Z-образный элемент в ППУ изоляции
- Определение
- Конструкция Z-образного элемента
- Применение Z-образных элементов
- Достоинства и недостатки
Определение
Z - образный элемент в ППУ изоляции – фасонное изделие для тепловой сети, которое изготавливается на основе ГОСТ 30732-2006 и выполняет функцию компенсирующего элемента в составе трубопровода. Конструкция Z-образного элемента предполагает наличие элемента трубы, к которому с двух сторон привариваются отводы. Установка изделия возможна как горизонтально, так и вертикально.
Конструкция Z-образного элемента

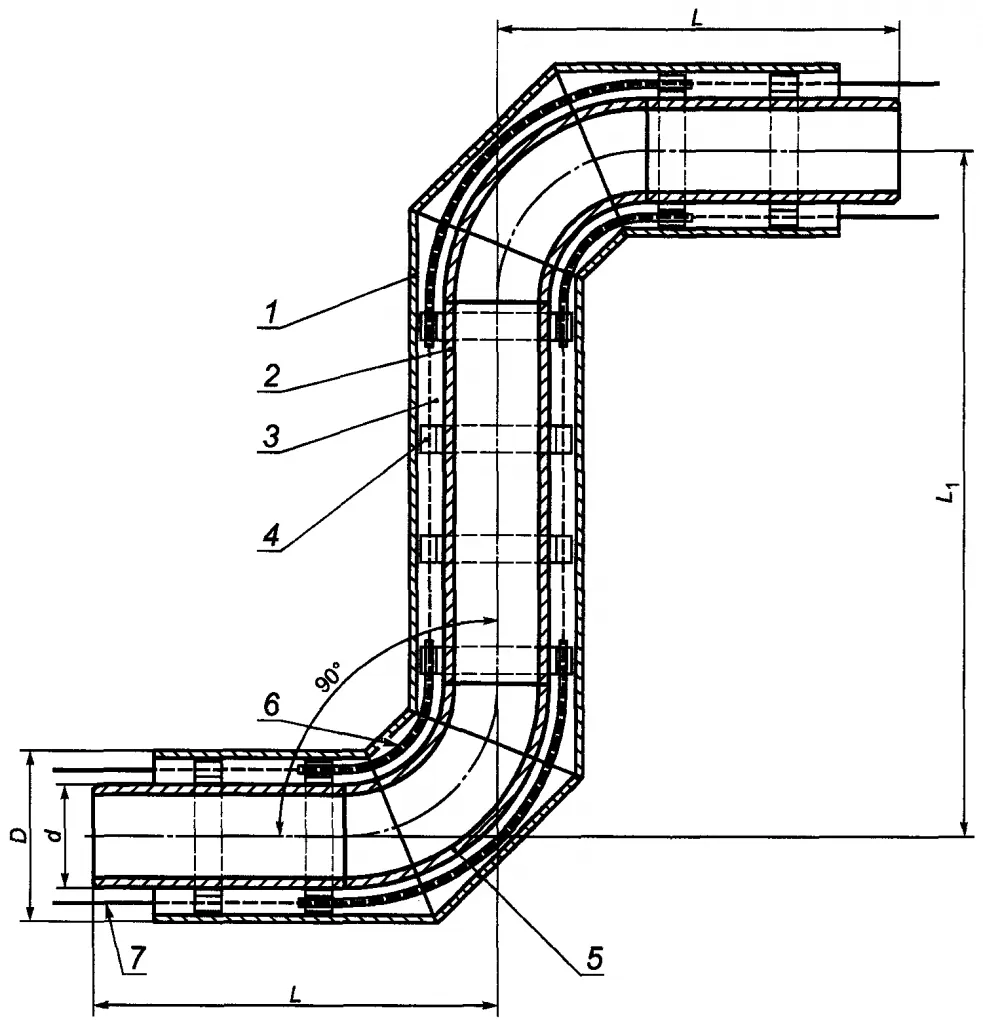

Конструкция изделия регламентируется в соответствии с ГОСТ 30732-2006 пункт В.7:
1 - оболочка;
2 - стальная труба;
3 - изоляция из ППУ;
4 - центрирующая опора;
5 - стальной отвод;
6 - электроизоляционная трубка (для труб со стальной оболочкой);
7 - проводник-индикатор С ОДК.
Данное изделие изготавливается в полиэтиленовой или стальной (оцинкованной) защитной оболочке. Размер элемента определяется в соответствии с таблицей В.8 ГОСТ 30732-2006:
В миллиметрах
D |
L |
L1 |
D |
L |
L1 |
32 |
1000 |
2000 |
325 |
1050 |
2100 |
38 |
1000 |
2000 |
426 |
1100 |
2200 |
45 |
1000 |
2000 |
530 |
1200 |
2400 |
57 |
1000 |
2000 |
630 |
1280 |
2560 |
76 |
1000 |
2000 |
720 |
1370 |
2770 |
89 |
1000 |
2000 |
820 |
1470 |
2940 |
108 |
1000 |
2000 |
920 |
1570 |
3140 |
133 |
1000 |
2000 |
1020 |
1620 |
3240 |
159 |
1000 |
2000 |
1220 |
1820 |
3640 |
219 |
1000 |
2000 |
1420 |
2020 |
4040 |
273 |
1000 |
2000 |
|
|
|
Диаметр Z-образного элемента, ГОСТ, марка стали, размер толщины стенки стальной трубы, а также толщина изоляционного слоя и тип защитной оболочки должны соответствовать аналогичным параметрам прямых участков трубопровода. Помимо этого, Z-образные элементы должны быть оснащены проводниками системы ОДК.
Применение Z-образных элементов
В случае, когда температура транспортируемого теплоносителя существенно отличается от температуры окружающей среды, длина стальной трубы может линейно изменяться. Если в стальных трубах при этом отсутствуют компенсаторы, то в них может развиться напряжение механического характера, приводящее к разрушению теплотрассы. Особенно актуально присутствие компенсирующих элементов в случае бесканальной прокладки труб. В данном варианте на трубы теплотрассы оказывается давление грунта, а при расширениях металла термического характера на них воздействует еще и сила трения. Поэтому стальные трубы нуждаются в компенсации теплового расширения металла. Одним из видов компенсации является самокомпенсация, которая достигается за счет специальной конфигурации тепловой трассы, либо наличия элементов компенсации, например, Z-образного элемента в ППУ изоляции. Также подобные элементы можно использовать, если требуется обеспечить переход тепловой трассы из-под земли в часть над землей. В таком случае Z-образный элемент изготовлен со стальной защитной оболочкой.
Достоинства и недостатки
К числу достоинств Z-образных компенсаторов относится легкость изготовления и небольшая сложность проведения монтажных работ, а также более низкая стоимость по сравнению с сильфонным компенсатором.
К недостаткам изделия относится габаритность, необходимость организации земельных работ дополнительного характера, а также рост гидравлического сопротивления теплотрассы.
