Опоры серия 5.903-13 выпуск 7-95

Описание

Опоры, произведенные по серии 5.903-13 выпуск 7-95, являются неподвижными и предназначены для фиксации трубопровода в стационарном положении относительно угловых, вертикальных (поперечных) и горизонтальных (продольных) перемещений. В 1997 году данная серия пришла на замену устаревшей серии 4.903-10 выпуск 4.

Назначение

Настоящий стандарт распространяется на стальные неподвижные опоры тепловых сетей условных диаметров от 25 до 1400 мм, транспортирующих рабочую среду под давлением до 40 МПа и температурой не более 425 градусов Цельсия.

Преимущество изделий

Опоры под трубопроводы имеют ряд преимуществ:

  1. Трубопроводные опоры имеют антикоррозийное покрытие .
  2. Имеют конструкцию которая позволяет осуществить быстрый монтаж.
  3. Большой срок использования.
  4. Монтаж происходит в любое врем года.
  5. При соблюдении условий монтажа опоры технологических трубопроводов можно использовать повторно.

Конструкция

Конструкции неподвижных опор, произведенных на основании серии 5.903-13 , приведены в следующих чертежах. Все обозначения и величины соответствуют обозначениям и величинам в данной серии.

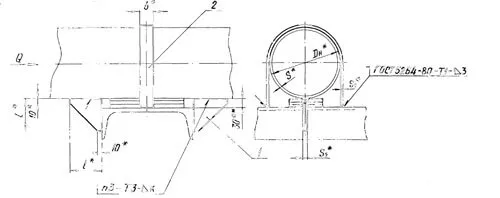

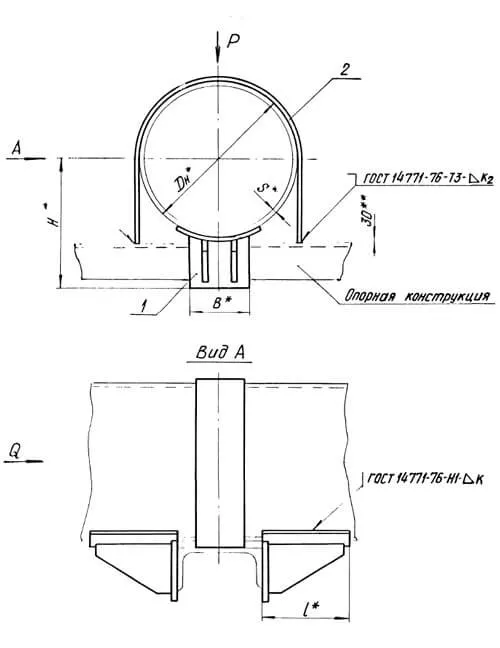

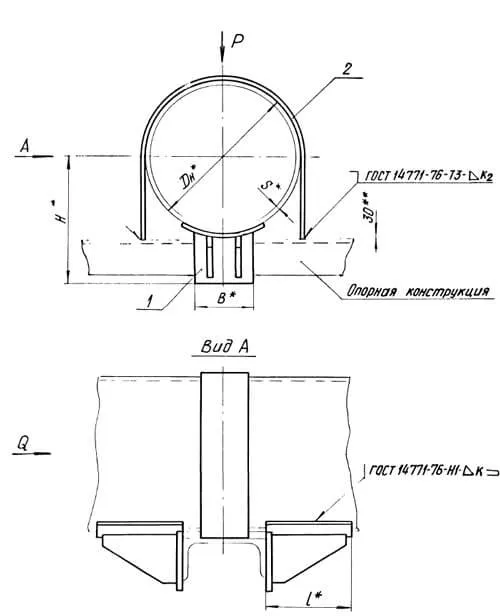

Рисунок 1. Чертеж опоры неподвижной хомутовой ТС 659.00

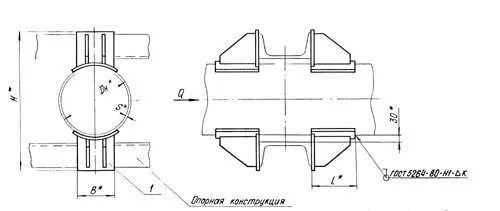

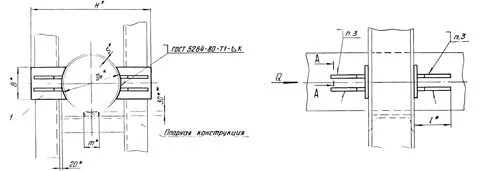

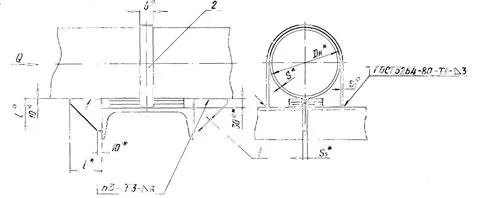

Рисунок 2. Чертеж опоры неподвижной двухупорной ТС 660.00

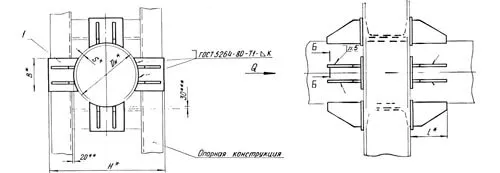

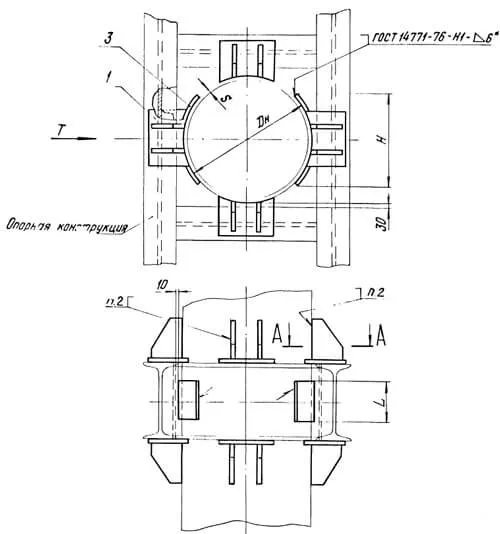

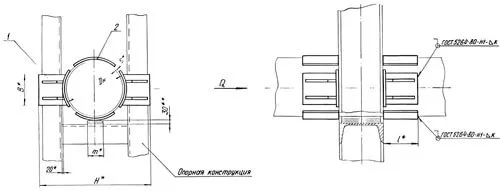

Рисунок 3. Чертеж опоры неподвижной четырехупорной ТС 661.00



Рисунок 4. Чертеж опоры неподвижной двухупорной усиленной ТС 662.00



Рисунок 5. Чертеж опоры неподвижной двухупорной усиленной ТС 663.00



Рисунок 6. Чертеж опоры неподвижной четурехупорной усиленной ТС 664.00

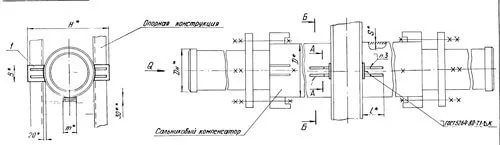

Рисунок 7. Чертеж опоры неподвижной двухупорной сальниковых компенсаторов ТС 665.00

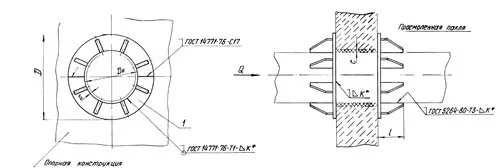

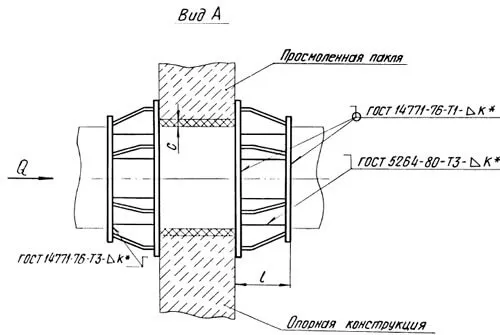

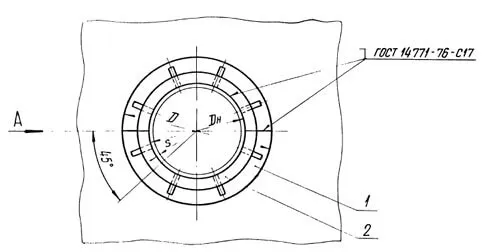

Рисунок 8. Чертеж опоры неподвижной щитовой ТС 666.00




Рисунок 9. Чертеж опоры неподвижной щитовой усиленной ТС 667.00



Рисунок 10. Чертеж опоры неподвижной боковой ТС 668.00.00-ТС 668.00.12



Рисунок 11. Чертеж опоры неподвижной боковой ТС 668.00.13- ТС668.00.22



Рисунок 12. Чертеж опоры неподвижной хомутовой ТС 669.00.00 – ТС 669.00.13



Рисунок 13. Чертеж опоры неподвижной хомутовой ТС 669.00.14 – ТС 669.00.27

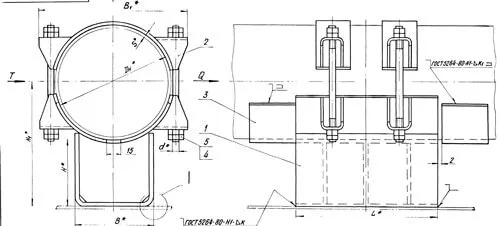

Рисунок 14. Чертеж опоры неподвижной хомутовой с корпусом ТС 670.00

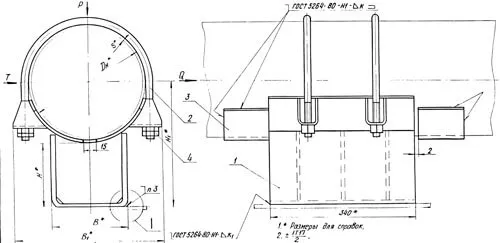

Рисунок 15. Чертеж опоры неподвижной бугельной с корпусом ТС 671.00


Разновидность

Разновидность неподвижных опор, произведенных на основании серии 5.903-13:

  • Опора неподвижная хомутовая ТС659.00
  • Опора неподвижная двухупорная ТС 660.00
  • Опора неподвижная четырехупорная ТС 661.00
  • Опора неподвижная двухупорная усиленная ТС 662.00
  • Опора неподвижная двухупорная усиленная ТС 663.00
  • Опора неподвижная четурехупорная усиленная ТС 664.00
  • Опора неподвижная двухупорная сальниковых компенсаторов ТС 665.00
  • Опора неподвижная щитовая ТС 666.00
  • Опора неподвижная щитовая усиленная ТС 667.00
  • Опора неподвижная боковая ТС 668.00
  • Опора неподвижная хомутовая ТС 669.00
  • Опора неподвижная хомутовая с корпусом ТС 670.00
  • Опора неподвижная бугельная с корпусом ТС 671.00

Опоры могут производиться с дополнительной защитой от электрокоррозии или без таковой. Данная защита описывается в разделе Т-659 Д настоящего стандарта.

Ниже приведены схематичные рисунки данных опор.

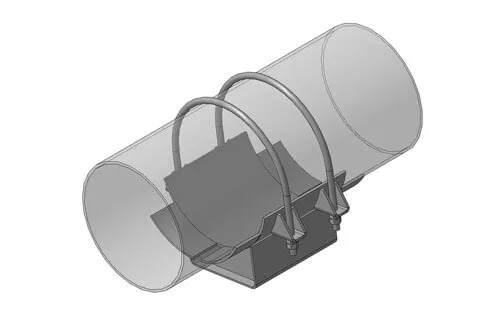

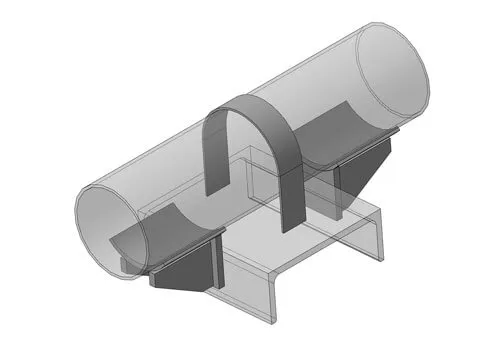

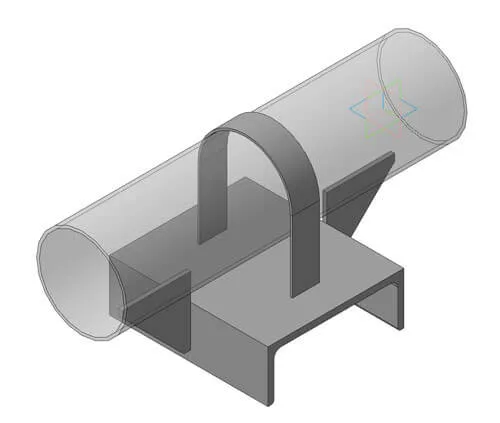

Рисунок 16. Опора ТС 659.00

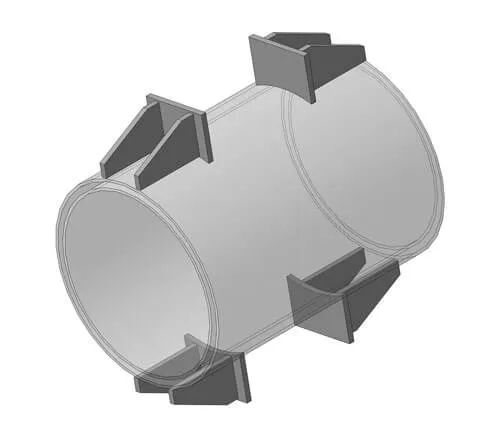

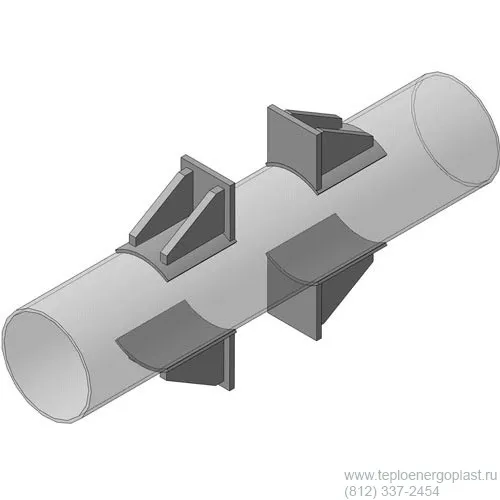

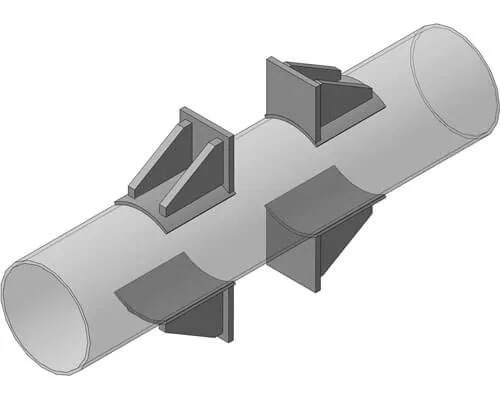

Рисунок 17. Опора ТС 660.00

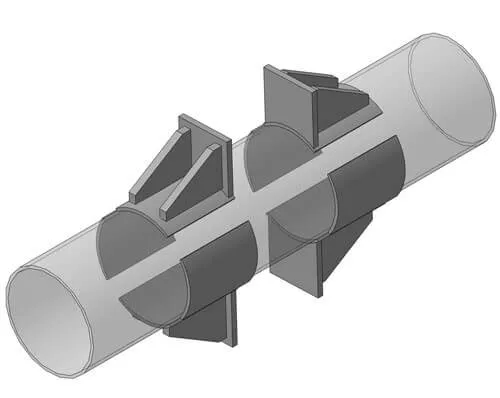

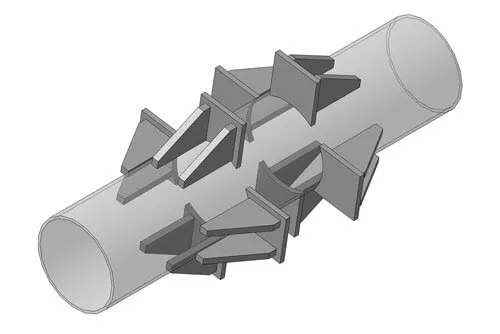

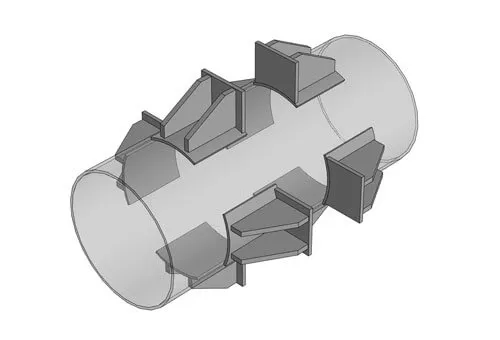

Рисунок 18. Опора ТС 661.00

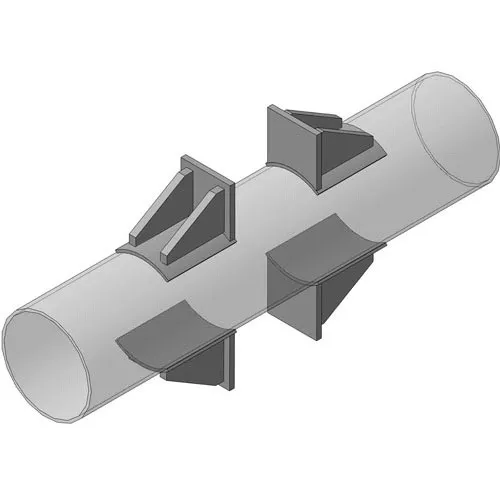

Рисунок 19. Опора ТС 662.00

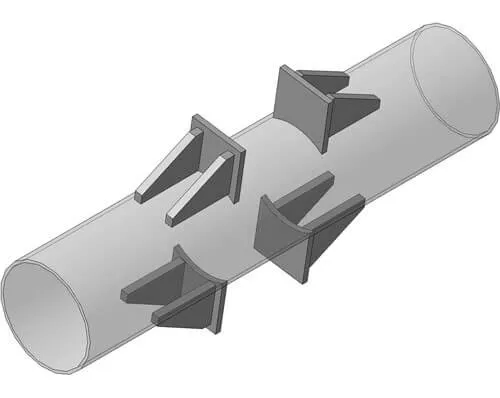

Рисунок 20. Опора ТС 663.00

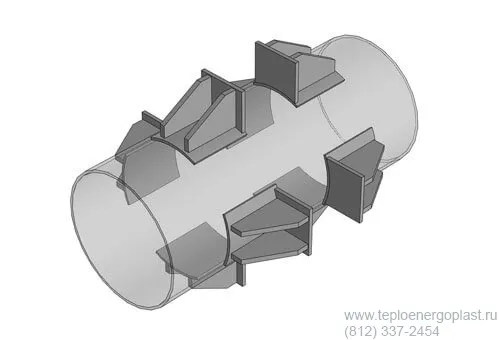

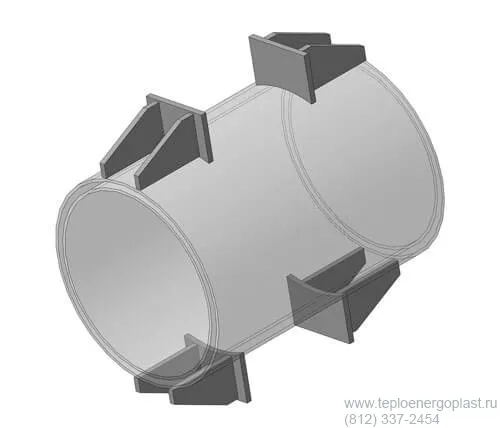

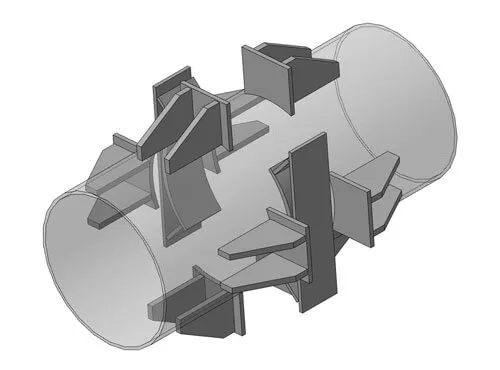

Рисунок 21. Опора ТС 664.00



Рисунок 22. Опора ТС 665.00

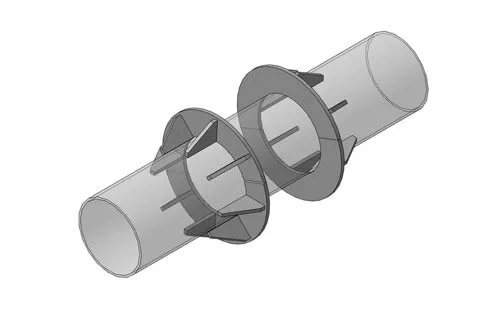

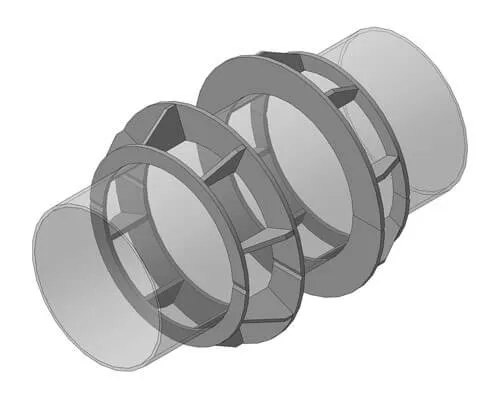

Рисунок 23. Опора ТС 666.00



Рисунок 24. Опора ТС 667.00



Рисунок 25. Опора ТС 668.00



Рисунок 26. Опора ТС 669.00



Рисунок 27. Опора ТС 670.00




Рисунок 28. Опора ТС 671.00



Размеры

Размеры неподвижных опор, произведенных на основании серии 5.903-13, приведены в нижеперечисленных таблицах. Все размеры в миллиметрах. Обозначения размеров опор соответствуют чертежам, указанных в разделе конструкция настоящей статьи или в соответствующей серии.

Обозначение Dн трубопровода k=S l S1 b S2
ТС-659.00.00 32 2,0 75 3 25 6
ТС-659.00.01 38 2,0 75 3 25 6
ТС-659.00.02 45 2,5 75 3 25 6
ТС-659.00.03 57 3,0 75 3 25 6
ТС-659.00.04 76 3,0 75 3 25 8
ТС-659.00.05 89 3,0 75 3 25 8
ТС-659.00.06 108 3,5 75 3 40 10
ТС-659.00.07 133 4,0 100 3 40 10
ТС-659.00.08 159 5,0 100 3 40 10
ТС-659.00.09 219 6,0 100 3 40 10

Таблица 1. Размеры опор ТС 659.00



Обозначение Dн трубопровода k=S H B l m
ТС-660.00.00 32 1,8 110 20 104 20
ТС-660.00.01 38 2 140 20 104 20
ТС-660.00.02 45 2 150 30 104 20
ТС-660.00.03 57 3 180 40 106 20
ТС-660.00.04 76 3 210 50 106 20
ТС-660.00.05 89 3 230 60 110 20
ТС-660.00.06 108 3,5 230 70 110 30
4 80
ТС-660.00.07 133 4 260 120 110 30
ТС-660.00.08 159 4 320 120 112 30
ТС-660.00.09 219 4 420 120 132 30
8
ТС-660.00.10 273 6 480 120 132 150
8
ТС-660.00.11 325 6 530 120 162 150
8
ТС-660.00.12 377 6 580 140 162 150
9
ТС-660.00.13 426 7 660 160 196 150
10
ТС-660.00.14 530 8 770 200 226 150
11
ТС-660.00.15 630 8 870 240 226 150
12
ТС-660.00.16 720 9 960 280 266 150
11
ТС-660.00.17 820 10 1060 300 266 150
12
ТС-660.00.18 920 10 1160 320 266 150
ТС-660.00.19 1020 10 1260 360 286 150
ТС-660.00.20 1220 11 1460 400 336 150
ТС-660.00.21 1420 14 1680 500 336 150

Таблица 2. Размеры опор ТС 660.00



Обозначение Dн трубопровода k=S H B l m
ТС-661.00.00 133 4; 5 260 80 110 30
ТС-661.00.01 159 4; 5 320 90 112 30
ТС-661.00.02 219 4; 7 420 120 132 30
ТС-661.00.03 273 6; 8 480 120 132 80
ТС-661.00.04 325 6; 8 530 120 162 80
ТС-661.00.05 377 6; 9 580 140 162 80
ТС-661.00.06 426 7; 10 660 160 196 80
ТС-661.00.07 530 8; 11 770 200 226 80
ТС-661.00.08 630 8; 12 870 240 226 150
ТС-661.00.09 720 9; 11 960 280 266 150
ТС-661.00.10 820 9; 11 1060 300 266 150
ТС-661.00.11 920 10; 14 1160 320 266 150
ТС-661.00.12 1020 10; 14 1260 360 286 150
ТС-661.00.13 1220 11 1480 400 336 150
ТС-661.00.14 1420 14 1680 500 336 150

Таблица 3. Размеры опор ТС 661.00



Обозначение Dн трубопровода k=S B l H m
ТС-662.00.00 108 4 70 115 238 30
ТС-662.00.01 133 4 80 115 268 30
ТС-662.00.02 159 4,5 90 117 328 30
ТС-662.00.03 219 6 120 137 432 30
ТС-662.00.04 273 6 120 137 492 80
ТС-662.00.05 325 6 120 167 542 80
ТС-662.00.06 377 9 140 167 596 80
ТС-662.00.07 426 7 160 200 676 80
ТС-662.00.08 530 8 200 230 786 80
ТС-662.00.09 630 8 240 230 890 150
ТС-662.00.10 720 9 280 270 980 150
ТС-662.00.11 820 9 300 270 1080 150
ТС-662.00.12 920 10 320 290 1184 150
ТС-662.00.13 1020 10 360 290 1284 150
ТС-662.00.14 1220 11 400 340 1504 150
ТС-662.00.15 1420 14 500 340 1704 150

Таблица 4. Размеры опор ТС 662.00



Обозначение Dн трубопровода k=S B l H m
ТС-663.00.00 219 6 120 137 432 30
ТС-663.00.01 273 6 120 137 492 80
ТС-663.00.02 325 6 120 167 542 80
ТС-663.00.03 377 9 140 167 596 80
ТС-663.00.04 426 7 160 200 676 80
ТС-663.00.05 530 8 200 230 786 80
ТС-663.00.06 630 8 240 230 890 150
ТС-663.00.07 720 9 280 270 980 150
ТС-663.00.08 820 9 300 270 1080 150
ТС-663.00.09 920 10 320 290 1184 150
ТС-663.00.10 1020 10 360 290 1284 150
ТС-663.00.11 1220 11 400 340 1504 150
ТС-663.00.12 1420 14 500 340 1704 150

Таблица 5. Размеры опор ТС 663.00



Обозначение Dн трубопровода S B l H m k
ТС-664.00.00 426 7 160 200 666 6 7
ТС-664.00.01 530 8 200 230 786 7 8
ТС-664.00.02 630 8 240 230 890 8 8
ТС-664.00.03 720 9 280 270 980 8 9
ТС-664.00.04 820 9 300 270 1080 8 9
ТС-664.00.05 920 10 320 270 1184 8 10
ТС-664.00.06 1020 10 360 290 1284 10 10
ТС-664.00.07 1220 11 400 340 1504 10 11
ТС-664.00.08 1420 14 500 340 1704 10 14

Таблица 6. Размеры опор ТС 664.00



Обозначение Dн трубопровода D S H B l m k
ТС-665.00.00 530 580 8 816 200 226 80 8
ТС-665.00.01 630 684 10 920 240 226 150 10
ТС-665.00.02 720 774 10 1012 280 266 150 10
ТС-665.00.03 820 878 12 1114 300 266 150 10

Таблица 7. Размеры опор ТС 665.00



Обозначение Dн трубопровода S D l c
ТС-666.00.00 108 4 225 110 20
ТС-666.00.01 133 4 245 110 20
ТС-666.00.02 159 5 282 110 20
ТС-666.00.03 219 7 365 110 30
ТС-666.00.04 273 8 420 110 30
ТС-666.00.05 325 8 480 110 30
ТС-666.00.06 377 9 540 110 30
ТС-666.00.07 426 7; 10 610 132 30
ТС-666.00.08 530 7 670 152 40
ТС-666.00.09 530 9 740 162 40
ТС-666.00.10 630 8 780 152 40
ТС-666.00.11 630 10 870 152 40
ТС-666.00.12 720 9 975 152 40
ТС-666.00.13 720 11 975 152 40
ТС-666.00.14 820 9 1110 196 40
ТС-666.00.15 820 11 1110 196 40
ТС-666.00.16 920 10 1220 226 40
ТС-666.00.17 920 10 1220 226 40
ТС-666.00.18 1020 10 1330 266 40
ТС-666.00.19 1020 14 1330 266 40
ТС-666.00.20 1220 11 1570 286 40
ТС-666.00.21 1220 14 1570 286 40
ТС-666.00.22 1420 14 1820 300 40
ТС-666.00.23 1420 14 1820 300 40

Таблица 8. Размеры опор ТС 666.00



Обозначение Dн трубопровода S D l c
ТС-667.00.00 426 7 610 144 30
ТС-667.00.01 530 8 740 174 40
ТС-667.00.02 630 8 870 174 40
ТС-667.00.03 720 9 975 174 40
ТС-667.00.04 820 9 1110 238 40
ТС-667.00.05 920 10 1220 242 40
ТС-667.00.06 1020 10 1330 282 40
ТС-667.00.07 1220 11 1570 302 40
ТС-667.00.08 1420 10 1640 306 40
ТС-667.00.09 1420 14 1820 315 40

Таблица 9. Размеры опор ТС 667.00



Обозначение Dн трубопровода S H l k
ТС-668.00.00 219 6 164 80 6
ТС-668.00.01 273 7 200 100 6
ТС-668.00.02 325 8 240 100 6
ТС-668.00.03 377 9 277 120 8
ТС-668.00.04 426 7; 9 310 120 8
ТС-668.00.05 530 7; 8; 9 388 160 8
ТС-668.00.06 630 7; 9; 10; 11 327 200 8
ТС-668.00.07 720 8; 10; 11; 12 372 200 8
ТС-668.00.08 820 8; 9; 10; 12 422 200 8
ТС-668.00.09 920 8; 9; 10; 12 476 250 8
ТС-668.00.10 1020 9; 10; 11; 12; 14 526 250 10
ТС-668.00.11 1220 9; 11; 12; 14 626 300 10
ТС-668.00.12 1420 10; 14 726 300 10
ТС-668.00.13 377 9 410 120 8
ТС-668.00.14 426 7 460 120 8
ТС-668.00.15 530 7 560 160 8
ТС-668.00.16 630 7 410 200 8
ТС-668.00.17 720 7 460 200 8
ТС-668.00.18 820 9 520 200 8
ТС-668.00.19 920 10 580 250 10
ТС-668.00.20 1020 10 640 250 10
ТС-668.00.21 1220 11 750 300 10
ТС-668.00.22 1420 14 870 300 10

Таблица 10. Размеры опор ТС 668.00



Обозначение Dн трубопровода S H B l k K1 K2
ТС-669.00.00 108 4 110 70 115 4 5 3
ТС-669.00.01 133 4 134 80 115 4 5 3
ТС-669.00.02 159 4.5 164 90 117 4 5 3
ТС-669.00.03 219 6; 7 216 120 117 6 5 5
ТС-669.00.04 273 7; 8 246 120 137 6 5 5
ТС-669.00.05 325 7; 8 270 120 167 6 6 5
ТС-669.00.06 377 9 300 140 167 6 6 5
ТС-669.00.07 426 7; 9 338 160 200 7 6 5
ТС-669.00.08 530 7; 8; 9 393 200 226 7 6 5
ТС-669.00.09 630 7; 9; 10; 11 445 240 230 7 8 6
ТС-669.00.10 720 8; 10; 11; 12 490 280 270 8 8 6
ТС-669.00.11 820 8; 9; 10; 12 540 300 270 8 8 6
ТС-669.00.12 920 8; 9; 10; 12 592 320 270 8 8 6
ТС-669.00.13 1020 10; 11; 12; 14 642 360 290 8 8 6
ТС-669.00.14 108 4 110 70 115 4 5 3
ТС-669.00.15 133 4 134 80 115 4 5 3
ТС-669.00.16 159 4.5 164 90 117 4 5 3
ТС-669.00.17 219 6; 7 216 120 117 6 5 5
ТС-669.00.18 273 7; 8 246 120 137 6 5 5
ТС-669.00.19 325 7; 8 270 120 167 6 6 5
ТС-669.00.20 377 9 300 140 167 6 6 5
ТС-669.00.21 426 7; 9 338 160 200 7 6 5
ТС-669.00.22 530 7; 8; 9 393 200 226 7 6 5
ТС-669.00.23 630 7; 9; 10; 11 445 240 230 7 8 6
ТС-669.00.24 720 8; 10; 11; 12 490 280 270 8 8 6
ТС-669.00.25 820 8; 9; 10; 12 540 300 270 8 8 6
ТС-669.00.26 920 8; 9; 10; 12 592 320 270 8 8 6
ТС-669.00.27 1020 10; 11; 12; 14 642 360 290 8 8 6

Таблица 11. Размеры опор ТС 669.00



Обозначение Dн трубопровода S H H1 B B1 k k1 a e
ТС-670.00.00 57 3.0 100 130 30 95 3 4 5 2
ТС-670.00.01 150 180
ТС-670.00.02 200 230
ТС-670.00.03 76 3.5 100 138 50 115 3 4 5 2
ТС-670.00.04 150 188
ТС-670.00.05 200 238
ТС-670.00.06 89 3.5 100 145 50 130 4 4 5 2
ТС-670.00.07 150 195
ТС-670.00.08 200 245
ТС-670.00.09 108 3.5 100 154 90 150 4 4 5 2
ТС-670.00.10 150 204
ТС-670.00.11 200 254
ТС-670.00.12 133 4.0 100 165 90 195 4 4 5 2
ТС-670.00.13 150 215
ТС-670.00.14 200 265
ТС-670.00.15 159 5.0 100 180 90 220 4 4 5 2
ТС-670.00.16 150 230
ТС-670.00.17 200 280
ТС-670.00.18 219 6.0 100 210 180 290 6 6 8 5
ТС-670.00.19 150 260
ТС-670.00.20 200 310
ТС-670.00.21 273 6.0 100 237 180 360 6 6 8 5
ТС-670.00.22 150 287
ТС-670.00.23 200 337
ТС-670.00.24 325 6.0 100 263 280 435 6 6 8 5
ТС-670.00.25 150 313
ТС-670.00.26 200 363
ТС-670.00.27 377 6.0 100 289 280 485 6 6 8 5
ТС-670.00.28 150 339
ТС-670.00.29 200 389

Таблица 12. Размеры опор ТС 670.00



Обозначение Dн трубопровода S L d H H1 B B1 a e k k1
ТС-671.00.00 377 6.0 340 20 100 290 280 480 8 5 6 6
ТС-671.00.01 150 340
ТС-671.00.02 200 390
ТС-671.00.03 426 7.0 340 24 100 315 280 540 8 5 6 7
ТС-671.00.04 150 365
ТС-671.00.05 200 415
ТС-671.00.06 530 8.0 340 24 100 365 380 640 10 4 8 8
ТС-671.00.07 150 415
ТС-671.00.08 200 465
ТС-671.00.09 630 8.0 340 30 100 415 380 750 10 4 8 8
ТС-671.00.10 150 465
ТС-671.00.11 200 515
ТС-671.00.12 720 9.0 680 30 100 460 500 840 10 4 8 9
ТС-671.00.13 150 510
ТС-671.00.14 200 560
ТС-671.00.15 820 9.0 680 30 100 510 500 940 10 4 8 9
ТС-671.00.16 150 560
ТС-671.00.17 200 610
ТС-671.00.18 920 10.0 680 30 100 560 500 1070 10 4 8 10
ТС-671.00.19 150 610
ТС-671.00.20 200 660
ТС-671.00.21 1020 10.0 680 30 100 610 600 1185 14 8 10 10
ТС-671.00.22 150 660
ТС-671.00.23 200 710
ТС-671.00.24 1220 11.0 680 36 100 710 700 1380 14 8 10 11
ТС-671.00.25 150 760
ТС-671.00.26 200 810
ТС-671.00.27 1420 14.0 680 36 100 810 700 1590 14 8 10 14
ТС-671.00.28 150 860
ТС-671.00.29 200 910

Таблица 13. Размеры опор ТС 671.00



Характеристики

Основная характеристика опор является осевая, боковая и (или) вертикальная сила. Ниже в таблицах приведены данные характеристики.

Обозначение Dн трубопровода Осевая сила Q, kH
ТС-659.00.00 32 5
ТС-659.00.01 38 5
ТС-659.00.02 45 5
ТС-659.00.03 57 5
ТС-659.00.04 76 10
ТС-659.00.05 89 10
ТС-659.00.06 108 25
ТС-659.00.07 133 25
ТС-659.00.08 159 25
ТС-659.00.09 219 25

Таблица 14. Нагрузки на опоры, произведенные по серии ТС 659.00.



Обозначение Dн трубопровода k=S Осевая сила Q, kH
ТС-660.00.00 32 1,8 15
ТС-660.00.01 38 2 15
ТС-660.00.02 45 2 15
ТС-660.00.03 57 3 20
ТС-660.00.04 76 3 20
ТС-660.00.05 89 3 20
ТС-660.00.06 108 3,5 30
4 40
ТС-660.00.07 133 4 40
ТС-660.00.08 159 4 40
ТС-660.00.09 219 4 40
8 60
ТС-660.00.10 273 6 40
8 60
ТС-660.00.11 325 6 40
8 70
ТС-660.00.12 377 6 60
9 80
ТС-660.00.13 426 7 60
10 100
ТС-660.00.14 530 8 60
11 100
ТС-660.00.15 630 8 80
12 150
ТС-660.00.16 720 9 140
11 180
ТС-660.00.17 820 10 150
12 220
ТС-660.00.18 920 10 160
ТС-660.00.19 1020 10 400
ТС-660.00.20 1220 11 400
ТС-660.00.21 1420 14 400

Таблица 15. Нагрузки на опоры, произведенные по серии ТС 660.00.



Обозначение Dн трубопровода k=S Осевая сила Q, kH
ТС-661.00.00 133 4 70
5 70
ТС-661.00.01 159 4 100
5 100
ТС-661.00.02 219 4 120
7 150
ТС-661.00.03 273 6 120
8 180
ТС-661.00.04 325 6 120
8 220
ТС-661.00.05 377 6 150
9 250
ТС-661.00.06 426 7 180
10 300
ТС-661.00.07 530 8 180
11 250
ТС-661.00.08 630 8 360
12 450
ТС-661.00.09 720 9 360
11 550
ТС-661.00.10 820 9 450
11 650
ТС-661.00.11 920 10 480
14 550
ТС-661.00.12 1020 10 750
14 950
ТС-661.00.13 1220 11 1000
ТС-661.00.14 1420 14 1000

Таблица 16. Нагрузки на опоры, произведенные по серии ТС 661.00.



Обозначение Dн трубопровода Осевая сила Q, kH
ТС-662.00.00 108 50
ТС-662.00.01 133 50
ТС-662.00.02 159 60
ТС-662.00.03 219 90
ТС-662.00.04 273 100
ТС-662.00.05 325 100
ТС-662.00.06 377 150
ТС-662.00.07 426 120
ТС-662.00.08 530 140
ТС-662.00.09 630 170
ТС-662.00.10 720 200
ТС-662.00.11 820 200
ТС-662.00.12 920 250
ТС-662.00.13 1020 280
ТС-662.00.14 1220 350
ТС-662.00.15 1420 550

Таблица 17. Нагрузки на опоры, произведенные по серии ТС 662.00.



Обозначение Dн трубопровода Осевая сила Q, kH
ТС-663.00.00 219 140
ТС-663.00.01 273 120
ТС-663.00.02 325 120
ТС-663.00.03 377 200
ТС-663.00.04 426 150
ТС-663.00.05 530 200
ТС-663.00.06 630 200
ТС-663.00.07 720 250
ТС-663.00.08 820 250
ТС-663.00.09 920 400
ТС-663.00.10 1020 400
ТС-663.00.11 1220 550
ТС-663.00.12 1420 850

Таблица 18. Нагрузки на опоры, произведенные по серии ТС 663.00.



Обозначение Dн трубопровода Осевая сила для опорных конструкций Q, kH
железобетонных стальных
ТС-664.00.00 426 400 400
ТС-664.00.01 530 550 550
ТС-664.00.02 630 550 550
ТС-664.00.03 720 900 900
ТС-664.00.04 820 900 900
ТС-664.00.05 920 1100 1200
ТС-664.00.06 1020 1300 1400
ТС-664.00.07 1220 1100 1100
ТС-664.00.08 1420 1700 1700

Таблица 19. Нагрузки на опоры, произведенные по серии ТС 664.00.



Обозначение Dн трубопровода Осевая сила Q, kH
ТС-665.00.00 530 60
ТС-665.00.01 630 70
ТС-665.00.02 720 80
ТС-665.00.03 820 90

Таблица 20. Нагрузки на опоры, произведенные по серии ТС 665.00.



Обозначение Dн трубопровода S Осевая сила Q, kH
ТС-666.00.00 108 4 50
ТС-666.00.01 133 4 70
ТС-666.00.02 159 5 100
ТС-666.00.03 219 7 200
ТС-666.00.04 273 8 240
ТС-666.00.05 325 8 300
ТС-666.00.06 377 9 380
ТС-666.00.07 426 7 320
10 550
ТС-666.00.08 530 7 400
ТС-666.00.09 530 9 550
ТС-666.00.10 630 8 500
ТС-666.00.11 630 10 850
ТС-666.00.12 720 9 700
ТС-666.00.13 720 11 950
ТС-666.00.14 820 9 1300
ТС-666.00.15 820 11 1650
ТС-666.00.16 920 10 2200
ТС-666.00.17 920 10 2200
ТС-666.00.18 1020 10 2400
ТС-666.00.19 1020 14 2400
ТС-666.00.20 1220 11 3100
ТС-666.00.21 1220 14 3100
ТС-666.00.22 1420 14 3300
ТС-666.00.23 1420 14 3300

Таблица 21. Нагрузки на опоры, произведенные по серии ТС 666.00.



Обозначение Dн трубопровода Осевая сила Q, kH
ТС-667.00.00 426 550
ТС-667.00.01 530 800
ТС-667.00.02 630 1150
ТС-667.00.03 720 1450
ТС-667.00.04 820 1800
ТС-667.00.05 920 2250
ТС-667.00.06 1020 2650
ТС-667.00.07 1220 3650
ТС-667.00.08 1420 4850
ТС-667.00.09 1420 6000

Таблица 22. Нагрузки на опоры, произведенные по серии ТС 667.00.



Обозначение Dн трубопровода S Боковая сила T, kH
ТС-668.00.00 219 6 7.5-15
ТС-668.00.01 273 7 10-30
ТС-668.00.02 325 8 10-30
ТС-668.00.03 377 9 20-50
ТС-668.00.04 426 7 25-60
9 40-90
ТС-668.00.05 530 7 35-70
8 40-85

9 50-110
ТС-668.00.06 630 7 40-70
9 60-120
10 80-160
11 90-180
ТС-668.00.07 720 8 50-90
10 70-140
11 80-170
12 100-210
ТС-668.00.08 820 8 40-90
9 50-110
10 60-130
12 90-190
ТС-668.00.09 920 8 50-100
9 60-120
10 80-160
12 120-270
ТС-668.00.10 1020 9 60-120
10 70-140
11 80-170
12 100-200
14 120-270
ТС-668.00.11 1220 9 60-120
11 90-180
12 100-200
14 120-270
ТС-668.00.12 1420 10 60-140
14 120-270
ТС-668.00.13 377 9 70
ТС-668.00.14 426 7 90
ТС-668.00.15 530 7 90
ТС-668.00.16 630 7 100
ТС-668.00.17 720 7 120
ТС-668.00.18 820 9 220
ТС-668.00.19 920 10 270
ТС-668.00.20 1020 10 270
ТС-668.00.21 1220 11 270
ТС-668.00.22 1420 14 270

Таблица 23. Нагрузки на опоры, произведенные по серии ТС 668.00.



Обозначение Dн трубопровода S Осевая сила Q, kH Вертикальная сила P, kH
ТС-669.00.00 108 4 25 25
ТС-669.00.01 133 4 25 25
ТС-669.00.02 159 4.5 30 25
ТС-669.00.03 219 6 70 40
7 90 50
ТС-669.00.04 273 7 90 50
8 120 50
ТС-669.00.05 325 7 90 50
8 120 50
ТС-669.00.06 377 9 150 50
ТС-669.00.07 426 7 90 70
9 150 70
ТС-669.00.08 530 7 80 70
8 100 70
9 120 70
ТС-669.00.09 630 7 100 70
9 140 100
10 180 100
11 220 100
ТС-669.00.10 720 8 120 80
10 200 100
11 250 100
12 300 100
ТС-669.00.11 820 8 120 80
9 160 100
10 200 100
12 300 100
ТС-669.00.12 920 8 120 80
9 160 100
10 220 100
12 400 100
ТС-669.00.13 1020 10 220 100
11 260 100
12 350 100
14 450 100
ТС-669.00.14 108 4 25 25
ТС-669.00.15 133 4 25 25
ТС-669.00.16 159 4.5 30 25
ТС-669.00.17 219 6 70 40
7 90 50
ТС-669.00.18 273 7 90 50
8 120 50
ТС-669.00.19 325 7 90 50
8 120 50
ТС-669.00.20 377 9 150 50
ТС-669.00.21 426 7 90 70
9 150 70
ТС-669.00.22 530 7 80 70
8 100 70
9 120 70
ТС-669.00.23 630 7 100 70
9 140 100
10 180 100
11 220 100
ТС-669.00.24 720 8 120 80
10 200 100
11 250 100
12 300 100
ТС-669.00.25 820 8 120 80
9 160 100
10 200 100
12 300 100
ТС-669.00.26 920 8 120 80
9 160 100
10 220 100
12 400 100
ТС-669.00.27 1020 10 220 100
11 260 100
12 350 100
14 450 100

Таблица 24. Нагрузки на опоры, произведенные по серии ТС 669.00.



Обозначение Dн трубопровода H Осевая сила Q, kH Боковая сила T, kH Вертикальная сила P, kH
ТС-670.00.00 57 100 20 - 10
ТС-670.00.01 150
ТС-670.00.02 200
ТС-670.00.03 76 100 20 - 10
ТС-670.00.04 150
ТС-670.00.05 200
ТС-670.00.06 89 100 20 - 4,2
ТС-670.00.07 150
ТС-670.00.08 200
ТС-670.00.09 108 100 50 20 5,7
ТС-670.00.10 150
ТС-670.00.11 200
ТС-670.00.12 133 100 60 20 6,0
ТС-670.00.13 150
ТС-670.00.14 200
ТС-670.00.15 159 100 60 20 8,8
ТС-670.00.16 150
ТС-670.00.17 200
ТС-670.00.18 219 100 160 100 12,5
ТС-670.00.19 150
ТС-670.00.20 200
ТС-670.00.21 273 100 240 150 24
ТС-670.00.22 150
ТС-670.00.23 200
ТС-670.00.24 325 100 300 200 31
ТС-670.00.25 150
ТС-670.00.26 200
ТС-670.00.27 377 100 380 200 37
ТС-670.00.28 150
ТС-670.00.29 200

Таблица 25. Нагрузки на опоры, произведенные по серии ТС 670.00.



Обозначение Dн трубопровода H Осевая сила Q, kH Боковая сила T, kH Вертикальная сила P, kH
ТС-671.00.00 377 100 380 200 37
ТС-671.00.01 150
ТС-671.00.02 200
ТС-671.00.03 426 100 350 200 45
ТС-671.00.04 150
ТС-671.00.05 200
ТС-671.00.06 530 100 400 250 50
ТС-671.00.07 150
ТС-671.00.08 200
ТС-671.00.09 630 100 500 250 66
ТС-671.00.10 150
ТС-671.00.11 200
ТС-671.00.12 720 100 650 350 84
ТС-671.00.13 150
ТС-671.00.14 200
ТС-671.00.15 820 100 750 350 105
ТС-671.00.16 150
ТС-671.00.17 200
ТС-671.00.18 920 100 850 350 130
ТС-671.00.19 150
ТС-671.00.20 200
ТС-671.00.21 1020 100 1000 600 157
ТС-671.00.22 150
ТС-671.00.23 200
ТС-671.00.24 1220 100 1300 600 220
ТС-671.00.25 150
ТС-671.00.26 200
ТС-671.00.27 1420 100 1800 600 292
ТС-671.00.28 150
ТС-671.00.29 200

Таблица 26. Нагрузки на опоры, произведенные по серии ТС 671.00.



Материалы

Неподвижные опоры, произведенные по серии 5.903-13, производятся из следующих сталей:

  • Углеродистая сталь ГОСТ 380, 1050

  • 17ГС-12 ГОСТ 19281

  • 17Г1С-12 ГОСТ 19281

  • 14Г2-12 ГОСТ 19281

  • 09Г2С по ГОСТ 19281

Для производства крепежных деталей, находящихся вблизи трубопровода, используются следующие марки стали:

  • 30Х ГОСТ 4543

  • 35Х ГОСТ 4543

  • 40Х ГОСТ 4543

Резьба на деталях должна соответствовать ГОСТ24705-81. Стандарты на крепежные изделия указываются в чертежах. Все антикоррозийные покрытия должны выбираться по ГОСТ 9.303-84 в зависимости от условий эксплуатации, определяемых по ГОСТ 15150-69. В случае наличии защиты от электрокоррозии в опорах используется паронит. Опоры должны быть покрашены двойным слоем по грунту краской БТ-177 по ГОСТ 5631. Элементы опор, которые не подлежат окраске, должны быть защищены от коррозии смазкой ПВХ по ГОСТ 19537.

Рекомендации по применению

Опоры настоящего стандарта рекомендовано использовать на тепловые сети. Данные опоры не рекомендовано применять на трубопроводах с теплоносителем выше 425 градусов Цельсия и давлением свыше 40 МПа.

Как правильно выбрать

В зависимости от диаметра трубопровода выбирают определенные исполнения опор. В таблице 27 приводится зависимость исполнение и тип опор от диаметра трубопровода.

Тип опор Наименование опор Диаметр трубопровода (мм)
ТС-659.00.00 Опора неподвижная хомутовая 32-219
ТС-660.00.00 Опора неподвижная двухупорная 32-1420
ТС-661.00.00 Опора неподвижная четырехупорная 133-1420
ТС-662.00.00 Опора неподвижная двухупорная усиленная 108-1420
ТС-663.00.00 Опора неподвижная двухупорная усиленная 219-1420
ТС-664.00.00 Опора неподвижная четырехупорная усиленная 426-1420
ТС-665.00.00 Опора неподвижная двухупорная сальниковых компенсаторов 530-820
ТС-666.00.00 Опора неподвижная щитовая 108-1420
ТС-667.00.00 Опора неподвижная щитовая усиленная 426-1420
ТС-668.00.00 Опора неподвижная боковая 219-1420
ТС-669.00.00 Опора неподвижная хомутовая 108-1020
ТС-670.00.00 Опора неподвижная хомутовая с корпусом 57-377
ТС-671.00.00 Опора неподвижная бугельная с корпусом 377-1420

Таблица 27. Классификация опор.



Выбор стали при производстве опор зависит от минимальной расчетной температуры наружного воздуха. В таблице 28 приводится данная зависимость

Минимальная расчетная температура, С0 Марка стали опоры
-30 Углеродистая сталь ГОСТ 380, 1050
-40 17ГС, 17Г1С, 14Г2 ГОСТ 19281
-60 09Г2С ГОСТ 19281

Таблица 28. Зависимость используемой марки стали от минимальной расчетной температуры.

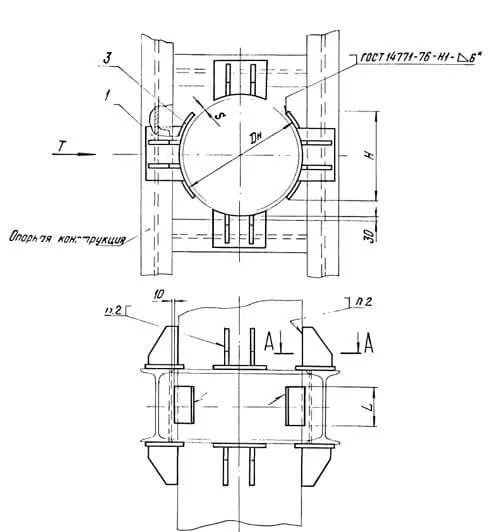

В зависимости от воспринимаемой горизонтальной силы применяются щитовые, двухупорные и четырехупорные опоры. Если горизонтальные нагрузки повышенные, то данные опоры должны быть усиленными. Если помимо горизонтальных нагрузок присутствуют еще и вертикальные, то рекомендовано использовать неподвижные опоры с хомутом или бугелем.

Транспортировка

Транспортировка неподвижных опор, произведенных по серии 5.903-13, регламентируется разделом 5 данной серии. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях транспортирования Л по ГОСТ 23170. Детали опор должны быть уложены комплектно в деревянные ящики по ГОСТ 10198. Допускается отгрузка в универсальные контейнеры по ГОСТ 20435. Опоры допускается транспортировать любым видом транспорта.

Хранение

Опоры хранят в закрытых помещениях, рассортированные по маркам и видам. Помещение должно быть сухим для исключения появления преждевременной коррозии. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях хранения 4 (Ж2) по ГОСТ 15150.

Контроль качества, гарантия и срок эксплуатации

Контроль качества, гарантийные обязательства и срок эксплуатации регламентируются в ТУ заводов-производителей. Контроль сварных швов на опорах регламентируется СНиП III-18-75. Срок эксплуатации должен фигурировать в сертификате качества, который прилагается к поставляемым опорам. Данный срок зависит от выбранной марки стали, типа опоры и климатического района эксплуатации данных опор.

Монтаж

Расстояние между опорами определяется нагрузкой на трубопровод. Она зависит от диаметра труб и, соответственно, массы транспортируемого вещества, а также условий эксплуатации и других факторов. Чаще всего расстояние между опорами выбирается следующее:

  • при диаметре до 40 мм – порядка 2-3 метров

  • при диаметре 50-100 мм – порядка 5 метров

  • при диаметре свыше 100 мм – порядка 8-10 м

Данные значения приведены условно

В зависимости от жёсткости труб и условий эксплуатации рассчитывается размер промежутка между опорами. Непосредственно монтаж производится с помощью электродуговой сварки, полуавтоматической сварки или сварки в защитных газах. Контроль качества сварных швов опор и трубопровода регламентируется РД-03-94. Для защиты от электрокоррозии при монтаже возможно использовать прокладку из паронита по ГОСТ 481, снабженную оцинкованным стальным листом ГОСТ 14918 для предохранения изоляции от механических повреждений. Паронит и стальной кожух между собой соединяются битумом марки М IV ГОСТ 9548.

Вес изделия

Опоры трубопровода серия 5.903-13 вып 7.95
Вес (кг)
ТС 659 660 661 662 663 664 665 666 667 668 669 670 671
S (для ТС-669) 4-6 7 8-14
ТС-ХХХ.00.00 0,30 0,56 8,80 5,60 19,14 74,20 32,00 8,40 48,80 24,80 3,50

3,80 34,00
ТС-ХХХ.00.01 0,30 0,56 13,20 5,92 18,64 92,80 33,60 8,80 69,20 24,50 3,80

4,40 37,40
ТС-ХХХ.00.02 0,40 0,64 23,30 8,36 21,60 109,60 40,00 10,40 97,40 28,80 5,10

4,00 40,80
ТС-ХХХ.00.03 0,40 1,04 22,50 15,70 28,78 133,00 41,60 16,40 114,30 33,40 9,60 10,00
4,30 45,40
ТС-ХХХ.00.04 0,50 1,12 25,20 15,20 46,04 140,00
18,40 142,80 59,10
12,10 9,80 5,50 49,00
ТС-ХХХ.00.05 0,50 1,28 28,30 17,40 59,30 162,00
23,80 212,40 74,10
12,10 12,10 6,60 52,40
ТС-ХХХ.00.06 1,20 4,24 53,40 22,10 73,20 198,00
27,80 262,20 79,60

15,00 4,80 62,98
ТС-ХХХ.00.07 1,20 4,40 64,60 37,00 90,00 257,00
45,60 334,60 97,00
23,00 23,00 5,90 68,38
ТС-ХХХ.00.08 1,30 6,60 67,70 46,00 95,20 304,00
33,30 282,00 102,90
28,60 28,60 7,10 73,88
ТС-ХХХ.00.09 1,50 11,60 82,40 54,80 108,00

50,40 430,00 122,70
38,10 38,10 6,30 69,60
ТС-ХХХ.00.10
11,30 86,40 66,80 141,20

37,40
139,60

45,60 7,60 75,30
ТС-ХХХ.00.11
12,60 92,00 70,40 184,80

70,80
185,80

49,00 8,90 80,80
ТС-ХХХ.00.12
14,10 105,00 76,00 224,00

48,80
206,60

53,50 7,90 144,80
ТС-ХХХ.00.13
26,70 136,00 99,20


81,60
44,00

68,50 9,90 159,40
ТС-ХХХ.00.14
32,30 151,00 128,80


87,60
70,70 3,80

10,50 173,70
ТС-ХХХ.00.15
33,80
152,00


140,30
93,40 4,20

10,90 164,50
ТС-ХХХ.00.16
41,20




110,00
99,40 5,60

12,20 178,80
ТС-ХХХ.00.17
43,20




169,00
119,30 9,80 10,00
13,50 192,50
ТС-ХХХ.00.18
46,00




122,60
140,10
14,50 10,00 20,90 199,50
ТС-ХХХ.00.19
52,80




197,40
170,10
14,50 14,50 23,70 213,30
ТС-ХХХ.00.20
68,40




149,00
191,40

17,70 26,50 227,10
ТС-ХХХ.00.21
75,60




239,20
259,30
26,00 26,00 24,50 241,10
ТС-ХХХ.00.22






190,00
239,30
32,00 32,00 27,40 258,20
ТС-ХХХ.00.23






411,00


46,20 46,20 30,20 274,50
ТС-ХХХ.00.24











54,50 30,50 298,10
ТС-ХХХ.00.25











59,00 33,90 316,40
ТС-ХХХ.00.26











64,50 37,30 334,70
ТС-ХХХ.00.27











78,00 32,80 329,20
ТС-ХХХ.00.28












36,20 348,00
ТС-ХХХ.00.29












39,60 372,30

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Подскажите, наша трасса прокладывается вблизи электроподстанции. Нужна ли дополнительная защита на опоры?
Четкий ответ может дать проектная организация, но скорее всего для защиты от электрокоррозии необходимо использовать опоры с паронитовой прокладкой.
Добрый день. Мы рассчитываем проект и нам требуются неподвижные опоры из серии 5.903-13 на тепловые сети вблизи автомагистрали. Какие опоры вы посоветуете?
Если вблизи тепловой сети проходит автомагистраль, которая вызывает дополнительные вибрационные вертикальные нагрузки, действующие на тепловую сеть, то лучше всего использовать опоры тип ТС-670 или ТС-671

Отправьте заявку и узнайте актуальные цены на продукцию

Обработаем заявку и свяжемся с Вами в течении 1-ого часа






Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности


наверх
