Фасонные изделия ГПИ труб

Описание.

Фасонные изделия ГПИ труб - детали из углеродистой или нержавеющей стали предназначенные для соединения ГПИ-труб  со стальными трубами, запорной арматурой или ГПИ-трубами между собой

Назначение

Фасонные изделия предназначены:

• Для соединения труб ГПИ с металлическими трубами или арматурой

• Для соединения ГПИ труб между собой

• Для изменения направления трубопровода

• Для разветвления трубопровода

• Для изменения диаметра трубопровода

Гильза надвижная (монтажная гильза) предназначена для соединения трубопроводной арматуры с ГПИ трубами методом холодной запрессовки

Пресс-фитинг предназначен для соединения ГПИ труб с металлическими трубами или арматурой методом сварки

Пресс-муфта предназначена для соединения ГПИ труб

Пресс-отвод предназначен для изменения направления ГПИ трубопровода

Пресс-тройник предназначен для разветвления ГПИ трубопроводов

Преимущество изделий

Фасонные изделия для ГПИ труб имеют следующие преимущества:

• Являются коррозионно-стойкими

• Стойки к агрессивным средам

• Просты при монтаже

• Устойчивы к абразивному стиранию

• Герметичны и надежны

• Обладают низким весом

Конструкция

Конструкции фасонных элементов ГПИ труб приведены в следующих чертежах

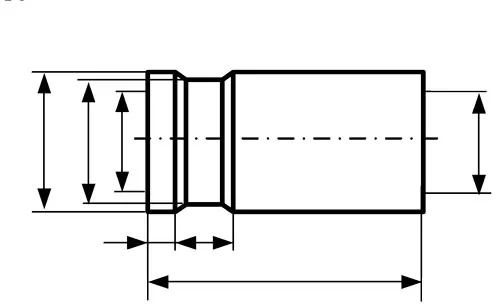

Рисунок 1. Гильза надвижная (монтажная гильза) для неармированной трубы

Рисунок 2. Гильза надвижная (монтажная гильза) для армированной трубы

В комплект пресс-фитинга входит втулка – 1 шт и гильза – 1 шт

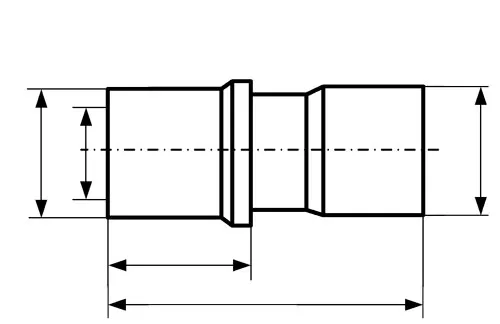

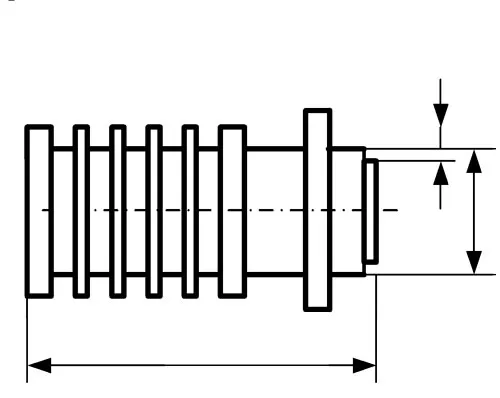

Рисунок 3. Пресс фитинг под сварку.

В комплект пресс-муфты входит муфта – 1 шт и гильза – 2 шт

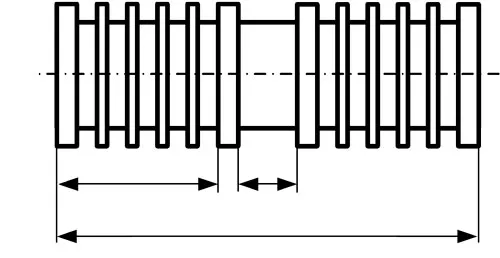

Рисунок 4. Пресс муфта равнопроходная

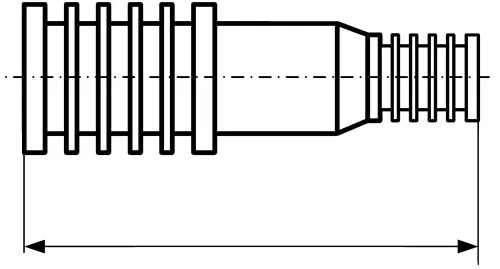

Рисунок 5. Пресс муфта редукционная

В комплект пресс-отвода входит отвод – 1 шт и гильза – 2 шт

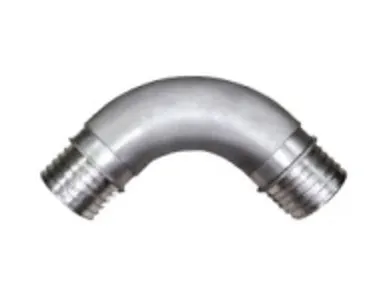

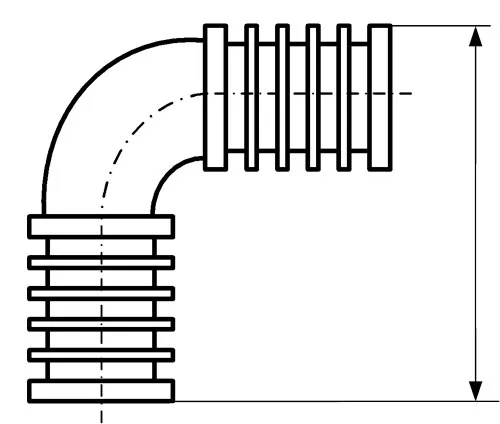

Рисунок 6. Пресс-отвод

В комплект пресс-тройника входит отвод – 1 шт и гильза – 3 шт

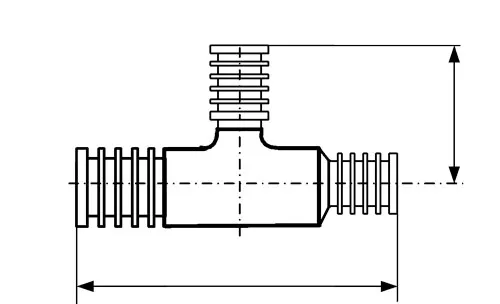

Рисунок 7. Пресс-тройник равнопроходной

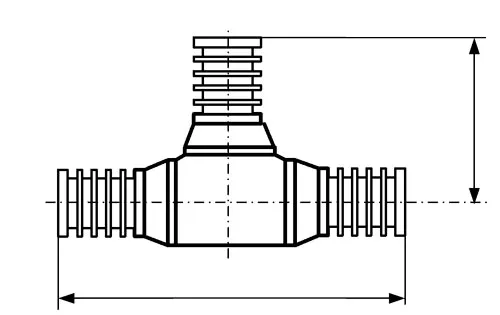

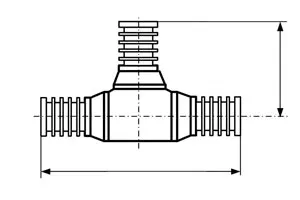

Рисунок 8. Пресс-тройник редукционный

Разновидность

Фасонные изделия ГПИ труб делятся на следующие виды:

• Гильза надвижная (монтажная гильза)

• Пресс-фитинг

• Пресс-муфта равнопроходная

• Пресс-муфта редукционная

• Пресс-отвод

• Пресс-тройник равнопроходной

• Пресс-тройник редукционный

Ниже приведены схематичные рисунки фасонных изделий для ГПИ труб

Рисунок 9. Гильза надвижная (монтажная гильза)

Рисунок 10. Пресс-фитинг

Рисунок 11. Пресс-муфта

Рисунок 12. Пресс-отвод

Рисунок 13. Пресс-тройник

В зависимости от гидродинамических параметров ГПИ труб фасонные элементы для данных труб делятся на следующие основные виды:

• Для труб ГПИ 95/0,6 – фасонные элементы для гибкой предварительно изолированной трубы с максимальной температурой теплоносителя 950С и давлением 0,6 Мпа

• Для труб ГПИ 95/1,0 – фасонные элементы для гибкой предварительно изолированной трубы с максимальной температурой теплоносителя 950С и давлением 1,0 Мпа

• Для труб ГПИ А 95/1,0 – фасонные элементы для армированной гибкой предварительно изолированной трубы с максимальной температурой теплоносителя 950С и давлением 0,6 Мпа

• Для труб ГПИ А 115/1,0 - фасонные элементы для армированной гибкой предварительно изолированной трубы с максимальной температурой теплоносителя 950С и давлением 1,0 Мпа

Фасонные элементы могут различаться в зависимости от использованной несущей полимерной трубы на трубопроводе. Ниже приведены основные виды данных полимерных труб:

• PEX-a – химическая сшивка под высоким давлением с обработкой лазером

• PEX-b – химическая сшивка методом погружения в раствор

• PEX-с – физическая сшивка методом рентгеновского облучения

• PE-RT (PERT) – ПЭ труба повышенной термостойкости, не требующей сшивки.

Размеры

Ниже в таблицах представлены размеры. Все размеры даны в миллиметрах.

Тип	Гильза ДУ	D	D1	D2	D3	L
25/63	25	35	34.5	27	26	35
32/63	32	41	40.5	34	33	35

Таблица 1. Гильза надвижная для ГПИ труб 95/1,0 (неармированные)

Тип	Гильза ДУ	D	D1, D2	L	L1
40/75	40	42	49	37	45
50/90	50	50	58	110	49
63/100	63	61	70	115	55
75/110	75	73	85	120	55
90/125	90	90,5	105	135	55
110/145	110	110	125	140	55
125/160	125	123	136	150	62
140/180	140	134,5	150	160	75
160/200	160	151,8	170	165	75

Таблица 2. Гильза надвижная для ГПИ труб А 95/1,0 и А 115/1,0 (армированные)

Тип	Гильза ДУ	D	D1	D2	D3	L
(20+20)/90(32+20)/110	20	30	29.5	22	21	35
25/63(25+25)/90(32+25)/110(40+25)/110	25	35	34.5	27	26	35
32/63(32+20)/110(32+25)/110(32+32)/110(40+32)/125(52+32)/125	32	41	40.5	34	33	35
40/75(40+25)/110(40+32)/125(40+40)/125(50+40)/140	40	49	48.5	42	41	35
50/90(50+32)/125(50+40)/140(50+50)/160	50	60	59.5	52	51	43
63/100(63+63)/180	63	74	73.5	65	64	53
75/110	75	89	88.5	77	76	53
90/140	90	107	106	92	91	53
110/160	110	127	126	113	112	53

Таблица 3. Гильза надвижная для ГПИ труб 95/0,6 (неармированные)

Тип	Наружный диаметр и толщина стенки патрубка	Стальная труба ДУ	Пресс-фитинг ДУ	L
25/63	25*2,5	20	25	70
32/63	32*2,0	25	32	70

Таблица 4. Пресс-фитинг для ГПИ труб 95/1,0 (неармированные)

Тип	Наружный диаметр и толщина стенки патрубка	Стальная труба ДУ	Пресс-фитинг ДУ	L
40/75	42*2,5	32	40	70
50/90	45*3,0	40	50	80
63/100	57*4,0	50	63	90
75/110	76*4,0	65	75	90
90/125	89*4,5	80	90	90
110/145	108*4,5	100	110	95
125/160	130*3,0	125	125	125
140/180	140*8,0	125	140	125
160/200	159*5,5	150	160	125

Таблица 5. Пресс-фитинг для ГПИ труб А 95/1,0 и А 115/1,0 (армированные)

Тип	Наружный диаметр и толщина стенки патрубка	Стальная труба ДУ	Пресс-фитинг ДУ	L
(20+20)/90(32+20)/110	20*1,9	15	20	70
25/63(25+25)/90(32+25)/110(40+25)/110	25*2,5	20	25	70
32/63(32+20)/110(32+25)/110(32+32)/110(40+32)/125(50+32)/125	34*2,0	25	32	70
40/75(40+25)/110(40+32)/125(40+40)/125(50+40)/140	42*2,5	32	40	70
50/90(50+32)/125(50+40)/140(50+50)/160	45*3,0	40	50	80
63/100(63+63)/180	53*4,0	50	63	90
75/110	57*4,0	65	75	90
90/140	76*4,0	70	90	90
110/160	89*4,5	80	110	95

Таблица 6. Пресс-фитинг для ГПИ труб 95/0,6 (неармированные)

Тип	Пресс-муфта ДУ	L	L1	L2
25/63	25	103	31	20
32/63	32	103	31	20

Таблица 7. Пресс-муфта для ГПИ труб 95/1,0 (неармированные)

Тип	Пресс-муфта ДУ	L	L1	L2
40/75	40	103	33	20
50/90	50	133	43	20
63/100	63	133	48	20
75/110	75	133	48	20
90/125	90	133	48	20
110/145	110	133	48	20
125/160	125	182	66	30
140/180	140	182	66	30
160/200	160	182	66	30

Таблица 8. Пресс-муфта для ГПИ труб А 95/1,0 и А 115/1,0 (армированные)

Тип	Пресс-муфта ДУ	L	L1	L2
25/63	25	103	31	20
32/63	32	103	31	20
40/75	40	103	33	20
50/90	50	133	43	20
63/100	63	133	48	20
75/110	75	133	48	20
90/140	90	133	48	20
110/160	110	133	48	20

Таблица 9. Пресс-муфта для ГПИ труб 95/0,6 (неармированные)

Тип	Наружный диаметр и толщина стенки отвода	Пресс-отвод ДУ	H
25/63	26,9*3,2	25	109
32/63	33,7*3,2	32	120

Таблица 10. Пресс-отвод для ГПИ труб 95/1,0 (неармированные)

Тип	Наружный диаметр и толщина стенки отвода	Пресс-отвод ДУ	H
40/75	45*3,5	40	149
50/90	57*5,0	50	179
63/100	57*3,5	63	193
75/110	76*3,5	75	224
90/125	89*4,0	90	250
110/145	108*4,0	110	295
125/160	133*4,0	125	381
140/180	133*4,0	140	381
160/200	159*8,0	160	426

Таблица 11. Пресс-отвод для ГПИ труб А 95/1,0 и А 115/1,0 (армированные)

Тип	Наружный диаметр и толщина стенки отвода	Пресс-отвод ДУ	H
25/63	26,9*3,2	25	109
32/63	33,7*3,2	32	120
40/75	42,4*2,6	40	136
50/90	57*5,0	50	179
63/100	57*3,0	63	189
75/110	76*3,5	75	224
90/140	89*4,0	90	251
110/160	108*4,0	110	295

Таблица 12. Пресс-отвод для ГПИ труб 95/0,6 (неармированные)

Тип	Пресс-тройник ДУ	D1, D2, D3	L	H
25/63	25	20	194	95.5
32/63	32	26	207	103.5

Таблица 13. Пресс-тройник для ГПИ труб 95/1,0 (неармированные)

Тип	Пресс-тройник ДУ	D1, D2, D3	L	H
40/75	40	36	230	115
50/90	50	44,5	252	121
63/100	63	55	272	131
75/110	75	65,5	304	147
90/125	90	81	332	156
110/145	110	99,2	384	172
125/160	125	112	464	217
140/180	140	122,5	464	217
160/200	160	139	504	232

Таблица 14. Пресс-тройник для ГПИ труб А 95/1,0 и А 115/1,0 (армированные)

Тип	Пресс-тройник ДУ	D1, D2, D3	L	H
25/63	25	20	191	95,5
32/63	32	26	207	103,5
40/75	40	32	230	115
50/90	50	40,5	252	121
63/100	63	49	272	131
75/110	75	57	304	146
90/140	90	69	332	156
110/160	110	85	383	171,5
125/180	125	96	431	215,5
140/200	140	107	431	215,5
160/225	160	122	443	206,5

Таблица 15. Пресс-тройник для ГПИ труб 95/0,6 (неармированные)

Характеристики.

Основной характеристикой фасонных изделий является максимальное давление и максимальная температура транспортируемой субстанции.

Материалы

Фасонные изделия производятся из следующих марок стали:

• Коррозионностойкие нержавеющие марки стали

• Углеродистые марки стали.

В случае использования углеродистых марок стали фасонные изделия должны подвергаться горячему цинкованию в заводских условиях.

Рекомендации по применению

Фасонные элементы монтируются на ГПИ трубах. Сами ГПИ трубы рекомендовано прокладывать на внутриквартальных территориях. Так как данные трубы не требуют установки неподвижных опор, скользящих опор и сильфонных компенсаторов, то их прокладка рекомендована на территориях лечебных, детских, дошкольных и школьных учреждений.

Как правильно выбрать

Фасонные элементы для ГПИ труб в ПЭ оболочке разрешено прокладывать исключительно подземным способом. Максимальное давление и температура теплоносителя определяется проектом. В соответствии с ГОСТ Р 54468-2011 при проектировании рекомендовано учитывать следующие эксплуатационные параметры

Рабочее давление, МПа (бар)	Рабочая температура длительного воздействия, °С	Максимальная рабочая температура, °С
0,6 (6)	80	95
1,0 (10)	80	95
1,0 (10)	90	115
1,0 (10)	90	135
1,6 (16)	120	150
2,5 (25)	20	40

Таблица 16. Эксплуатационные параметры фасонных элементов труб ГПИ

Транспортировка

Транспортировка фасонных элементов регламентируется ГОСТ 22130 разделом 6. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях транспортирования Л по ГОСТ 23170. Детали фасонных элементов должны быть уложены комплектно в деревянные ящики по ГОСТ 10198. Допускается отгрузка в универсальные контейнеры по ГОСТ 20435. Опоры допускается транспортировать любым видом транспорта.

Хранение

Фасонные изделия хранят в закрытых помещениях, рассортированные по маркам и видам. Помещение должно быть сухим для исключения появления преждевременной коррозии. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях хранения 4 (Ж2) по ГОСТ 15150.

Контроль качества, гарантия и срок эксплуатации

Фасонные элементы принимают партиями. Партией считают количество фасонных элементов одного размера, одного вида, изготовленных из сырья одной марки на одной технологической линии и сопровождаемых одним документом о качестве.

Документ о качестве должен содержать:

• наименование изготовителя или его товарный знак;
• место нахождения и юридический адрес изготовителя;
• условное обозначение элемента;
• дату изготовления (день и/или месяц, год);
• номер партии;
• размер партии;
• условия и сроки хранения;
• результаты испытаний и/или подтверждение о соответствии партии фасонных изделий требованиям настоящего стандарта;
• дату выдачи документа о качестве.

Для определения соответствия качества фасонных элементов требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания. Отбор проб от партии проводят методом случайной выборки.

При получении неудовлетворительных результатов приемо-сдаточных или периодических испытаний фасонных элементов хотя бы по одному показателю по нему проводят повторные испытания на удвоенной выборке. При получении неудовлетворительных результатов повторных приемо-сдаточных испытаний партию изделий бракуют.

Гарантийный срок и срок эксплуатации регламентируется ТУ завода-производителя.

Монтаж

Надвижная гильза монтируется методом холодной запрессовки при помощи комплектов гидравлического инструмента. В зависимости от типоразмера труб ГПИ и вида соединений для надевания монтажной гильзы требуется съемное монтажное кольцо (дополнительный элемент комплекта гидравлического инструмента). Пресс-фитинг монтируется на соединения с применением электродуговой сварки. Пресс-муфта, пресс-отвод и пресс-тройник монтируются путем обжима.  Ниже приведен порядок работ по монтажу пресс-фитинга.

Перед началом работ втулка пресс-фитинга должна быть приварена к стальной трубе длиной не менее 400 мм. Для защиты изоляции у ГПИ трубы используют термоусаживаемое окончание. Надвижная гильза надевается на напорную ГГПИ трубу внутренней фаской к концу трубы. Вставляется втулка пресс-фитинга внутрь ГПИ трубы до упора. Устанавливается гидравлический инструмент таким образом, чтобы подвижные опорные губки тисков вошли в сцепление с буртами на гильзе и втулке. При помощи гидравлического насоса произвести запрессовку пресс-фитинга. После запрессовки убедится, что между буртом втулки пресс-фитинга и торцом надвижной гильзы нет зазоров.

Вес изделия

Для труб ГПИ 95/1,0
ДУ	Гильза	Пресс-фитинг	Пресс-муфта	Пресс-отвод	Пресс-тройник
25	0,10	0,11	0,16	0,32	0,74
32	0,11	0,15	0,22	0,48	1,10

Для труб ГПИ А 95/1,0 и А 115/1,0
ДУ	Гильза	Пресс-фитинг	Пресс-муфта	Пресс-отвод	Пресс-тройник
40	0,15	0,37	0,40	0,60	1,70
50	0,58	0,46	0,64	0,74	1,90
63	0,81	0,71	0,80	1,43	2,20
75	1,40	1,16	1,20	2,16	3,30
90	2,48	1,38	1,32	2,62	4,30
110	3,47	2,39	2,26	3,67	7,50
125	3,43	3,46	3,36	5,75	13,50
140	4,48	4,40	4,52	6,35	13,70
160	6,22	5,57	5,32	7,86	22,00

Для труб ГПИ 95/0,6
ДУ	Гильза	Пресс-фитинг	Пресс-муфта	Пресс-отвод	Пресс-тройник
20	0,09	0,07
25	0,10	0,11	0,16	0,32	0,74
32	0,11	0,15	0,22	0,48	1,10
40	0,13	0,36	0,36	0,75	1,60
50	0,23	0,33	0,66	1,50	1,90
63	0,39	0,55	0,84	1,80	2,30
75	0,68	0,75	1,36	3,00	3,80
90	0,93	1,10	1,66	4,30	5,30
110	1,05	1,76	2,50	6,60	8,30
125					13,20
140					12,40
160					14,70
