Термолента

Описание

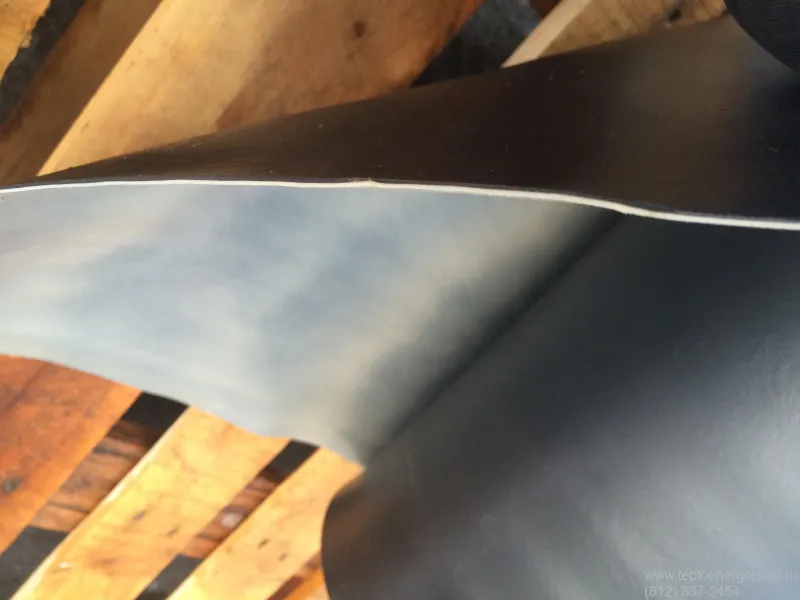

Термолента – изделие из светостабилизированного радиационно-модифицированного (сшитого) полиэтилена, обладающее высокими адгезивными свойствами. Данное изделие также называют термоусаживаемая лента или термоусадочная лента. Свойства термоленты должны соответствовать ГОСТ 30732-2006.

Назначение

Термоизоляционная лента используется для изоляции стыков в соответствии с пунктом 4.22 ГОСТ 30732-2006. Благодаря своим адгезивным, гидроизоляционным и диэлектрическим свойствам лента может использоваться как защитная оболочка при изоляции стыка скорлупой ППУ. Лента усаживается с помощью пропановой горелки при температуре +600 С  +700 С. Также лента может использоваться при производстве фасонных изделий на основании приложения В ГОСТ 30732-2006, при монтаже тепловых трасс или при проведении ремонтных работ на них.

Преимущество изделий

  • термолента поставляется на 100% готовая для использования;
  • термоусаживающиеся ленты изготовляется из сшитого полиэтилена, что значительно улучшает физические свойства конечных антикоррозионных покрытий, а также упрощает процесс их нанесения;
  • работы по нанесению термоленты могут производится как в заводских условиях, так и на трассах. Температурный режим окружающей среды, пригодный для нанесения ленты, варьируется в диапазоне  -35 ºС до +45 ºС;
  • лента обеспечивает защиту от коррозии на срок не менее 30-ти лет;
  • термолента может иметь коэффициент усадки до 50%, что дает возможность ее применение для изоляции сложных фасонных изделий, в том числе фланцевых соединений, переходов диаметров до 50%, конусных соединений и т.д.;
  • термоусадочная лента является светостабилизированной и радиационно-сшитой, поэтому может применяться для изоляции надземных трубопроводов, не боясь воздействия ультрафиолетовых лучей, солнечной радиации, перепадов температуры и не теряя своих свойств.

Конструкция

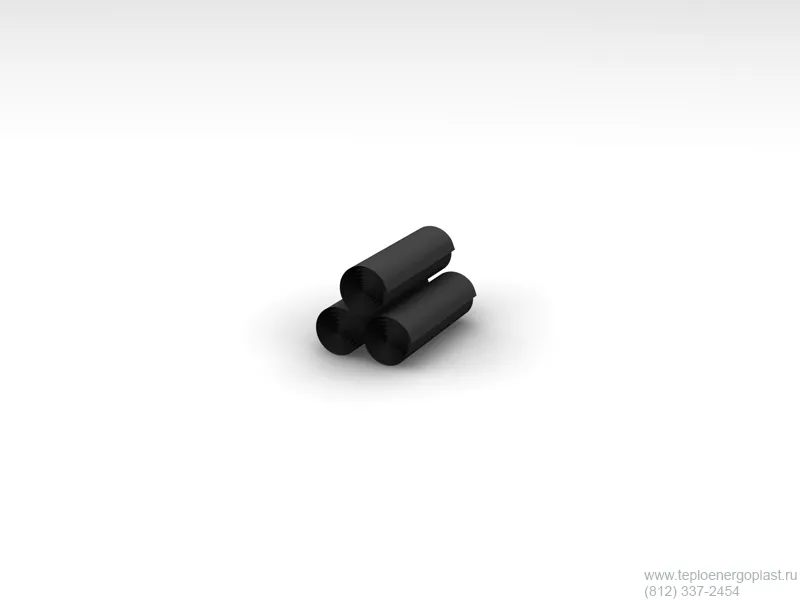

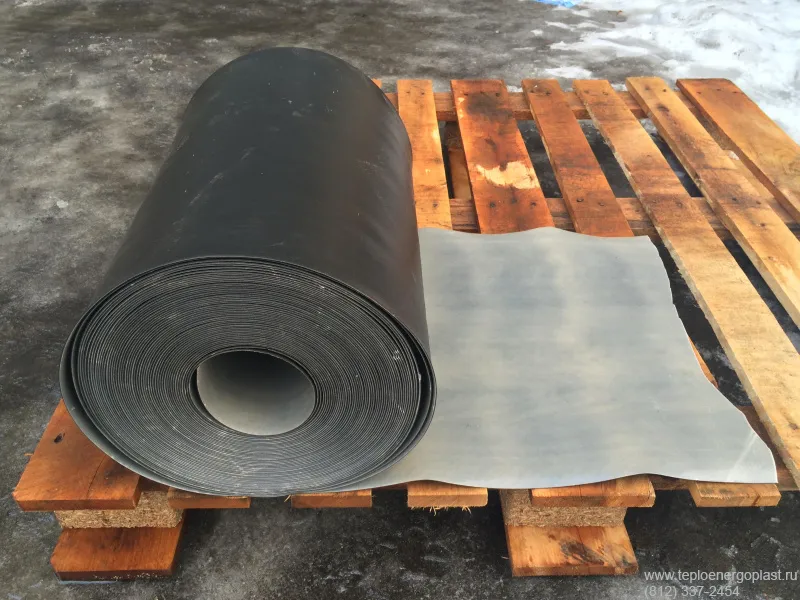

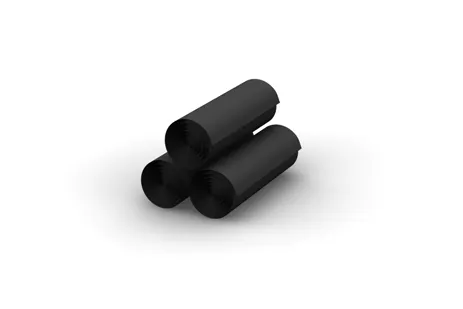

Термолента поставляется скрученная в рулоны различной ширины. Размеры и толщины термоусадочной ленты разнообразны и регламентируются ТУ заводов-производителей.

Разновидность

Существует несколько видов термоусаживаемых лент в зависимости от их предназначения. Основные виды лент приведены ниже:

  • двухслойная лента, предназначенная для изоляции сварных стыков предизолированных труб с внешним полиэтиленовым защитным покрытием;
  • трехслойная усиленная лента для изоляции сварных стыков труб в ППУ изоляции. Применяется в особых случаях на тепловых трассах;
  • лента-заплатка для ремонта мест повреждений заводского полиэтиленового покрытия труб;
  • плавкая ремонтная лента для заполнения дефектных участков при ремонте мест повреждения полиэтиленового покрытия. Может использоваться как самостоятельный адгезив;
  • замковая пластина для замыкания в кольцо или нанесения термоусаживающихся изделий при изоляции сварных стыков;
  • лента без адгезивного слоя. Применяется как обертка для битумной изоляции трубопроводов;
  • термолента с битумно-полимерным адгезивным слоем.

Размеры

Лента характеризуется шириной и толщиной. Данные параметры регламентируются ТУ заводов-производителей. Термоусадочная лента чаще всего поставляется шириной 225, 450, 630 и 650 мм. При этом погрешность должна составлять ±2 мм. Толщина обычно составляет 1,4, 1,8, 2,0, 2,4 мм с погрешностью +0,2 мм. Замковая лента чаще всего поставляется шириной 40, 80 и 100 мм с толщинами 2,0 и 2,5 мм.

Характеристики

Основные характеристики ленты представлены в таблице 1.

Показатель

Двухслойная лента

Замковая пластина

Ремонтная лента

Внешний вид

Лента не должна иметь морщин, разрывов, отверстий и других нарушений адгезивного слоя

Прочность на растяжение пленки-основы (МПа)

15,0

-

-

Относительное удлинение при разрыве (%, не менее )

200

-

-

Усадка в продольном направлении (%)

20-50

Не более 10

Не более 10

Адгезия к стали при температуре 20±2 ºС для труб диаметром до 820 мм (кН/м не менее)

3,5

-

3,5

Адгезия к стали после 1000 ч испытаний в воде при температуре 20 ºС для труб диаметром до 820 мм (кН/м не менее)

3,0

-

3,0

Адгезия к заводскому полиэтиленовому покрытию и в местах нахлеста ленты при температуре 20±2 ºС (кН/м не менее)

5,0

5,0

5,0

Адгезия к заводскому полиэтиленовому покрытию и в местах нахлеста ленты после 1000 ч испытаний в воде при температурах 20, 40, 60 ºС (кН/м не менее)

3,5

3,5

3,5



Таблица 1.
Основные характеристики термоленты.

Материалы

Термоусаживаемая лента производится из светостабилизированного (2%-2,5% сажи) радиационно-модифицированного (сшитого) полиэтилена марки не ниже ПЭ-80 по ГОСТ 18599. Характеристики полиэтилена, из которого производится термолента, должны соответствовать таблице 2.

Наименование показателя

Значение показателя для полиэтилена

Метод испытания

ПЭ 80

ПЭ 100

Плотность при 23 °С базовой марки, кг/м3, не менее

930

945

ГОСТ 15139

Показатель текучести расплава при 190 °С, г/10 мин, не менее, при нагрузке 49,05 Н:

0,2-1,2

0,2-1,2

ГОСТ 11645

Разброс показателя текучести расплава в пределах партии, %, не более

± 20

± 20

ГОСТ 16338

Термостабильность при 200 °С или 210 °С, мин, не менее

20

20

По НД на материал

Предел текучести при растяжении, МПа, не менее

16,7

21

ГОСТ 11262 и ГОСТ 16338

Массовая доля летучих веществ, мг/кг, не более

350

350

ГОСТ 26359

Массовая доля технического углерода (сажи), % мас.

2,0-2,5

2,0-2,5

ГОСТ 26311

Тип распределения технического углерода (сажи)

I-II

I-II

ГОСТ 16337, ГОСТ 16388



Таблица 2.
Характеристики и методы испытания полиэтилена.

Рекомендации по применению

Термоленту рекомендовано использовать в следующих случаях:

  • изоляция стальной трубы, гнутых отводов, фитингов, не имеющих базовой заводской изоляции, методом спиральной намотки в заводских либо трассовых условиях;
  • изоляция стальной трубы методом спиральной намотки при проведении переизоляционных работ в трассовых условиях;
  • изоляция сварных стыков труб (в том числе стыков теплопроводов, покрытых теплоизоляцией), диаметром до 1720мм, с заводским полиэтиленовым покрытием;
  • при ремонте мест повреждения заводского полиэтиленового покрытия или покрытия на основе термоусаживающихся лент путём заполнения места повреждения полимерным заполнителем с последующей установкой армированной заплатки для увеличения прочностных свойств покрытия;
  • использование плавкой ремонтной ленты в качестве самостоятельного адгезива (например при установке термоусаживаемых полиэтиленовых муфт (не имеющих собственного адгезионного слоя) на сварной стык труб, имеющих пенополиуритановую теплоизоляцию и внешнюю полиэтиленовую оболочку);

Как правильно выбрать?

Примеры способов выбора термоленты приведен в таблице № 3.

Применение ленты

Применяемая лента

Изоляция сварных стыков в соответствии с п 4.22 ГОСТ 30732-2006

Двухслойная термоусаживаемая лента

Повреждение заводского полиэтиленового покрытия

Лента-заплатка

Заполнение дефектных участков при ремонте мест повреждения полиэтиленового покрытия

Плавкая ремонтная лента

Установка термоусаживаемых ПЭ муфт на сварной стык труб, имеющих ППУ изоляцию и ПЭ внешнюю оболочку

Плавкая ремонтная лента

Изоляция фасонных изделий, производимых на основании ГОСТ 30732-2006

Двухслойная термоусаживаемая лента



Таблица 3.
Примеры способов выбора термоленты.

Транспортировка

Транспортирование может производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

Хранение

Хранение производится в закрытых помещениях, исключающих попадание прямых солнечных лучей, на расстоянии не менее 1м. от нагревательных приборов.

Контроль качества, гарантия и срок эксплуатации

Методы испытания полиэтилена, из которого производится термолента, приводятся в таблице 2. Максимальный гарантийный срок хранения до начала использования составляет 1 год. Гарантийные обязательства регламентируются в сертификатах заводов-производителей. Эксплуатационный срок составляет не менее 30 лет.

Монтаж

Монтаж ленты происходит следующими этапами:

  • прогрев клеевого слоя первых нескольких сантиметров ленты до температуры +700 С по всей ее ширине
  • крепление конца ленты к верхней части стыка трубопровода.
  • с помощью валика, которым необходимо вытравливать воздух, лента оборачивается вокруг стыка трубопровода
  • прогрев второго конца ленты, который приклеивается внахлест к первому концу ленты.
  • усадка ленты пропановой горелкой, начиная с нижней части стыка трубопровода.
  • в горячем состоянии необходимо ленту прикатать валиком к поверхности стыка трубопровода.

Вес изделия

Термолента ТЛ
Ширина рулона (мм) Толщина (мм) Вес (кг./м.п.)
450 1,6 0,74
630 1,6 0,90



Цена на продукцию

Термолента
Ширина рулона (мм) Цена с НДС руб
450 мм 869
630 мм 1253

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Подскажите, возможно ли использование темоленты для изоляции стыков при наружной прокладке тепловой трассы.
Да это возможно т.к. термолента является светостабилизированной и может находиться под воздействием ультрафиолетового излучения. Но при этом необходимо обязательно использовать оцинкованную тонколистовую завальцованную сталь.
Сколько необходимо ленты для изоляции стыка у трубы 57/125?
Для этого Вам необходимо рассчитать длину окружности трубы, что составляет 0,39 м. К этой цифре мы рекомендуем Вам добавить 30%. Т к длинна стыка на основании ГОСТ 30732-2006 составляет 0,3 м, то одного витка ленты Вам хватает. Таким образом, общая длина ленты на один стык составляет 0,51 м.
