Опоры серия 1-487-1997.00.000

Описание.

Опоры, произведенные по серии 1-487-1997.00.000, являются подвижными подкладными опорами и предназначены для фиксации трубопровода в стационарном положении относительно угловых, вертикальных (поперечных) перемещений при этом не препятствуют горизонтальным (продольным) перемещениям, которые возникают чаще всего из-за тепловых расширений.

Назначение

Настоящий стандарт распространяется на стальные подкладные опоры тепловых сетей в оболочке из пенополиуретана по ТУ 5768-001-23085909-97 и ТУ 5768-001-11146497-97 условных диаметров от 50 до 1000 мм с температурой теплоносителя до 150 градусов Цельсия и давлением до 1,6 Мпа. Данные опоры используются при подземной и надземной прокладке тепловых сетей. При этом гидрозащитная оболочка в соответствии с ТУ принята:

• Для подземной прокладки – полиэтиленовая

• Для надземной прокладки – витая из оцинкованной стали

Преимущество изделий

Опоры для трубопроводов обладают преимуществами:

1. Заказчик на объекте получает полностью готовые к эксплуатации опоры.

2. Монтаж не требует специальной квалификации, и сильно упрощен.

3. Опоры имеют большой срок эксплуатации.

4. Монтаж можно проводить при любых погодных условиях.

5. Бережная эксплуатация позволяет использовать данные опоры многократно.

Конструкция

Конструкции опор, произведенных на основании серии 1-487-1997.00.000, приведены в следующих чертежах. Все обозначения и величины соответствуют обозначениям и величинам в данной серии.

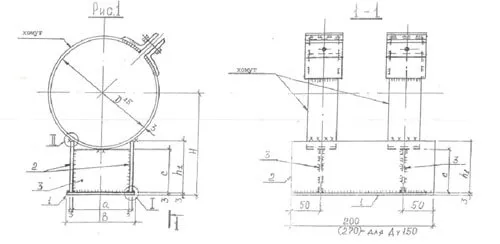

Рисунок 1. Чертеж опоры СПО серия 1-487-1997.01.000 диаметры 57-159 мм

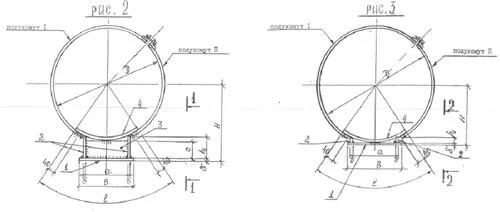

Рисунок 2. Чертеж опоры СПОк и СПОн серия 1-487-1997.02.00 диаметры 219-426 мм

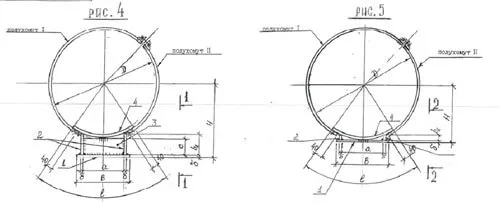

Рисунок 3. Чертеж опоры СПОк и СПОн серия 1-487-1997.03.00 диаметры 530-1420 мм

В серии 1-487-1997.04.00 рисунок №6

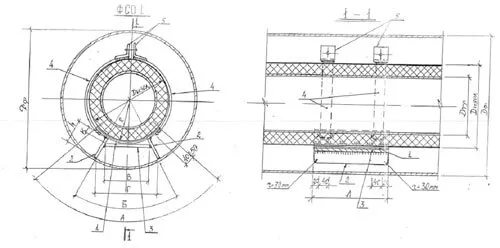

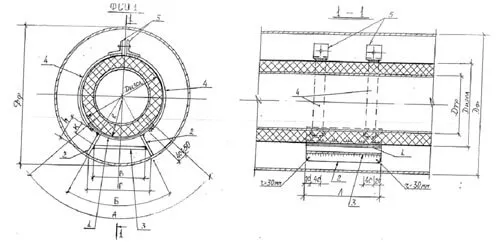

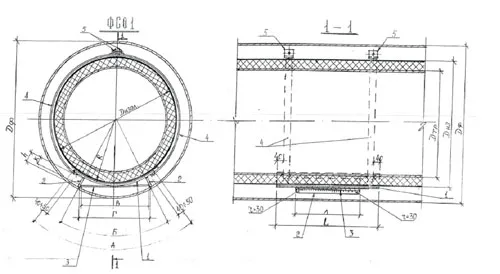

Рисунок 4. Чертеж опоры ФСО1 серия 1-487-1997.04.00 диаметры 57-530 мм

В серии 1-487-1997.04.00 рисунок №7

Рисунок 5. Чертеж опоры ФСО1 серия 1-487-1997.04.00 диаметры 159-325 мм

В серии 1-487-1997.04.00 рисунок №8

Рисунок 6. Чертеж опоры ФСО1 серия 1-487-1997.04.00 диаметры 630-1020 мм

В серии 1-487-1997.04.00 рисунок №9

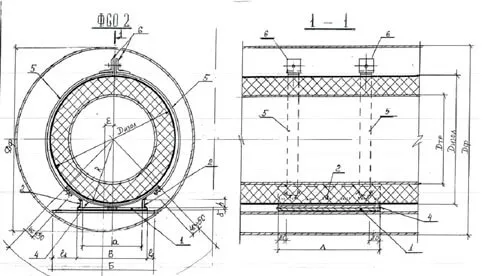

Рисунок 7. Чертеж опоры ФСО2 серия 1-487-1997.05.00 диаметры 57-426 мм

В серии 1-487-1997.04.00 рисунок №10

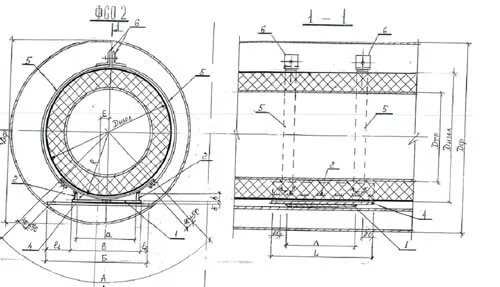

Рисунок 8. Чертеж опоры ФСО2 серия 1-487-1997.05.00 диаметры 108-325 мм

В серии 1-487-1997.04.00 рисунок №11

Рисунок 9. Чертеж опоры ФСО2 серия 1-487-1997.05.00 диаметры 426-1020 мм

Разновидность

Разновидность подвижных опор, произведенных на основании серии 1-487-1997.00.000:

• Скользящая подкладная опора (СПО)

• Скользящая подкладная опора канальная (СПОк)

• Скользящая подкладная опора надземная (СПОн)

• Скользящая подкладная опора в футляре на прямолинейном участке (ФСО1)

• Скользящая подкладная опора в футляре на участках, приближенных к углу поворота трассы

Ниже приведены схематичные рисунки данных опор.

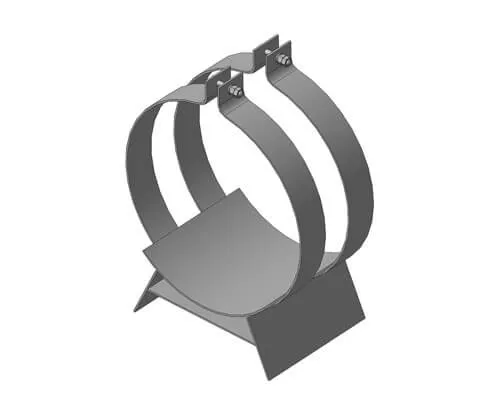

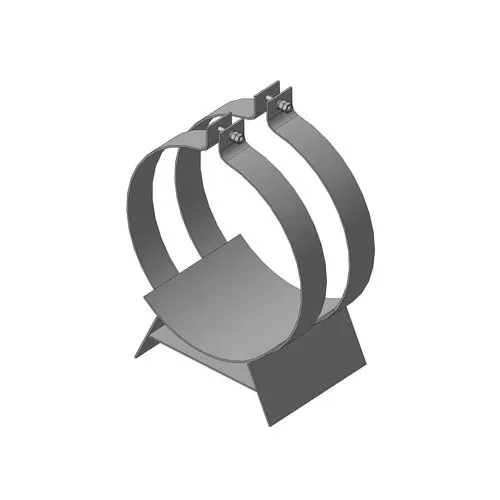

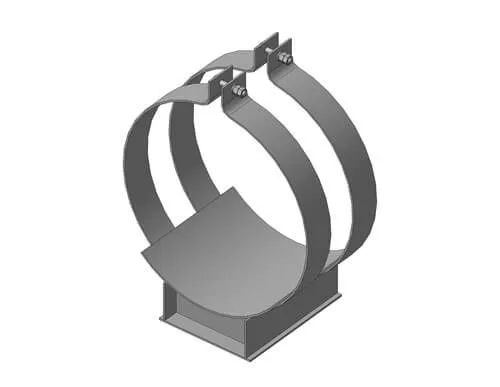

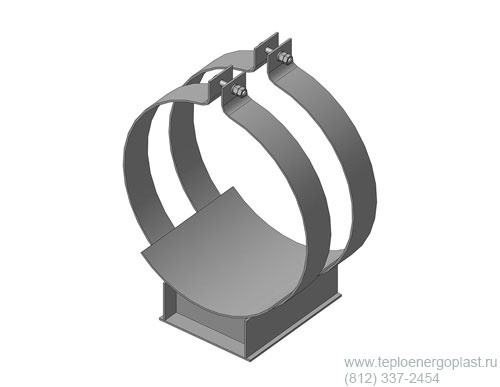

Рисунок 10. Опора СПО

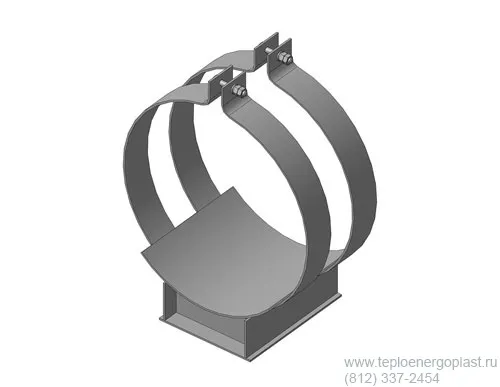

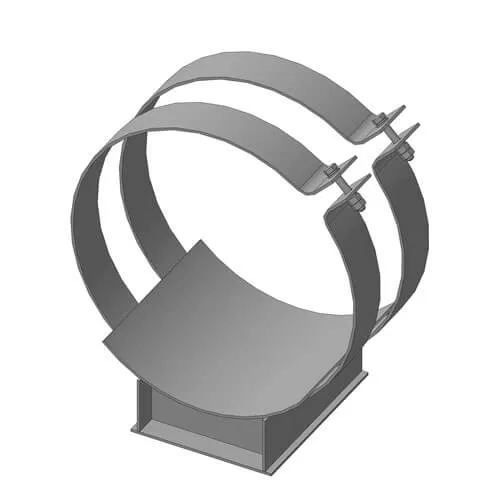

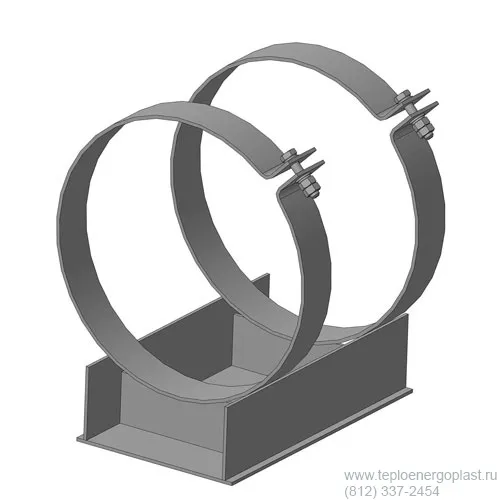

Рисунок 11. Опора СПОк

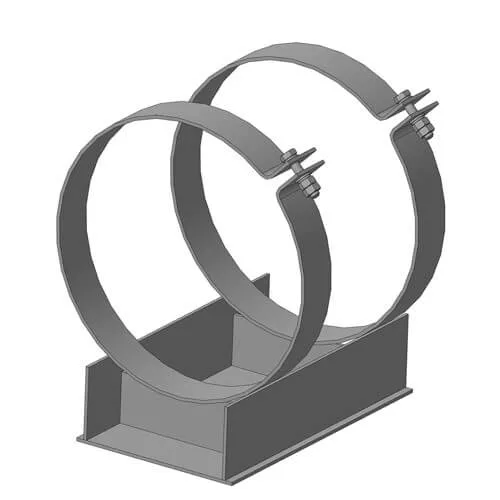

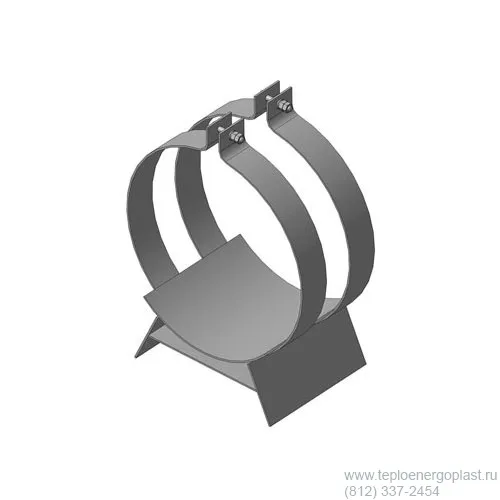

Рисунок 12. Опора СПОн

Рисунок 13. Опора ФСО1

Рисунок 14. Опора ФСО2

Размеры

Размеры опор, произведенных на основании серии 1-487-1997.00.000, приведены в нижеперечисленных таблицах. Все размеры в миллиметрах. Обозначения размеров опор соответствуют чертежам, указанных в разделе конструкция настоящей статьи или в соответствующей серии. Обозначения номеров рисунков, указанных в таблицах из раздела размеры, соответствуют нумерации рисунков в серии 1-487-1997.00.000.

Марка скользящей опоры	D	H	B	a	h1	c
57/125.100	130	128	90	70	64	54
57/140.100	145				57	47
76/140.100	145	138			68	60
76/160.100	165		110	90	63	50
89/160.100	165	145			70	54
89/180.100	185				58	46
108/180.100	185	154			67	55
108/200.100	205		120	100	60	45
108/250.100	255		160	140	40	20
133/200.100	205	166	120	100	70	57
133/225.100	230		140	120	60	45
133/250.100	255		160	140	53	32
159/250.100	255	180	160	140	67	47
159/315.100	320		180	160	34	13

Таблица 1. Опора СПО h=100

Марка скользящей опоры	D	H	B	a	h1	c
57/125.150	130	175	90	70	114	104
57/140.150	145				107	97
76/140.150	145	188			118	110
76/160.150	165		110	90	113	100
89/160.150	165	195			120	106
89/180.150	185				108	98
108/180.150	185	204			117	108
108/200.150	205		120	100	110	96
108/250.150	255		160	140	90	70
133/200.150	205	210	120	100	120	107
133/225.150	230		140	120	110	95
133/250.150	255		160	140	103	62
159/250.150	255	230	160	140	117	97
159/315.150	320		180	160	84	63

Таблица 2. Опора СПО h=150

Марка скользящей опоры	D	H	B	a	h1	c
57/125.200	130	228	110	90	173	154
57/140.200	145				163	147
76/140.200	145	238			174	159
76/160.200	165		130	110	170	148
89/160.200	165	245			178	156
89/180.200	185				164	146
108/180.200	185	254			173	155
108/200.200	205		140	120	165	145
108/250.200	255		160	140	140	120
133/200.200	205	266	140	120	177	157
133/225.200	230		160	140	177	145
133/250.200	255		160	140	153	132
159/250.200	255	280	160	140	167	147
159/315.200	320		180	160	134	113

Таблица 3. Опора СПО h=200

Марка скользящей опоры	Рис.	D	H	B	a	h1	c	l	Λ	δ
219/315.100	2	320	210	160	140	62	44	200	200/250	3
219/400.100	3	410	210	180	160	16	-	250	250/300
273/400.100	2	410	237	180	160	42	26
273/500.100	3	510	261	220	200	20	-	300	300
325/400.100	2	410	263	190	160	66	50		300/350	4
325/450.100	2	460	263	210	180	64	25
325/500.100	3	510	263	230	200	20	-
426/500.100	2	510	313	250	220	78	50	350	350/450
426/560.100	2	570	313	270	240	48	20
426/630.100	3	640	328	310	280	34	-	400	400/450
530/630.100	4	640	365	310	280	66	35	400	350/440	6
530/710.100	5	720	372	350	320	40	-	450
630/800.100	5	810	417	390	360	42	-	500
720/900.100	5	910	470	460	420	52	-	550	440/510	8
820/1000.100	5	1010	520	520	480	57	-	600
920/1100.100	5	1110	570	550	510	60	-	650
1020/1200.100	5	1210	620	580	540	67	-	750
1220/1400.100	5	1410	720	700	660	80	-	850	680
1420/1600.100	5	1610	825	800	760	96	-	1000		10

Таблица 4. Опора СПОк и СПОн h=100.

Значения Λ в числителе –для СПОк, в знаменателе – для СПОн.

Марка скользящей опоры	Рис.	D	H	B	a	h1	c	l	Λ	δ
219/315.150	2	320	260	160	140	112	94	200	200/250	3
219/400.150		410		180	160	66	50	250	250/300
273/400.150		410	287	180	160	92	76
273/500.150		510		220	200	50	26	300	300
325/400.150		410	313	190	160	116	100		300/350	4
325/450.150		460		210	180	114	75
325/500.150		510		230	200	74	50
426/500.150		510	363	250	220	128	100	350	350/450
426/560.150		570		270	240	98	70
426/630.150		640		310	280	66	35	400	400/450
530/630.150	4	640	415	310	280	116	85	400	350/440	6
530/710.150		720		350	320	82	43	450
630/800.150		810	465	390	360	86	48	500
720/900.150		910	510	460	420	88	39	550	440/510	8
820/1000.150		1010	560	520	480	96		600
920/1100.150		1110	610	550	510	130		650
1020/1200.150		1210	660	580	540	102		750
1220/1400.150		1410	760	700	660	117		850	680
1420/1600.150		1610	860	800	760	114	35	1000		10

Таблица 5. Опора СПОк и СПОн h=150

Значения Λ в числителе –для СПОк, в знаменателе – для СПОн.

Марка скользящей опоры	Рис.	D	H	B	a	h1	c	l	Λ	δ
219/315.200	2	320	260	160	140	162	144	200	200/250	3
219/400.200		410		180	160	116	100	250	250/300
273/400.200		410	287	180	160	142	126
273/500.200		510		220	200	100	76	300	300
325/400.200		410	313	190	160	166	150		300/350	4
325/450.200		460		210	180	164	125
325/500.200		510		230	200	134	100
426/500.200		510	363	250	220	178	150	350	350/400
426/560.200		570		270	240	148	120
426/630.200		640		310	280	116	85	400	400
530/630.200	4	640	465	310	280	166	135	400	350/440	6
530/710.200		720		350	320	142	93	450
630/800.200		810	515	390	360	136	98	500
720/900.200		910	560	460	420	138	89	550	440/510	8
820/1000.200		1010	610	520	480	146		600
920/1100.200		1110	660	550	510	180		650
1020/1200.200		1210	710	580	540	152		750
1220/1400.200		1410	810	700	660	167		850	680
1420/1600.200		1610	910	800	760	194	85	1000		10

Таблица 5. Опора СПОк и СПОн h=200

Значения Λ в числителе –для СПОк, в знаменателе – для СПОн.

Марка скользящей опоры	S	Рисунок	R	h	k	А	Б	В	Г	Λ	L
57/125/325	6	6	65	88	45	220	66	106	146	200	-
57/140/325			72	82	42			108
76/140/325
76/160/377			82	97	55		83	130	170
89/160/377
89/180/377			92	87	50	240	93	136
108/180/377
108/200/377			102	77	47	260	102	140
108/250/377			127	53	33	280	127	150
133/200/426			102	102	55	260	102	150	194
133/225/426			115	89	50	260	115	157
133/250/426			127	88	47	280	127	166
159/250/426			127	88	47	280	127	166
159/315/426		7	160	45	23	310	160	205
219/315/530		6	160	96	56	310	160	205	245
219/400/530		7	202	50	28	350	200	248		250
273/400/530			202	50	28	350	200	248
325/400/630	7	6	202	103	60	350	200	248	290	300
325/450/630		7	227	78	30	380	225	244
325/500/630			252	53	30	400	250	244
426/500/720	8	6	252	97	60	400	250	295	330	450
426/560/720			282	67	50	450	278	310
426/630/820			317	82	42	500	312	335	377
530/630/820			317	82	42	500	312	335
530/710/920	9		357	90	50	500	350	380	423
630/800/1020	10	8	402	95	54	540	396	430	470		600
720/900/1220			452	145	60	600	444	483	563	500
820/1000/1220			502	95	67	650	494	537			750
920/1100/1420			552	145	75	700	542	590	657		1000
1020/1200/1420			602	95	80	740	590	613			1150

Таблица 6. Опора ФСО1

Марка скользящей опоры ФСО1 характеризируется тремя диаметрами: диаметр трубопровода, диаметр изоляции и диаметр футляра. S – толщина стенки футляра.

Марка скользящей опоры	S	Рис.	R	a	В	Б	А	h	c	l1	ε	l2	Λ	L
57/125/325	6	9	65	70	90	220	200	40	30	65	0	65	-	-
57/140/377			72					70	60
76/140/377
76/160/377			82	90	110			63	50	55		55
89/160/377			82
89/180/377			97					52	40
108/180/377
108/200/426			102	100	120	290		45	34	100	30	40
108/250/426		10	127					10	-
133/200/426		9	102					45	34	85	0	85
133/225/426			115	120	140			35	20	75		75
133/250/426		10	127	140	160			11	-	65		65
159/250/426		9						33	13
159/315/530			160			300		62	44	100	30	40
219/315/530										75	5	65
219/400/530		10	202	160	180		250	16	-	65		55
273/400/630	7	9				370		46	30	120	25	70
325/400/630										95	0	95
325/450/630		10	227	180	210		350	40	-	80		80
325/500/630			252	200	230	320		20	-	45		45
426/500/720	8	9				440		75	55	105		105
426/560/720			282	240	270			65	35	85		85
426/630/820		11	317	280	310		400	34	-	80	15	50
530/630/820									-	65	0	65	350	450
530/710/920	9		357	320	350	480	450	40	-
630/800/1020	10		402	330	360	520	500	40	-	80		80		500
720/900/1220			452	420	460	720	550	52	-	130		130	440	550
820/1000/1220			502	360	400	560	600	40	-	80		80		700
920/1100/1420			552	510	550	770	660	60	-	110		110		900
1020/1200/1420			602	420	460	620	750	40	-	80		80

Таблица 7. Опора ФСО2

Марка скользящей опоры ФСО2 характеризируется тремя диаметрами: диаметр трубопровода, диаметр изоляции и диаметр футляра. S – толщина стенки футляра.

Характеристики

Основными характеристиками опор, произведенных по серии 1-487-1997.00.000 являются геометрические размеры, их масса и максимальный шаг между опор. Вертикальные и прочие нагрузки для данных опор в серии не описываются. В таблице 9 приводится максимальный шаг между опорами (м). Нагрузка опоры, используемая при расчете площади подушки скользящей подкладной опоры, равна 4 кгс/см² с коэффициентом перегруза 1,15. Расстояние между осями труб для опор ФСО 1 и ФСО 2 приведены в таблице 8

ФСО1 и ФСО2 (диаметр трубопровода и оболочки, мм)	Расстояние между осями труб (мм)	Расстояние между осями футляров для ФСО2 (мм)
57/125, 57/140, 76/140, 76/160	350	400
89/160, 89/180, 108/180	400
108/200, 108/250		460
133/200, 133/225, 133/250, 159/250	500	500
159/315	500	560
219/315, 219/400	550
273/400	600	650
325/400, 325/450, 325/500	650
426/500, 426/560	800	800
426/630		850
530/630, 530/710	1000	1000
630/710	1300	1300
720/900, 820/1000	1400	1400
920/1100	1600	1600
1020/1200	1700	1700

Таблица 8. Расстояние между осями труб и осями футляров для опор ФСО.

Материалы

Для изготовления настоящих пор применяется:

• Прокат листовой горячекатанный по ГОСТ 19903-74

• Уголки стальные горячекатанные равнополочные ГОСТ 8509-86

Заготовка элементов опор производится с помощью гильотины и ножниц.

Также при производстве опор применяются следующие расходные материалы:

• Электроды тип 350А по ГОСТ 9466-75 сварка по ГОСТ 5264-80

• Сварочная проволока Св-08А по ГОСТ 2246-70 сварка по ГОСТ 14771-76

На готовые опоры наносится антикоррозийное покрытие в соответствии с СНиП 2.04.07-86 или органосиликатная битумно-резиновая мастика МБР-ОС-Х 150 по ТУ 5775-003-27449797-94

Рекомендации по применению

Опоры настоящего стандарта рекомендовано использовать на тепловые сети, произведенные по ТУ 5768-001-23085909-97 и ТУ 5768-001-11146497-97 с защитной оболочкой из оцинкованной витой стали или полиэтилена. Данные тепловые сети транспортируют субстанцию с давлением до 1,6 Мпа и темепартурой теплоносителя до 150 градусов Цельсия. Опоры применяются к тепловым сетям условным диаметром от 50 до 1000 мм на все позиции, а также до 1400 мм на некоторые позиции.

Как правильно выбрать

На диаметрах трубопровода от 219 мм в зависимости от внешней гидрозащитной оболочки тепловой сети выбирается поставляемый тип опор. В случае если оболочка полиэтиленовая, то опора поставляется вида СПОк. Если оболочка стальная, то поставляемая опора СПОн. Если скользящая подкладная опора устанавливается в футляре, то на прямых участках следует выбирать тип ФСО1, а на участках трассы, приближенных к поворотам, устанавливаются ФСО2.

Транспортировка

Транспортировка опор регламентируется пунктом 8.2 серии 1-497-1997.00.000 и разрешена любым видом транспорта. Башмаки, комплекты хомутов с болтами и гайками транспортируются совместно.

Хранение

В соответствии с пунктом 8.1 серии 1-497-1997.00.000 условия хранения должны соответствовать группе 2 (с). Тип атмосферы регламентируется по ГОСТ 15150-69. Опоры хранят в закрытых помещениях, рассортированные по маркам и видам. Помещение должно быть сухим для исключения появления преждевременной коррозии.

Контроль качества, гарантия и срок эксплуатации

Контроль качества, гарантийные обязательства и срок эксплуатации регламентируются в ТУ заводов-производителей. Контроль сварных швов на опорах регламентируется СНиП III-18-75. Срок эксплуатации должен фигурировать в сертификате качества, который прилагается к поставляемым опорам. Данный срок зависит от выбранной марки стали, типа опоры и климатического района эксплуатации данных опор.

Монтаж

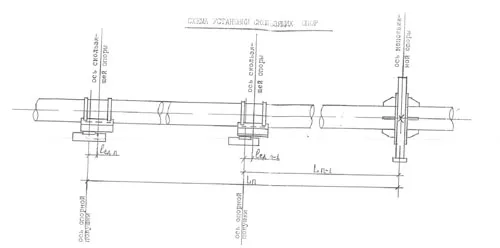

Максимальное расстояние между скользящими опорами указано в таблице 9

ДУ	СПО	СПОк	СПОн	ФСО1 и ФСО2
50	5	-	-	5
65	5,5	-	-	5,5
80	6	-	-	6
100	7	-	-	7
125	8	-	-	8
150	9	-	-	9
200	-	10	11,5	10
250	-	10	14	10
300	-	12	15	12
400	-	12	15	12
500	-	12	16	12
600	-	12	16,5	12
700	-	13	18,5	13
800	-	13	19	13
900	-	14	19	14
1000	-	14	20	14
1200	-	14	20	-
1400	-	14	20	-

Таблица 9. Максимальное расстояние между опорами (м)

Величина сдвига скользящих опор от центра опорной конструкции определяется по следующей формуле:

Формула 1. Сдвиг скользящей опоры от центра опорной конструкции.

Где α=0,012 мм/м – коэффициент линейного расширения стали

L – расстояние от неподвижной опоры до скользящей опоры

t – расчетная температура теплоносителя (градусы Цельсия)

tмонт – температура наружного воздуха при монтаже опоры (градусы Цельсия)

t_p.o.– расчетная температура отопления

Для Санкт-Петербурга принимаются следующие значения:

t=150⁰C, t_p.o.=-26⁰C

Ряд примеров данных сдвигов приведены в таблице 10.

Данные подкладные опоры монтируются на опорные подушки. Площадь подушки опоры принимается из расчета нагрузки 4 кгс/см²и коэффициента перегрузки 1,15. Перед монтажом на опорную подушку наносятся риски центра опоры с учетом выше рассчитанного сдвига. На трущиеся поверхности наносится смазка. На подушку скользящей опоры укладывается два слоя узола (бризола) с напуском 15-30 мм в каждую сторону. После завершения монтажа трубопровода и проведения всех сварочных работ уточняется положение скользящих опор и стягиваются хомуты. Точность совпадения рисок должна быть ±1 см.

Рисунок 15. Схема установки скользящих опор.

Величина сдвига l_сд(см) оси скользящей опоры относительно оси опорной конструкции приведены в таблице 10.

Температура окружающего воздуха	Расстояние от скользящей опоры до неподвижной опоры
	20	40	60	80	100	120	140	160	180	200
-26	2	4	6	8	11	13	15	17	19	21
-20	2	4	6	8	10	12	14	16	18	20
-10	2	4	5	7	9	10	12	14	16	17
0	2	3	5	6	7	9	10	12	13	15
10	1	3	4	5	6	8	9	10	11	13
20	1	2	3	4	5	6	7	8	9	10
30	1	2	2	3	4	5	5	6	7	8

Таблица 10. Сдвиг оси подкладной опоры относительно оси опорной подушки.

Вес изделия

Опоры трубопровода 1-487-1997.00.000
Вес (кг)
Диаметр	СПО.100	СПО.150	СПО200	СПОк.100	СПОк.150	СПОк.200	СПОн.100	СПОн.150	СПОн.200
57/125	2,70	3,50	4,50
57/140	2,90	3,60	4,50
76/140	3,10	3,70	4,60
76/160	3,30	3,90	4,90
89/160	3,30	4,00	5,00
89/180	3,30	4,00	5,00
108/180	3,40	4,10	5,10
108/200	3,50	4,20	5,10
108/250	3,70	4,50	5,30
133/200	3,70	4,40	5,40
133/225	3,80	4,80	5,70
133/250	3,90	4,80	5,50
159/250	4,60	5,60	6,60
159/315	4,80	5,60	5,80
219/315				5,20	6,00	6,80	5,80	6,70	7,60
159/400				6,40	6,80	7,80	7,10	7,50	8,60
273/400				6,30	7,30	8,30	6,90	8,00	9,20
273/500				8,80	8,10	9,40	8,80	8,20	9,40
325/400				9,50	11,00	12,50	10,80	12,60	14,60
325/450				9,60	11,20	12,70	10,80	12,70	15,50
325/500				10,10	10,70	12,40	11,20	12,10	14,30
426/500				12,90	15,10	17,20	15,30	17,00	20,30
426/560				13,60	14,50	16,90	15,90	16,50	19,70
426/630				14,10	15,80	18,50	15,30	16,70	20,00
530/630				20,40	24,10	57,00	24,30	28,40	32,50
530/710				20,20	23,60	26,00	24,20	28,00	32,70
630/800				21,90	27,10	31,00	27,60	32,00	36,60
720/900				33,40	38,50	50,10	40,30	45,70	63,10
820/1000				39,80	45,60	53,00	48,40	54,50	62,30
920/1100				47,00	54,70	62,20	57,20	65,50	73,60
1020/1200				51,60	57,60	65,50	64,40	70,60	79,00
1220/1400				90,00	86,00	102,40	92,10	101,80	114,60
1420/1600				106,50	118,10	137,60	121,40	129,30	149,70

Опоры трубопровода 1-487-1997.00.000
Вес (кг)
Диаметр	ФСО1	ФСО2
57/125/325	4,70	3,20
57/140/325	4,70	3,80
76/140/325	4,70	3,80
76/160/377	5,90	3,90
89/160/377	5,90	3,90
89/180/377	5,80	4,00
108/180/377	5,80	4,00
108/200/377	5,20
108/200/426		4,00
108/250/377	5,15
108/250/426		3,90
133/200/426	5,70	4,00
133/225/426	5,60	4,10
133/250/426	5,90	4,10
159/250/426	5,90	4,50
159/315/426	5,70
159/315/530		5,20
219/315/530	6,70	5,20
219/400/530	7,60	6,20
273/400/530	7,60
273/400/630		6,50
325/400/630	11,40	6,50
325/450/630	11,30	9,20
325/500/630	11,05	9,10
426/500/720	18,90	14,20
426/560/720	18,95	14,50
426/630/820	21,10	17,80
530/630/820	22,30	17,90
530/710/920	24,10	20,20
630/800/1020	28,90	22,60
720/900/1220	36,10	32,70
820/1000/1220	38,60	35,50
920/1100/1420	50,20	47
1020/1200/1420	53,50	46,8
