Винтовые сваи 76

Описание

Чтобы строение был устойчивым и безопасным, оно должно стоять на прочном, надежном основании. К таким относятся, в первую очередь, свайные фундаменты.

Винтовые сваи, являют собой опоры для быстрого сооружения фундамента. Погружаются винтовые опоры в любой вид почвы, (кроме скальной).

Винтовые сваи диаметром 76 мм чаще всего изготавливаются из металла, предоставляя собой цилиндр со специальными лопастями для ввинчивания.

Назначение

76-миллиметровые винтовые сваи используют в качестве фундаментных опор для заборов, ворот (в том числе и откатных), беседок, террас, причалов, хозяйственных построек и других легких каркасных или бревенчатых сооружений.

Ввиду ограниченных несущих способностей винтовых опор, такие фундаменты не используются для строительства домов из кирпича.

Но успешно применяются:

  1. В одноэтажном строительстве.
  2. Для сооружения гаража, ангара, склада.
  3. Террасы, беседки.
  4. Заборов, ограждений.

А также, гидротехнических построек: пирсов, мостов, причалов.

Видео

Преимущество изделий

Основной плюс винтовых опор дм 76 мм в том, что их можно инсталлировать в любом месте, не повреждая корней деревьев и не уничтожая ухоженных газонов. Так как они требуют минимума земляных работ.

Установка выполняется независимо от погодных условий и чаще всего без привлечения гидравлической техники. Это удобно если подход к месту строительства ограничен, а также экономно, так как не нужно подключать бригаду специалистов и габаритную технику.

Винтовые сваи диаметром 76 мм отличаются:

  • Быстрым погружением в почву;
  • Высокими конструктивно-технологическими характеристиками;
  • Надежностью и прочностью;
  • Долговечностью;
  • Оптимальным соотношением цены и качества.

Винтовые сваи 76 мм способны сразу воспринимать проектные нагрузки. Поэтому начать возводить фундамент можно сразу после монтажа опор.

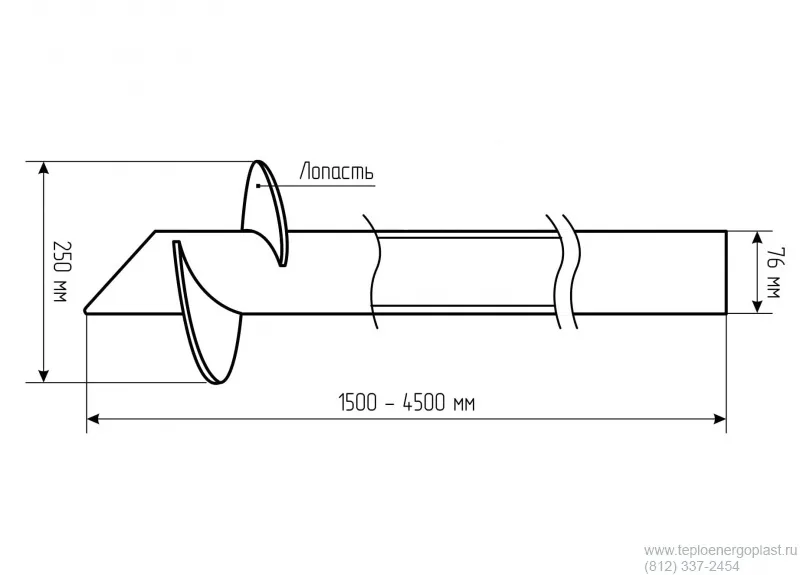

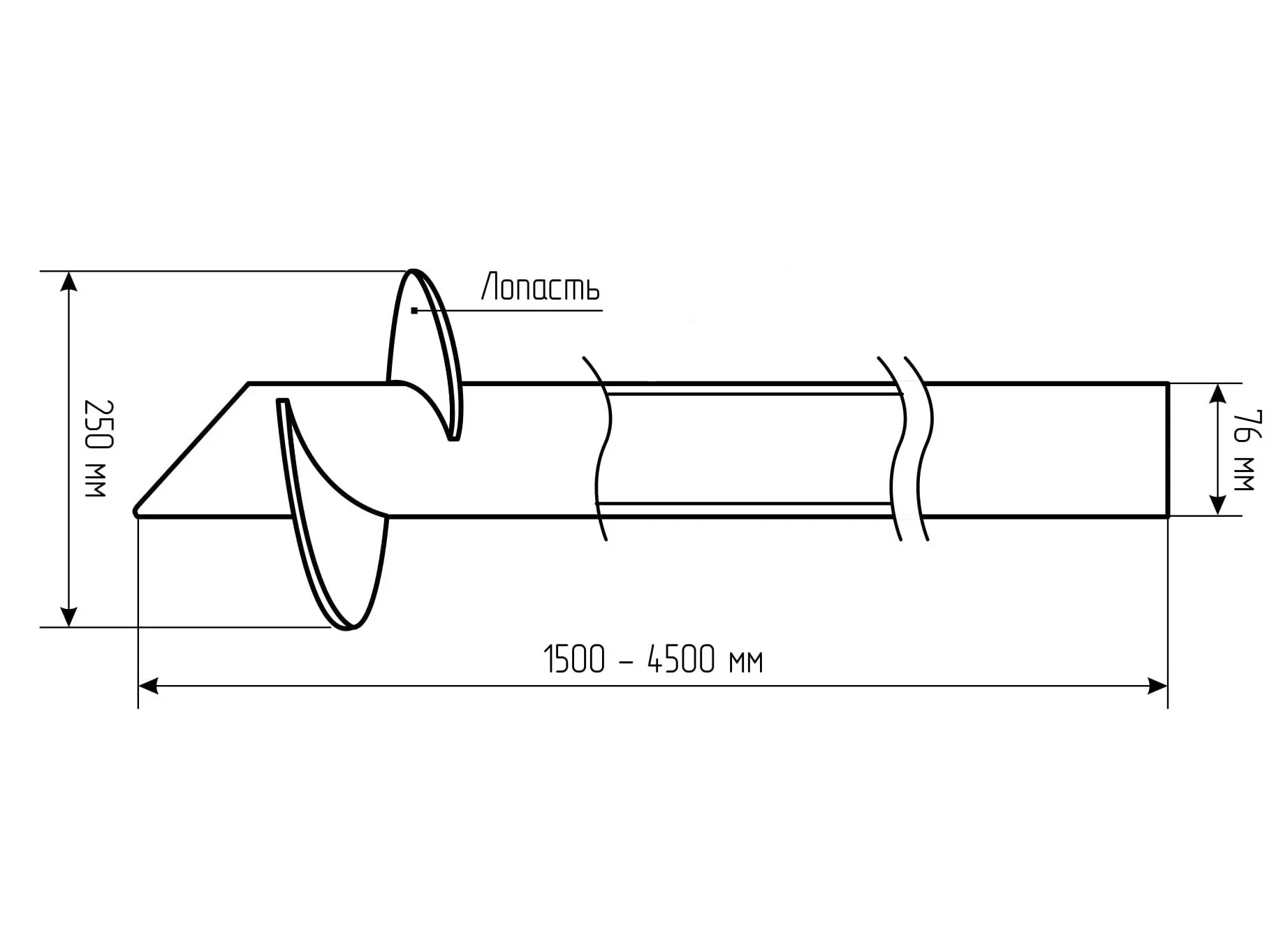

Конструкция

Винтовая опора диаметром 76 мм – это металлический цилиндр длиной около 25 м.

Благодаря особенной форме лопастей, что начинаются с самой острой части и заканчиваются на цилиндрической части ствола, винтовая свая легко погружается в почву, даже без помощи специальной механизированной техники.


Винтовые опоры производятся при помощи сварки или литья.

Разновидность

Классифицируют  винтовые по способу изготовления и конструктивным особенностям.

Способ изготовления:

  1. Сваривание.
  2. Литье.

Сварные опоры создаются путем соединения разных частей. Доступные и дешевые. В связи с чем, используются чаще остальных. Не отличаются высокой прочностью, поэтому для более серьезных конструкций укрепляются бетоном.

Литые винтовые сваи изготавливаются из качественного металла. Не имеют швов, каких-либо зазоров, не подвергаются коррозии и отличаются максимальной надежностью. Литые сваи выдерживают в 2 раза большую нагрузку, нежели сварные.

Согласно конструкции выделяют:

  1. Широколопастные сваи (одновитковые/двухвитковые).
  2. Узколопастные сваи (многовитковые/трубчатые).

Одновитковые опоры подходят для малоэтажного строительства и установки ограждений.

Двухвитковые сваи использоваться на проблемной почве. Их отличают значительные несущие способности, что позволяет возводить на них двухэтажные здания, тяжелые ограждения, гидротехнические конструкции.

Многовитковые сваи, также без особых усилий погружаются в плотный грунт и землю с каменистыми включениями.

Трубчатые сваи не имеют острия в нижней части цилиндра, как все другие виды опор.

По сути – это просто открытая труба, что в процессе внедрения заполняется землей. Используются трубчатые изделия для установки опор в постоянно промерзающий грунт.

Размер

Размерный ряд, который предлагает компания «ТеплоЭнергоПласт» включает винтовые опоры диаметром от 57 мм до 108 мм.

Каждая свая имеет допустимый предел нагрузки, поэтому опоры подбираются для постройки индивидуально, исходя из ее расчетных размеров и предполагаемого веса.

Самые тонкие 57-миллиметровые сваи используются для установки заборов из сетки Рабица или металлических прутьев. То есть таких, что не имеют глухих плоскостей и не испытывают больших ветровых нагрузок.

Характеристики

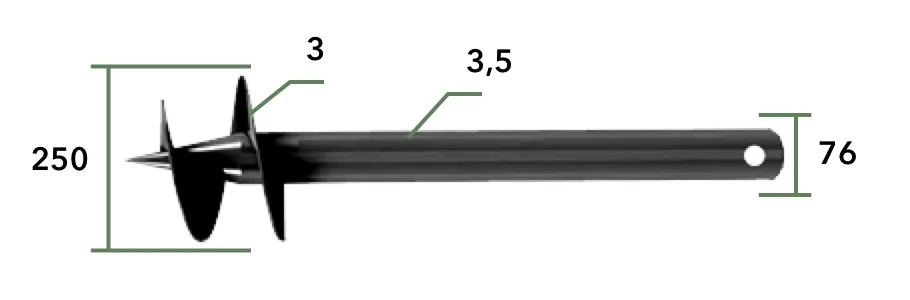

Технические характеристики винтовых свай 76 мм:
Толщина стенки 3,5 мм
Диаметр лопасти 250 мм
Толщина лопасти 4,0 мм
Несущая способность до 3 000 кг
Длина ствола от 1500 до 5000 мм
Цена от 950 до 2000 руб.

Вес

Винтовая свая 76 мм
Диаметр сваи (мм) Длина ствола (мм) Толщина стенки сваи (мм) Вес (кг)
76 1500 3,5 11,2
76 1650 3,5 12,2
76 1800 3,5 13,1
76 2000 3,5 14,4
76 2500 3,5 17,5
76 3000 3,5 20,6
76 3500 3,5 23,8
76 4000 3,5 26,9
76 4500 3,5 30,0
76 5000 3,5 33,1

Материалы

Обычно винтовая свая 76 мм — строительный элемент, изготовленный из высококачественной стали, состоящий из наконечника с лопастью или многовитковой спиралью и трубчатого ствола.

Однако по материалу, кроме стали, винтовые сваи, также бывают деревянными, бетонными, железобетонными.

Рекомендации по применению

76-миллиметровые сваи используют в качестве фундаментных опор для заборов, ворот (в том числе и откатных), беседок, террас, причалов, хозяйственных построек и других легких каркасных или бревенчатых сооружений.

Как правильно выбрать

Чтобы правильно выбрать винтовые сваи нужно, прежде всего, учитывать:
  1. Вид почвы.
  2. Уровень влажности.
  3. Уровень промерзания почвы.
  4. Обустройство территории (наличие/отсутствие рядом скульптур, памятников, деревьев и т.д.).
  5. Определение несущей способности сооружения.

И только после этого внимание стоит уделить  внимание материалу винтовых свай, их длине, виду наконечника и диаметру лопастей.

Транспортировка

В первую очередь при транспортировке винтовых опор необходимо сохранить цельность противокоррозионной обивки. Поэтому при погрузке дно кузова или умягчают или укладывают на два деревянных брусья, способные амортизировать тряску во время перемещения.

Если размер винтовых опор больше 5 м, - нужно воспользоваться услугами логистики.

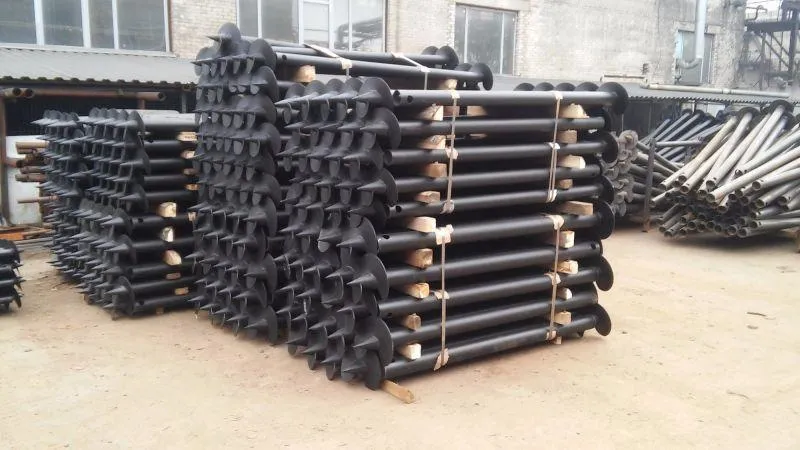

Хранение

Ввиду того, что компания «ТеплоЭнергоПласт» гарантирует срок службы винтовых свай больше 50-ти лет в условиях эксплуатации в водной и кислой среде - сваям, находящимся в защищенном помещении ничего в принципе, не может угрожать.



К тому же:

  1. Перед покраской сваи проходят грунтование.
  2. Винтовые сваи укладываются на специальные поддоны, что исключает механические повреждения защитного слоя или их деформацию.
  3. Складское помещение «ТеплоЭнергоПласт» защищено от влаги.

Поэтому, винтовые сваи только сверху укрываются пленкой в целях защиты от пыли.

Контроль качества, гарантия и срок эксплуатации

При правильном расчете свайного поля фундамент обеспечивает высокую прочность, как минимум, на 50 лет.

Заводское изготовление и контроль качества гарантируют долговечность и полное соответствие винтовых опор заявленным параметрам.

Качество, гарантия и срок эксплуатации регламентируется стандартами:

  • СП 50-102-2003 и СНиП 2.02.03-85;
  • ГОСТ 12248-96;
  • ГОСТ 27751-88.

И другой документацией регулирующей производство и условия применения винтовых свай.

Монтаж

Устанавливают винтовые опоры вручную или при помощи гидравлических механизмов.

Самостоятельно установить винтовые сваи 76 мм можно. Но, несмотря на их простой монтаж все же следует доверить его профессионалам. Специалисты правильно исследуют участок, на котором ведется строительство, точно определят тип грунта, ознакомятся со строительным проектом и сделаю правильный выбор в пользу того или другого диаметра сваи.

По результатам исследования территории, можно точно рассчитать нужное количество свай и на какую глубину их нужно монтировать.

Квалифицированный подход к делу – гарантия того, что постройка на 76 мм сваях, простоит около 50 лет, без дополнительного ремонта и обслуживания.

При монтаже винтовых свай нужно руководствоваться ГОСТ 32867-2014, СП 70.13330.2012, СП 50-102-2003, а также соблюдать требования правил охраны труда, пожарной безопасности и охраны окружающей среды.

Цены

Винтовая свая 76 мм
Диаметр сваи (мм) Длина ствола (мм) Толщина стенки сваи (мм) Диаметр лопасти (мм) Толщина лопасти (мм) Цена (руб)
76 1500 3,5 250 4,0 950
76 1650 3,5 250 4,0 980
76 1800 3,5 250 4,0 1050
76 2000 3,5 250 4,0 1100
76 2500 3,5 250 4,0 1200
76 3000 3,5 250 4,0 1350
76 3500 3,5 250 4,0 1500
76 4000 3,5 250 4,0 1650
76 4500 3,5 250 4,0 1800
76 5000 3,5 250 4,0 2000

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Как защитить винтовую сваю на выходе из земли?
Чтобы защитить винтовые сваи от ржавчины на выходе из земли, их обрабатывают антикоррозийными веществами, а также заполняют полости труб цементным раствором.
Сваи могут подвергаться обработке защитными средствами не только в заводских условиях, но и непосредственно, на стройплощадке, поэтому защитные манипуляции, также уместно проводить и после установки опор.
Какой выбрать диаметр сваи для монтажа забора из профилированного листа?
Забор из профилированного листа – это одна из самых простых конструкций, поэтому здесь целесообразно купить винтовые сваи диметром 76 мм и длиной около 3 м (исходя из высоты забора).
В каких случаях применяется монтаж винтового фундамента с помощью автотехники?

Установка винтовых свай с помощью спецтехники возможна на любых грунтах.

Однако особенно показано применение специализированной техники:

  • Вблизи водоемов (при сооружении причала, моста, пирса и т.д.);

  • Если требуется применение опор больших размеров;

  • Нет места для разворота ручного рычага (на месте установки растут деревья, находятся скульптуры и другие препятствия).

Включая срочность возведения винтового фундамента, так как ручная установка требует намного больше времени.

Какие сроки монтажа винтового фундамента под дом 8*12 метров?
В компании «ТеплоЭнергоПласт» установка свайного фундамента 8*12 м проводится в строгой последовательности, в соответствии с проектной документацией и занимает 1-2 дня монтажных работ.
С какой целью бетонируется внутренняя часть винтовой сваи?
Бетонирование свай применяется для обеспечения прочности фундамента. Залитый бетон внутрь сваи значительно повышает стойкость опоры и увеличивает срок ее эксплуатации.
Так как после проведенного бетонирования внутри трубы не возникает коррозии, поскольку из нее вытесняется весь воздух.
