Винтовые сваи 57
Описание
Конусно-спиральные винтовые сваи с диаметром 57 мм позволяют сократить затраты при сооружении забора, террасы, легкой теплицы или беседки. С экономией до 60% денежных средств и до 90% времени только на установке фундамента!
Но у этого метода есть и другие преимущества – ввинчивать сваи можно при любой погоде, без предварительной подготовки участка, вручную или с помощью простого механизированного оборудования. После их установки вам не придется убирать территорию от грязи и строительного мусора, сопровождающего работы по возведению других видов фундамента. Кроме того, винтовые сваи готовы принимать нагрузку сразу же после закручивания.
Назначение
Самые тонкие 57-миллиметровые сваи используются для установки заборов из сетки Рабица или металлических прутьев. То есть таких, что не имеют глухих плоскостей и не испытывают больших ветровых нагрузок. Завинчивать опоры нужно ниже глубины сезонного промерзания грунта или зоны пучения, которая для Центральной России составляет от 80 до 150 см.
Несущая способность 57-миллиметровых свай – около 800 кг.
- Для ограждений сеткой Рабица;
- Теплиц, беседок;
- Для навесов, гаражей;
- Дизайн-инсталляций;
- Летних сооружений, домашних складов.
Проектирование фундаментов на винтовых опор осуществляется в соответствии предписаниями СП 24.13330.2011.
Видео
Преимущество изделий
Основной плюс винтовых опор диаметром 57 мм – инсталляция в любом месте, без повреждений корней деревьев и уничтожения ухоженных газонов, вблизи находящих монументов, памятников и т.д.
Установка выполняется независимо от погодных условий и чаще всего без привлечения гидравлической техники. Это удобно если подход к месту строительства ограничен, а также экономно, так как не нужно подключать бригаду специалистов и габаритную технику.
- Быстро погружаются в почву;
- Эффективно укрепляют откосы;
- Отличаются быстрым монтажом (1 день);
- Не требуют затратных и объемных земляных работ;
- Имеют умеренную прочность;
- Низкую цену.
Позволяют возводить ровные фундаменты на участке с большими перепадами по высоте.

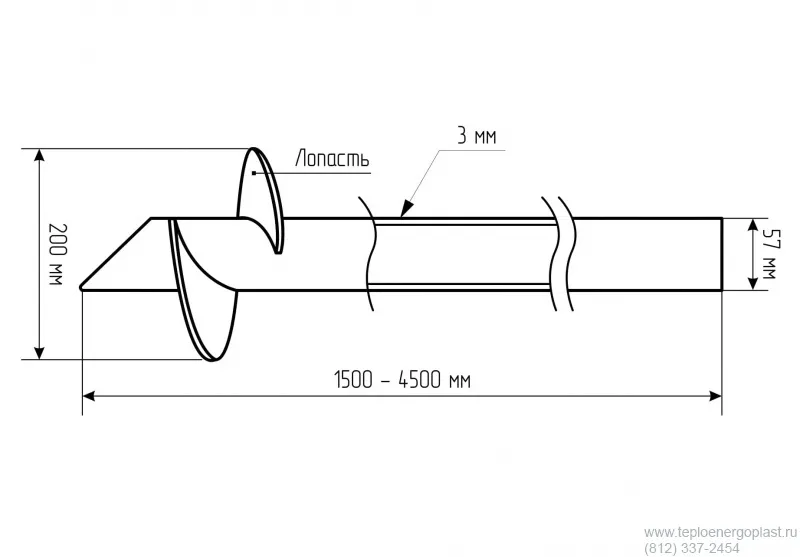

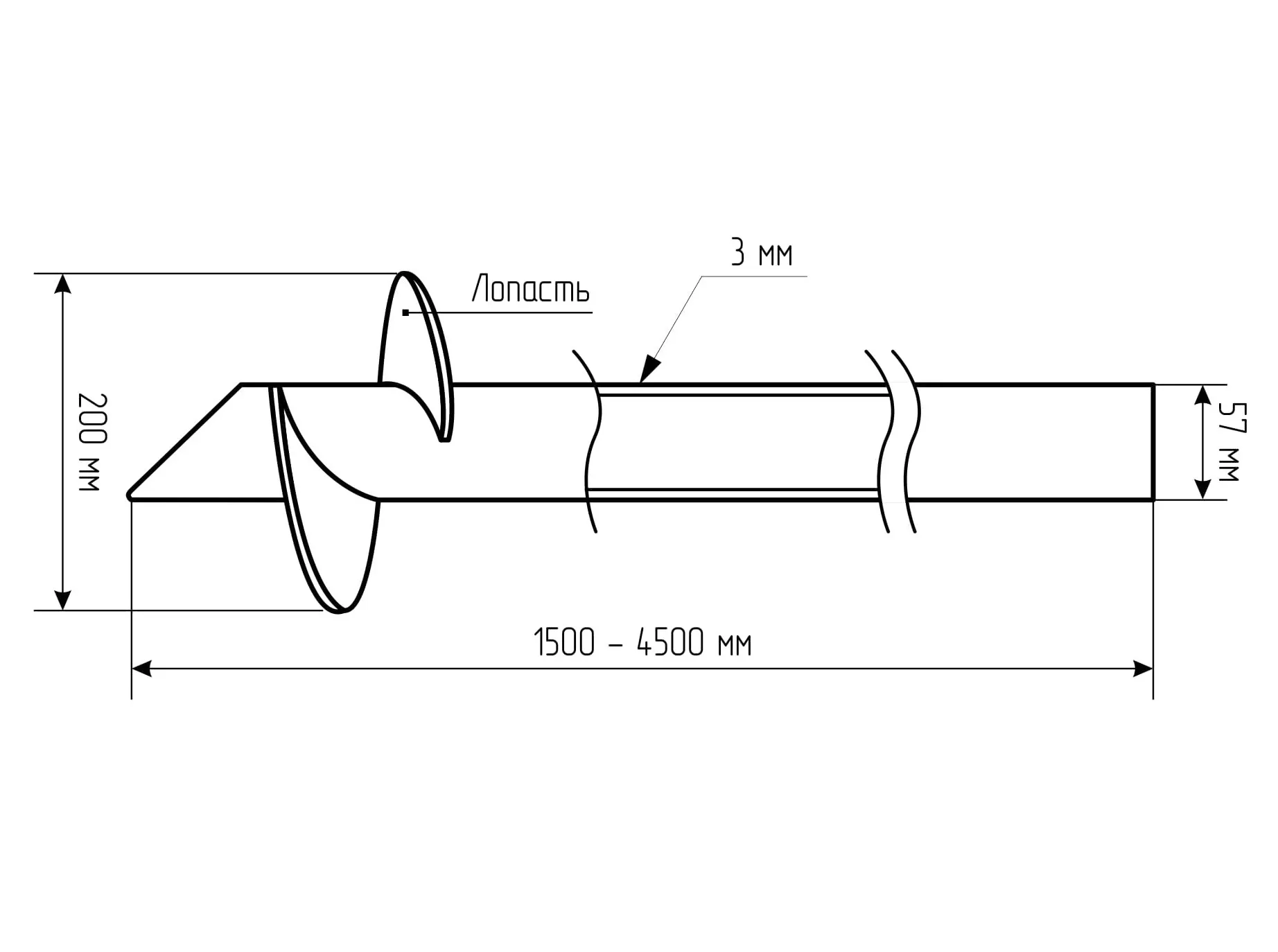

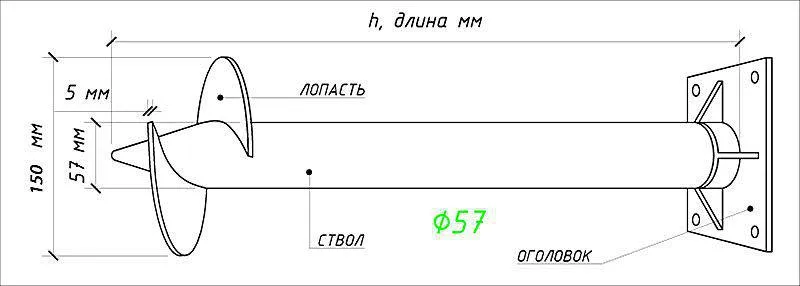

Конструкция
Винтовая опора диаметром 57 мм – это металлический цилиндр длиной около 15 м.
Благодаря особенной форме лопастей, что начинаются с самой острой части и заканчиваются на цилиндрической части ствола, винтовая свая легко погружается в почву, даже без помощи специальной механизированной техники.
Винтовые сваи производятся методом литья или путем сваривания отдельных частей.
Разновидность
Классифицируют винтовые по способу изготовления и конструктивным особенностям.
Способ изготовления:
- Сваривание.
- Литье.
Сварные опоры создаются путем соединения разных частей. Доступные и дешевые. В связи с чем, используются чаще остальных. Не отличаются высокой прочностью, поэтому для более серьезных конструкций укрепляются бетоном.
Литые винтовые сваи изготавливаются из качественного металла. Не имеют швов, каких-либо зазоров, не подвергаются коррозии и отличаются максимальной надежностью. Литые сваи выдерживают в 2 раза большую нагрузку, нежели сварные.

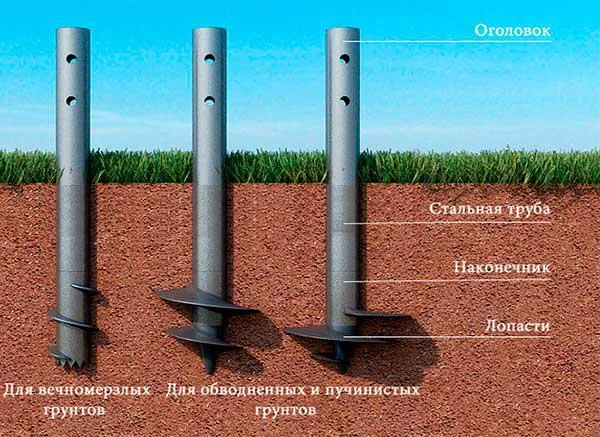

Согласно конструкции выделяют:
- Широколопастные сваи (одновитковые/двухвитковые).
- Узколопастные сваи (многовитковые/трубчатые)
Одновитковые опоры подходят для малоэтажного строительства и установки ограждений.
Двухвитковые сваи использоваться на проблемной почве. Их отличают значительные несущие способности, что позволяет возводить на них двухэтажные здания, тяжелые ограждения, гидротехнические конструкции.
Многовитковые сваи, также без особых усилий погружаются в плотный грунт и землю с каменистыми включениями.
Трубчатые сваи не имеют острия в нижней части цилиндра, как все другие виды опор.
По сути – это просто открытая труба, что в процессе внедрения заполняется землей. Используются трубчатые изделия для установки опор в постоянно промерзающий грунт.
Размер
Размерный ряд, который предлагает компания «ТеплоЭнергоПласт» включает винтовые опоры диаметром от 57 мм до 108 мм.
Каждая свая имеет допустимый предел нагрузки, поэтому опоры подбираются для постройки индивидуально, исходя из ее расчетных размеров и предполагаемого веса.
Самые тонкие 57-миллиметровые сваи используются для установки заборов из сетки Рабица или металлических прутьев. То есть таких, что не имеют глухих плоскостей и не испытывают больших ветровых нагрузок.
Характеристики
Технические характеристики винтовых свай 57 мм: | |
Толщина стенки | 3,5 мм |
Диаметр лопасти | 200 мм |
Толщина лопасти | 4,0 мм |
Несущая способность | до 1500 кг |
Длина ствола | от 1500 до 5000 мм |
Цена | от 700 до 1650 руб/шт. |
Вес
Винтовая свая 57 мм | |||
Диаметр сваи (мм) | Длина ствола (мм) | Толщина стенки сваи (мм) | Вес (кг) |
57 | 1500 | 3,5 | 8,1 |
57 | 1650 | 3,5 | 8,8 |
57 | 1800 | 3,5 | 9,5 |
57 | 2000 | 3,5 | 10,4 |
57 | 2500 | 3,5 | 12,7 |
57 | 3000 | 3,5 | 15,0 |
57 | 3500 | 3,5 | 17,3 |
57 | 4000 | 3,5 | 19,6 |
57 | 4500 | 3,5 | 21,9 |
57 | 5000 | 3,5 | 24,2 |
Материалы
Обычно винтовая свая — это металлический строительный элемент, состоящий из наконечника с лопастью или многовитковой спиралью и трубчатого ствола. Однако по материалу, кроме стали, винтовые сваи, также бывают деревянными, бетонными, железобетонными.
Рекомендации по применению
Винтовые сваи диаметром 57 мм рекомендуется применять для сооружения фундамента легких построек.
Поэтому 57-миллиметровые сваи обычно используют для террас, беседок, легких заборов, теплиц, гаражей, террас, пирсов, причалов, навесов и т.д.
Как правильно выбрать
Винтовая свая дм 57 мм наиболее дешевая, но есть расчетный предел нагрузки. Выбирая дм сваи важно учитывать: особенности почвы и ее рельеф, вид строительных материалов, вес будущего сооружения, в том числе погодные условия.
- Вид почвы.
- Уровень влажности.
- Уровень промерзания почвы.
- Обустройство территории (наличие/отсутствие рядом скульптур, памятников, деревьев и т.д.).
- Определение несущей способности сооружения.
И только после этого внимание стоит уделить внимание материалу винтовых свай, их длине, виду наконечника и диаметру лопастей.
Транспортировка
В первую очередь при транспортировке винтовых опор необходимо сохранить цельность противокоррозионной обивки. Поэтому при погрузке дно кузова или умягчают или укладывают на два деревянных брусья, способные амортизировать тряску во время перемещения.
Если размер винтовых опор больше 5 м, - нужно воспользоваться услугами логистики.
Хранение
Ввиду того, что компания «ТеплоЭнергоПласт» гарантирует срок службы винтовых свай больше 50-ти лет в условиях эксплуатации в водной и кислой среде - сваям, находящимся в защищенном помещении ничего в принципе, не может угрожать.
- Перед покраской сваи проходят грунтование.
- Винтовые сваи укладываются на специальные поддоны, что исключает механические повреждения защитного слоя или их деформацию.
- Складское помещение «ТеплоЭнергоПласт» защищено от влаги.
Поэтому, винтовые сваи только сверху укрываются пленкой в целях защиты от пыли.
Контроль качества, гарантия и срок эксплуатации
При правильном расчете свайного поля фундамент обеспечивает высокую прочность, как минимум, на 50 лет.
Заводское изготовление и контроль качества гарантируют долговечность и полное соответствие винтовых опор заявленным параметрам.
- СП 50-102-2003 и СНиП 2.02.03-85;
- ГОСТ 12248-96;
- ГОСТ 27751-88.
И другой документацией регулирующей производство и условия применения винтовых свай.
Монтаж
Устанавливают винтовые опоры вручную или при помощи гидравлических механизмов.
Самостоятельно установить винтовые сваи 57 мм можно. Но, несмотря на их простой монтаж все же следует доверить его профессионалам. Специалисты правильно исследуют участок, на котором ведется строительство, точно определят тип грунта, ознакомятся со строительным проектом и сделаю правильный выбор в пользу того или другого диаметра сваи.
По результатам исследования территории, можно точно рассчитать нужное количество свай и на какую глубину их нужно монтировать.
Квалифицированный подход к делу – гарантия того, что постройка на 57 мм сваях, простоит около 50 лет, без дополнительного ремонта и обслуживания.
При монтаже винтовых свай нужно руководствоваться ГОСТ 32867-2014, СП 70.13330.2012, СП 50-102-2003, а также соблюдать требования правил охраны труда, пожарной безопасности и охраны окружающей среды.
Цены
Винтовая свая 57 мм | |||||
Диаметр сваи (мм) | Длина ствола (мм) | Толщина стенки сваи (мм) | Диаметр лопасти (мм) | Толщина лопасти (мм) | Цена (руб) |
57 | 1500 | 3,5 | 200 | 4,0 | 700 |
57 | 1650 | 3,5 | 200 | 4,0 | 770 |
57 | 1800 | 3,5 | 200 | 4,0 | 850 |
57 | 2000 | 3,5 | 200 | 4,0 | 880 |
57 | 2500 | 3,5 | 200 | 4,0 | 980 |
57 | 3000 | 3,5 | 200 | 4,0 | 1050 |
57 | 3500 | 3,5 | 200 | 4,0 | 1150 |
57 | 4000 | 3,5 | 200 | 4,0 | 1250 |
57 | 4500 | 3,5 | 200 | 4,0 | 1450 |
57 | 5000 | 3,5 | 200 | 4,0 | 1650 |
Цена на продукцию
Полный прайс-лист на продукцию находится в разделе стоимость продукции
Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.
Вопросы - Ответы
Все вопросы ответыК применению гидроизоляционной муфты прибегают в том случае, если сваю надо «нарастить» путем сварки. И чтобы стыки не остались беззащитными и не проржавели через пару лет, используют гидроизоляционные муфты, которые увеличивают срок службы винтового фундамента.
Однако эпоксидная смола не защищает опору от механических повреждений, поэтому в компании «ТеплоЭнергоПласт» сваи покрываются стойким антикоррозионным полимерным покрытием, что повышает резистентность опоры к разным механическим воздействиям.
Однако если дом, сооружаемый из бруса, планируется быть с одноэтажной конструкцией, можно использовать винтовые сваи и меньшего диаметра – 89 мм.
