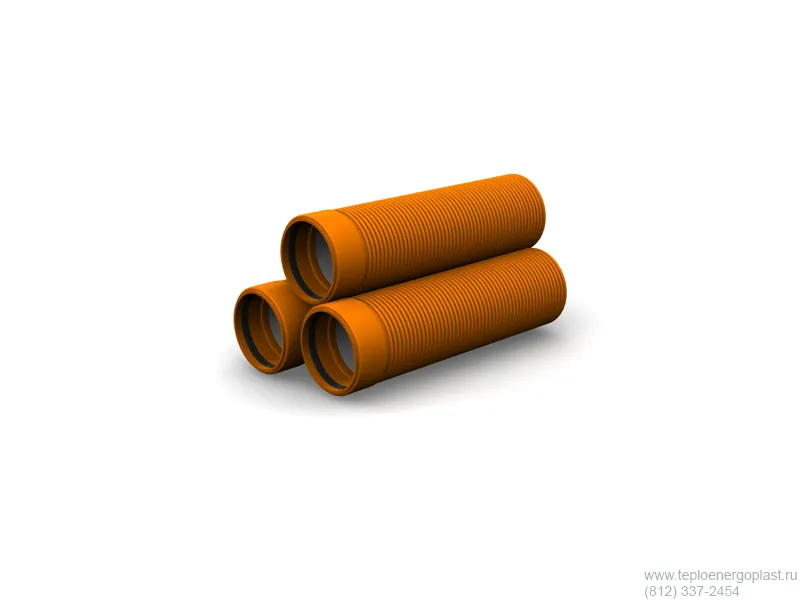

Гофрированная канализация

Описание

Гофрированная канализация – это составная часть водоотведения, которая предназначена для хозяйственно-бытовых вод и удаления продуктов жизнедеятельности человека. Данная канализация является безнапорной, наружной и прокладывается в местах с повышенной внешней нагрузкой (магистрали, тяжелый грунт и т д). Гофрированную канализацию иногда называют корругированной. Данная канализация является одним из видов канализации со структурированной стенкой. Производится данная канализация из полипропилена (ПП), полиэтилена (ПЭ) и непластифицированного поливинилхлорида (НПВХ) на основании ГОСТ Р 54475-2011. Чаще всего в качестве материала используется полипропилен.

Назначение

Гофрированная канализация выполняет следующие задачи:

• транспортировка хозяйственно-бытовых стоков;
• дренаж;
• водоотведение;
• ливневая канализация;
• отведение промышленных стоков;
• отведение стоков повышенной химической агрессивности, к которым материал трубопровода является химически стойким.

Гофрированная канализация прокладывается чаще всего под землей.

Видео

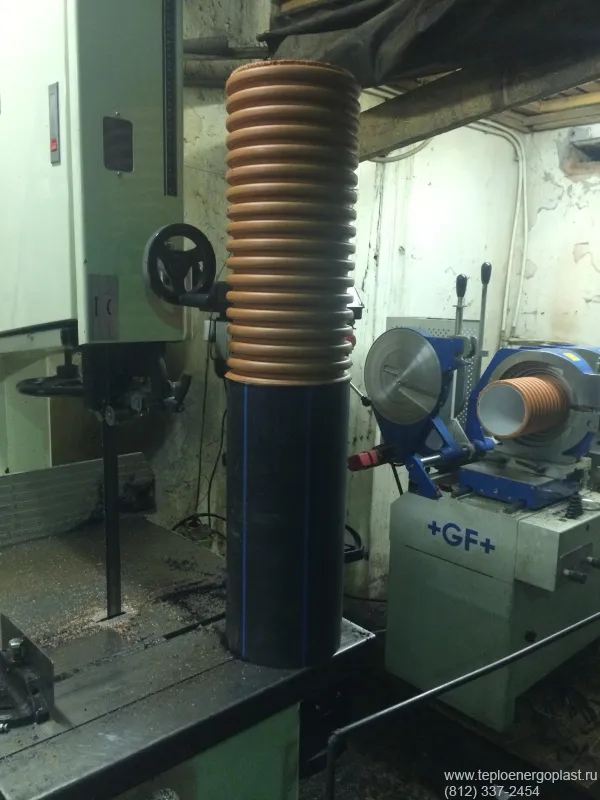

Изготовление перехода с ПНД трубы на гофрированную трубу.

Преимущество изделия

Гофрированная канализация, произведенная из полимеров, обладает рядом преимуществ перед своими аналогами, такими как чугун, сталь, железобетон и так далее:

• небольшой вес изделий;
• простота при монтаже канализации;
• долговечность изделий;
• более удобная эксплуатация, повышенная сопротивляемость засорам;
• повышенная стойкость к химически агрессивным субстанциям;
• возможность выполнять дренажные функции.

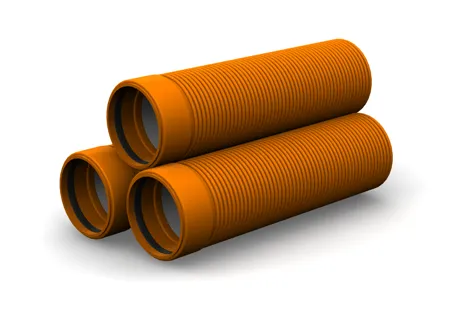

Конструкция

Гофрированная канализация состоит из труб и фасонных частей. Данная канализация имеет внутреннюю гладкую и профилированную наружную поверхность. Гофрированная канализация является типом В ГОСТ Р 54475-2011 и имеет следующие виды:

• с кольцевыми ребрами и сплошным профилем (рисунок 1);
• со спиральным или кольцевым полым профилем (рисунок 2);
• с кольцевым полым профилем (рисунок 3).

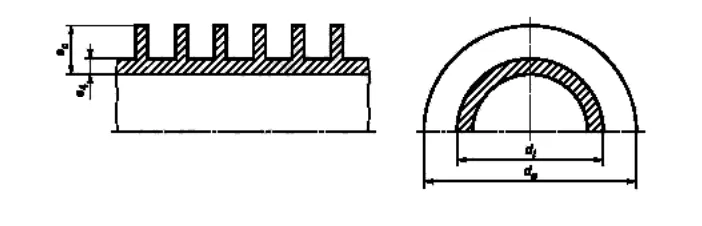

Рисунок 1

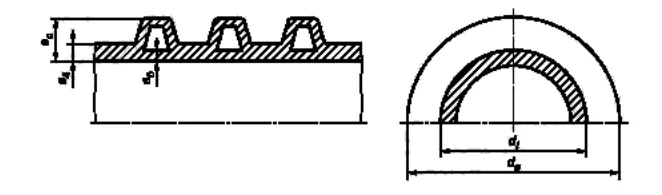

Рисунок 2

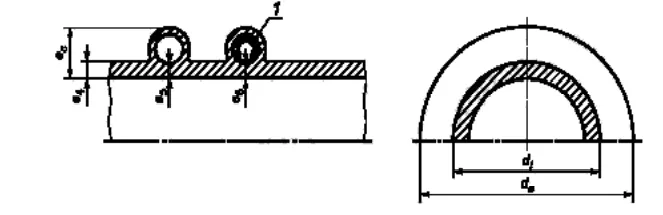

Рисунок 3

Чаще всего гофрированные трубы имеют раструбное соединение, но также могут изготавливаться в виде отрезков без раструба или с приваренным раструбом.

Для изменения направления или диаметра канализационной системы применятся следующие изделия:

• полимерные колодцы;
• тройники;
• переходы;
• отводы, в том числе и седловые.

Также гофрированная канализация комплектуется муфтами и заглушками.

Размеры

Трубы и фасонные части изготавливаются размерами следующих серий:

• серия DN/ID – с номинальным размером, относящимся к внутреннему диаметру;
• серия DN/OD – с номинальным размером, относящимся к наружному диаметру.

Линейка размеров и минимальные толщины стенок должны соответствовать таблице 1 пункта 4.3.1 ГОСТ Р 54475-2011. Размеры раструбов должны соответствовать таблицам 2 и 3 того же ГОСТа. Также канализация характеризуется толщиной стенки. Так как толщина стенки трубы зависит от ее диаметра, то принято использовать понятие класс жесткости. Существуют следующие классы жесткости:

• для DN ≤ 500: SN 4, SN 8 и SN 16;
• для DN >500: SN 2, SN 4, SN 8 и SN 16.

Толщина стенки раструба трубы должна быть такой, чтобы выполнялось следующее условие: номинальная кольцевая жесткость трубы должна быть не менее суммы кольцевых жесткостей раструба и трубного конца. Толщина стенки у фасонных элементов зависит от способа их изготовления и должны соответствовать п 4.3.6 ГОСТ Р 54475-2011.

Характеристики

Для гофрированной канализации существует четыре класса жесткости: SN2, SN4, SN8 и SN16 (кН/м²). Чем больше класс жесткости, тем толще стенка у канализации. Характеристики труб должны соответствовать таблице 7, а характеристики фасонных изделий таблице 8 раздела 5 ГОСТ Р 54475-2011. ПП канализация характеризуется модулем упругости при изгибе до 11900 кгс и пределом текучести при растяжении до 350 кгс/см². Уплотнительные кольца должны быть изготовлены из резины.

Материалы

Материалы, используемые при производстве гофрированной канализации, следующие:

• полипропилен (ПП);
• полиэтилен (ПЭ);
• непластифицированный поливинилхлорид (НПВХ).

Чаще всего при производстве гофрированной канализации используется ПП. Свойства полипропилена, используемого при производстве гофрированной канализации, должны соответствовать пункту 5.2.1.1 ГОСТ Р 54475-2011. Помимо ПП возможно использовать сополимеры полипропилена. Массовая доля полипропилена в композиции не менее 75% для труб, не менее 80 % для литьевых фасонных изделий.

Рекомендации по применению

Гофрированная канализация применяется в местах с повышенной внешней нагрузкой, таких как магистрали, тяжелый грунт. Также гофрированная ПП канализация является негорючей и химически стойкой ко многим агрессивным средам, что расширяет диапазон транспортируемых субстанций. Расчет глубины прокладывания канализации происходит с учетом следующих параметров:

• ежегодное промерзание грунта, регламентируемое СНиП 2.01.01.82;
• рельеф местности;
• глубина соединения с коллектором или другими системами;
• динамическая нагрузка.

Некорректный расчет глубины залегания канализации может привести к ледяным пробкам в зимний период времени. Для справки в средней полосе России глубина промерзания 1,4 м, в районе Севера – до 2,4 м. Т к канализационные стоки обычно имеют плюсовую температуру, то глубина залегания уменьшается на определенную поправку относительно глубины промерзания грунта. Для труб диаметром до 0,5 м эта поправка составляет 0,3 м; для труб от 0,5 м поправка составляет 0,5 м.

Как правильно выбрать?

Трубы, промаркированные знаком «снежинка», могут использоваться при условиях регламентируемы пунктом А.1 ГОСТ Р 54475-2011. Трубы, промаркированные знаком U, могут использоваться на расстоянии более 1 м от зданий. Если маркировка UD, то данные трубопроводы могут использоваться также в пределах зданий в соответствии с условиями п Б.1 ГОСТ Р 54475-2011.

Транспортировка

Транспортировка канализационных полимерных труб осуществляется любым видом транспорта, в соответствии с правилами перевозки грузов и разделом 9 ГОСТ Р 54475-2011, предназначенных для данного вида транспорта. Погрузку и разгрузку пластиковых труб следует совершать так, чтобы исключить возможность их механического повреждения. Подготовленные к погрузке связки канализационных труб перемещают вилочным автопогрузчиком или специальным подъемным механизмом с применением широких строп. На дне кузова грузового автомобиля должны быть уложены прокладки, которые поддерживают груз по всей его длине. При разгрузке категорически запрещается сбрасывать трубы с грузового автомобиля или поднимать их за один конец. Фасонные изделия перевозят рассортированными по диаметрам и номенклатуре.

Хранение

Хранение канализационных труб должна соответствовать разделу 9 ГОСТ Р 54475-2011. Канализационные трубы укладывают штабелем на горизонтальное, ровное основание. Высота единичного штабеля не должна превышать 2 м при длительном хранении и не более 3м при кратковременном. При укладке труб следует обеспечить устойчивость штабеля, для того, чтобы предотвратить раскатывание труб. Пластиковые трубы допускается хранить на открытом воздухе, но при условии, что они не будут подвержены воздействию прямых солнечных лучей. В помещении следует располагать трубы на расстоянии не менее 1м от любых нагревательных приборов. Не скрепленные трубы следует укладывать для хранения попеременно гладким и раструбным концами. Фасонные изделия хранят рассортированными по диаметрам и номенклатуре.

Контроль качества, гарантия и срок эксплуатации

Контроль качества гофрированной ПП канализации должен соответствовать ГОСТ 54475-2011. Правила приемки должны соответствовать разделу 7 настоящего ГОСТ, методы контроля – разделу 8. В соответствии с п 11.2 ГОСТ ГОСТ 54475-2011 гарантийный срок гофрированной канализации должен составлять 2 года при соблюдении правил транспортировки и хранения. Срок эксплуатации регламентирует завод-изготовитель.

Монтаж

Проектирование и монтаж трубопроводов должен осуществляться с учетом СНиП 2.04.03-85, СНиП 3.05.04-85, СП 40-102-2000. Выбор класса жесткости, материала и конструкции канализации регламентируется проектом. При подготовке к монтажу трубы запрещается перемещать волоком по земле. В виду своего малого веса трубы укладываются в ручную. Трубы большого диаметра допускается укладывать с помощью грузоподъемных петель или траверсы. Количество петель должно быть не менее двух.
