КИС для ГПИ трубопроводов

Описание.

Комплект изоляции стыковых соединений (КИС) для ГПИ трубопроводов – набор различных материалов, используемых для теплогидроизоляции стыковых соединений для гибких полимерных изолированных труб. Основными материалами являются защитная оболочка и компоненты в виде компонентов ППУ.

Назначение

КИС для ГПИ труб предназначены для изоляции различных стыковых соединений, а именно:

• Стыков ГПИ труб

• Стыков двухтрубных ГПИ систем

• Переходных стыковых соединений

• Тройниковых стыковых соединений

• Поворотных стыковых соединений

Преимущество изделий

Комплекты изоляции стыков для ГПИ труб имеют следующие преимущества:

• Стойки к агрессивным средам

• Универсальны с точки зрения размеров

• Просты при монтаже

• Герметичны и надежны

• Обладают низким весом

Конструкция

Конструкции КИС для ГПИ труб приведены в следующих чертежах

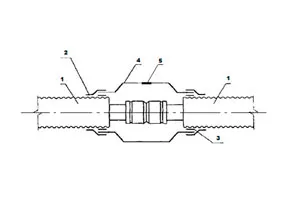

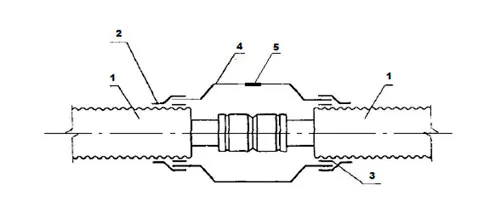

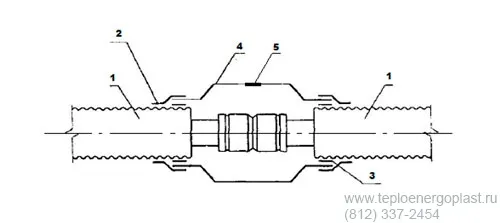

Рисунок 1. Конструкция стыкового соединения с использование термоусаживаемой муфты.

1 – полиэтиленовая оболочка, 2 – Термоусаживаемая лента, 3 – Клеевая армированная лета, 4 – Муфта термоусаживаемая, 5 – Дренажная и монтажная пробки

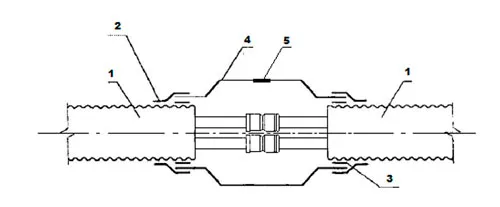

Рисунок 2. Конструкция стыкового соединения в двухтрубном исполнении с использование термоусаживаемой муфты.

1 – полиэтиленовая оболочка, 2 – Термоусаживаемая лента, 3 – Клеевая армированная лета, 4 – Муфта термоусаживаемая, 5 – Дренажная и монтажная пробки

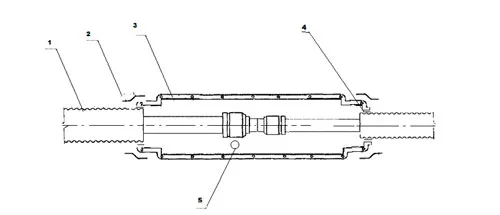

Рисунок 3. Конструкция переходного стыкового соединения с использованием полимерного кожуха

1 – полиэтиленовая оболочка, 2 – Термоусаживаемая лента, 3 – Клеевая армированная лета, 4 – Муфта термоусаживаемая, 5 – Дренажная и монтажная пробки

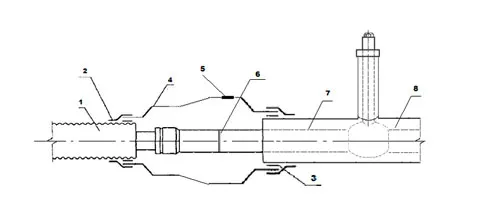

Рисунок 4. Конструкция переходного стыкового соединения с ГПИ трубы на стальной предварительно изолированный (ПИ) кран с применением термоусаживаемой муфты.

1 – полиэтиленовая оболочка, 2 – Термоусаживаемая лента, 3 – Клеевая армированная лета, 4 – Муфта термоусаживаемая, 5 – Дренажная и монтажная пробки, 6 – Сварной стык стальной трубы, 7 – труба оболочка стального ПИ шарового крана, 8 – стальной ПИ кран

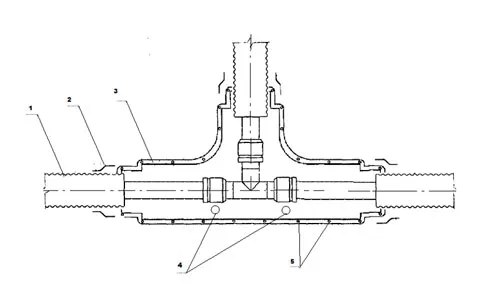

Рисунок 5. Конструкция тройникового стыкового соединения с применением полимерного кожуха

1 – полиэтиленовая оболочка, 2 – лента термоусаживаемая, 3 – защитный полимерный кожух, 4 – Дренажная и монтажная пробка, 5 – болты оцинкованные

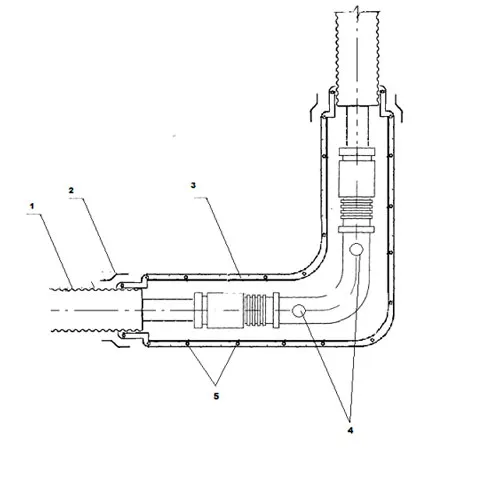

Рисунок 6. Конструкция поворотного стыкового соединения с применением защитного кожуха

1 – полиэтиленовая оболочка, 2 – лента термоусаживаемая, 3 – защитный полимерный кожух, 4 – Дренажная и монтажная пробка, 5 – болты оцинкованные

Разновидность

Комплекты для изоляции стыков ГПИ систем бывают следующих видов:

• Для стыковых соединений ГПИ труб между собой

• Для стыковых соединений ГПИ труб между собой в двухтрубном исполнении

• Для переходных стыковых соединений

• Для стыковых соединений ГПИ трубы и запорной арматуры

• Для тройниковых стыковых соединений

• Для поворотных стыковых соединений

Комплекты для изоляции стыковых соединений в зависимости от защитной оболочки делятся на два вида:

• КИС с термоусаживаемой муфтой (ТУМ)

• КИС с полимерным кожухом

В случае изоляции стыков ГПИ труб в однотрубном или двухтрубном исполнении, пресс-муфты (перехода), стыка со стальным краном используется ТУМ (Термомуфта, Термоусаживаемая муфта, Термоусадочная муфта). Данные муфты могут быть одного диаметра, либо являться переходными. В случае изоляции пресс-муфты (перехода), тройника или отвода используется защитный полимерный кожух. Ниже на рисунках показаны примеры различных защитных оболочек.

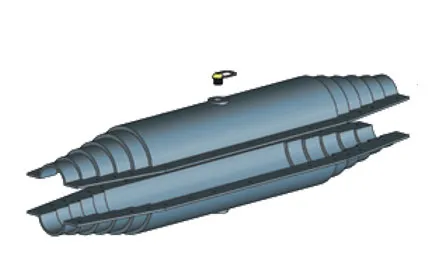

Рисунок 7. Полимерный кожух для изоляции пресс-муфт

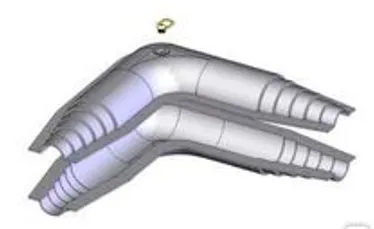

Рисунок 8. Полимерный кожух для изоляции пресс-отвода

Рисунок 9. Полимерный кожух для изоляции пресс-тройника

Рисунок 10. Термоусаживаемая муфта

Рисунок 11. Переходная термоусаживаемая муфта

Размеры

Ниже представлены размеры защитных оболочек для КИС ГПИ труб.

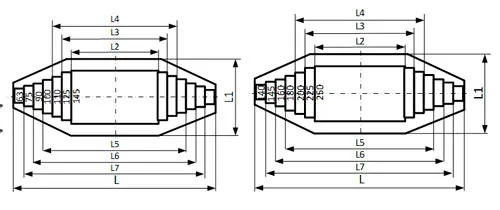

Рисунок 17. Конструкция полимерного кожуха для изоляции пресс-муфт

Размер\тип	Кожух 145 (слева)	Кожух 250 (справа)
L	1200	1200
L1	240	360
L2	600	600
L3	700	700
L4	800	800
L5	900	900
L6	1000	1000
L7	1100	1100

Таблица 1. Размеры полимерного кожуха для изоляции пресс-муфт

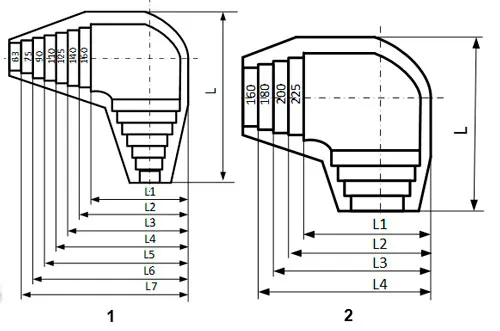

Рисунок 18. Конструкция полимерного кожуха для изоляции пресс-отводов

Размер\тип	Кожух 160 (слева, №1)	Кожух 225 (справа, №2)
L	940	900
L1	600	700
L2	650	750
L3	700	800
L4	750	850
L5	800	-
L6	850	-
L7	900	-

Таблица 2. Размеры полимерного кожуха для изоляции пресс-отводов

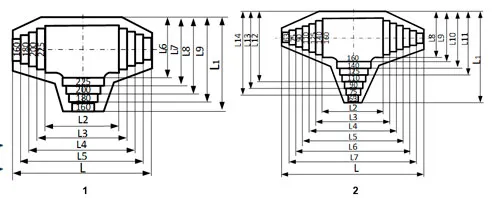

Рисунок 19. Конструкция полимерного кожуха для изоляции пресс-тройников

Размер\тип	Кожух 160 (слева, №1)	Кожух 225 (справа, №2)
L	1175	1295
L1	800	830
L2	515	895
L3	615	995
L4	700	1095
L5	800	1195
L6	900	630
L7	960	680
L8	470	730
L9	520	780
L10	570	-
L11	615	-
L12	665	-
L13	710	-
L14	760	-

Таблица 3. Размеры полимерного кожуха для изоляции пресс-тройников

Рисунок 20. Конструкция термоусаживаемой муфты

ДУ муфты D	Внутренний диаметр и толщина стенки муфты	Длина муфты L
90	103*2,0	700
110	126*2,2	700
125	141*2,2	700
140	157*2,7	700
160	178*2,7	700
180	200*2,7	700
200	218*2,8	700
225	244*3,2	700

Таблица 4. Размеры термоусаживаемых муфт

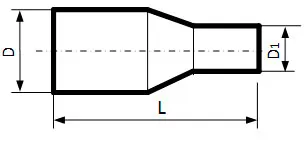

Рисунок 21. Конструкция переходной термоусаживаемой муфты

ДУ муфты D	ДУ муфты D1	Длина муфты L
90	75	600
110	90	600
110	90	600
125	110	600
140	110	600
160	125	600
200	140	600
225	180	600
250	200	600
250	225	600

Таблица 5. Размеры переходных термоусаживаемых муфт

Ниже в таблицах представлены комплектации основными позициями стандартных КИС. Чаще всего помимо указанных позиций также используются дренажные и монтажные пробки, тара, мерная тара, оцинкованные болты и т д.

Тип КИС	Полиол (кг)	Полиизоционат (кг)	Лента клеевая 40*2,0 (м)	Лента термоусаживаемая 150*1,8 (м)
25/63	0,007	0,012	0,53	0,60
32/63	0,051	0,092	0,53	0,60
40/75	0,070	0,126	0,60	0,68
50/90	0,097	0,174	0,60	0,98
63/100	0,104	0,188	0,66	0,89
75/110	0,112	0,202	0,73	0,98
90/125	0,131	0,235	0,83	1,08
90/140	0,199	0,358	0,93	1,18
110/145	0,154	0,278	0,97	1,11
110/160	0,234	0,422	1,06	1,31
125/160	0,291	0,524	1,19	1,57
140/180	0,222	0,399	1,19	1,57
160/200	0,250	0,449	1,32	1,66

Таблица 6. Комплектация КИС стыкового соединения в однотрубном исполнении с использованием термоусаживаемой муфты

Тип КИС	Полиол (кг)	Полиизоционат (кг)	Лента клеевая 40*2,0 (м)	Лента термоусаживаемая 150*1,8 (м)
(25+20)/90	0,127	0,229	0,6	0,98
(25+25)/90	0,118	0,213	0,6	0,98
(32+20)/110	0,190	0,342	0,73	0,98
(32+25)/110	0,185	0,334	0,73	0,98
(32+32)/110	0,176	0,317	0,73	0,98
(40+25)/110	0,172	0,310	0,73	0,98
(40+32)/110	0,231	0,416	0,83	1,08
(40+40)/125	0,218	0,392	0,83	1,08
(50+32)/125	0,211	0,380	0,83	1,08
(50+40)/140	0,275	0,495	0,93	1,18
(50+50)/160	0,367	0,660	1,19	1,57
(63+63)/180	0,438	0,788	1,19	1,57

Таблица 7. Комплектация КИС стыкового соединения в двухтрубном исполнении с использованием термоусаживаемой муфты

Тип КИС	Полиол (кг)	Полиизоционат (кг)	Лента клеевая 40*2,0 (м)	Лента термоусаживаемая 150*1,8 (м)
32/63-40/75	0,491	0,883	0,57	0,64
32/63-50/90	0,472	0,850	0,57	0,79
40/75-50/90	0,693	1,247	0,60	0,83
40/75-63/100	0,429	0,772	0,63	0,79
40/75-75/110	0,397	0,715	0,67	0,83
50/90-63/100	0,410	0,738	0,63	0,94
50/90-75/110	0,379	0,682	0,67	0,98
50/90-90/125	0,340	0,340	0,72	1,03
63/100-75/110	0,352	0,352	0,70	0,94
63/100-90/125	0,313	0,313	0,75	0,99
63/100-110/145	0,264	0,264	0,82	1,00
75/110-90/125	0,281	0,507	0,85	1,05
75/110-110/145	0,233	0,420	0,85	1,05
90/125-110/145	0,194	0,349	0,90	1,10

Таблица 8. Комплектация КИС переходного соединения с использованием полимерного кожуха или термоусаживаемой муфты

Тип КИС	ДУ крана	Полиол (кг)	Полиизоционат (кг)	Лента клеевая 40*2,0 (м)	Лента термоусаживаемая 150*1,8 (м)
32/63-32/90	25	0,066	0,119	0,51	0,152
32/63-33,5/90	25	0,066	0,119	0,51	0,152
32/63-38/110	32	0,085	0,153	0,51	0,152
32/63-42,3/110	32	0,085	0,153	0,51	0,152
40/75-45/110	40	0,094	0,170	0,55	0,154
40/75-48/110	40	0,094	0,170	0,55	0,154
50/90-57/125	50	0,119	0,215	0,57	0,175
50/90-60/125	50	0,119	0,215	0,57	0,175
63/110-76/140	65	0,131	0,237	0,63	0,187
75/110-89/160	80	0,157	0,283	0,69	0,210
90/125-89/160	80	0,167	0,300	0,74	0,214
110/145-108/200	100	0,239	0,431	0,90	0,260
110/145-114/200	100	0,239	0,431	0,90	0,260
140/180-133/225	125	0,300	0,539	1,03	0,278
160/200-159/250	150	0,334	0,600	1,14	0,314

Таблица 9. Комплектация КИС соединения ГПИ трубы со стальным краном с использованием термоусаживаемой муфты

Наружные диаметры ГПИ труб	Полиол (кг)	Полиизоционат (кг)	Лента клеевая 40*2,0 (м)	Лента термоусаживаемая 150*1,8 (м)
63, 75, 90, 110, 125, 140, 160	0,621	1,119	2,0	0,8
160, 180, 200, 225	0,946	1,704	6,5	2,2

Таблица 10. Комплектация КИС тройникового соединения с использованием полимерного кожуха

Наружные диаметры ГПИ труб	Полиол (кг)	Полиизоционат (кг)	Лента клеевая 40*2,0 (м)	Лента термоусаживаемая 150*1,8 (м)
63, 75, 90, 110, 125, 140, 160	0,254	0,456	1,0	0,4
160, 180, 200, 225	0,621	1,119	2,0	0,8

Таблица 11. Комплектация КИС поворотного соединения с использованием полимерного кожуха

Характеристики.

Основные характеристики КИС должны соответствовать всем характеристикам прямых участков ГПИ трубы. Плотность ППУ в стыках должна соответствовать плотности ППУ на несущей трубе. Покровный материал стыков должен соответствовать защитной оболочке на гибкой трубе.

Материалы

Основные составляющие КИС для ГПИ труб являются:

• Защитная оболочка

• Теплоизолятор

• Клеевая лента

• Термоусаживаемая лента

• Дренажная и монтажная пробки

Защитная оболочка может быть двух видов:

• Термоусаживаемая муфта (ТУМ)

• Полимерный кожух

Муфты производятся из светостабилизированного (2%-2,5% сажи) полиэтилена марки не ниже ПЭ-80 по ГОСТ 18599. Характеристики полиэтилена, из которого производится термомуфта, должны соответствовать таблице 12.

Наименование показателя	Значение показателя для полиэтилена		Метод испытания
	ПЭ 80	ПЭ 100
Плотность при 23 °С базовой марки, кг/м3, не менее	930	945	ГОСТ 15139
Показатель текучести расплава при 190 °С, г/10 мин, не менее, при нагрузке 49,05 Н:	0,2-1,2	0,2-1,2	ГОСТ 11645
Разброс показателя текучести расплава в пределах партии, %, не более	± 20	± 20	ГОСТ 16338
Термостабильность при 200 °С или 210 °С, мин, не менее	20	20	По НД на материал
Предел текучести при растяжении, МПа, не менее	16,7	21	ГОСТ 11262 и ГОСТ 16338
Массовая доля летучих веществ, мг/кг, не более	350	350	ГОСТ 26359
Массовая доля технического углерода (сажи), % мас.	2,0-2,5	2,0-2,5	ГОСТ 26311
Тип распределения технического углерода (сажи)	I-II	I-II	ГОСТ 16337, ГОСТ 16388

Таблица 12. Характеристики и методы испытания полиэтилена

Полимерный защитный кожух производится из различных полимеров, допускаемых для защиты ГПИ труб.

В качестве тепловой изоляции в КИС всех исполнениях используется ППУ. ППУ изготавливается путем взаимодействия двух компонентов: полиола и полиизоционата. Полиол представляет из себя органическое соединение класса многоатомных спиртов, полученное путем дисперсии привитого сополимера стирола с простым полиэфиром. Полиизоционатом является эфир изоционатной кислоты с органическим радикалом, а именно ароматический диизоционат, более известным как Метилендифенилдиизоцианат (МДИ).

Рекомендации по применению

В зависимости от стыка используют соответствующий комплект изоляции. В соответствии с проектом выбирают защитную оболочку: либо термоусаживаемую муфту, либо полимерный кожух. Чаще всего защитный кожух зависит от типа используемого КИС.

Как правильно выбрать

Для изоляции прямых участков ГПИ труб используют КИС с ТУМ. Для изоляции пресс-муфты используют переходной комплект изоляции стыков. Для изоляции пресс-отвода используют поворотный комплект. Для изоляции пресс-тройника используют тройниковый комплект изоляции стыка. После того как известен тип, подбирают по диаметрам несущей трубы и защитной оболочки соответствующий вид комплекта (размер муфты и количество ППУ).

Транспортировка

Транспортирование может производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде

Хранение

Хранение производится в закрытых помещениях, исключающих попадание прямых солнечных лучей, на расстоянии не менее 1м от нагревательных приборов. Температура хранения должна быть в диапазоне от +5 °С до  +20 °С. КИС хранят в расформированном состоянии. Элементы КИС хранятся рассортированные по видам, маркам, диаметрам и прочим параметрам.  Элементы комплектов хранятся таким образом, чтобы обеспечить возможность легкой идентификации и захвата каждого элемента. Срок хранения КИС не может превышать 3х месяцев, если компоненты ППУ заблаговременно расфасованы по пенокомплектам. В противном случае срок хранения КИС более большой и регламентируется ТУ заводов-производителей.

Контроль качества, гарантия и срок эксплуатации

Комплекты изоляции стыков принимают раскомплектовано партиями. Партией считают количество элементов одного размера, одного вида, изготовленных из сырья одной марки на одной технологической линии и сопровождаемых одним документом о качестве.

Документ о качестве должен содержать:

• наименование изготовителя или его товарный знак;
• место нахождения и юридический адрес изготовителя;
• условное обозначение элемента;
• дату изготовления (день и/или месяц, год);
• номер партии;
• размер партии;
• условия и сроки хранения;
• результаты испытаний и/или подтверждение о соответствии партии КИС требованиям настоящего стандарта;
• дату выдачи документа о качестве.

Для определения соответствия качества КИС требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания. Отбор проб от партии проводят методом случайной выборки.

При получении неудовлетворительных результатов приемо-сдаточных или периодических испытаний КИС хотя бы по одному показателю по нему проводят повторные испытания на удвоенной выборке. При получении неудовлетворительных результатов повторных приемо-сдаточных испытаний партию изделий бракуют.

Гарантийный срок и срок эксплуатации регламентируется ТУ завода-производителя.

Монтаж

Ниже приведены два варианта изоляции стыка: изоляция стыкового соединения между двумя ГПИ трубами с использованием термоусаживаемой муфты и изоляция пресс-тройника с использованием полимерного защитного кожуха.

Работы по изоляции стыкового соединения

Перед началом монтажа стыкового соединения надеть термоусаживаемую муфту на один из соединяемых отрезков ГПИ трубы. Произвести работы по монтажу фасонной части. Зачистить и обезжирить концы ГПИ труб в ПЭ оболочке на расстоянии 150-200 мм от стыка. Отцентрировать положение муфты относительно оси стыка. При этом обезжиренная поверхность оболочки должна выходить минимум на 20 мм с обеих сторон. Удалить пленку с муфты. Прогреть газовой горелкой ПЭ оболочку с двух сторон стыка и зафиксировать клеевую ленту. Надеть муфту на стык и усадить ее с помощью газовой горелки. Просверлить отверстие диаметром 20 мм в средней точке верхней поверхности муфты. Приготовить смесь компонентов ППУ путем их перемешивания строительным миксером. Залить полученную смесь через приготовленное отверстие. Вставить в залитое отверстие дренажную пробку. После завершения процесса пенообразования удалить дренажную пробку и на ее место установить монтажную пробку.

Работы по изоляции пресс-тройника

Перед началом монтажа в случае необходимости обрезать концы верхней и нижней половин полимерного кожуха по уровню, соответствующему наружному диаметру защитной оболочки ГПИ трубы. Нанести герметик на обе половины кожуха в местах последующего прилегания поверхностей защитных оболочек. Герметик должен быть нанесен по всему периметру непрерывной полосой толщиной не менее 5 мм. Расположить нижнюю половину кожуха под изолируемым тройником таким образом, чтобы она плотно прилегала к поверхности ГПИ труб в местах нанесения герметика. Зафиксировать конструкцию с помощью подручных средств. Нанести герметик на нижнюю половину полимерного кожуха по линии последующего соединения с верхней половиной. Герметик также должен быть нанесен по всему периметру непрерывной полосой толщиной не менее 5 мм. Установить верхнюю половину кожуха, совмещая отверстия для болтов на верхней и нижней половине кожуха. Соединить эти половины с помощью крепежных элементов. Выкрутить пробку для заливки пены в верхней половине кожуха. Приготовить смесь компонентов ППУ путем их перемешивания строительным миксером. Залить полученную смесь через приготовленное отверстие. Вставить в залитое отверстие дренажную пробку. После завершения процесса пенообразования удалить дренажную пробку и на ее место установить монтажную пробку.

Вес изделия

КИС ГПИ в однотрубном исполнении
Тип	Полиол (кг)	Полиизоционат (кг)	Муфта (кг)	Клеевая лента (кг)	Термоусаживаемая лента (кг)	Общий вес (кг)
25/63	0,007	0,012	0,57	0,043	0,177	0,809
32/63	0,051	0,092	0,57	0,043	0,177	0,933
40/75	0,07	0,126	0,57	0,048	0,201	1,015
50/90	0,097	0,174	0,57	0,049	0,289	1,179
63/100	0,104	0,188	0,86	0,054	0,263	1,469
75/110	0,112	0,202	0,86	0,059	0,289	1,522
90/125	0,131	0,235	0,96	0,067	0,319	1,712
90/140	0,199	0,358	1,44	0,075	0,348	2,420
110/145	0,154	0,278	1,44	0,079	0,328	2,279
110/160	0,234	0,422	1,53	0,086	0,386	2,658
125/160	0,291	0,524	1,53	0,096	0,463	2,904
140/180	0,222	0,399	1,7	0,096	0,463	2,880
160/200	0,25	0,449	1,96	0,107	0,49	3,256

КИС ГПИ в двухтрубном исполнении
Тип	Полиол (кг)	Полиизоционат (кг)	Муфта (кг)	Клеевая лента (кг)	Термоусаживаемая лента (кг)	Общий вес (кг)
(25+20)/90	0,127	0,229	0,57	0,049	0,289	1,264
(25+25)/90	0,118	0,213	0,57	0,049	0,289	1,239
(32+20)/110	0,19	0,342	0,86	0,059	0,289	1,740
(32+25)/110	0,185	0,334	0,86	0,059	0,289	1,727
(32+32)/110	0,176	0,317	0,86	0,059	0,289	1,701
(40+25)/110	0,172	0,31	0,86	0,059	0,289	1,690
(40+32)/110	0,231	0,416	0,86	0,067	0,319	1,893
(40+40)/125	0,218	0,392	0,96	0,067	0,319	1,956
(50+32)/125	0,211	0,38	0,96	0,067	0,319	1,937
(50+40)/140	0,275	0,495	1,44	0,075	0,348	2,633
(50+50)/160	0,367	0,66	1,53	0,096	0,463	3,116
(63+63)/180	0,438	0,788	1,7	0,096	0,463	3,485

КИС переходного соединения с использованием полимерного кожуха
Тип	Полиол (кг)	Полиизоционат (кг)	Кожух (кг)	Клеевая лента (кг)	Термоусаживаемая лента (кг)	Общий вес (кг)
32/63-40/75	0,491	0,883	2,097	0,046	0,189	3,706
32/63-50/90	0,472	0,85	2,097	0,046	0,233	3,698
40/75-50/90	0,693	1,247	2,097	0,049	0,245	4,331
40/75-63/100	0,429	0,772	2,097	0,051	0,232	3,581
40/75-75/110	0,397	0,715	2,097	0,054	0,245	3,508
50/90-63/100	0,41	0,738	2,097	0,052	0,276	3,573
50/90-75/110	0,379	0,682	2,097	0,054	0,289	3,501
50/90-90/125	0,34	0,34	2,097	0,058	0,338	3,173
63/100-75/110	0,352	0,352	2,097	0,057	0,276	3,134
63/100-90/125	0,313	0,313	2,097	0,061	0,325	3,109
63/100-110/145	0,264	0,264	2,097	0,067	0,296	2,988
75/110-90/125	0,281	0,507	2,097	0,069	0,309	3,263
75/110-110/145	0,233	0,42	2,097	0,069	0,309	3,128
90/125-110/145	0,194	0,349	2,097	0,073	0,357	3,070

КИС соединения ГПИ трубы со стальным краном с использованием термоусаживаемой муфты
Тип	Полиол (кг)	Полиизоционат (кг)	Муфта (кг)	Клеевая лента (кг)	Термоусаживаемая лента (кг)	Общий вес (кг)
32/63-32/90	0,066	0,119	0,39	0,152	0,109	0,836
32/63-33,5/90	0,066	0,119	0,39	0,152	0,109	0,836
32/63-38/110	0,085	0,153	0,47	0,152	0,119	0,979
32/63-42,3/110	0,085	0,153	0,47	0,152	0,119	0,979
40/75-45/110	0,094	0,17	0,47	0,154	0,131	1,019
40/75-48/110	0,094	0,17	0,47	0,154	0,131	1,019
50/90-57/125	0,119	0,215	0,58	0,175	0,175	1,264
50/90-60/125	0,119	0,215	0,58	0,175	0,175	1,264
63/110-76/140	0,131	0,237	0,58	0,187	0,172	1,307
75/110-89/160	0,157	0,283	0,66	0,21	0,185	1,495
90/125-89/160	0,167	0,3	0,66	0,214	0,2	1,541
110/145-108/200	0,239	0,431	0,88	0,26	0,214	2,024
110/145-114/200	0,239	0,431	0,88	0,26	0,214	2,024
140/180-133/225	0,3	0,539	1,14	0,278	0,292	2,549
160/200-159/250	0,334	0,6	1,1	0,314	0,315	2,663

КИС тройникового соединения с использованием полимерного кожуха
Диаметр ПЭ оболочки	Полиол (кг)	Полиизоционат (кг)	Кожух (кг)	Клеевая лента (кг)	Термоусаживаемая лента (кг)	Общий вес (кг)
63-160	0,621	1,119	3,097	0,16	0,24	5,237
160-225	0,946	1,704	5,07	0,52	1	9,240

КИС поворотного соединения с использованием полимерного кожуха
Диаметр ПЭ оболочки	Полиол (кг)	Полиизоционат (кг)	Кожух (кг)	Клеевая лента (кг)	Термоусаживаемая лента (кг)	Общий вес (кг)
63-160	0,254	0,456	3,297	0,08	0,12	4,207
160-225	0,621	1,119	3,297	0,16	0,24	5,437

Термоусаживаемая муфта L=700
ДУ	Вес (кг)
90	0,57
110	0,86
125	0,96
140	1,44
160	1,53
180	1,7
200	1,96
225	2,47

Переходная термоусаживаемая муфта L=600
90-75	0,39
110-90	0,47
125-110	0,58
140-110	0,58
160-125	0,66
200-140	0,88
225-180	1,14
250-200	1,1
250-225	1,62
