Кран шаровый Also

Описание

Шаровый кран Also – тип трубопроводной арматуры, запирающий или регулирующий элемент которой имеет сферическую шарообразную форму. Кран имеет съемную ручку, которую можно переставить под углом в 180 градусов. Наиболее больших диаметрах вместо ручки предусматривается привод или редуктор. Краны чаще всего имеют приварное, фланцевое, муфтовое или резьбовое соединение. Краны должны соответствовать ГОСТ 12.2.063-81, ГОСТ 21345-2005 и ГОСТ 28343-89.


Назначение

Шаровые краны Also применяются для регулировки потока в трубопроводах, транспортирующих различные субстанции. Чаще всего это:

  • Тепловые сети;
  • Газопроводы;
  • Нефтепроводы;
  • Системы водоснабжения;
  • Трубопроводы, транспортирующие маслянистые жидкости, пульпы, суспензии, вязкие среды.

Преимущество изделия

Главные достоинства кранов Also:

  • Долгий срок эксплуатации;
  • Легкий монтаж и небольшие габариты;
  • Небольшие эксплуатационные расходы;
  • Простата конструкция;
  • Высокая герметичность.

Уплотнительное покрытие имеет углеродисто-тефлоновую структуру. Данное покрытие стойко к износу, загрязнениям и воздействию некоторых химических элементов. Ошлифованный шар производится из нержавеющей стали, что непосредственно влияет на долговечность изделия.


Конструкция

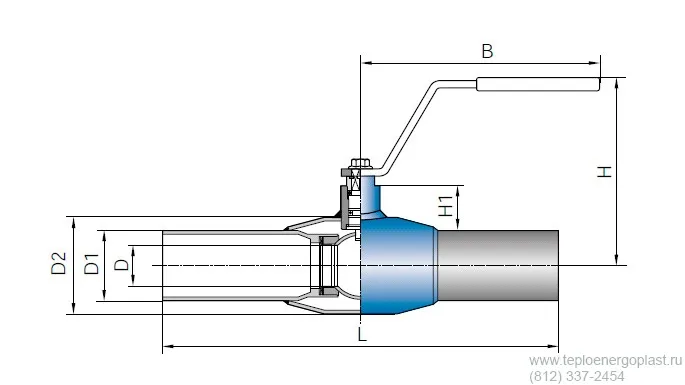

Рисунок 1. Пример конструкции шарового крана Also.


На рисунке 1представлен пример конструкции сварного крана шарового Also с ручкой. Диаметры крана должны соответствовать ГОСТ 28338-89. Линейные размеры зависят от диаметра крана, давления субстанции и марки производителя крана. Строительная длина крана должна соответствовать ГОСТ 28908-91. Штуцер и корпус крана являются единым целым. Подвижным запирающим элементом (затвором) таких кранов служит ошлифованный шар, по оси которого выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на90°. К тому же, шар установлен между пружинистыми уплотнениями и под давлением перемещается и, тем самым, сильнее уплотняет. Это дает ему свойство высокой плотности во время перепадов давления. А с помощью высокого шпинделя и круглой внешней формы крана можно без труда выполнять изоляционные работы.


Разновидность

Прежде всего краны Alsoделятся на три вида: универсальные, с размерами под DIN3202 и для газа. Ниже мы рассматриваем универсальные краны. В соответствии с ГОСТ 21345-2005 п 4.1 краны классифицируются по следующим основным эксплуатационным характеристикам:

По типу присоединения к трубопроводу

  • Приварные(сварные);
  • Фланцевые;
  • Комбинированные;
  • Муфтовые.

По типу управления

  • С ручкой;
  • С механизированным приводом (механический редуктор);
  • С пневматическим приводом;
  • С электрическим приводом;
  • С гидравлическим приводом.

По типу проточной части корпуса крана:

  • Полнопроходные– диаметр отверстия в шаре соответствует диаметру трубопровода;
  • Стандартнопроходные (редукционные) – диаметр отверстия в шаре на один типоразмер меньше, чем диаметр трубопровода.

По используемой стали при производстве корпуса крана:

  • Углеродистаясталь (ст20);
  • Низколегированнаясталь (09Г2С);
  • Высоколегированная коррозионностойкая сталь (12Х18Н10Т).

Нижеприведена сводная таблица основных видов кранов Also

Краны Стандартный проход Полный проход
Ст20 09Г2С 12Х18Н10Т Ст20 09Г2С 12Х18Н10Т
Универсальные краны Приварные +

+

Фланцевые +

+

Муфтовые + + + + + +
Комбинированные + + + + + +
Краны с размерами под длину DIN302 Приварные
+

+
Фланцевые
+

+
Муфтовые
+

+
Краны для газа Приварные +

+

Фланцевые +

+

Муфтовые +

+

PS:краны Alsoдля газа могут поставляться под заказ из стали 09Г2С.

Таблица1. Сводная информация по кранам Also.

Также бывают краны с обогреваемым корпусом.


Размеры

Условные диаметры шаровых кранов Alsoдолжны соответствовать ГОСТ 28338-89.Ниже приводятся наиболее востребованные диаметры кранов Alsoдля водоснабжения. Приварные краны поставляются только с давлением 25 и 40атмосфер.

Диаметры Краныс ручкой Краныс редуктором
PN16 PN25 PN40 PN16 PN25 PN40
15

+


20

+


25

+


32

+


40

+


50

+


65 + +



80 + +



100 + +



125 + +



150 + +



200 + +
+ +
250 + +
+ +
300


+ +
400


+ +
500


+ +

Таблица2. Зависимость диаметров кранов Alsoи давления.

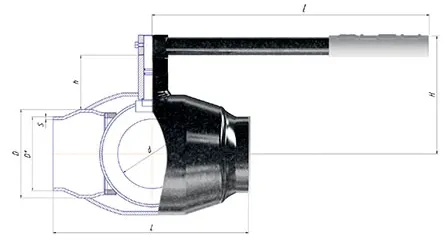

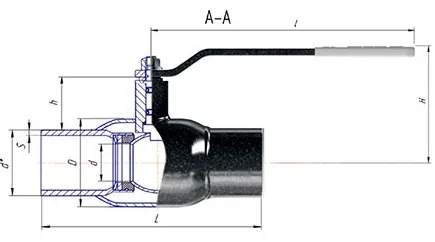

Рисунок2. Чертеж стандартнопроходного приварного крана Also.


DN PN d d* s D H h l L
15 40 10 21 2,8 42 60 23 170 200
20 40 15 27 2,8 42 60 23 170 200
25 40 18 33 3 48 65 27 170 230
32 40 24 38 3,5 57 75 32 170 230
40 40 32 48 3,5 60 95 44 230 250
50 40 40 57 3,5 76 100 43 230 270
65 25 50 76 4 89 110 44 230 280
80 25 65 89 4 114 135 67 330 280
100 25 76 108 5 133 145 67 330 300
125 25 100 133 6 180 190 94 525 330
150 25 125 159 6 219 210 98 525 360
200 25 150 219 8 273 225 84 650 430
250 25 180 273 8 325 250 82 650 510
300 16 250 325 8 426 - 106 - 730

Таблица3. Линейные размеры стандартнопроходного приварного крана Also.

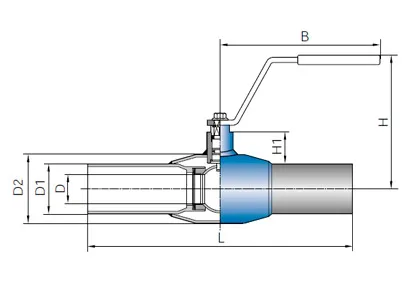

Рисунок3. Чертеж полнопроходного приварного крана Also.


DN PN d d* s D H h l L
15 40 15 21 2,8 40 60 23 170 200
20 40 20 27 3 42 65 23 170 200
25 40 25 33 3,5 42 75 27 170 230
32 40 32 38 3,5 48 95 32 230 250
40 40 40 48 3,5 57 100 44 230 270
50 40 50 57 4 76 110 44 230 280
65 25 65 76 4 89 135 67 330 280
80 25 80 89 5 108 145 67 330 300
100 25 100 108 6 133 190 94 525 330
125 25 125 133 6 159 210 98 525 360
150 25 150 159 6 180 225 84 650 390

Таблица4. Линейные размеры полнопроходного приварного крана Also.

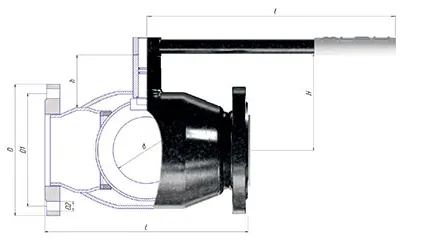

Рисунок4. Чертеж фланцевого кранаAlso


DN PN d D D1 D2 n отв h H l L
15 40 10 95 65 14 4 23 60 170 120
20 40 15 105 75 14 4 23 60 170 120
25 40 20 115 85 14 4 27 65 170 140
32 40 25 135 100 18 4 32 75 170 140
40 40 30 145 110 18 4 44 95 230 165
50 40 40 160 125 18 4 43 100 230 180
65 16 50 180 145 18 4 44 110 230 200
65 25 50 180 145 18 8 44 110 230 200
80 16 65 195 160 18 4 67 135 330 210
80 25 65 195 160 18 8 67 135 330 210
100 16 76 215 180 18 8 67 145 330 230
100 25 76 230 190 22 8 67 145 330 230
125 16 100 243 210 18 8 94 190 525 350
125 25 100 270 220 26 8 94 190 525 350
150 16 125 280 240 22 8 98 210 525 380
150 25 125 300 250 26 8 98 210 525 380
200 16 150 335 295 22 12 84 225 650 450
200 25 150 360 310 26 12 84 225 650 450
250 16 180 405 335 26 12 82 250 650 530
250 25 180 425 370 26 12 82 250 650 530
300 16 250 460 410 26 12 106 740 - 750

Таблица5. Линейные размеры стандартнопроходного фланцевого крана Also.


DN PN d D D1 D2 n отв h H l L
15 40 15 95 65 14 4 23 60 170 120
20 40 20 105 75 14 4 23 60 170 140
25 40 25 115 85 14 4 27 65 170 140
32 40 32 135 100 18 4 32 75 170 165
40 40 40 145 110 18 4 44 100 230 200
50 40 50 160 125 18 4 44 110 230 230
65 16 65 180 145 18 4 44 135 230 270
65 25 65 180 145 18 8 44 135 230 270
80 16 80 195 160 18 8 67 145 330 280
80 25 80 195 160 18 8 67 145 330 280
100 16 100 215 180 18 8 94 190 525 350
100 25 100 230 190 22 8 94 190 525 350
125 16 125 245 210 18 8 98 210 525 380
125 25 125 270 220 26 8 98 210 525 380
150 16 150 280 240 22 8 84 225 650 410
150 25 150 300 250 26 8 84 225 650 410

Таблица6. Линейные размеры полнопроходного фланцевого крана Also.


Характеристики

Шаровый кран марки Alsoне требует ухода, подтягиваний или смазки. Благодаря высокому шпинделю на данных кранах легко производить изоляционные работы. Привод можно легко установить даже после монтажа крана. Краны Alsoиспользуются на трассах с максимальной температурой до 2000Си давлением до 40 атмосфер. Зависимость температуры субстанции к давлению отображено в графике №1.

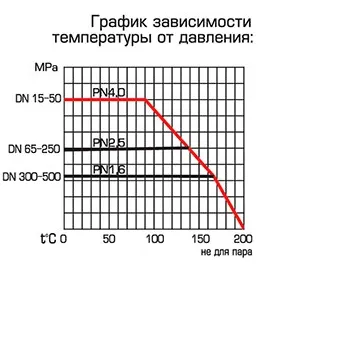

График №1.Зависимость температуры от давления для кранов Also


Материалы

Ниже в таблице№5 приводится спецификация шарового крана Also

Наименование Материалы
Корпус Ст.20,09Г2С, 12Х18Н10Т
Шар Dn15-32: 20Х13 (AISI 420)
Dn40-65: 08Х18Н10Т (AISI 304)
Dn80-300: 08Х13 (AISI 409)
Шток 20Х13(AISI 420)
фторсилоксан
Уплотнение Ф4К20(PTFE+20%C)
Ручка Ст.20

Таблица №7.Спецификация шарового крана Also

В соответствии с ГОСТ 21345-2005 входной контроль материалов и комплектующих изделий - по ГОСТ 24297.


Рекомендации по применению

Краны, изолируемые в ППУ и применяемые при строительстве тепловых трасс по ГОСТ 30732-2020, необходимо использовать только со сварным соединением. Наиболее востребованным икранами считаются краны марки Also. Давление субстанции в подобных тепловых трассах достигает 1,6 МПа, а температура может достигать 150 С. Данные краны применяются при давлении на трассах до4,0 МПа и температуры теплоносителя до200 С.


Как правильно выбрать

В случае, если после монтажа в последствие необходима разборка трассы, то используются краны с фланцевым соединением. В коммунальном хозяйстве чаще всего применяются краны с резьбовым (муфтовым) соединением. Но чаще всего по умолчанию применяются краны со сварным соединением. Данное соединение считается наиболее надежным. Если на трассе не критична потеря напора, используют стандартнопроходные краны. Если же необходимо максимально уменьшить гидравлические потери, например на магистральных трассах, используются полнопроходные краны.


Транспортировка

Транспортирование кранов должно производиться в соответствии с разделом 9 ГОСТ 21345-2005 в упаковке предприятия-изготовителя. Руководство по эксплуатации упаковывается в пакет из полиэтиленовой пленки. Транспортировка шаровых кранов в упакованном виде может производиться любыми видами транспорта, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта. Транспортироваться кран должен в открытом положении.


Хранение

Хранение кранов в упаковке предприятия-изготовителя без переконсервации – не более 24 месяцев. При длительном хранении Краны, должны подвергаться переконсервации не реже одного раза в год. Упаковка крана должна соответствовать ГОСТ 21345-2005 п 5.5. Условия хранения должны исключать наличие паров агрессивных жидкостей, запыленность помещений.


Контроль качества, гарантия и срок эксплуатации

Технические характеристики, размеры, химический состав и сортамент кранов должен соответствовать паспортам качества и ТУ заводов-изготовителей. Приемка и контроль качества должны соответствовать ГОСТ 21345-2005. Гарантийный срок в соответствии с ГОСТ 21435-2005 п 10.2 регламентируется заводами-производителями. Производитель дает гарантию - 3 года. Срок службы кранов Алсо - до 30 лет или 10 000 циклов открытия-закрытия. Номенклатуру показателей надежности, в том числе и срок службы, устанавливают в соответствии с ГОСТ 27.003.


Монтаж

Перед монтажом необходимо произвести входной контроль кранов на наличие повреждений, загрязнений. Перемещение на объекте должно исключать деформацию или повреждение различных частей крана, в том числе рукоятки, штурвала, привода и т.д. Перед монтажом необходимо выполнить пробное открытие и закрытие крана, а также зачистить концы трубопровода от загрязнений и ржавчины. При монтаже в горизонтальном положении в момент сварки кран должен быть полностью открыт, для избежания попадания брызг на рабочую поверхность шара. При монтаже в вертикальном положении сварка верхнего шва производится в положении крана «открыто», а нижнего шва крана в положении «закрыто», c целью избежания возникновения тяги от тепласварки. Для диаметров до 125 мм используется электросварка и газосварка. Для диаметров от 150 мм используется только электросварка. При сварке необходимо не допускать перегрева крана выше 1000С. Кран запрещается открывать и закрывать до полного остывания. Запрещается уменьшать строительную длину крана. Данная длина должна соответствовать ГОСТ 28908-91. После монтажа крана необходимо проверить сварные швы на герметичность, затем нанести защитный слой лакокрасочного покрытия. В завершении осуществить промывку трубопровода и оставить кран в полностью открытом или закрытом положении.


Вес изделий

Шаровый кран Also
Диаметр Ду (мм) Приварной кран, Вес (кг) Фланцевый кран, Вес (кг)
15 0,7 1,8
20 0,9 2,3
25 1,1 2,8
32 1,4 3,5
40 2,0 4,7
50 2,5 6,2
65 3,6 8,8
80 5,3 11,5
100 7,0 15,0
125 12,5 25,0
150 17,5 33,5
200 35,0 54,7
250 53,0 83,0



PS:фланцевые краны рассматриваем сдавлением 16 атм стандартный проход


Цена на продукцию

Приварной шаровый кран Also стандартный проход
Размер(мм) DN Давление(бар) PN Цена с НДС руб
15 40 звоните
20 40 звоните
25 40 звоните
32 40 звоните
40 40 звоните
50 40 звоните
65 25 звоните
80 25 звоните
100 25 звоните
125 25 звоните
150 25 звоните
200 25 звоните
250 25 звоните

Фланцевый шаровый кран Also стандартный проход
Размер(мм) DN Давление(бар) PN Цена с НДС руб
15 40 звоните
20 40 звоните
25 40 звоните
32 40 звоните
40 40 звоните
50 40 звоните
65 16 звоните
80 16 звоните
100 16 звоните
125 16 звоните
150 16 звоните
200 16 звоните
250 16 звоните

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Нами были закуплены приварные краны Also для тепловой трассы в ППУ изоляции. Необходимо ли их изолировать?
Да, в соответствии с ГОСТ 30732-2020 все фасонные изделия на тепловой трассе должны
        быть предварительно изолированными. Причем данную изоляцию в соответствии с СНиП3.05.03-85 п 4.2 необходимо
        наносить исключительно в заводских условиях.
Мы монтируем стальную трубу ДУ 100 для тепловой сети. Какой недорогой, но качественный кран Вы посоветуете?
Лучше всего использовать краны Also,так как данная марка имеет максимальный индекс по соотношению
        цена-качества .Способ соединения зависит от того факта будите ли Вы разбирать в будущем трассу или нет. Если
        будите – то фланцевое, если нет – приварное. При прочих равных фактах приварное соединение наиболее надежное.
