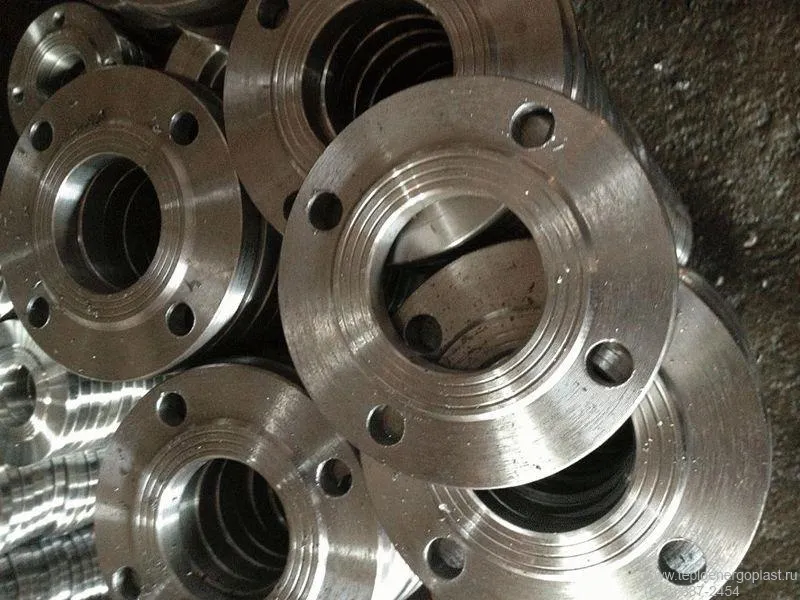

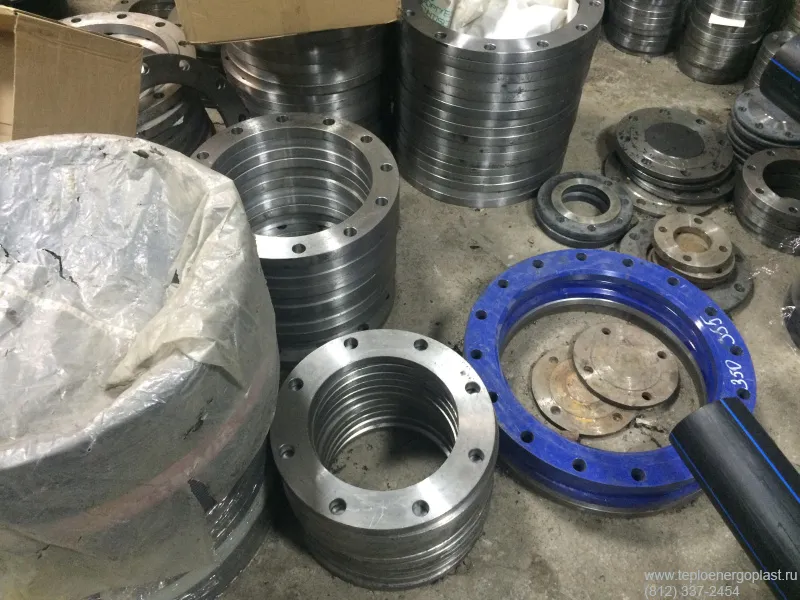

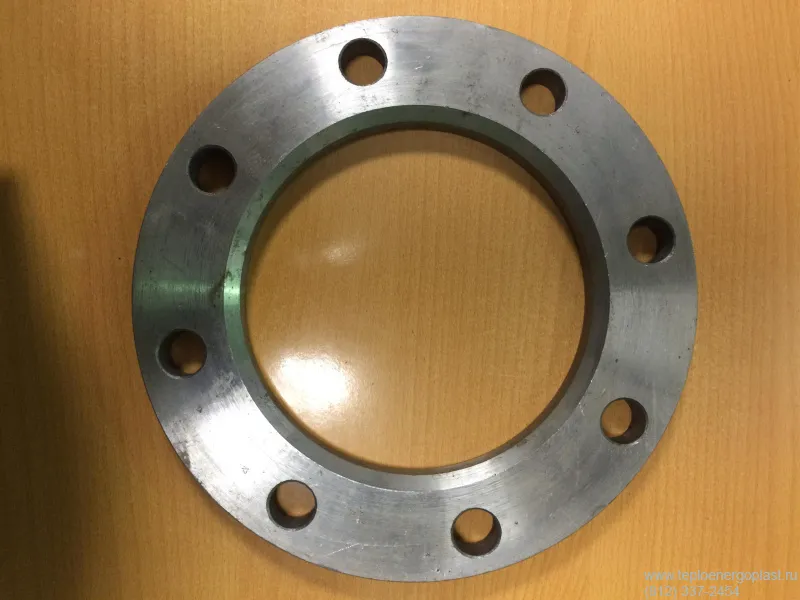

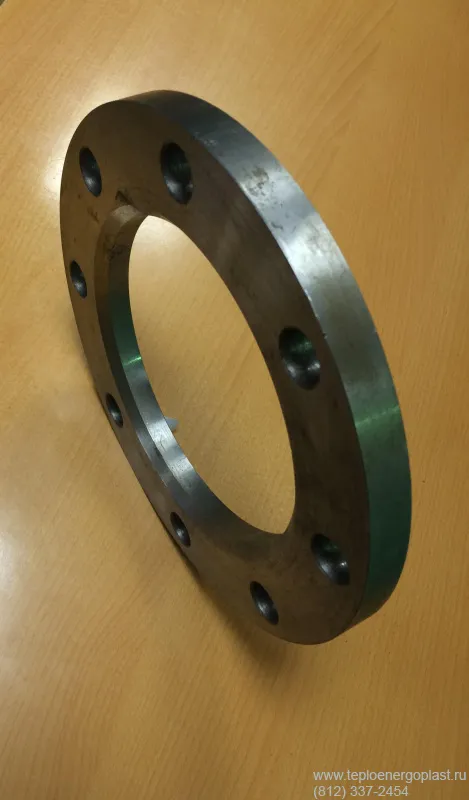

Фланцы стальные плоские приварные

Описание

Фланец – плоская деталь различной формы с равномерно расположенными отверстиями для болтов и шпилек, служащих для герметичного соединения трубопроводов, либо его элементов. Чаще всего, фланцы имеют круглую форму, но также встречаются квадратные фланцы. Используются исключительно попарно (комплектом). Для предотвращения электрохимической коррозии и дополнительной гидроизоляции, комплектуются прокладками из различных материалов. Для стягивания используются резьбовые шпильки с гайками и шайбами. Фланцы привариваются к трубопроводам четко под углом в 90 градусов путем электросварки.

Назначение

Фланцы применяются для герметичного соединения трубопроводов, по которым транспортируется различная субстанция, находящаяся под давлением. Фланцами соединяют не только прямые участки трубопроводов, но и фланцевую запорную арматуру. В соответствии с ПБ 10-573-03 п 2.1.5, применяются на тепловых трассах с тепловой изоляцией из пенополиуретана только в случае наличия фланцевой арматуры.

Преимущества изделия

Фланцевые соединения имеют ряд преимуществ:

  • Возможность демонтажа соединения (данное соединение разборное);
  • Возможность применения фланцев при транспортировке по трубопроводу сред с повышенной агрессивностью;
  • Высокий диапазон температуры субстанции, транспортируемой по трубопроводу, а именно от -253°С до +600°С;
  • Санитарно-бактериологическая и экологическая безопасность фланцевых соединений.

Помимо фланцевых соединений, на трубопроводах существуют также сварные и резьбовые соединения.

Конструкция

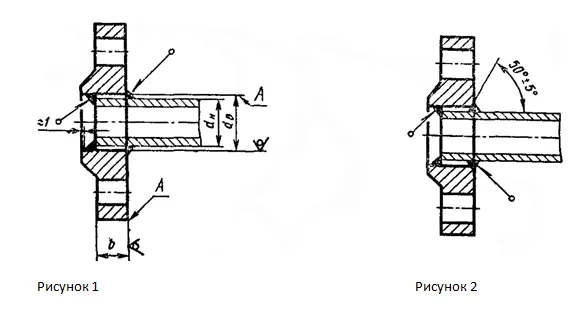

На рисунках 1 и 2 представлены конструкции стальных плоских приварных фланцев. На рисунке 1 представлены фланцы для трубопроводов с давлением от 0,1 МПа до 1,0 МПа, на рисунке 2 с давлением от 1,6 МПа до 2,5 МПа. Размеры фланцев dн, dв и b должны соответствовать таблице 1 ГОСТ 12820-80. Буквой «А» обозначена поверхность фланца с шероховатостью до 100 мкм.

Разновидность

В соответствии с ГОСТ 12815-80 фланцы производят в следующих исполнениях:

  • С соединительным выступом;
  • С выступом;
  • С впадиной;
  • С шипом;
  • С пазом;
  • Под линзовую прокладку;
  • Под прокладку овального сечения;
  • С шипом под фторопластовую прокладку;
  • С пазом под фторопластовую прокладку.

Фланцы регламентируются следующими основными нормативными документами:

  • ГОСТ 12815-80, ГОСТ 12816-80 – фланцы арматуры, соединений и трубопроводов;
  • ГОСТ 12817-80 – фланцы литые из серого чугуна;
  • ГОСТ 12818-80 – фланцы литые из ковкого чугуна;
  • ГОСТ 12819-80 – фланцы литые стальные;
  • ГОСТ 12820-80 – фланцы плоские стальные приварные;
  • ГОСТ 12821-80 – фланцы стальные приварные встык (воротниковые);
  • ГОСТ 12822-80 – фланцы стальные свободные на приварном кольце.

Размеры

Фланцы характеризуются размерами: диаметром, толщиной. Фланцы в соответствии с ГОСТ 12815-80, 12816-80 производятся диаметром от 10 мм. Максимальный диаметр фланца зависит от давления и должен соответствовать ГОСТ 12815-80 п 2.

Характеристики

Фланцы производятся со следующими максимальными показателями давления субстанции в трубопроводе (МПа): 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0. Механические свойства фланцев зависят от используемой марки стали и описываются в соответствующих ГОСТах.

Материалы

В соответствии с ГОСТ 12816-80 при производстве фланцев используется чугун или сталь. При производстве фланцев используется разнообразная сталь:

  • Углеродистая;
  • Углеродистая повышенного качества;
  • Низколегированная сталь;
  • Легированная сталь;
  • Высоколегированная сталь;
  • Сталь коррозийно-стойких марок.

Рекомендации по применению

Фланцы, применяемые при монтаже тепловых трасс, произведенных по ГОСТ 30732-2006, рекомендовано использовать стальные приварные по ГОСТ 12820-80, изготовленные методом штамповки, ковки, кислородной или плазменно-дуговой резкой, из углеродистых марок стали. Давление субстанции в подобных тепловых трассах достигает 1,6 МПа, а температура может достигать 150 °С. Данные фланцы применяются при давлении на трассах до 2,5 МПа и температуры теплоносителя от -30 °С до +300 °С.

Как правильно выбрать

Ниже рассмотрены фланцы, произведенные из стали.

В случае, если давление субстанции от 0,1 до 2,5 МПа возможно использовать фланцы приварные, произведенные методом штамповки, ковки, резки. При температурах субстанции от -30 °С до +300 °С сталь, используемая при производстве фланцев, должна быть углеродистая. При температурах от -70 °С до +300 °С сталь используется низколегированная или легированная.

При давлениях субстанции от 0,1 до 20 МПа возможно использовать фланцы приварные встык, произведенные методом штамповки, ковки, резки. При температурах субстанции от -30 °С до +450 °С сталь, используемая при производстве фланцев, должна быть углеродистая. При температурах от -70 °С до +350 °С сталь должна быть низколегированная или легированная. При температурах от -253 °С до +600 °С сталь должна быть высоколегированная.

При давлениях субстанции от 0,1 до 20МПа возможно также использовать литые стальные фланцы из литьевых марок стали.

Транспортировка

Транспортировка фланцев должна соответствовать ГОСТ 12816-80. При транспортировке фланцы должны быть упакованы в соответствии с ГОСТ 2991-85 и ГОСТ 10198-91. Упаковка должна защищать фланцы от повреждений. Допускается транспортировка фланцев без упаковки, при условии обеспечения их сохранности.

Хранение

Фланцы должны храниться в упакованном виде. Упаковка должна соответствовать ГОСТ 2991-85 и ГОСТ 10198-91. Возможно хранение без упаковки, но при условии обеспечения сохранности фланцев.

Контроль качества, гарантия и срок эксплуатации

Технические характеристики, размеры, химический состав и сортамент фланцев должен соответствовать ГОСТ 12815-80 и ГОСТ 12816-80. В случае нарушения нормативов данных ГОСТов, изделия могут быть признаны бракованными и могут подлежать возврату либо замене. Факт несоответствия фланцев ГОСТу определяет аккредитованная экспертная комиссия. Срок службы фланцев при правильном подборе и правильной эксплуатации не менее 10 лет.

Монтаж

Процесс сборки фланцевого соединения состоит из установки, выверки и крепления фланцев на концах труб, установки прокладки и соединения двух фланцев болтами или шпильками. Процесс установки фланцев называется также напасовка. В соответствии с СНиП ШТ.9—62 при напасовке фланцев должны быть соблюдены следующие требования:

  • Отклонение от перпендикулярности фланца к оси трубы не должно превышать следующих значений на каждые 100 мм диаметра трубопровода: 0,2 мм при давлении субстанции в трубопроводе до 1,6 МПа; 0,1 мм при давлении от 1,6 МПа до 6,4 МПа и 0,05 мм;
  • Установка фланцев должна быть такой, чтобы отверстия для болтов и шпилек располагались симметрично вертикальным и горизонтальным осям, но не совпадали с ними. Смещение осей болтовых отверстий не должны быть более ±2 мм.

После напасовки фланцев производится окончательная сборка соединения. Между фланцами устанавливается прокладка, произведенная из паронита, картона, асбеста или другого материала. Перед установкой прокладка смачивается водой и натирается с обеих сторон сухим графитом. Поверхность фланцев должна быть чистой и ровной.

Гайки фланцевых соединений с паронитовыми прокладками затягивают по способу крестообразного обхода. Сначала затягивают одну пару противоположно лежащих болтов, затем вторую пару, находящуюся под углом 90° к первой. При такой последовательности не образуются перекосы во фланцевых соединениях. Гайки с металлическими прокладками затягиваются по способу кругового обхода.

При разборе фланцевого соединения для раздвижки применяют клиновые приспособления. После разборки фланцев в обязательном порядке меняют прокладку.

Вес изделия

Фланец РУ 10
Диаметр ДУ (мм) Вес (кг)
15 0,51
20 0,74
25 0,89
32 1,40
40 1,71
50 2,06
65 2,80
80 3,19
100 3,96
125 5,40
150 6,82
200 8,05
250 10,65
300 12,90

Цена на продукцию

Фланец стальной приварной
Размер (мм) Цена с НДС руб
РУ 10 ДУ 015 260
РУ 10 ДУ 020 324
РУ 10 ДУ 025 388
РУ 10 ДУ 032 572
РУ 10 ДУ 040 784
РУ 10 ДУ 050 944
РУ 10 ДУ 065 1216
РУ 10 ДУ 080 1364
РУ 10 ДУ 100 1764
РУ 10 ДУ 125 2418
РУ 10 ДУ 150 3074
РУ 10 ДУ 200 4216
РУ 10 ДУ 250 6206
РУ 10 ДУ 300 6992

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Какой допуск отклонений линейных размеров фланцев стальных приварных? К примеру, возможно ли изготовление фланцев с другой толщиной?
Все допуски по размерам фланцев должны соответствовать ГОСТ 12815-80 и ГОСТ 12816-80. Но на данный момент ГОСТы носят исключительно рекомендательный характер. ГОСТ – не единственный стандарт, распространяющийся на фланцы. Существуют также еще DIN и прочие нормативные документы. Таким образом, можно подобрать фланец с необходимыми размерами на основании других стандартов или основываясь на проект.
Температура субстанции в трубопроводе 475 С при давлении в 4,0 МПа. Какие фланцы возможно использовать?
В соответствии с ГОСТ 12816-80 возможно использовать фланцы двух видов: произведенных методом ковки,приварные встык из высоколегированной стали или методом литья ,приварные из литьевых легированных марок стали.
Можно ли использовать фланцевые соединения при монтаже тепловых трасс, произведенных в соответствии с ГОСТ 30732-2006
В соответствии с ПБ 10-573-03 п 2.1.5 соединения могут быть фланцевые только в том случае, если присутствует фланцевая запорная арматура.
