Тройники из минеральной ваты

Описание

Тройник из минеральной ваты – негорючая теплоизоляционная Т-образная конструкция, произведенная из полых цилиндров из негорючей изоляции, получаемой из расплава горных пород, осадочных пород, вулканического шлака, металлургических шлаков, промышленных силикатных отходов. Минеральная вата, используемая для производства тройников, производится на основании ГОСТ 4640-2011 или ТУ заводов-производителей.

Назначение

Тройники из минеральной ваты используются для тепловой изоляции тройников трубопроводов с наружным диаметром от 18мм до 1420 мм с температурой транспортируемой среды от -1800С до +7000С. Тройники из минеральной ваты применяются для тепловой изоляции тройников следующих сетей:

  • Трубопроводов тепловых сетей
  • Трубопроводов ХВС и ГВС
  • Технологических трубопроводов с повышенными противопожарными требованиями
  • Газопроводов и нефтепроводов

Преимущество изделий

Минеральная вата относится к группе горючести НГ по ГОСТ 30244-94. Таким образом, минеральная вата не имеет самостоятельного горения, т е является негорючей. Вследствие данного факта, минеральную вату можно использовать при достаточно широком диапазоне температур транспортируемых сред, а также использовать при прокладке трассы в помещении. Степень воспламеняемости по ГОСТ 30402-96 В1, самый низкий.

Помимо основных преимуществ минераловатных тройников можно также выделить следующие плюсы:

  • Простой и быстрый монтаж
  • Звукоизоляция
  • Надежные швы в местах соединений
  • Большой температурный спектр применения
  • Экологическая безопасность
  • Стойкость к химическим раздражителям

Конструкция

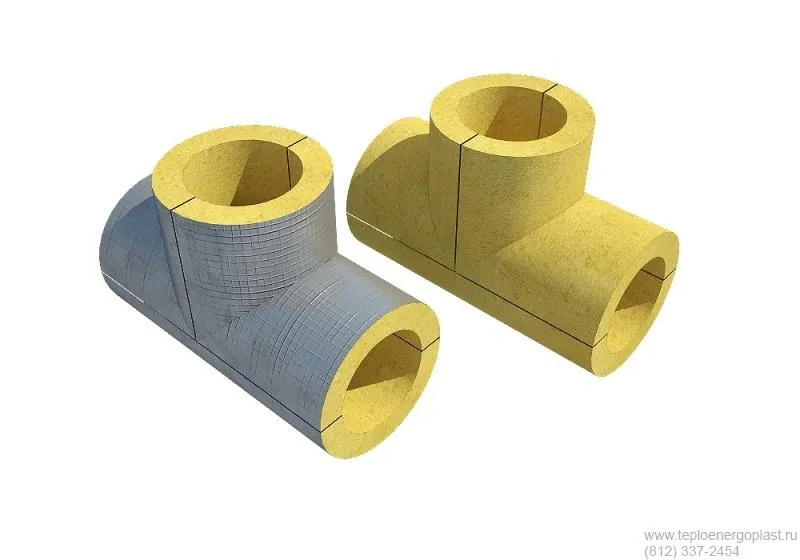

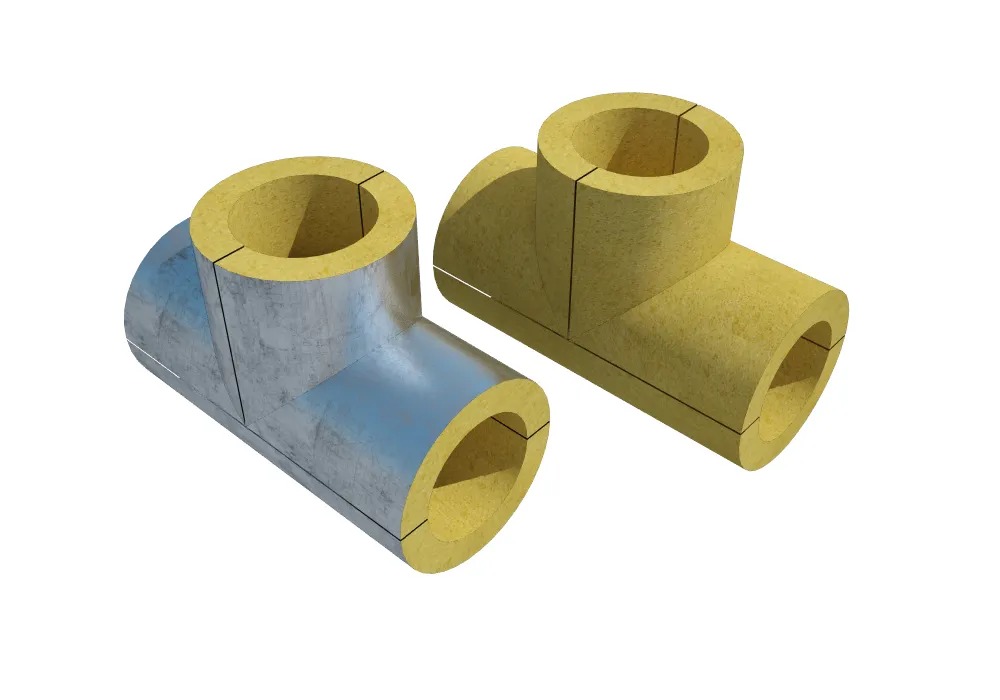

Тройник из минеральной ваты представляет собой Т-образное изделие, произведенное из полых цилиндров из минеральной ваты с внутренним диаметром, равным наружному диаметру тройника несущего трубопровода и различной толщиной. Тройники могут быть цельными и составными. Чаще всего бывают следующие виды тройников:

  • Цельный тройник с одним продольным разрезом для удобства монтажа. Такие тройники используются на небольших диаметрах трубопроводов
  • Двухсоставной тройник, состоящий из двух Т-образных полуцилиндров с продольными разрезами. Данные тройники чаще всего используются на более больших диаметрах трубопроводов

Тройники могут быть покрыты защитным слоем или не иметь таковой

Разновидность

В соответствии с ГОСТ 31913-2011 минеральная вата бывает следующих видов:

  • Стеклянная вата (производится на основании расплава стелка)
  • Каменная вата (производится на основании расплава горных пород)
  • Шлаковая вата (производится на основании металлургического шлака)

Минеральная вата (мин вата), в зависимости от исходного сырья может иметь различную структуру волокнистости (горизонтально-слоистую, вертикально-слоистую, гофрированную, пространственную), что отражается непосредственно на ее свойствах.

В зависимости от плотности минеральной ваты цилиндры в соответствии с ГОСТ 4640-2011 подразделяются на следующие марки:

  • ВМ-35, плотность не более 35 кг/м3
  • ВМ-50, плотность не более 50 кг/м3
  • ВМ-70, плотность не более 70 кг/м3

На основании ТУ заводов-производителей минеральная вата может быть и других плотностей. Ниже приведены самые распространенные марки:

  • 100, плотность от 75 до 125 кг/м3
  • 150, плотность от 125 до 175 кг/м3
  • 200, плотность от 175 до 225 кг/м3

Тройники из минеральной ваты могут быть кашированными алюминиевой фольгой или не иметь покровного слоя.

Размеры

Все размеры регламентируются соответствующим ТУ заводов-производителей. Чаще всего внутренний диаметр тройника должен быть от 18 до 1420 мм. Толщина тройника может быть от 20 мм до 250 мм. У тройников малый патрубок имеет угол в 90 градусов относительно основания. Все тройники являются равнопроходными и неравнопроходными.

Характеристики

Ниже, в таблице 1, приведены физико-технические показатели наиболее распространённых тройников из минеральной ваты. Данные тройники производятся на основании ТУ заводов-производителей.

Показатель

Значение

Теплопроводность, Вт/(м*К), не более, при температуре:

283±5 К

298±5 К



0,035

0,037

Плотность, кг/м3

90

Прочность на сжатие при 10% деформации, кПа, не менее,

h≥40 мм

h≥60 мм



15

18

Прочность на отрыв слоев, кПа, не менее

7

Водопоглощение при частичном погружении, %, по массе, не более

1

Влажность, %, по массе, не более

0,5

Водостойкость, pH, не более

4

Средний диаметр волокна, мкм

4-6

Содержание неволокнистых включений, %, по массе, не более

4,5

Модуль кислотности, не менее

2,0

Горючесть цилиндра, по ГОСТ 4640-2011

Кашированного фольгой

Некашированного фольгой



Г1

НГ

Удельная эффективная активность естественных радионуклидов, Бк/кг, не более

370

Степень воспламеняемости, по ГОСТ 30402-96

В1

Дымообразующая способность, по СНиП 21-01-97

Д1

Токсичность продуктов горения, по СНиП 21-01-97

Т1

Массовая доля органических веществ, %, не более

5



Таблица 1.
Физико-технические показатели наиболее распространенных тройников из минеральной ваты

Материалы

Для изготовления ваты применяют горные породы габбро-базальтовой группы и их аналоги, осадочные породы, вулканические шлаки, промышленные отходы, в том числе щебень из доменного шлака по ГОСТ 18866, а также смеси указанных компонентов. В качестве обеспыливающей добавки применяют водные эмульсии индустриальных масел и мазута. На основании ГОСТ 4640-2011 в зависимости от плотности выделяют три вида минеральной ваты: ВМ-35, ВМ-50, ВМ-70. Также допускается использовать и более плотную вату. В соответствии с данным ГОСТом характеристики тепловой изоляции из минеральной ваты должны быть следующие:

Наименование показателя

Значение показателя для марки

ВМ-35

ВМ-50

ВМ-70

Плотность, кг/м, не более

35

50

70

Модуль кислотности, не менее

2,0

1,6

1,4

Водостойкость, рН, не более

3,5

4,0

4,0

Средний диаметр волокна, мкм, не более

3

6

8

Содержание неволокнистых включений размером св. 0,25 мм, % по массе, не более

8

12

16

Теплопроводность*, Вт/(м·К), не более, при температуре:



283 К (10 °С)

0,038

0,037

0,036

298 К (25 °С)

0,040

0,039

0,038

398 К (125 °С)

0,070

0,065

0,050

573 К (300 °С)**

-

-

0,120

Влажность, % по массе, не более

1,0

1,0

1,0

Содержание органических веществ, % по массе, не более

2,0

1,5

1,5

* Определяют для товарной ваты.

** Определяют методом экстраполяции.



Таблица 2.
Физико-механические и теплофизические показатели минеральной ваты.

Удельная эффективная активность естественных радионуклидов в вате не должна превышать предельных значений, установленных ГОСТ 30108. В соответствии с пунктом 4.4.3 ГОСТ 4640-2011 минеральная вата относится к группе горючести НГ (негорячая) по ГОСТ 30244-94.

Рекомендации по применению

Тройники из минеральной ваты рекомендовано использовать:

  • В зданиях
  • В наружных технологических установках
  • На эстакадах
  • В тоннелях, галереях
  • При канальной прокладке трубопроводов
  • При надземной прокладке трубопроводов вне помещений

Толщина тройника из минеральной ваты регламентируется проектом и рассчитывается на основании СНиП 41-03-2003, СНиП 41-02-2003 и СП 41-103-2000.

Как правильно выбрать?

Тройник из минеральной ваты – универсальное изделие из теплоизоляционного материала. Универсальность минеральной ваты характеризуется следующими критериями:

  • Широкий температурный диапазон транспортируемой среды в трубопроводах
  • Возможность использовать данную продукцию, как на открытом воздухе, так и в помещении
  • Безопасность с точки зрения экологии

Область применения минеральной ваты ограничивается следующими критериями: наличием канцерогенных факторов (пыли) и фенолформальдегидных смол. При температуре теплоносителя свыше 3500 начинается процесс деструкции фенолформальдегидных смол. По опасности в соответствии с классификацией МАИР относится к группе 2 (потенциально опасна) и группе 3 (недостаточно опасна).

Транспортировка

Минераловатные тройники транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта. Чаще всего тройники транспортируются в коробках, что обеспечивает их сохранность при перевозке. При транспортировании изделий транспортными пакетами должны соблюдаться требования ГОСТ 21929-76. При транспортировании должны соблюдаться требования ГОСТ 14192 относительно маркировки продукции.

Хранение

Тройники из минеральной ваты должны храниться на крытых складах. Допускается хранение под навесом, защищающим изделия от воздействия атмосферных осадков и прямых солнечных лучей. При хранении под навесом тройники должны быть уложены на подкладки. Тройники должны храниться в упакованном виде или должны быть уложены на поддоны раздельно по видам, маркам и размерам. Высота штабеля при хранении не должна превышать 2 м.

Контроль качества, гарантия и срок эксплуатации

Минеральная вата должна поставляться на заводы-производители изделий из мин ваты спустя одни сутки выдержки на складе производителя ваты. Контроль качества, гарантийный срок и испытания тройников из минеральной ваты должны соответствовать ГОСТ 4640-2011 и ТУ заводов-производителей изделий из мин ваты. Контроль механических свойств, внешнего вида, линейных размеров изделий производят на основании ГОСТ 17177. Правила приемки тройников из минеральной ваты регламентируется ГОСТ 26281. Срок хранения тройников должен не превышать 6 месяцев при соблюдении правил перевозки и хранении. Срок эксплуатации минеральной ваты может достигать 50 лет.

Монтаж

Монтаж минераловатных тройников происходит следующим образом:

  1. Поместить тройник из минеральной ваты на стальном тройнике. Тепловые замки, при их наличии, должны быть совмещены с цилиндрами без щелей. При наличии алюминиевой фольги в качестве покровного слоя стык должен быть заклеен алюминиевым скотчем.
  2. Тройники и цилиндры плотно прижимаются друг к другу торцами. При наличии неровностей происходит торцовка поверхностей. Фольгированные цилиндры и тройники в местах торцевых соединений проклеиваются металлическим скотчем.
  3. Далее тройники без покрытия стягиваются поперечными хомутами из проволоки или ленты. Если наружный диаметр не превышает 500 мм рекомендуется использовать проволоку из оцинкованной стали 0,7-0,9 мм. При диаметре изоляции свыше 500 мм обычно используют ленту из оцинкованной стали.
  4. Сверху изоляция покрывается защитным полимерным материалом, стеклотканью или кожухом из алюминия или оцинкованной стали.

Вес изделия

Внутренний диаметр (мм) Вес (кг)
25 0,28
32 0,37
42 0,51
48 0,59
57 0,74
76 1,08
89 1,34
108 1,76
133 2,40
159 3,16
219 5,27

Цена на продукцию

Тройник из минеральной ваты
Внутренний диаметр (мм) Толщина ваты (мм) Наружный диаметр (мм) Цена с НДС руб
не кашированный кашированный
25 30 85 402 455
32 30 92 426 494
42 30 102 464 541
48 30 108 511 577
57 30 117 577 616
76 30 136 673 703
89 30 149 777 823
108 30 168 913 948
133 30 193 976 1136
159 30 219 1128 1320
219 30 279 1526 1707

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Подскажите, можно ли хранить кашированные тройники на улице?
Да можно, если есть навес, защищающий изделия от воздействия атмосферных осадков и прямых солнечных лучей.
Существуют ли неравнопроходные тройники
Да мы успешно поставляем неравнопроходные тройники любых диаметров.
