Кран шаровый LD

Описание

Шаровый кран LD – тип трубопроводной арматуры, запирающий или регулирующий элемент которой имеет сферическую шарообразную форму. Кран имеет съемную ручку, которую можно переставить под углом в 180 градусов. На более больших диаметрах вместо ручки предусматривается привод или редуктор. Краны чаще всего имеют приварное, фланцевое или муфтовое соединение. Краны должны соответствовать ГОСТ 12.2.063-81, ГОСТ 21345-2005 и ГОСТ 28343-89.


Назначение

Шаровые краны LD применяются для регулировки потока в трубопроводах, транспортирующих различные субстанции. Чаще всего это:

  • Тепловые сети;
  • Газопроводы;
  • Нефтепроводы;
  • Системы водоснабжения;
  • Трубопроводы, транспортирующие маслянистые жидкости, пульпы, суспензии, вязкие среды.

Преимущество изделия

Главные достоинства кранов LD:

  • Долгий срок эксплуатации;
  • Легкий монтаж и небольшие габариты;
  • Небольшие эксплуатационные расходы;
  • Простата конструкция;
  • Высокая герметичность.

Уплотнительное покрытие имеет фторопластовую тефлоновую структуру с дублирующим уплотнением из фторсилоксанового эластомера. Данное покрытие стойко к износу, загрязнениям и воздействию некоторых химических элементов. Ошлифованный шар производится из нержавеющей стали, что непосредственно влияет на долговечность изделия.


Конструкция

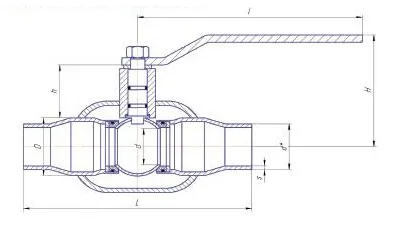

Рисунок 1. Пример конструкции шарового крана LD.

На рисунке 1 представлен пример конструкции сварного крана шарового LD с ручкой. Диаметры крана должны соответствовать ГОСТ 28338-89. Линейные размеры зависят от диаметра крана, давления субстанции и марки производителя крана. Строительная длина крана должна соответствовать ГОСТ 28908-91. Штуцер и корпус крана являются единым целым. Подвижным запирающим элементом (затвором) таких кранов служит ошлифованный шар, по оси которого выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. К тому же, шар установлен между пружинистыми уплотнениями и под давлением перемещается и, тем самым, сильнее уплотняет. Это дает ему свойство высокой плотности во время перепадов давления. А с помощью высокого шпинделя и круглой внешней формы крана можно без труда выполнять изоляционные работы.


Разновидность

Прежде всего краны LD делятся на два вида: для жидкостей и для газа. Ниже мы рассматриваем краны для жидкостных сред. В соответствии с ГОСТ 21345-2005 п 4.1 краны классифицируются по следующим основным эксплуатационным характеристикам:

По функциональному назначению:

  • Запорные;
  • Распределительные.

По типу присоединения к трубопроводу

  • Приварные (сварные);
  • Фланцевые;
  • Резьбовые;
  • Комбинированные;
  • Муфтовые;
  • Цапковые;
  • Штуцерно-торцевые.

По типу управления

  • С ручкой;
  • С механизированным приводом (механический редуктор);
  • С пневматическим приводом;
  • С электрическим приводом;
  • С гидравлическим приводом.

По типу проточной части корпуса крана:

  • Полнопроходные – диаметр отверстия в шаре соответствует диаметру трубопровода
  • Стандартнопроходные (редукционные) – диаметр отверстия в шаре на один типоразмер меньше, чем диаметр трубопровода.

Основные виды кранов LD приведены ниже:

Краны Стандартный проход Полный проход
Ст20 09Г2С 12Х18Н10Т Ст20 09Г2С 12Х18Н10Т
Стандартныекраны Приварные + + + + + +
Фланцевые + + + + + +
Муфтовые + + + + + +
Спусковые + + +


Комбинированные + + +


Цапковые +




Штуцерные +




Краныдля газа Фланцевые +
+ +
+
Приварные + + + + + +
Муфтовые + + +


Спусковые + + +


Регулирующие краны Regula Фланцевые * * *


Приварные * * *


Краны Energy для жидкости Фланцевые
+

+
Приварные
+

+
Муфтовые
+

+
Краны Energy для газа Фланцевые
+

+
Приварные
+

+
Муфтовые
+

+
Регулирующи краны EnergyRegula Приварные * * *


Фланцевые * * *


Краны фланцевые разборные + +
+ +
Краны межфланцевые (стриж)


Оц + +

PS: * - регулируемый проход, Оц – краны с корпусом из стали 20, оцинкованные методом термодиффузии.

Таблица 1. Основные виды кранов LD

Также краны LD бывают с обогреваемым корпусом.


Размеры

Условные диаметры шаровых кранов LD должны соответствовать ГОСТ 28338-89. Ниже приводятся наиболее востребованные диаметры кранов LD для водоснабжения.

Диаметры Приварные краны Фланцевые краны
PN16 PN25 PN40 PN16 PN25 PN40
15

+

+
20

+

+
25

+

+
32

+

+
40

+

+
50

+

+
65
+
+ +
80
+
+ +
100
+
+ +
125
+
+ +
150
+
+ +
200
+
+ +
250
+
+ +
300 +

+ +
400 +

+ +
500 +

+ +

Таблица 2. Зависимость диаметров стандартнопроходных кранов LD и давления.

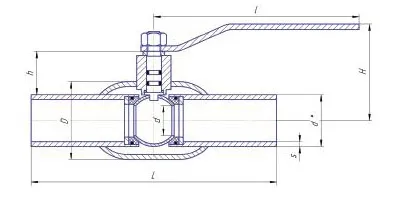

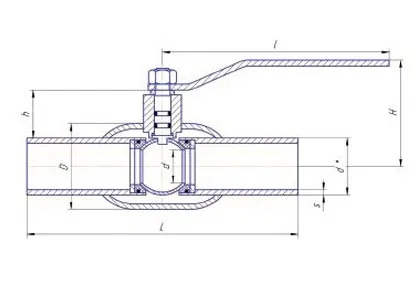

Рисунок 2. Чертеж стандартнопроходного приварного крана LD.


DN PN d d* s D H h l L
15 40 10 21.3 2.8 38 99 26 160 200
20 40 15 27 2.8 42 100 24 160 200
25 40 18 32 3.2 48 102 25 160 230
32 40 24 38 3 57 107 26 160 230
40 40 30 48 3.5 60 108 43 220 250
50 40 40 57 3.5 76 117 47 220 270
65 25 49 76 4 89 122 43 220 280
80 25 63 89 4 114 155 68 315 280
100 25 75 108 5 133 165 68 315 300
125 25 100 133 5 180 197 95 525 330
150 25 125 159 6 219 210 98 525 214
200 25 148 219 8 273 239 94 528 430
250 25 200 273 8 351 284 101 1030 510
300 25 240 325 10 426 - 167 - 730

Таблица 3. Линейные размеры стандартнопроходного приварного крана LD.

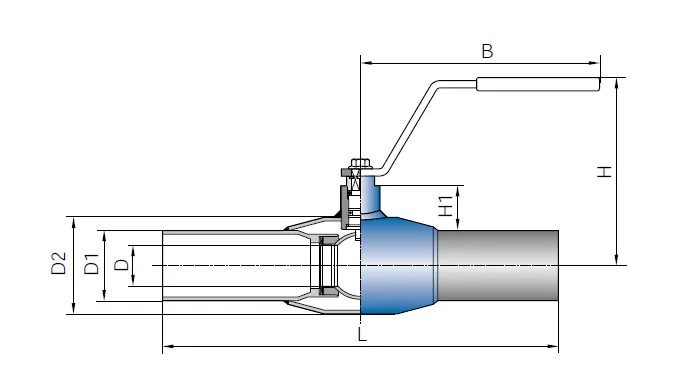

Рисунок 3. Чертеж полнопроходного приварного крана LD.

DN PN d d* s D H h l L
15 40 15 21.3 2.8 42 100 27 160 200
20 40 18 27 3.2 48 102 27 160 230
25 40 24 32 3 57 107 29 160 230
32 40 30 38 3.5 60 108 48 220 250
40 40 40 48 3.5 76 117 52 220 270
50 40 49 57 4 89 122 52 220 280
65 25 63 76 4 114 155 75 315 280
80 25 75 89 5 133 165 78 315 300
100 25 100 108 5 180 197 108 525 330
125 25 125 133 6 219 214 111 525 360
150 25 148 159 6 273 239 124 525 390
200 25 200 219 8 351 274 128 1030 510
250 25 240 273 10 426 - 193 - 730

Таблица 4. Линейные размеры полнопроходного приварного крана LD.

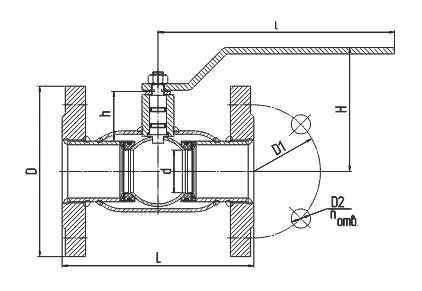

Рисунок 4. Чертеж стандартнопроходного фланцевого крана LD

DN PN d D D1 D2 n отв h H l L
15 40 10 95 65 14 4 23 72 170 120
20 40 15 105 75 14 4 23 72 170 120
25 40 18 115 85 14 4 21 75 170 140
32 40 24 135 100 18 4 21 75 170 140
40 40 30 145 110 18 4 44 92 217 165
50 40 40 160 125 18 4 44 100 235 180
65 16 49 180 145 18 4 44 110 235 200
65 25 49 180 145 18 8 44 110 235 200
80 16 63 195 160 18 4 60 141 335 210
80 25 63 195 160 18 8 60 141 335 210
100 16 75 215 180 18 8 60 150 335 230
100 25 75 230 190 22 8 60 150 335 230
125 16 100 245 210 18 8 94 195 525 350
125 25 100 270 220 26 8 94 195 525 350
150 16 125 280 240 22 8 98 210 525 380
150 25 125 300 250 26 8 98 210 525 380
200 16 148 335 295 22 12 84 225 625 450
200 25 148 360 310 26 12 84 225 625 450
250 16 200 405 355 26 12 100 270 625 530
250 25 200 425 370 30 12 100 270 625 530
300 16 240 460 410 26 12 167 634 - 750

Таблица 5. Линейные размеры стандартнопроходного фланцевого крана LD.

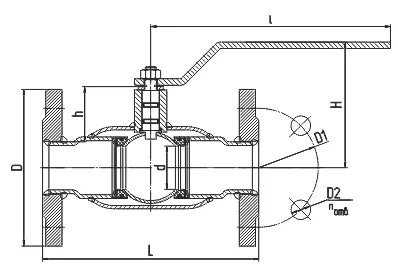

Рисунок 5. Чертеж полнопроходного фланцевого крана LD


DN PN d D D1 D2 nотв h H l L
15 40 15 95 65 14 4 23 72 170 120
20 40 18 105 75 14 4 21 75 170 140
25 40 24 115 85 14 4 21 75 170 140
32 40 30 135 100 18 4 44 92 217 165
40 40 40 145 110 18 4 44 100 235 290
50 40 49 160 125 18 4 44 110 235 300
65 16 64 180 145 18 4 60 141 335 300
65 25 64 180 145 18 4 60 141 335 300
80 16 75 195 160 18 4 60 150 335 320
80 25 75 195 160 18 4 60 150 335 320
100 16 100 215 180 18 8 94 195 525 350
100 25 100 230 190 22 8 94 195 525 350
125 16 125 245 210 18 8 98 210 525 380
125 25 125 270 220 26 8 98 210 525 380
150 16 148 280 240 22 8 84 225 625 410
150 25 148 300 250 26 8 84 225 625 410
200 16 200 335 295 22 12 127 270 625 530
200 25 200 360 310 26 12 127 270 625 530

Таблица 6. Линейные размеры полнопроходного фланцевого крана LD.


Характеристики

Шаровый кран марки LD не требует ухода, подтягиваний или смазки. Благодаря высокому шпинделю на данных кранах легко производить изоляционные работы. Привод можно легко установить даже после монтажа крана. Краны LD используются на трассах с максимальной температурой до 2000С и давлением до 40 атмосфер. Зависимость температуры субстанции к давлению отображено в графике №1.

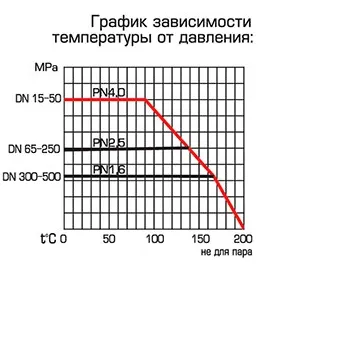

График №1. Зависимость температуры от давленbя для кранов LD.



Материалы

Материалы, используемые при производстве шаровых кранов LD:

  • Корпус: углеродистая сталь (Ст.20), низколегированная сталь (09Г2С), коррозионно-стойкая легированная сталь (12Х18Н10Т).
  • Шар: нержавеющая сталь (20Х13)
  • Шток: нержавеющая сталь (20Х13, 12Х18Н10Т)
  • Уплотнение штока: фторсилоксановый эластомер
  • Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+, Teflon)
  • Уплотнение шара: фторопласт Ф4К20 (PTFE+, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

В соответствии с ГОСТ 21345-2005 входной контроль материалов и комплектующих изделий - по ГОСТ 24297.


Рекомендации по применению

Краны, изолируемые в ППУ и применяемые при строительстве тепловых трасс по ГОСТ 30732-2020, необходимо использовать только со сварным соединением. Наиболее востребованными кранами считаются краны марки LD. Давление субстанции в подобных тепловых трассах достигает 1,6 МПа, а температура может достигать 150 С. Данные краны применяются при давлении на трассах до 4,0 МПа и температуры теплоносителя до 200 С.


Как правильно выбрать

В случае, если после монтажа в последствие необходима разборка трассы, то используются краны с фланцевым соединением. В коммунальном хозяйстве чаще всего применяются краны с муфтовым соединением. Но чаще всего по умолчанию применяются краны со сварным соединением. Данное соединение считается наиболее надежным. Если на трассе не критична потеря напора, используют стандартнопроходные краны. Если же необходимо максимально уменьшить гидравлические потери, например на магистральных трассах, используются полнопроходные краны.


Транспортировка

Транспортирование кранов должно производиться в соответствии с разделом 9 ГОСТ 21345-2005 в упаковке предприятия-изготовителя. Руководство по эксплуатации упаковывается в пакет из полиэтиленовой пленки. Транспортировка шаровых кранов в упакованном виде может производиться любыми видами транспорта, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта. Транспортироваться кран должен в открытом положении.


Хранение

Хранение кранов в упаковке предприятия-изготовителя без переконсервации – не более 24 месяцев. При длительном хранении Краны, должны подвергаться переконсервации не реже одного раза в год. Упаковка крана должна соответствовать ГОСТ 21345-2005 п 5.5. Условия хранения должны исключать наличие паров агрессивных жидкостей, запыленность помещений.


Контроль качества, гарантия и срок эксплуатации

Технические характеристики, размеры, химический состав и сортамент кранов должен соответствовать паспортам качества и ТУ заводов-изготовителей. Приемка и контроль качества должны соответствовать ГОСТ 21345-2005. Гарантийный срок в соответствии с ГОСТ 21435-2005 п 10.2 регламентируется заводами-производителями. Гарантийный срок устанавливается в прилагаемом к крану сертификате качества. Номенклатуру показателей надежности, в том числе и срок службы, устанавливают в соответствии с ГОСТ 27.003.


Монтаж

Перед монтажом необходимо произвести входной контроль кранов на наличие повреждений, загрязнений. Перемещение на объекте должно исключать деформацию или повреждение различных частей крана, в том числе рукоятки, штурвала, привода и т.д. Перед монтажом необходимо выполнить пробное открытие и закрытие крана LD, а также зачистить концы трубопровода от загрязнений и ржавчины. При монтаже в горизонтальном положении в момент сварки кран должен быть полностью открыт, для избежания попадания брызг на рабочую поверхность шара. При монтаже в вертикальном положении сварка верхнего шва производится в положении крана «открыто», а нижнего шва в положении «закрыто», c целью избежания возникновения тяги от тепла сварки. Для диаметров до 125 мм используется электросварка и газосварка. Для диаметров от 150 мм используется только электросварка. При сварке необходимо не допускать перегрева крана выше 1000С. Кран запрещается открывать и закрывать до полного остывания. Запрещается уменьшать строительную длину крана. Данная длина должна соответствовать ГОСТ 28908-91. После монтажа крана необходимо проверить сварные швы на герметичность, затем нанести защитный слой лакокрасочного покрытия. В завершении осуществить промывку трубопровода и оставить кран в полностью открытом или закрытом положении.


Вес изделий

Шаровый кран LD
Диаметр Ду (мм) Приварной кран, Вес (кг) Фланцевый кран, Вес (кг)
15 0,8 1,8
20 0,8 2,2
25 1,1 2,7
32 1,5 3,7
40 2,0 4,6
50 2,6 6,1
65 3,4 8,4
80 5,3 11,2
100 6,7 15,0
125 15,3 27,7
150 20,6 36,0
200 36,0 56,0
250 54,0 83,0



PS:фланцевые краны рассматриваем сдавлением 16 атм стандартный проход


Цена на продукцию

Приварной(сварной) шаровый кран LD стандартный проход
Размер(мм) DN Давление(бар) PN Ценас НДС руб
15 40 звоните
20 40 звоните
25 40 звоните
32 40 звоните
40 40 звоните
50 40 звоните
65 25 звоните
80 25 звоните
100 25 звоните
125 25 звоните
150 25 звоните
200 25 звоните
250 25 звоните

Фланцевый шаровый кран LD стандартный проход
Размер(мм) DN Давление(бар) PN Ценас НДС руб
15 40 звоните
20 40 звоните
25 40 звоните
32 40 звоните
40 40 звоните
50 40 звоните
65 16 звоните
80 16 звоните
100 16 звоните
125 16 звоните
150 16 звоните
200 16 звоните
250 16 звоните

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.
