Скорлупа ппу

Описание

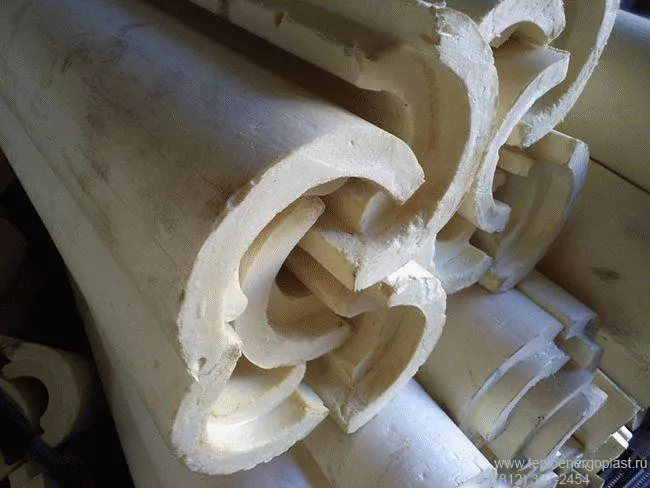

Скорлупа ППУ – готовое изделие из пенополиуретана, предназначенное для изоляции тепловых трасс или ее сварочных стыков. Свойства скорлупы должны соответствовать ГОСТ 30732-2006. Скорлупы применяются как для труб наружной, так и для подземной прокладки. Данные изделия поставляются в виде прямых участков и отводов.

Назначение

Скорлупа используется для теплоизоляции труб различного назначения, а именно:

  • теплотрассы;
  • нефтепроводы;
  • газопроводы.

Также скорлупа применяется для изоляции стыков в соответствии с пунктом 4.22 ГОСТ 30732-2006.

Видео

Погрузка скорлупу ППУ на производстве в автомашину.

Преимущество изделий

Скорлупа ППУ обладает следующими преимуществами

  • низкая трудоемкость при монтаже;
  • скорлупа поставляется на 100% готовая для использования;
  • благодаря простате монтажа скорлупы резко понижается срок ввода в эксплуатацию трассы;
  • обеспечивает быстрый доступ к аварийному участку;
  • данный вид изоляции может использоваться несколько раз;
  • монтаж не зависит от погодных условий;
  • повышенный срок эксплуатации.

Конструкция

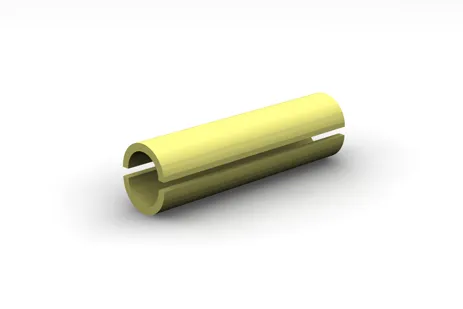

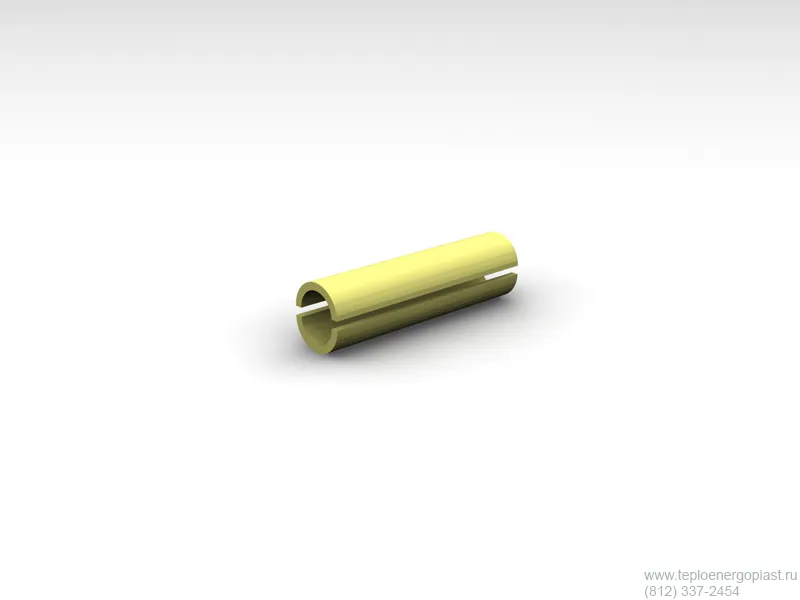

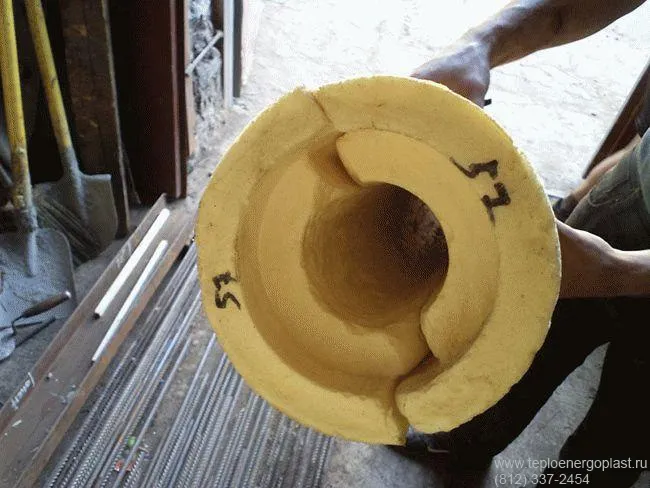

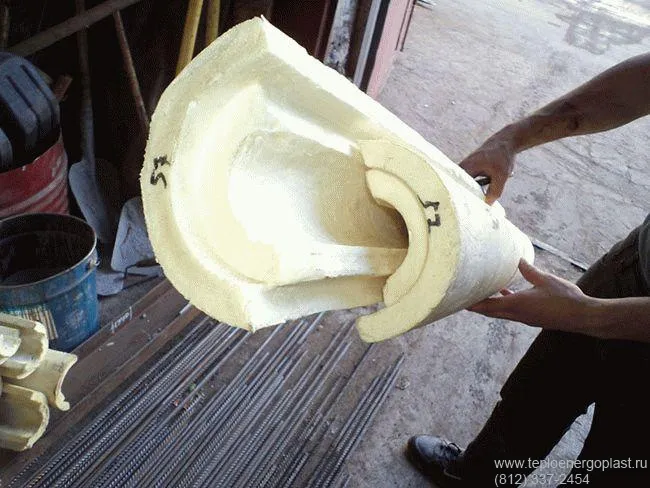

Прямой участок скорлупы представляет собой полый цилиндр, состоящий из определенного количества сегментов. Количество сегментов зависит от диаметра:

  • скорлупа диаметров от 32 до 630 мм поставляется в виде двух сегментов;
  • скорлупа диаметров от 720 до 1020 мм поставляется в виде трех сегментов;
  • скорлупа диаметром 1220 мм поставляется в виде четырех сегментов.

Также существуют скорлупы-отводы, которые отличаются от прямых участков углом загиба под определенный градус; чаще всего под 90 0.

Разновидность

Скорлупа делится по двум признакам: в зависимости от выдерживаемой температуры и по покровному слою.

В зависимости от температуры теплоносителя выделяют два вида скорлупы:

  • Р-1 – с максимальной температурой до 115 0С;
  • Р-2 – с максимальной температурой до 140 0С.

В зависимости от покровного слоя выделяют следующие скорлупы:

  • без покрытия (самая распространенная);

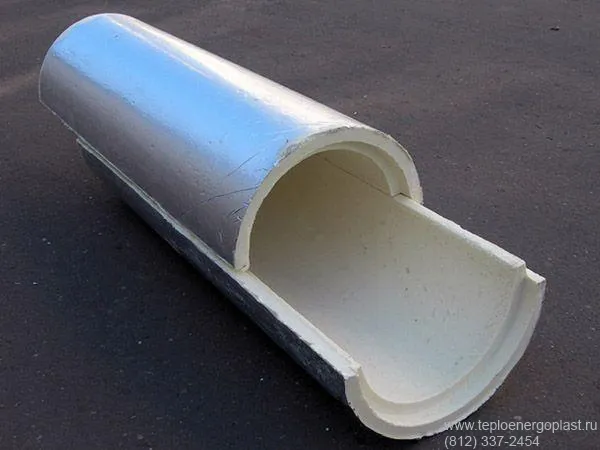

  • с фольгированным покрытием (с фольмотканью);
  • с фольгированным армированным покрытием;
  • с стеклопластиковым покрытием;
  • с стеклотканевым покрытием;
  • с покрытием из армафола;
  • с оцинкованным покрытием.

Помимо прямых участков скорлупа также может поставляться в форме отводов. Отводы представляют собой полые загнутые под определённый угол цилиндры.

Размеры

Скорлупа характеризуется двумя размерами: диаметром и толщиной. Скорлупы-отводы также характеризуются углом загиба. Диаметры скорлупы должны соответствовать ГОСТ 30732-2006 и поставляются в следующей линейке: 32, 45, 57, 76, 89, 108, 114, 133, 159, 219, 273, 325, 377, 426, 530, 630, 720, 820, 1020, 1220. Рекомендуемая толщина скорлупы регламентируется приложением Б ГОСТ 30732-2006. Чаще всего на небольших диаметрах толщина составляется 40 мм. Также скорлупа производится с толщинами 30, 50, 60 мм и другими менее востребованными значениями.

Характеристики

В соответствии с пунктом 4.22 ГОСТ 30732-2006 скорлупа ППУ должна отвечать всем требованиям, описанным в пункте 5 ГОСТ 30732-2006. Ниже приводятся основные физические характеристики, описанные в пункте 5.1.6:

Показатель

Характеристика

Плотность*, кг/м3, не менее

60

Прочность при сжатии при 10 %-ной деформации в радиальном направлении, МПа, не менее

0,3

Водопоглощение при кипячении в течение 90 мин, % по объему, не более

10

Прочность на сдвиг в осевом направлении, МПа, не менее, при температуре (для труб с ПЭ оболочкой):



(23 ± 2) °С

0,12

(140 ± 2) °С**

0,08

Теплопроводность при средней температуре 50 °С, Вт/м°С, не более

0,033

Прочность на сдвиг в тангенциальном направлении, МПа, не менее, при температуре**



(23 ± 2) °С

0,2

(140 ± 2) °С

0,13

Радиальная ползучесть теплоизоляции при температуре испытания 140 °С, мм, не более, в течение**:



100 ч

2,5

1000 ч

4,6

* Плотность среднего слоя изоляции.

** Определяется по требованию заказчика.



Таблица 1.
Характеристики скорлупы ППУ.

Материалы

Скорлупа ППУ изготавливается путем взаимодействия двух компонентов: полиола и полиизоционата. Полиол представляет из себя органическое соединение класса многоатомных спиртов, содержащее в своем составе более одной гидроксильной группы. Полиизоционат является ароматическим диизоционатом, более известным как Метилендифенилдиизоцианат (МДИ). Для производства скорлупы чаще всего используется 4,4'-МДИ.

Рекомендации по применению

Скорлупу рекомендовано использовать, прежде всего, для изоляции стыков на тепловых трассах. Изолирование скорлупой всей трассы обычно экономически не обоснованно. Чаще всего скорлупа поставляется стандартной толщины, отличной от толщины изоляции. В таких случаях у данного изделия можно легко уменьшить толщину путем срезания излишков обычным строительным ножом.

Как правильно выбрать?

В стандартном большинстве случаев скорлупа поставляется без покрытия. Если речь идет о надземной прокладке трассы допускается использование скорлупы с оцинкованным покрытием. В таком случае, на данной трассе, возможно не использовать оцинкованные кожухи. Но подобная скорлупа является редкой и имеет большой срок поставки. В случае необходимости усилить защитные и гидроизоляционные характеристики на скорлупе может использоваться дополнительное покрытие. Данное покрытие может быть из фольги, стеклоткани, стеклопластика, армафола и т д.

Транспортировка

Транспортирование может производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

Хранение

Хранение производится в закрытых помещениях, исключающих попадание прямых солнечных лучей, на расстоянии не менее 1м. от нагревательных приборов.

Контроль качества, гарантия и срок эксплуатации

Скорлупа по своим характеристикам должна соответствовать ГОСТ 30732-2006. Правила приемки скорлупы должны соответствовать разделу 8 данного ГОСТ и ТУ заводов-производителей. Ниже приведены основные испытания и технические требования к скорлупе.

Показатель

Технические требования

Метод испытания

Объем выборки из партии

Периодичность испытаний

Плотность среднего слоя ППУ

Не менее 60 кг/м3

ГОСТ 17177, ГОСТ 409

3 шт

Каждая партия

Кажущаяся плотность ППУ

Не менее 43 кг/м3

ГОСТ 409

3 куба размером 40*40*30 мм с погрешностью ±0,5 мм

По требованию заказчика

Прочность ППУ при сжатии 10% деформации в радиальном направлении

Не менее 0,3 МПа

ГОСТ 17177

3 шт

Каждая партия

Водопоглощение ППУ при кипячении в течение 90 мин

Не более 10% по объему

П 9.14 ГОСТ 30732-2006

3 шт

Один раз в квартал

Водопоглощение ППУ за 24 часа

Не более 1,5% по объему

ГОСТ 17177

3 куба с размером 50*50*50 мм с погрешностью ±0,5 мм

По требованию заказчика

Теплопроводность ППУ при 50 0С

Не более 0,033 ВТ/м 0С

ГОСТ 7076, ГОСТ 30256

3 шт

Один раз в квартал

Разрушающее напряжение при изгибе

Не менее 300 кПа

ГОСТ 18564

3 бруса с размерами 120*25*20 мм с погрешностью ±0,5 мм

По требованию заказчика

Температура размягчения по Вика при нагрузке 10 Н

Не ниже 130 0С

ГОСТ 15088

5 брусков с размерами 20*2*10 мм с погрешностью ±0,5 мм

По требованию заказчика



Таблица 2.
Основные технические требования и методы испытания скорлупы.

Гарантийные обязательства регламентируются в сертификатах заводов-производителей и могут достигать срока в 15 лет. Эксплуатационный срок составляет не менее 30 лет.

Монтаж

Внутренний диаметр скорлупы должен совпадать с наружным диаметром стальной трубы. Толщина скорлупы может отличаться от толщины изоляции, прописанной в ГОСТ 30732-2006. В таком случае, скорлупа подрезается непосредственно при монтаже до необходимой толщины. Далее скорлупа обматывается по периметру термолентой, которая усаживается горелкой при температуре +600 С. В случае надземной прокладки теплотрассы на термоленту сверху одевается оцинкованный кожух, либо изначально используется скорлупа с оцинкованным покрытием.

Вес изделия

Скорлупа ППУ Р-1
Наружный диаметр стальной трубы (мм) Вес (кг./м.п.)
32 0,696
40 0,822
57 0,938
76 1,122
89 1,248
108 1,431
133 1,673
159 1,925
219 2,505
273 3,027
325 4,533
426 5,754



Цена на продукцию

Скорлупа ППУ
Наружный диаметр стальной трубы (мм) Цена с НДС руб
32 432
57 625
76 721
89 788
108 867
133 992
159 1141
219 1486
273 1754
325 2657
426 3289

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Можно скорлупой заизолировать трассы на чердаке?
Нет нельзя, т.к. ППУ скорлупа обладает классом горючести Г4 по ГОСТ 30244 и является сгораемой по ГОСТ 16381. На основании п 5.18 СНиП 41-03-2003 ППУ нельзя прокладывать в зданиях.
Приобрели скорлупу 57 для тепловой трассы. Внешняя оболочка 125. Но скорлупа толщиной 40 мм. Т.е. наружный диаметр 137 мм. Получается некорректный наружный диаметр.
Скорлупа заливается в определенных формах, поэтому ее толщина не может варьироваться с точностью до миллиметра. В Вашем случае необходимо подрезать скорлупу обычным строительным ножом до нужного диаметра.
