Отводы из минеральной ваты

Описание

Отвод из минеральной ваты – негорючий теплоизоляционный полый изогнутый под определенным углом цилиндр из неорганической изоляции, получаемой из расплава горных пород, осадочных пород, вулканического шлака, металлургических шлаков, промышленных силикатных отходов. Минеральная вата, используемая для производства отводов, производится на основании ГОСТ 4640-2011 или ТУ заводов-производителей.

Назначение

Отводы из минеральной ваты используются для тепловой изоляции отводов трубопроводов с наружным диаметром от 18мм до 1420 мм с температурой транспортируемой среды от -1800С до +7000С. Отводы из минеральной ваты применяются для тепловой изоляции отводов следующих сетей:

  • Трубопроводов тепловых сетей
  • Трубопроводов ХВС и ГВС
  • Технологических трубопроводов с повышенными противопожарными требованиями
  • Газопроводов и нефтепроводов

Преимущество изделий

Минеральная вата относится к группе горючести НГ по ГОСТ 30244-94. Таким образом, минеральная вата не имеет самостоятельного горения, т е является негорючей. Вследствие данного факта, минеральную вату можно использовать при достаточно широком диапазоне температур транспортируемых сред, а также использовать при прокладке трассы в помещении. Степень воспламеняемости по ГОСТ 30402-96 В1, самый низкий.

Помимо основных преимуществ минераловатных отводов можно также выделить следующие плюсы:

  • Простой и быстрый монтаж
  • Звукоизоляция
  • Надежные швы в местах соединений
  • Большой температурный спектр применения
  • Экологическая безопасность
  • Стойкость к химическим раздражителям

Конструкция

Отвод из минеральной ваты представляет собой полый изогнутый под определенным углом цилиндр с внутренним диаметром, равным наружному диаметру отвода несущего трубопровода и различной толщиной. Отводы могут быть цельными и составными. Чаще всего бывают следующие виды отводов:

  • Цельный отвод с одним продольным разрезом для удобства монтажа. Такие отводы используются на небольших диаметрах трубопроводов
  • Двухсоставной отвод, состоящий из двух полуцилиндров с продольными разрезами. Данные цилиндры чаще всего используются на более больших диаметрах трубопроводов

Отводы могут быть покрыты защитным слоем или не иметь таковой

Разновидность

В соответствии с ГОСТ 31913-2011 минеральная вата бывает следующих видов:

  • Стеклянная вата (производится на основании расплава стелка)
  • Каменная вата (производится на основании расплава горных пород)
  • Шлаковая вата (производится на основании металлургического шлака)

Минеральная вата (мин вата), в зависимости от исходного сырья может иметь различную структуру волокнистости (горизонтально-слоистую, вертикально-слоистую, гофрированную, пространственную), что отражается непосредственно на ее свойствах.

В зависимости от плотности минеральной ваты цилиндры в соответствии с ГОСТ 4640-2011 подразделяются на следующие марки:

  • ВМ-35, плотность не более 35 кг/м3
  • ВМ-50, плотность не более 50 кг/м3
  • ВМ-70, плотность не более 70 кг/м3

На основании ТУ заводов-производителей минеральная вата может быть и других плотностей. Ниже приведены самые распространенные марки:

  • 100, плотность от 75 до 125 кг/м3
  • 150, плотность от 125 до 175 кг/м3
  • 200, плотность от 175 до 225 кг/м3

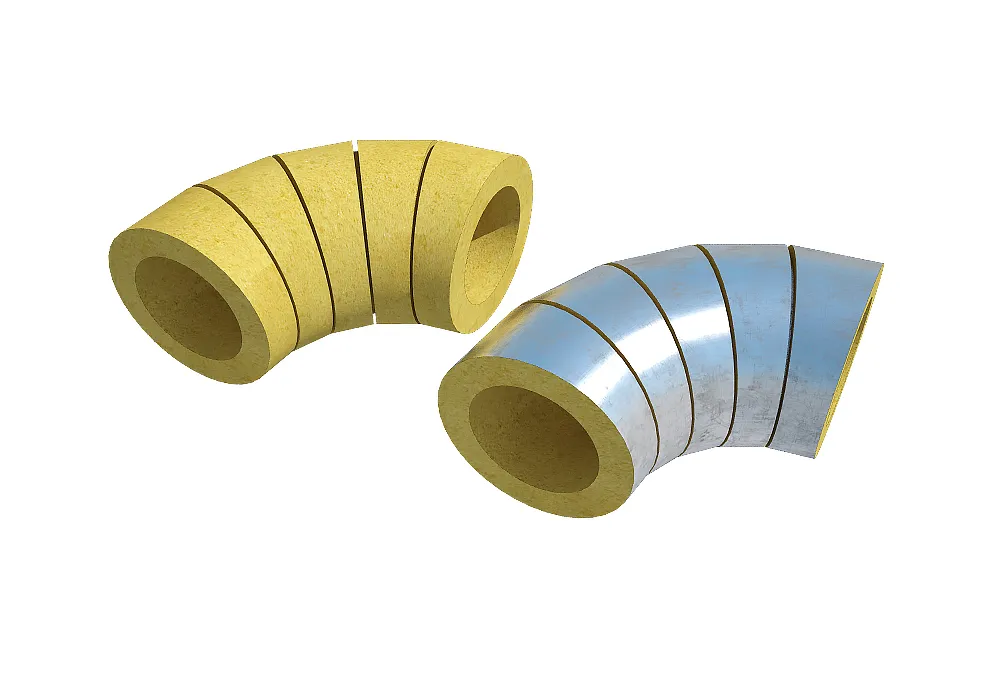

Отводы из минеральной ваты могут быть кашированными алюминиевой фольгой или не иметь покровного слоя.

Размеры

Все размеры регламентируются соответствующим ТУ заводов-производителей. Чаще всего внутренний диаметр отвода должен быть от 18 до 1420 мм. Толщина отвода может быть от 20 мм до 250 мм. Угол поворота отвода заранее согласовывается с потребителем. Чаще всего отводы производятся под углом в 90 градусов. Также не редки отводы с углом поворота в 45 градусов.

Характеристики

Ниже, в таблице 1, приведены физико-технические показатели наиболее распространённых отводов из минеральной ваты. Данные отводы производятся на основании ТУ заводов-производителей.

Показатель

Значение

Теплопроводность, Вт/(м*К), не более, при температуре:

283±5 К

298±5 К



0,035

0,037

Плотность, кг/м3

90

Прочность на сжатие при 10% деформации, кПа, не менее,

h≥40 мм

h≥60 мм



15

18

Прочность на отрыв слоев, кПа, не менее

7

Водопоглощение при частичном погружении, %, по массе, не более

1

Влажность, %, по массе, не более

0,5

Водостойкость, pH, не более

4

Средний диаметр волокна, мкм

4-6

Содержание неволокнистых включений, %, по массе, не более

4,5

Модуль кислотности, не менее

2,0

Горючесть цилиндра, по ГОСТ 4640-2011

Кашированного фольгой

Некашированного фольгой



Г1

НГ

Удельная эффективная активность естественных радионуклидов, Бк/кг, не более

370

Степень воспламеняемости, по ГОСТ 30402-96

В1

Дымообразующая способность, по СНиП 21-01-97

Д1

Токсичность продуктов горения, по СНиП 21-01-97

Т1

Массовая доля органических веществ, %, не более

5



Таблица 1. Физико-технические показатели наиболее распространенных отводов из минеральной ваты.

Материалы

Для изготовления ваты применяют горные породы габбро-базальтовой группы и их аналоги, осадочные породы, вулканические шлаки, промышленные отходы, в том числе щебень из доменного шлака по ГОСТ 18866, а также смеси указанных компонентов. В качестве обеспыливающей добавки применяют водные эмульсии индустриальных масел и мазута. На основании ГОСТ 4640-2011 в зависимости от плотности выделяют три вида минеральной ваты: ВМ-35, ВМ-50, ВМ-70. Также допускается использовать и более плотную вату. В соответствии с данным ГОСТом характеристики тепловой изоляции из минеральной ваты должны быть следующие:

Наименование показателя

Значение показателя для марки

ВМ-35

ВМ-50

ВМ-70

Плотность, кг/м, не более

35

50

70

Модуль кислотности, не менее

2,0

1,6

1,4

Водостойкость, рН, не более

3,5

4,0

4,0

Средний диаметр волокна, мкм, не более

3

6

8

Содержание неволокнистых включений размером св. 0,25 мм, % по массе, не более

8

12

16

Теплопроводность*, Вт/(м·К), не более, при температуре:



283 К (10 °С)

0,038

0,037

0,036

298 К (25 °С)

0,040

0,039

0,038

398 К (125 °С)

0,070

0,065

0,050

573 К (300 °С)**

-

-

0,120

Влажность, % по массе, не более

1,0

1,0

1,0

Содержание органических веществ, % по массе, не более

2,0

1,5

1,5

* Определяют для товарной ваты. ** Определяют методом экстраполяции.



Таблица 2. Физико-механические и теплофизические показатели минеральной ваты.

Удельная эффективная активность естественных радионуклидов в вате не должна превышать предельных значений, установленных. В соответствии с пунктом 4.4.3 ГОСТ 4640-2011 минеральная вата относится к группе горючести НГ (негорячая) по ГОСТ 30244-94.

Рекомендации по применению

Отводы из минеральной ваты рекомендовано использовать:

  • В зданиях
  • В наружных технологических установках
  • На эстакадах
  • В тоннелях, галереях
  • При канальной прокладке трубопроводов
  • При надземной прокладке трубопроводов вне помещений

Толщина отвода из минеральной ваты регламентируется проектом и рассчитывается на основании СНиП 41-03-2003, СНиП 41-02-2003 и СП 41-103-2000.

Как правильно выбрать?

Отвод из минеральной ваты – универсальное изделие из теплоизоляционного материала. Универсальность минеральной ваты характеризуется следующими критериями:

  • Широкий температурный диапазон транспортируемой среды в трубопроводах
  • Возможность использовать данную продукцию, как на открытом воздухе, так и в помещении
  • Безопасность с точки зрения экологии

Область применения минеральной ваты ограничивается следующими критериями: наличием канцерогенных факторов (пыли) и фенолформальдегидных смол. При температуре теплоносителя свыше 3500 начинается процесс деструкции фенолформальдегидных смол. По опасности в соответствии с классификацией МАИР относится к группе 2 (потенциально опасна) и группе 3 (недостаточно опасна).

Транспортировка

Минераловатные отводы транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта. Чаще всего отводы транспортируются в коробках, что обеспечивает их сохранность при перевозке. При транспортировании изделий транспортными пакетами должны соблюдаться требования ГОСТ 21929-76. При транспортировании должны соблюдаться требования ГОСТ 14192 относительно маркировки продукции.

Хранение

Отводы из минеральной ваты должны храниться на крытых складах. Допускается хранение под навесом, защищающим изделия от воздействия атмосферных осадков и прямых солнечных лучей. При хранении под навесом отводы должны быть уложены на подкладки. Отводы должны храниться в упакованном виде или должны быть уложены на поддоны раздельно по видам, маркам и размерам. Высота штабеля при хранении не должна превышать 2 м.

Контроль качества, гарантия и срок эксплуатации

Минеральная вата должна поставляться на заводы-производители изделий из мин ваты спустя одни сутки выдержки на складе производителя ваты. Контроль качества, гарантийный срок и испытания отводов из минеральной ваты должны соответствовать ГОСТ 4640-2011 и ТУ заводов-производителей изделий из мин ваты. Контроль механических свойств, внешнего вида, линейных размеров изделий производят на основании ГОСТ 17177. Правила приемки отводов из минеральной ваты регламентируется ГОСТ 26281. Срок хранения отводов должен не превышать 6 месяцев при соблюдении правил перевозки и хранении. Срок эксплуатации минеральной ваты может достигать 50 лет.

Монтаж

Монтаж минераловатных отводов происходит следующим образом:

  1. Поместить отвод из минеральной ваты на стальном отводе. Тепловые замки, при их наличии, должны быть совмещены с цилиндрами без щелей. При наличии алюминиевой фольги в качестве покровного слоя стык должен быть заклеен алюминиевым скотчем.
  2. Отводы и цилиндры плотно прижимаются друг к другу торцами. При наличии неровностей происходит торцовка поверхностей. Фольгированные цилиндры и отводы в местах торцевых соединений проклеиваются металлическим скотчем.
  3. Далее отводы без покрытия стягиваются поперечными хомутами из проволоки или ленты. Если наружный диаметр не превышает 500 мм рекомендуется использовать проволоку из оцинкованной стали 0,7-0,9 мм. При диаметре изоляции свыше 500 мм обычно используют ленту из оцинкованной стали.
  4. Сверху изоляция покрывается защитным полимерным материалом, стеклотканью или кожухом из алюминия или оцинкованной стали.

Вес изделия

Внутренний диаметр (мм) Вес (кг)
25 0,14
32 0,18
42 0,25
48 0,30
57 0,37
76 0,54
89 0,67
108 0,88
133 1,20
159 1,58
219 2,63

Цена на продукцию

Отвод из минеральной ваты
Внутренний диаметр (мм) Толщина ваты (мм) Наружный диаметр (мм) Цена с НДС руб
не кашированный кашированный
25 30 85 350 395
32 30 92 371 429
42 30 102 403 471
48 30 108 445 502
57 30 117 502 536
76 30 136 585 611
89 30 149 676 715
108 30 168 793 824
133 30 193 849 988
159 30 219 982 1148
219 30 279 1327 1485

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Вопрос в следующем. Что использовать дешевле: отводы, произведенные в производственных условиях, или самодельно вырезанные отводы из цилиндров? Хотелось услышать Ваше мнение.
Если рассматривать исключительно сырье, то отводы, произведенные на объекте, скорее всего дешевле производственных отводов. Но качественные отводы, произведенные в заводских условиях, позволяют сократить сроки монтажных работ на  объекте в 20 раз.
Есть ли разница в плотности отвода и цилиндра, произведенных из одной и той же мин ваты?
Нет, плотность ваты не меняется в зависимости от выпускаемого изделия.
