Опоры ОСТ 36-94-83, ГОСТ 14911-82

Описание.

Опоры, произведенные по ОСТ 36-94-83, ГОСТ 14911-82, предназначены для фиксации трубопровода в стационарном положении относительно угловых, вертикальных (поперечных) и (или) горизонтальных (продольных) перемещений. Данные опоры делятся на следующие три группы: опора подвижная приварная (ОПП), опора подвижная хомутовая (ОПХ), опора подвижная бескорпусная (ОПБ).

Назначение

Настоящий стандарт распространяется на стальные подвижные опоры стальных технологических трубопроводов различного назначения с наружным диаметром от 18 до 1620 мм, транспортирующих рабочую среду температурой от 0 до плюс 450 °С и давлением до 10 МПа.

Стандарт не распространяется на опоры магистральных трубопроводов, трубопроводов с хладагентом, внутристанционных трубопроводов электрических станций, трубопроводов тепловых сетей, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах и в сейсмических районах.

Преимущество изделий

Опоры обладают следующими преимуществами:

  1. Опоры поставляются на 100% готовые для использования

  2. Низкая трудоемкость при монтаже

  3. Повышенный срок эксплуатации

  4. Монтаж не зависит от погодных условий

  5. При корректной эксплуатации данные опоры можно использовать несколько раз.

Конструкция

Конструкции опор, произведенных на основании ОСТ 36-94-83, ГОСТ 14911-82, приведены в следующих чертежах. Все обозначения и величины соответствуют обозначениям и величинам в ОСТ 36-94-83.


1 - корпус; 2 - ребро; 3 - проушина.

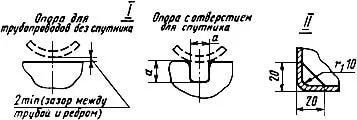

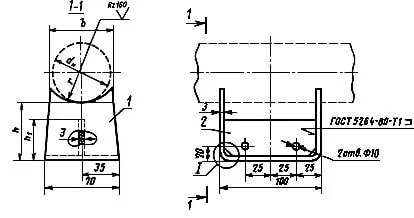

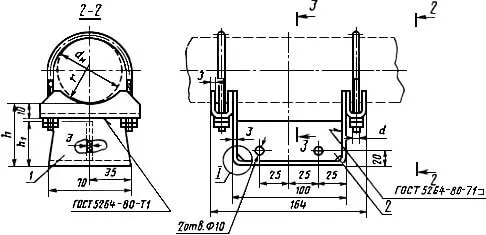

Рисунок 1. Чертеж опоры ОПП1




1 - корпус; 2 - ребро; 3 - проушина; 4 - хомут, 5 - гайка по ГОСТ 5915-70.

Рисунок 2. Чертеж опоры ОПХ1





1 - корпус; 2 - ребро.

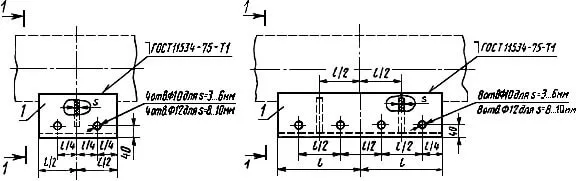

Рисунок 3. Чертеж опор ОПП2 (слева) и ОПП3 (справа)




1 - корпус; 2 - ребро; 3 - проушина; 4 - хомут; 5 - гайка по ГОСТ 5915-70;

6 - упор для dH=377 мм и более; 7 - подушка.

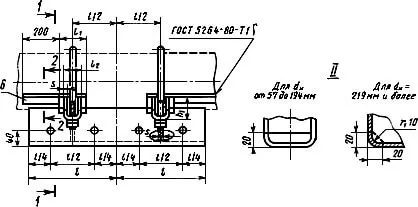

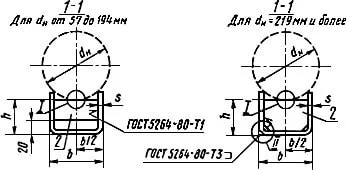

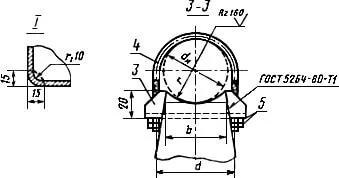

Рисунок 4. Чертеж опоры ОПХ2




1 - корпус; 2 - ребро; 3 - проушина; 4 - хомут; 5 - гайка по ГОСТ 5915-70;

6 - упор для dH=377 мм и более; 7 - подушка.

Рисунок 5. Чертеж опоры ОПХ3



1 - хомут; 2 - подушка; 3 - гайка по ГОСТ 5915-70.

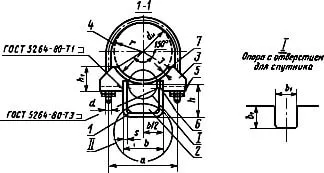

Рисунок 6. Чертеж опоры ОПБ1



1 - хомут; 2 - подушка; 3 - гайка по ГОСТ 5915-70.

Рисунок 7. Чертеж опоры ОПБ2



В таблице 1 приведена комплектность опор по ОСТ 36-94-83, ГОСТ 14911-82.

Изделие Корпус (шт) Ребро (шт) Проушина (шт) Хомут (шт) Гайка (шт) Подушка (шт)
ОПП111----
ОПП211----
ОПП312----
ОПХ111228-
ОПХ2114282
ОПХ3124282
ОПБ11----1
ОПБ2---141

Таблица 1. Комплектность опор по ОСТ 36-94-83, ГОСТ 14911-82.


Разновидность

Разновидность опор, произведенных на основании ОСТ 36-94-83, ГОСТ 14911-82, следующая:

  • Опора подвижная приварная (ОПП1, ОПП2, ОПП3)

  • Опора подвижная хомутовая (ОПХ1, ОПХ2, ОПХ3)

  • Опора подвижная бескорпусная (ОПБ1, ОПБ2)

Номер опоры регламентирует главный линейный размер опоры. Чем больше цифровое значение номера, тем больше данный размер.

Ниже приведены схематичные рисунки данных опор.

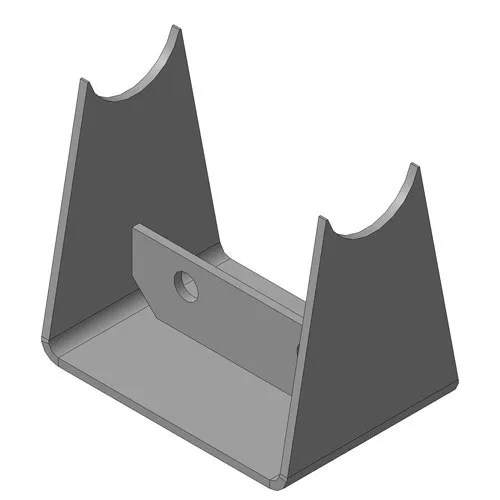

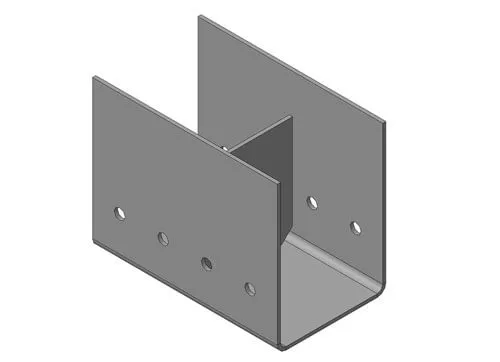

Рисунок 8. Опора ОПП1.

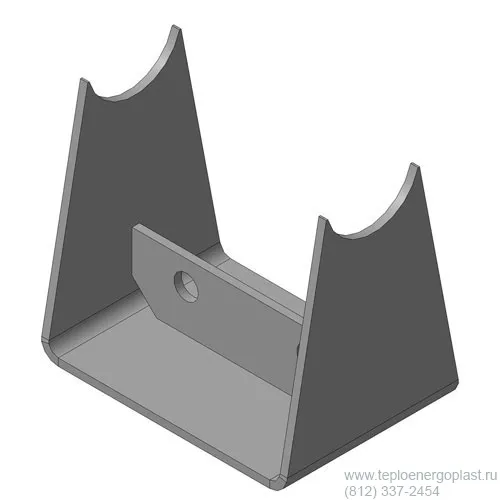

Рисунок 9. Опора ОПП2

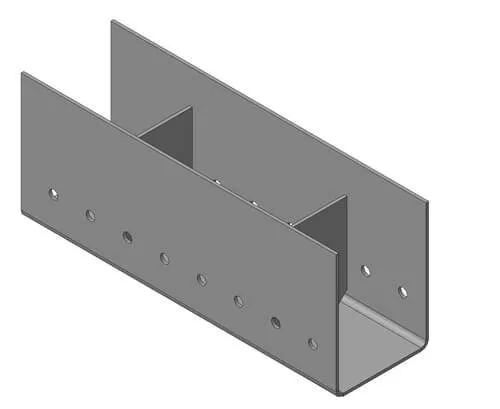

Рисунок 10. Опора ОПП3

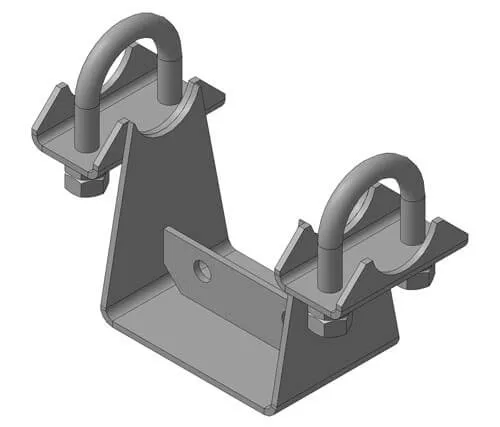

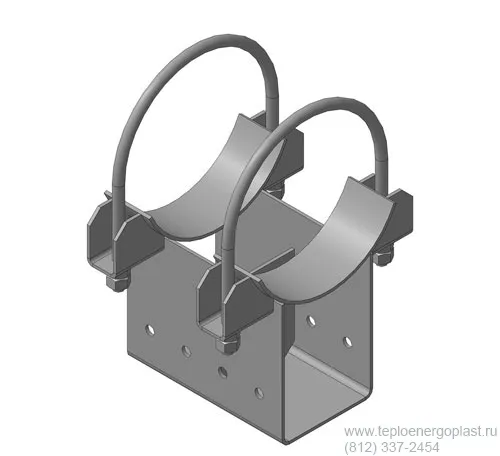

Рисунок 11. Опора ОПХ1

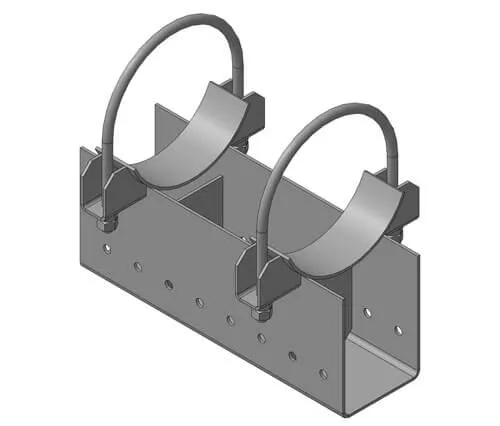

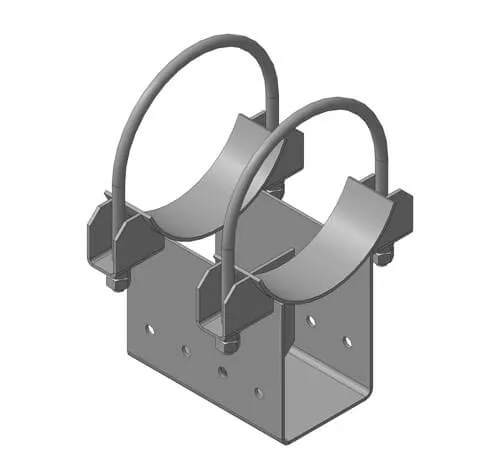

Рисунок 12. Опора ОПХ2



Рисунок 13. Опора ОПХ3

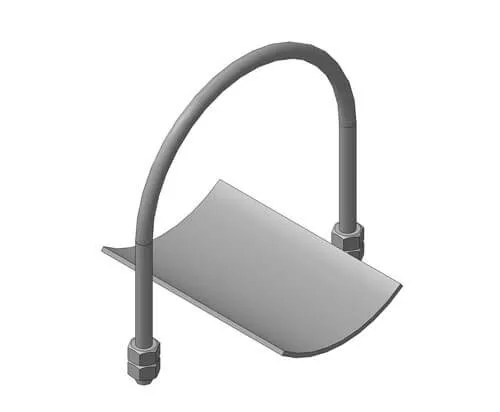

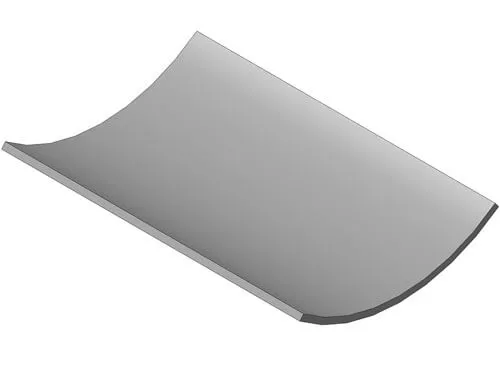

Рисунок 14. Опора ОПБ1



Рисунок 15. Опора ОПБ2



Размеры

Размеры опор, произведенных на основании ОСТ 36-94-83, ГОСТ 14911-82, приведены в нижеперечисленных таблицах. Все размеры в миллиметрах. Обозначения размеров опор соответствуют чертежам, указанных в разделе конструкция настоящей статьи.

dH r h h1 h2 a b d
18; 21,3 11 70 и 100 3060 77107 34 40 M8
25; 26,8 14 38
32; 33,5 17 84114 44 60 M10
38; 42,3 22 54
45; 48 25 62

Таблица 2. Размеры опор ОПП1 и ОПХ1.


Размеры h1  и h2  даны для двух значений h: в числителе для h=70 мм и в знаменателе для h=100 мм. Габаритная высота h2  на чертеже не указана и контролю не подлежит.

dH b l s a
57; 60; 75,5; 7655170334
88,5; 89
108, 114, 127, 133, 14010045
159, 1654
194, 219, 273190
325, 377, 426280220660
530, 48040070
630, 720, 820, 9208
102010
1220, 1420, 1620520

Таблица 3. Размеры опор ОПП2, ОПП3.


Высота h = 100 и 150 мм.

dH h1 a a1 b b1 l l1 l2 s d
57; 60 35 86 - 55 34 170 50 30 3 M10
75,5; 76 90 M12
88,5; 89 106
108; 114 45 136 120 100 45 38
133 150 M16
159 180 4
194 50 230 100 190 70 56
219 242 M20
273 70 298 M24
325 90 350 150 280 60 220 6
377 402
426 110 456
480 508 380 70
530 120 558 400
630 145 658 140 440 80 8

Таблица 4. Размеры опор ОПХ2, ОПХ3


Высота h = 100 и 150 мм.

dH r a b l h, не более d
18; 21,3113420508М8
23; 26,81438
32; 33,51744M10
38; 42,32154
44,5; 45,482462
57; 60297050
75,5; 763890M12
88,5; 8945106100
1085412212
11457136
13367150100150М16
15980180
19497230200
21911024216M20
273137298200
325163350
377189402
426213456300М24
480240508350
530265558

Таблица 5. Размеры опор ОПБ1, ОПБ2


Круглые отверстия в корпусе опор типов П2, П3, Х2, Х3 и в ребре опор типов П1, X1 следует выполнять по требованию потребителя. По требованию потребителя допускается не выполнять отверстия в корпусе опор типов П3 и Х3, расположенные от вертикальной оси опоры на расстоянии 1/4l.

Предельные отклонения размеров в соответствии с п 2.14 ГОСТ 22130-86 регламентируются ГОСТ 25346-82.

Характеристики

Основная характеристика опор является максимальная вертикальная нагрузка, зависящая от температуры транспортируемой среды. В таблице 6 приведены данные характеристики.

Марка опорыРасчетная максимальная вертикальная нагрузка, Н (кгс), при температурах рабочей среды, °С
до 150св. 150 до 300св. 300 до 450
ОПП1-70.18; ОПП1-70.21,3ОПП1-70.25; ОПП1-70.26,8ОПХ1-70.18; ОПХ1-70.25;ОПП1-70.32; ОПП1-70.33,5;ОПП1-70.38; ОПП1-70.42,3;ОПП1-70.45; ОПП1-70.48;ОПХ1-70.32; ОПХ1-70.32;ОПХ1-70.38; ОПХ1-70.45 21570 (2200) 18630 (1900) 10790 (1100)
ОПП1-100.18; ОПП1-100.21,3;ОПП1-100.25; ОПП1-100.26,8;ОПХ1-100.18; ОПХ1-100.25;ОПП1-100.32; ОПП1-100.33,5;ОПП1-100.38; ОПП1-100.42,3;ОПП1-100.45; ОПП1-100.48;ОПХ1-100.32; ОПХ1-100.38;ОПХ1-100.45. 14710 (1500) 13230 (1350) 7550 (770)
ОПП2-100.57; ОПП2-100.60;ОПХ2-100.57; ОПХ2-100.60 44130 (4500) 33340 (3400) 18140 (1850)
ОПП2-100.75,5; ОПП2-100.76;ОПХ2-100.75,5; ОПХ2-100.76 49030 (5000) 37260 (3800) 20100 (2050)
ОПП2-100.88,5; ОПП2-100.89;ОПХ2-100.88,5; ОПХ2-100.89 53940 (5500) 40700 (4150) 22060 (2250)
ОПП2-100.108; ОПП2-100.114;ОПП2-100.127; ОПХ2-100.108;ОПХ2-100.114; ОПХ2-100.127 56390 (5750) 42660 (4350) 23040 (2350)
ОПП2-100.133; ОПП2-100.140;ОПХ2-100.133; ОПХ2-100.140 59820 (6100) 45600 (4650) 24520 (2500)
ОПП2-100.159; ОПП2-100.165;ОПХ2-100.159; ОПХ2-100.165 84830 (8650) 63740 (6500) 34810 (3550)
ОПП2-100.194; ОПХ2-100.194 82370 (8400) 62760 (6400) 33830 (3450)
ОПП2-100.219; ОПХ2-100.219 80410 (8200) 61290 (6250) 32750 (3340)
ОПП2-100.273; ОПХ2-100.273 80410 (8200) 61290 (6250) 32750 (3340)
ОПП2-100.325; ОПХ2-100.325 196130 (20000) 148080 (15100) 79430 (8100)
ОПП2-100.377; ОПХ2-100.377 185340 (18900) 141210 (14400) 75510 (7700)
ОПП2-100.426; ОПХ2-100.426 183380 (18700) 138270 (14100) 74530 (7600)
ОПП2-100.480; ОПХ2-100.480;ОПП2-100.530; ОПХ2-100.530 172600 (17600) 130430 (13300) 69630 (7100)
ОПП2-100.630; ОПХ2-100.630 237320 (24200) 180440 (18400) 96100 (9800)
ОПП2-100.720 268700 (27400) 203000 (20700) 110810 (11300)
ОПП2-100.820 287330 (29300) 216730 (22100) 116700 (11900)
ОПП2-100.920 296160 (30200) 223590 (22800) 120130 (12250)
ОПП2-100.1020 392260 (40000) 294200 (30000) 158870 (16200)
ОПП2-100.1220;ОПП2-100.1420;ОПП2-100.1620 347150 (35400) 262820 (26800) 141210 (14400)
ОПП2-150.57; ОПП2-150.60;ОПХ2-150.57; ОПХ2-150.60 28140 (2870) 21180 (2160) 7840 (800)
ОПП2-150.75,5; ОПП2-150.76;ОПХ2-150.75,5; ОПХ2-150.76 31380 (3200) 23930 (2440) 12840 (1310)
ОПП2-150.88,5; ОПП2-150.89;ОПХ2-151.88,5; ОПХ2-150.89 35990 (3670) 26180 (2670) 14710 (1500)
ОПП2-150.108; ОПП2-150.114;ОПП2-150.127; ОПХ2-150.108;ОПХ2-150.114; ОПХ2-150.127; 37660 (3840) 28440 (2900) 15400 (1570)
ОПП2-150.133; ОПП2-150.140;ОПХ2-150.133; ОПХ2-150.140 39710 (4050) 30400 (3100) 16380 (1670)
ОПП2-150.159; ОПП2-150.165;ОПХ2-150.159; ОПХ2-150.165 56390 (5750) 42660 (4350) 23240 (2370)
ОПП2-150.194; ОПХ2-150.194 52950 (5400) 41680 (4250) 22550 (2300)
ОПП2-150.219; ОПХ2-150.219;ОПП2-150.273; ОПХ2-150.273 53940 (5500) 40700 (4150) 21960 (2240)
ОПП2-150.325; ОПХ2-150.325 130430 (13300) 98060 (10000) 52460 (5350)
ОПП2-150.377; ОПХ2-150.377 124540 (12700) 94630 (9650) 50500 (5150)
ОПП2-150.426; ОПХ2-150.426 122580 (12500) 91200 (9300) 49030 (5000)
ОПП2-150.480; ОПХ2-150.480 114740 (11700) 87280 (8900) 47070 (4800)
ОПП2-150.530; ОПХ2-150.530 114740 (11700) 86300 (8800) 46090 (4700)
ОПП2-150.630; ОПХ2-150.630 157890 (16100) 120620 (12300) 63740 (6500)
ОПП2-150.720 178480 (18200) 135330 (13800) 73550 (7500)
ОПП2-150.820 191230 (19500) 144160 (14700) 78450 (8000)
ОПП2-150.920 196130 (20000) 149060 (15200) 80410 (8200)
ОПП2-150.1020 262820 (26800) 196130 (20000) 105910 (10800)
ОПП2-150.1220;ОПП2-150.1420;ОПП2-150.1620. 231430 (23600) 175540 (17900) 94140 (9600)
ОПП3-100.57; ОПП3-100.60;ОПХ3-100.57; ОПХ3-100.60 107870 (11000) 81880 (8350) 44130 (4500)
ОПП3-100.75,5; ОПП3-100.76;ОПХ3-100.75,5; ОПХ3-100.76 126500 (12900) 96100 (9800) 51970 (5300)
ОПП3-100.88,5; ОПП3-100.89;ОПХ3-100.88.5; ОПХ3-100.89 142190 (14500) 107870 (11000) 57860 (5900)
ОПП3-100.108; ОПП3-100.114;ОПП3-100.127; ОПХ3-100.108;ОПХ3-100.114; ОПХ3-100.127 155920 (15900) 117680 (12000) 63250 (6450)
ОПП3-100.133; ОПП3-100.140;ОПХ3-100.133; ОПХ3-100.140 170630 (17400) 129440 (13200) 69620 (7100)
ОПП3-100.159; ОПП3-100.165ОПХ3-100.159; ОПХ3-100.165 247120 (25200) 186320 (19000) 101000 (10300)
ОПП3-100.194; ОПХ3-100.194 251050 (25600) 190240 (19400) 101990 (10400)
ОПП3-100.219; ОПХ3-100.219 251050 (25600) 190240 (19400) 101990 (10400)
ОПП3-100.273; ОПХ3-100.273 196130 (20000) 148080 (15100) 79430 (8100)
ОПП3-100.325; ОПХ3-100.325 598200 (61000) 451100 (46000) 243200 (24800)
ОПП3-100.377; ОПХ3-100.377;ОПП3-100.426; ОПХ3-100.426 588390 (60000) 441300 (45000) 239280 (24400)
ОПП3-100.480; ОПХ3-100.480 564860 (57600) 427570 (43600) 229470 (23400)
ОПП3-100.530; ОПХ3-100.530 561920 (57300) 423640 (43200) 227510 (23200)
ОПП3-100.630; ОПХ3-100.630 781590 (79700) 591340 (60300) 317730 (32400)
ОПП3-100.720 882590 (90000) 666850 (68000) 358920 (36600)
ОПП3-100.820 929670 (94800) 702150 (71600) 378040 (38550)
ОПП3-100.920 951240 (97000) 676650 (69000) 386380 (39400)
ОПП3-100.1020 1216020 (124000) 924760 (94300) 497190 (50700)
ОПП3-100.1220;ОПП3-100.1420;ОПП3-100.1620 1137570 (116000) 858080 (87500) 442280 (45100)
ОПП3-150.57; ОПП3-150.60;ОПХ3-150.57; ОПХ3-150.60 72070 (7350) 53930 (5500) 29420 (3000)
ОПП3-150.75.5; ОПП3-150.76;ОПХ3-150.75,5; ОПХ3-150.76 84330 (8600) 63740 (6500) 33530 (3420)
ОПП3-150.88,5; ОПП3-150.89;ОПХ3-150.88,5; ОПХ3-150.89 94630 (9650) 72070 (7350) 39220 (4000)
ОПП3-150.108; ОПП3-150.114;ОПП3-150.127; ОПХ3-150.108;ОПХ3-150.114; ОПХ3-150.127 102970 (10500) 78450 (8000) 42650 (4350)
ОПП3-150.133; ОПП3-150.140;ОПХ3-150.133; ОПХ3-150.140 114730 (11700) 86780 (8850) 46580 (4750)
ОПП3-150.159; ОПП3-150.165;ОПХ3-150.159; ОПХ3-150.165 163770 (16700) 124540 (12700) 67170 (6850)
ОПП3-150.194; ОПХ3-150.194 166710 (17000) 127480 (13000) 68150 (6950)
ОПП3-150.219; ОПХ3-150.219 166710 (17000) 127480 (13000) 68150 (6950)
ОПП3-150.273; ОПХ3-150.273 130420 (13300) 98060 (10000) 52950 (5400)
ОПП3-150.325; ОПХ3-150.325 398150 (40600) 302040 (30800) 161810 (16500)
ОПП3-150.377; ОПХ3-150.377;ОПП3-150.426; ОПХ3-150.426 392260 (40000) 298120 (30400) 159840 (16300)
ОПП3-150.480; ОПХ3-150.480 376570 (38400) 284390 (29000) 152980 (15600)
ОПП3-150.530; ОПХ3-150.530 372650 (38000) 282430 (28800) 152000 (15500)
ОПП3-150.630; ОПХ3-150.630 519750 (53000) 392260 (40000) 211820 (21600)
ОПП3-150.720 588390 (60000) 441300 (45000) 239280 (24400)
ОПП3-150.820 617810 (63000) 470720 (48000) 251050 (25600)
ОПП3-150.920 637430 (65000) 451100 (46000) 256930 (26200)
ОПП3-150.1020 813950 (83000) 617810 (63000) 333420 (34000)
ОПП3-150.1220;ОПП3-150.1420;ОПП3-150.1620 755110 (77000) 568780 (58000) 307920 (31400)

Таблица 6. Расчетные максимальные вертикальные нагрузки на опоры.


Опоры ОПБ1 и ОПБ2 не характеризуются максимальной вертикальной нагрузкой.

Материалы

Опоры, произведенные по ГОСТ 14911-82, ОСТ 36-94-83, производятся из следующих сталей:

  • ВСт3кп по ГОСТ 380 или ТУ 14-1-3023-80

  • ВСт3пс по ГОСТ 380 или ТУ 14-1-3023-80

  • ВСт3сп по ГОСТ 380 или ТУ 14-1-3023-80

  • 09Г2С по ГОСТ 19281, ГОСТ 17282 или ТУ 14-1-3023-80

Для производства крепежных деталей, хомутов, проушин используются следующие марки стали:

  • 20 ГОСТ 1050

  • 35 ГОСТ 1050

  • 35Х ГОСТ 4543

  • 40Х ГОСТ 4543

Болты должны соответствовать ГОСТ 7798, гайки – ГОСТ 13466. Прочность болтов – 4,6, гаек – 4 по ГОСТ 1759. Антикоррозийное покрытие болтов и гаек выбирается по ГОСТ 9.303 в зависимости от условий эксплуатации, определяемых по ГОСТ 15150. Резьба должна соответствовать ГОСТ 24705. Сварка должна обеспечивать свойства сварных соединений не ниже указанных в СНиП II-23-81.

Рекомендации по применению

Опоры настоящего стандарта рекомендовано использовать на стальные технологические трубопроводы различного назначения. Данные опоры не рекомендовано применять на магистральных трубопроводах, трубопроводах с хладогентом, тепловых сетях, трубопроводах на электрических подстанциях. Также данные опоры не применяются в сейсмических районах.

Как правильно выбрать

В зависимости от диаметра трубопровода выбирают определенные виды опор. В таблице 7 приводится зависимость вида опор от диаметра трубопровода.

Вид опорыДиаметр трубопровода (мм)
ОПП118-48
ОПП257-1620
ОПП357-1620
ОПХ118-48
ОПХ257-630
ОПХ357-630
ОПБ118-530
ОПБ218-530

Таблица 7. Соответствие вида опор и диаметра трубопровода


Виды климатического исполнения по ГОСТ 15150 на основании п 2.1 ГОСТ 22130 устанавливаются в рабочих чертежах. Зависимость марки и категории стали опор и подвесок от климатического района строительства приведена в таблице 1 приложения ГОСТ 22130. Климатические районы строительства определяются по ГОСТ 16350.

Транспортировка

Транспортировка опор настоящего стандарта регламентируется ГОСТ 22130 разделом 6. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях транспортирования Л по ГОСТ 23170. Детали опор должны быть уложены комплектно в деревянные ящики по ГОСТ 10198. Допускается отгрузка в универсальные контейнеры по ГОСТ 20435. Опоры допускается транспортировать любым видом транспорта.

Хранение

Опоры хранят в закрытых помещениях, рассортированные по маркам и видам. Помещение должно быть сухим для исключения появления преждевременной коррозии. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях хранения 4 (Ж2) по ГОСТ 15150.

Контроль качества, гарантия и срок эксплуатации

Контроль качества производимых опор регламентируется разделом 5 ГОСТ 22130 и осуществляется Отделом Технического Контроля (ОТК). Правила приемки регламентируются разделом 4 того же ГОСТ. Гарантия на данные опоры составляет 24 месяца с момента производства изделий. Срок эксплуатации регламентируется в сертификате качества, который прилагается к поставляемым опорам. Данный срок зависит от выбранной марки стали, типа опоры и климатического района эксплуатации данных опор. Сертификат должен соответствовать ГОСТ 2.601.

Монтаж

Расстояние между опорами определяется нагрузкой на трубопровод. Она зависит от диаметра труб и, соответственно, массы транспортируемого вещества, а также условий эксплуатации и других факторов. Чаще всего расстояние между опорами выбирается следующее:

  • при диаметре до 40 мм – порядка 2-3 метров

  • при диаметре 50-100 мм – порядка 5 метров

  • при диаметре свыше 100 мм – порядка 8-10 м

Данные значения приведены условно

В зависимости от жёсткости труб и условий эксплуатации рассчитывается размер промежутка между опорами. Непосредственно монтаж производится с помощью электродуговой сварки. Опоры подвижного типа допускается монтировать на опорные подушки.

Вес изделия

Опоры трубопровода по ОСТ 36-94-83, ГОСТ 14911-82
Марка опорыВес (кг)
ОПП1-70.18;0,43
ОПП1-70.21,30,43
ОПП1-70.25;0,43
ОПП1-70.26,80,43
ОПХ1-70.180,78
ОПХ1-70.250,80
ОПП1-70.320,51
ОПП1-70.33,50,51
ОПП1-70.38;0,51
ОПП1-70.42,30,51
ОПП1-70.45;0,51
ОПП1-70.480,51
ОПХ1-70.320,90
ОПХ1-70.380,97
ОПХ1-70.451,00
ОПП1-100.18;0,60
ОПП1-100.21,30,60
ОПП1-100.25;0,60
ОПП1-100.26,80,60
ОПХ1-100.180,90
ОПХ1-100.250,94
ОПП1-100.32;0,62
ОПП1-100.33,50,62
ОПП1-100.38;0,62
ОПП1-100.42,30,62
ОПП1-100.45;0,62
ОПП1-100.480,62
ОПХ1-100.321,05
ОПХ1-100.381,10
ОПХ1-100.451,11
ОПП2-100.57;1,24
ОПП2-100.601,24
ОПХ2-100.57;1,70
ОПХ2-100.601,70
ОПП2-100.75,5;1,17
ОПП2-100.761,17
ОПХ2-100.75,5;1,90
ОПХ2-100.761,90
ОПП2-100.88,5;1,15
ОПП2-100.891,15
ОПХ2-100.88,5;2,90
ОПХ2-100.892,90
ОПП2-100.108;1,63
ОПП2-100.114;1,63
ОПП2-100.1271,63
ОПХ2-100.108;3,40
ОПХ2-100.114;3,40
ОПХ2-100.1273,40
ОПП2-100.133;1,62
ОПП2-100.1401,62
ОПХ2-100.133;4,40
ОПХ2-100.1404,40
ОПП2-100.159;1,97
ОПП2-100.1651,97
ОПХ2-100.159;5,50
ОПХ2-100.1655,50
ОПП2-100.1943,28
ОПХ2-100.1947,80
ОПП2-100.2193,13
ОПХ2-100.2198,90
ОПП2-100.2732,90
ОПХ2-100.27313,40
ОПП2-100.3257,59
ОПХ2-100.32520,10
ОПП2-100.3777,19
ОПХ2-100.37722,80
ОПП2-100.4267,03
ОПХ2-100.42625,10
ОПП2-100.48010,64
ОПХ2-100.48029,10
ОПП2-100.53010,62
ОПХ2-100.53031,90
ОПП2-100.63014,87
ОПХ2-100.63050,50
ОПП2-100.72012,57
ОПП2-100.82012,17
ОПП2-100.92011,81
ОПП2-100.102014,93
ОПП2-100.122018,74
ОПП2-100.142018,07
ОПП2-100.162017,63
ОПП2-150.57;1,71
ОПП2-150.601,71
ОПХ2-150.57;2,00
ОПХ2-150.602,00
ОПП2-150.75,5;1,53
ОПП2-150.761,53
ОПХ2-150.75,5;2,10
ОПХ2-150.762,10
ОПП2-150.88,5;1,61
ОПП2-150.891,61
ОПХ2-151.88,5;2,30
ОПХ2-150.892,30
ОПП2-150.108;2,10
ОПП2-150.114;2,10
ОПП2-150.1272,10
ОПХ2-150.108;4,00
ОПХ2-150.114;4,00
ОПХ2-150.1274,00
ОПП2-150.133;2,01
ОПП2-150.1402,01
ОПХ2-150.133;5,00
ОПХ2-150.1405,00
ОПП2-150.159;3,00
ОПП2-150.1653,00
ОПХ2-150.159;6,30
ОПХ2-150.1656,30
ОПП2-150.1944,11
ОПХ2-150.1948,60
ОПП2-150.2193,91
ОПХ2-150.21910,20
ОПП2-150.2733,69
ОПХ2-150.27314,30
ОПП2-150.3259,19
ОПХ2-150.32521,80
ОПП2-150.3778,79
ОПХ2-150.37724,10
ОПП2-150.4268,62
ОПХ2-150.42629,40
ОПП2-150.48012,63
ОПХ2-150.48032,40
ОПП2-150.53012,72
ОПХ2-150.53031,10
ОПП2-150.63017,67
ОПХ2-150.63055,60
ОПП2-150.72015,14
ОПП2-150.82014,71
ОПП2-150.92014,51
ОПП2-150.102018,23
ОПП2-150.122022,44
ОПП2-150.142021,77
ОПП2-150.162021,33
ОПП3-100.57;2,48
ОПП3-100.602,48
ОПХ3-100.57;3,50
ОПХ3-100.603,50
ОПП3-100.75,5;2,33
ОПП3-100.762,33
ОПХ3-100.75,5;3,80
ОПХ3-100.763,80
ОПП3-100.88,5;2,30
ОПП3-100.892,30
ОПХ3-100.88.5;4,70
ОПХ3-100.894,70
ОПП3-100.108;3,00
ОПП3-100.114;3,00
ОПП3-100.1273,00
ОПХ3-100.108;4,60
ОПХ3-100.114;4,60
ОПХ3-100.1274,60
ОПП3-100.133;3,23
ОПП3-100.1403,23
ОПХ3-100.133;5,50
ОПХ3-100.1405,50
ОПП3-100.159;4,35
ОПП3-100.1654,35
ОПХ3-100.159;7,10
ОПХ3-100.1657,10
ОПП3-100.1946,56
ОПХ3-100.19410,60
ОПП3-100.2196,27
ОПХ3-100.21911,80
ОПП3-100.2735,81
ОПХ3-100.27316,30
ОПП3-100.32515,29
ОПХ3-100.32524,40
ОПП3-100.37714,39
ОПХ3-100.37729,90
ОПП3-100.42614,06
ОПХ3-100.42632,50
ОПП3-100.48021,27
ОПХ3-100.48039,20
ОПП3-100.53021,25
ОПХ3-100.53042,20
ОПП3-100.63029,75
ОПХ3-100.63065,10
ОПП3-100.72025,18
ОПП3-100.82024,32
ОПП3-100.92023,72
ОПП3-100.102029,87
ОПП3-100.122037,88
ОПП3-100.142037,34
ОПП3-100.162035,27
ОПП3-150.57;3,36
ОПП3-150.603,36
ОПХ3-150.57;4,40
ОПХ3-150.604,40
ОПП3-150.75.5;3,25
ОПП3-150.763,25
ОПХ3-150.75,5;4,70
ОПХ3-150.764,70
ОПП3-150.88,5;3,22
ОПП3-150.893,22
ОПХ3-150.88,5;4,80
ОПХ3-150.894,80
ОПП3-150.108;4,20
ОПП3-150.114;4,20
ОПП3-150.1274,20
ОПХ3-150.108;5,90
ОПХ3-150.114;5,90
ОПХ3-150.1275,90
ОПП3-150.133;4,01
ОПП3-150.1404,01
ОПХ3-150.133;7,30
ОПХ3-150.1407,30
ОПП3-150.159;6,01
ОПП3-150.1656,01
ОПХ3-150.159;8,80
ОПХ3-150.1658,80
ОПП3-150.1948,22
ОПХ3-150.19412,10
ОПП3-150.2197,83
ОПХ3-150.21913,40
ОПП3-150.2737,39
ОПХ3-150.27318,00
ОПП3-150.32518,39
ОПХ3-150.32530,80
ОПП3-150.37717,59
ОПХ3-150.37733,20
ОПП3-150.42617,24
ОПХ3-150.42635,80
ОПП3-150.48025,27
ОПХ3-150.48043,40
ОПП3-150.53025,45
ОПХ3-150.53046,50
ОПП3-150.63035,35
ОПХ3-150.63071,20
ОПП3-150.72030,28
ОПП3-150.82029,42
ОПП3-150.92029,35
ОПП3-150.102036,46
ОПП3-150.122044,88
ОПП3-150.142043,54
ОПП3-150.162042,67
ОПБ1-18; 21,3; 23; 26,8; 32; 33,50,03
ОПБ1-38; 42,3; 44,5; 45; 480,02
ОПБ1-57; 600,06
ОПБ1-73,5; 760,05
ОПБ1-88,5; 890,12
ОПБ1-108; 1140,13
ОПБ1-1330,39
ОПБ1-1590,38
ОПБ1-194; 2190,37
ОПБ1-2731,02
ОПБ1-325; 3771,00
ОПБ1-4261,60
ОПБ1-4801,90
ОПБ1-5301,80
ОПБ2-18; 21,30,12
ОПБ2-23; 26,80,13
ОПБ2-32; 33,50,12
ОПБ2-38; 42,30,16
ОПБ2-44,5; 45; 480,19
ОПБ2-57; 600,33
ОПБ2-75,5; 760,46
ОПБ2-88,5; 890,52
ОПБ2-1080,56
ОПБ2-1140,55
ОПБ2-1331,21
ОПБ2-1591,32
ОПБ2-1941,45
ОПБ2-2192,29
ОПБ2-2733,81
ОПБ2-3253,82
ОПБ2-3774,40
ОПБ2-4266,85
ОПБ2-4807,90
ОПБ2-5308,46

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Вы можете делать дополнительные отверстия в опоре ОПХ3 по чертежу заказчика?
Да, это обычная практика.
Вы производите опоры ОПП2 из стали 09Г2С?
Да, эта сталь разрешена для производства ОПП2

Отправьте заявку и узнайте актуальные цены на продукцию

Обработаем заявку и свяжемся с Вами в течении 1-ого часа






Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности


наверх
