Тепловые камеры (теплофикационная камера)

Описание

Тепловая камера - сборная железобетонная конструкция, предназначенная для обеспечения работы инженерных коммуникаций под землей, а именно водопровода, теплопровода, газопровода и канализации. Чаще всего тепловые камеры используются для работы тепловых сетей. Данные железобетонные изделия производятся на основании серии 3.903 кл 13 вып 1-5 для камер размером до 2,6 м включительно и на основании серии 3.903 кл 13 вып 1-3 для камер размером от 3,0 м включительно. Общие технические требования для тепловых камер должны соответствовать ГОСТ 13015-2003. Также тепловые камеры должны соответствовать СНиП 2-21-75, СНиП 2-36-73 и СНиП 3-16-79. Тепловая камера имеет другое название – теплофикационная камера.

Назначение

Тепловые камеры выполняют следующие задачи:

  • защита узлов различных инженерных сетей;
  • защита комплекса запорной арматуры;
  • защита компенсационных устройств тепловых сетей;
  • защита дренажных устройств инженерных сетей;
  • защита прочих элементов различных трубопроводов, требующих данной защиты.

Тепловые камеры обеспечивают защиту от:

  • вибраций;
  • грунта;
  • неблагоприятных факторов окружающей среды;
  • грунтовых или талых вод.

Преимущество изделий

Тепловые камеры (теплофикационные камеры) обладают повышенной прочностью, относительно иных железобетонных изделий. Данная прочность достигается за счет использования арматуры из высококачественной углеродистой или низколегированной стали. Также тепловые камеры, в отличие от других ЖБИ, обладают повышенной гидроизоляцией.

Конструкция

Линейка тепловых камер разнообразна и зависит от технических условий (ТУ) заводов-производителей. Чаще всего тепловые камеры производятся следующих видов:

  • камеры 1,8*1,8*2,0; 2,6*2,6*2,0 на основании Серии 3.903 кл 13 выпуск 1-5;
  • камеры 3,0*3,0*2,0; 4,0*4,0*2,0; 4,0*5,5*2,0 на основании Серии 3.903 кл 13 выпуск 1-3.

Также существуют и другие размеры тепловых камер, предусмотренные сериями 3.903 кл 13. Тепловая камера является составной конструкцией. Количество элементов в тепловых камерах приводятся в таблице № 1.

Камера ВБК ВБК-1 СБК СПК НБК НБК-3
1,8*1,8*2,0 1 0 1 0 1 0
2,6*2,6*2,0 1 0 1 0 1 0
3,0*3,0*2,0 1 0 1 0 1 0
4,0*4,0*2,0 2 1 2 2 2 1
4,0*5,5*2,0 2 2 2 0 2 2

Таблица 1.

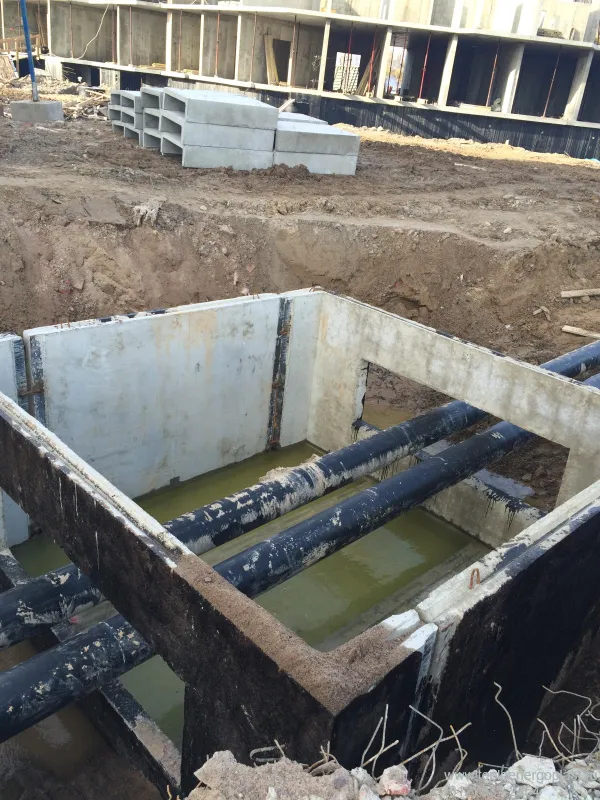

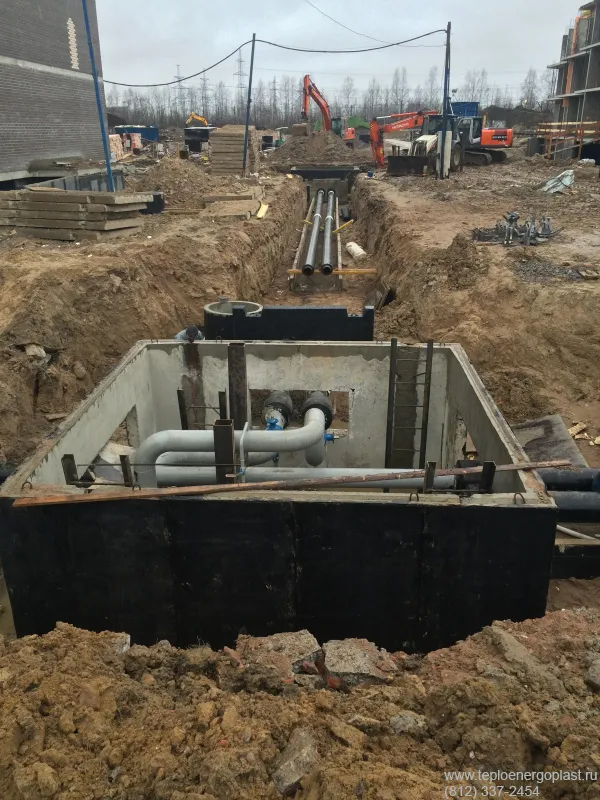

Где ВБК - верхний блок камеры, СБК – средний блок камеры, СПК – средняя панель камеры, НБК – нижний блок камеры. По конструкции тепловая камера представляет собой полый железобетонный прямоугольный параллелепипед, в частном случае – куб.

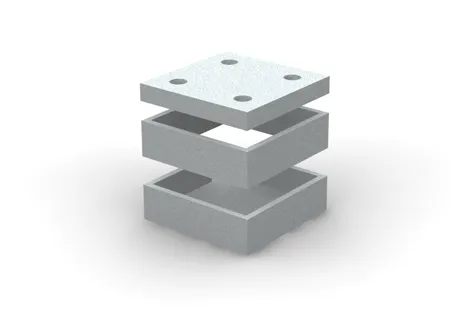

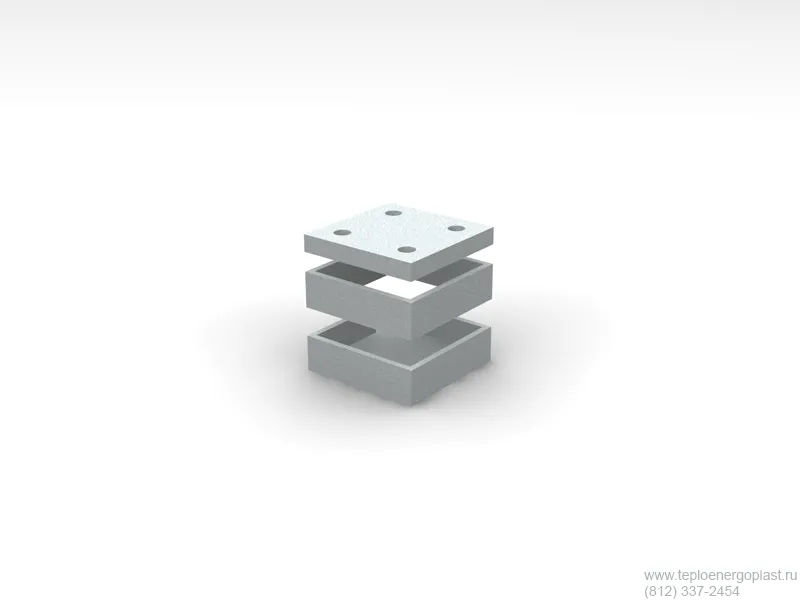

На рисунках 1, 2, 3 и 4 представлены элементы тепловых камер.

Рисунок 1. Элемент тепловой камеры НБК.
Рисунок 1. Элемент тепловой камеры НБК.

Рисунок 2. Элемент тепловой камеры СБК.
Рисунок 2. Элемент тепловой камеры СБК.

Рисунок 3. Элемент тепловой камеры СПК.
Рисунок 3. Элемент тепловой камеры СПК.

Рисунок 4. Элемент тепловой камеры ВБК.
Рисунок 4. Элемент тепловой камеры ВБК.

В местах прохода труб в камерах устанавливаются монолитные участки. Армирование данных участков происходит на основании серии 9.903 КЛ 13 выпуск 0-1.

Разновидность

Тепловые камеры состоят из элементов (блоков). Блоки могут быть с отверстиями и без таковых. Также возможны различия в количестве отверстий. Различия у элементов могут быть следующие:

  • верхний блок тепловой камеры (ВБК) может иметь одно, два, четыре отверстия или не иметь таковых;
  • средний блок тепловой камеры (СБК) может иметь одно, два отверстия или не иметь таковых;
  • верхняя плита тепловой камеры (ВПК) может иметь одно, два отверстия или не иметь таковых;

Форма отверстий для ВБК и ВПК может быть круглая или квадратная. Форма отверстий для СБК –прямоугольная или квадратная.

Размеры

Размеры тепловых камер фигурируют в названии изделий в следующем порядке: длина, ширина и высота. На основании серии 3.903 кл 13 вып 1-5 тепловые камеры выпускаются со следующими размерами:

  • 1,8*1,8*2,0м.п.;
  • 1,8*1,8*4,0м.п.;
  • 2,6*2,6*2,0м.п.;
  • 2,6*2,6*4,0м.п.

На основании серии 3.903 кл 13 вып 1-3 тепловые камеры выпускаются со следующими размерами:

  • 3,0*3,0*2,0м.п.;
  • 3,0*3,0*3,4м.п.;
  • 4,0*4,0*2,0м.п.;
  • 4,0*4,0*4,0м.п.;
  • 2,5*4,0*2,0м.п.;
  • 2,5*4,0*4,0м.п.;
  • 4,0*5,5*2,0м.п.;
  • 4,0*5,5*4,0м.п.;
  • 4,0*7,0*2,0м.п.;
  • 4,0*7,0*4,0м.п.;
  • 5,5*5,5*2,0м.п.;
  • 5,5*7,0*2,0м.п.

Также тепловые камеры могут выпускаться по чертежам на основании ТУ (технических условий) заводов-производителей.

Характеристики

Общие характеристики тепловых камер должны соответствовать ГОСТ 13015-2003. Ниже приведены основные характеристики:

  • размеры (проектные и предельные);
  • диапазоны расчетных значений нагрузок;
  • виды отделки;
  • структура бетона;
  • класс бетона по прочности на сжатие;
  • отпускная прочность бетона;
  • толщина защитного слоя бетона до арматуры и предельные отклонения от нее;
  • классы и марки арматуры.

Характеристики бетона, используемого при производстве тепловых камер, должны соответствовать ГОСТ 4795-68 в соответствии с серией 3.903 кл 13. ГОСТ 4795-68 на данный момент устарел и заменен на ГОСТ 26633-2012 «Бетоны тяжелые и мелкозернистые». Тепловые камеры обладают повешенной прочностью за счет использования арматуры из высококачественной углеродистой или низколегированной стали. Для защиты от грунтовых и талых вод тепловые камеры подвергаются гидроизоляции в соответствии с СН 301-65 и СНиП 2-28-73.

Материалы

Бетон, используемый для производства тепловых камер, должен соответствовать ГОСТ 26633-2012, прочностью не менее 300, водонепроницаемостью W 4, морозостойкостью F 150. При производстве закладных деталей М1-М5 в соответствии с ГОСТ 10922-75 и монтажных элементов ММ1-ММ9 используется сталь конструкционная углеродистая обыкновенного качества Ст3 различных степеней раскисления по ГОСТ 380-2005. Арматура, используемая в тепловых камерах, должна соответствовать ГОСТ 5781-82 класс А1 из углеродистой стали обыкновенного качества по ГОСТ 380-2005, А2 и А3 из низколегированной и углеродистой стали. Также при производстве каналов допускается использование арматурной проволоки ГОСТ 6727-80 класс В1.

Рекомендации по применению

В соответствии с СНиП 41-02-2003 количество люков для тепловых камер следует предусматривать не менее двух. Из приямков камер в нижних точках должны предусматриваться самотечный отвод случайных вод в сбросные колодцы и устройство отключающих клапанов на входе самотечного трубопровода в колодец. Отвод воды из приямков других камер (не в нижних точках) должен предусматриваться передвижными насосами или непосредственно самотеком в системы канализации с устройством на самотечном трубопроводе гидрозатвора, а в случае возможности обратного хода воды — дополнительно отключающих клапанов.

Как правильно выбрать

Тепловые камеры характеризуются размером. Размер тепловой камеры предусматривается проектом. Также проектом при необходимости предусматривается усиленное армирование данных железобетонных изделий.

Транспортировка

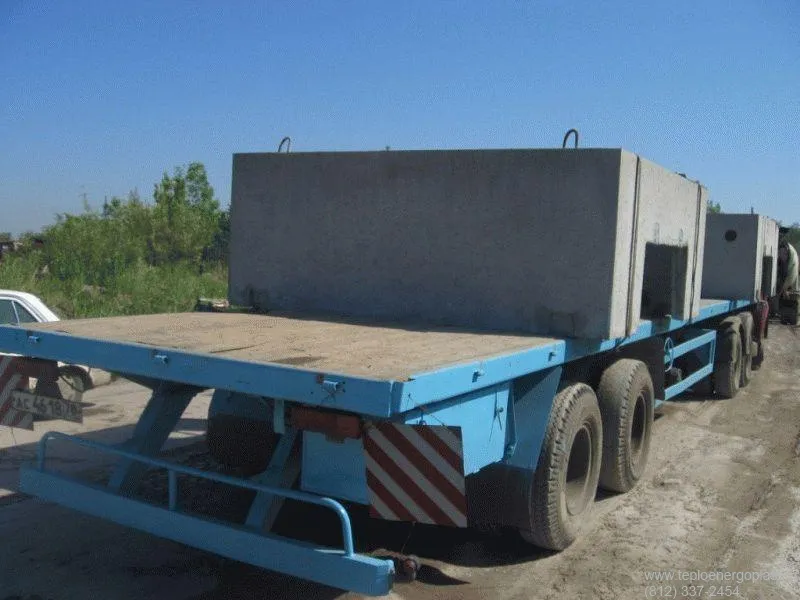

Транспортировка тепловых камер должна соответствовать пункту 8 ГОСТ 13015-2003. Во время транспортировки должны соблюдаться меры, исключающие повреждения изделий. При погрузочно-разгрузочных работах запрещается:

  • разгружать изделия со свободным падением;
  • перемещать изделия волоком, без катков и прокладок.

Подъем, погрузку и разгрузку необходимо производить подъемными машинами с использованием траверс и строп. Порядок укладки тепловых камер на транспортируемую платформу должен обеспечивать равномерное распределение нагрузки относительно оси симметрии и осей колес транспортного средства. Тепловые камеры могут являться негабаритным грузом, т. е. иметь длину и ширину более 2,4 метра. Транспортирование изделий необходимо производить с учетом возможности их монтажа непосредственно с транспортного средства. Зазоры между изделием и бортами транспортного средства не должны быть менее 150 мм.

Хранение

Тепловые камеры хранят на специальных площадках, рассортированные по маркам и видам. Площадка должна быть выравнена и иметь небольшой уклон для водоотвода. Изделия на площадках хранят таким образом, чтобы обеспечить возможность идентификации и захвата каждого отдельно стоящего изделия. Размеры проходов и проездов между штабелями должны соответствовать СНиП 12-03.

Контроль качества, гарантия и срок эксплуатации

Контроль качества тепловых камер должен осуществлять Отдел Технического Контроль (ОТК) в соответствии с разделом 6 ГОСТ 13015-2003. Приемка тепловых камер осуществляется партиями. В одну партию входят тепловые камеры одного вида, произведенные в течение суток. В случае нерегулярности производства данных изделий допускается включать в одну партию тепловые камеры, произведенные в течение недели. Приемка камер осуществляется на основе следующих задокументированных результатов:

  • входной контроль сырья;
  • операционный контроль, выполняемый в процессе производства;
  • приемочный контроль арматурных и закладных изделий;
  • периодические испытания применяемого бетона и готовых изделий;
  • приемосдаточные испытания партий бетона и партий готовых изделий.

Гарантию на изделия и срок эксплуатации должны быть прописаны в сертификатах и паспортах качества, предоставляемые заводами-изготовителями.

Монтаж

На основании СНиП 3.05.03.85 монтаж тепловых камер происходит в соответствии с СНиП 3-16-80, СНиП 3-15-76. Укрупнительная сборка тепловых камер должна производиться на специальных стендах. К началу монтажа прочность раствора в стыках должна быть не менее прочности бетона, используемого при производстве конструкций. При монтаже должно осуществляться постоянное геодезическое обеспечение. Результаты геодезического контроля после окончательного закрепления конструкций отдельных участков и ярусов должны оформляться исполнительной схемой. Монтаж камер необходимо начинать с пространственно-устойчивого элемента. При подъеме и строповки необходимо соблюдать следующие правила:

  • при строповке стальными канатами под них следует устанавливать инвентарные подкладки во избежание повреждения бетона и каната;
  • при подъеме следует применять грузозахватные устройства, обеспечивающие равномерную передачу нагрузок на поднимаемые конструкции и стропы;
  • строповку следует производить инвентарными стропами или специальными захватными приспособлениями с полуавтоматическими устройствами для дистанционной расстроповки.

Подъем конструкций должен производиться плавно, без рывков, раскачивания и вращения поднимаемых элементов, как правило, с применением оттяжек. Для оттяжек следует использовать пеньковые (по ГОСТ 483-75) или капроновые (по ГОСТ 10293-77) канаты диаметром 19-24 мм. Запрещается перемещение конструкций подтягиванием. Установка конструкций в проектное положение должна производиться по принятым ориентирам (рискам, штырям, упорам, граням и т.п.). Конструкции, имеющие специальные закладные или другие фиксирующие устройства, устанавливаются по этим устройствам. Расстроповка установленных на место конструкций разрешается только после надежного закрепления их постоянными или временными связями. Временное крепление установленных конструкций должно обеспечивать их устойчивость и неизменяемость положения до выполнения постоянного крепления. До выполнения постоянного крепления конструкций должны быть проверены соответствие их расположения проектному и готовность монтажных сопряжений под сварку и заделку стыков, о результатах проверки делается запись в журнале монтажных работ.

Вес изделия

Тепловая камера (серия 3.903 кл 13 вып 1-3)
Размер тепловой камеры (м.п.)Вес (тн.)
1,8*1,8*2,04,33
2,6*2,6*2,011,30
3,0*3,0*2,015,48
4,0*4,0*2,031,08
4,0*5,5*2,033,80

Цена на продукцию

Тепловая камера
Pазмеры Цена с НДС руб
1,8*1,8*2,0 м.п. 49220
2,6*2,6*2,0 м.п. 94160
3,0*3,0*2,0 м.п. 0
4,0*4,0*2,0 м.п. 0
4,0*5,5*2,0 м.п. 0

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
На основании какого нормативного документа происходят приемосдаточные испытания камер?
В соответствии с ГОСТ 13015-2003 данные испытания происходят по ГОСТ 16504-81.
Добрый день! Подскажите, пожалуйста, какова глубина залегания верха тепловой камеры?
Доброе время суток! На основании серии 3.903 кл 13 выпуск 1-3 и выпуск 1-5 данный параметр составляет 0,3 м.
Скажите, размеры тепловых камер, указанные в наименовании изделий, являются полезными или наружными?
Данные размеры являются наружными. Толщины стенок тепловой камеры зависят от размеров данных изделий.
Какой диаметр отверстия у камеры 3,0*3,0*2,0 и на каком расстоянии от торца он монтируется?
В соответствии с серией 3.903 кл 13 выпуск 0-1 диаметр отверстия у данной камеры 630 мм. Ось данного отверстия (центр круга) находится на расстоянии 560 мм от обоих торцов.
