Монтаж винтовых свай

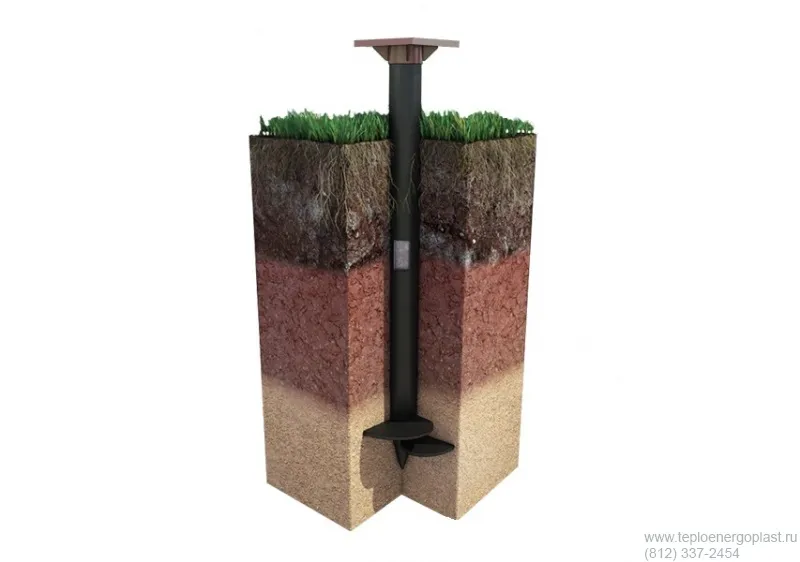

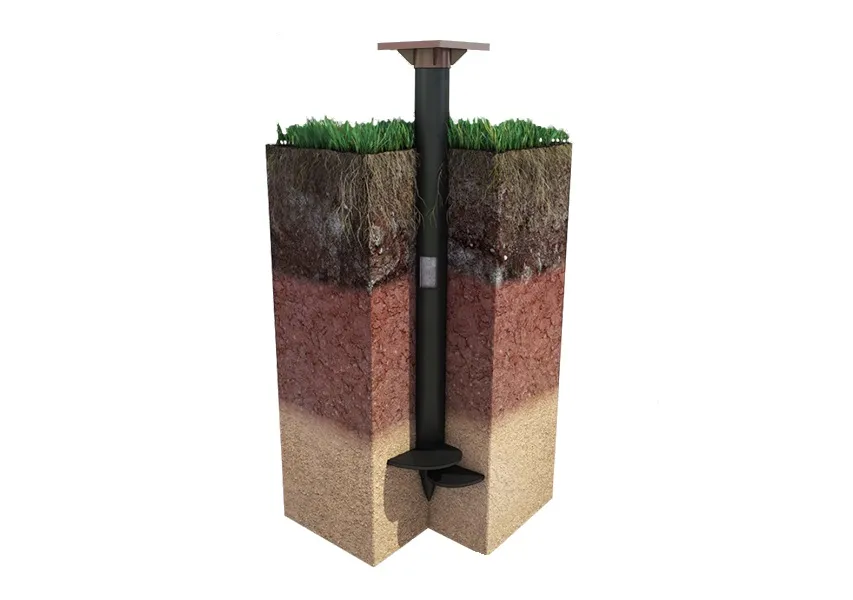

Винтовые сваи – технология, которая до недавнего времени не имела широкого распространения. Но простая конструкция и эффективность опор со спиралевидными лопастями снова повысили интерес к свайно-винтовому фундаменту. Поспособствовали этому и преимущества его установки – быстрое возведение и незамедлительная готовность к несению нагрузки. Кроме того, закручивание опор не вызывает вибраций или сильных колебаний почвы, как в случае с обычными сваями, которые вбиваются в грунт копром или вибромолотом. Технология также не требует выемки земли, что позволяет избежать загрязнения самой строительной площадки и прилегающей территории.

Ввинчивать сваи можно как вручную, так и с помощью специализированных машин. Для быстрого монтажа фундамента используются приводные механизмы с большим крутящим моментом, установленные на какую-либо стандартную машину для земляных работ (экскаватор, мини-экскаватор, погрузчик) или специальная самоходная техника. Если к месту строительства нет подъездных путей или сваи устанавливаются в воду (например, для причала), предпочтение отдается ручному или электромеханическому методам закручивания. Кроме того, отказ от аренды крупной техники позволяет существенно сэкономить, если речь идет о строительстве небольшого дачного дома, бани или забора.

Физические характеристики грунта (пористость, степень насыщения влагой, консистенция, гранулометрический состав) влияют на конфигурацию лопасти и выбор типоразмера опоры. От уровня промерзания почвы зависит глубина установки. Этот показатель сильно отличается в разных регионах, и поэтому нельзя говорить о едином стандарте для всей территории РФ. В Ленинградской области уровень промерзания имеет такие значения:

·       для песчаного грунта – 1,5 м;

·       для глинистого – 1,1 м;

·       для суглинков и супесей – 1,4 м.

Исходя из этого, минимальная длина сваи для фундамента принимается 2,5 метра.

Установка винтовых свай вручную

Для монтажа винтовой опоры достаточно трех работников, двое из которых вращают ствол, а третий направляет его в соответствии с вертикалью. Но вначале выкапывается неглубокий приямок по диаметру лопасти – исходная точка, в которую ставится наконечник. В технологические отверстия в верхней части ствола продевается металлический прут (палец), на который с двух сторон одеваются длинные отрезки труб (рычаги). К рычагам прилагаются усилия для создания крутящего момента. Для вращения ствола используются также специальные монтажные оголовки с проушинами. За один день трое рабочих могут вкрутить 10-20 свай.

Чтобы вкручивание было максимально точным, удобнее всего отслеживать положение ствола двумя магнитными уровнями. Это важно, так как погрешность по вертикали уменьшает несущую способность опоры. Допустимое отклонение от вертикальной оси, согласно СП 50-102-2003 «Проектирование и устройство свайных фундаментов», составляет до ±2% длины сваи. Такая неточность установки, как смещение относительно свайного ряда (допустимая погрешность – ±2d - ±3d сечения сваи) усложняет установку ростверка. Недостаточно глубокое погружение угрожает просадкой под нагрузкой или поднятием во время морозного пучения.

Что делать, если на пути прохождения сваи, выше уровня промерзания грунта, оказалось препятствие? Небольшой камень может сдвинуться в сторону в процессе вхождения наконечника в грунт. В противном случае сваю нужно выкрутить, препятствие удалить, а глубину ввинчивания увеличить, как минимум, на 900 мм. Преграду можно обойти, сместив сваю вдоль оси ряда. Но если опора находилась, например, под пересечением несущих стен, придется усилить фундамент, добавив еще одну с другой стороны от препятствия.

Установка винтовых свай электромеханическим методом

Мобильная электрическая установка-сваеверт представляет собой оголовок с мотором и редуктором. Это механизированная версия ручного метода вкручивания, которая подходит для монтажа свай в труднодоступных местах. То есть там, где нет возможности развернуться с длинными рычагами – у забора, возле обрыва, водоема, прочее. Вариантов таких сваевертов множество, так как они часто изготавливаются кустарно или небольшими строительными фирмами для собственных нужд. Для электроснабжения мобильного механизма обычно используется переносной бензиновый генератор.

Спецтехника для вкручивания свай

Использование самоходных машин для закручивания свай оправдано при крупных площадях свайного поля, больших перепадах высот, строительстве нависающих над водой построек, вкручивании опор большого диаметра.

Завершающие работы по установке свайного фундамента

После вкручивания и обрезки винтовых свай под один горизонтальный уровень выполняется ряд работ, перечень которых зависит от проекта и принятых инженерных решений:

·       бетонирование свайных полостей жидким раствором или сухой смесью;

·       приваривание оголовков;

·       выполнение деревянной, металлической или железобетонной обвязки;

·       монтаж ростверка и его покрытие гидроизоляционным материалом.

Утепление винтовых свай по периметру фундамента, последняя из завершающих работ, позволяет уменьшить потери тепла через пол строения. Обычная облицовка не дает большого эффекта, хотя и избавляет от сквозняков под полом. Под облицовочным материалом, необходимо закрепить плиты из экструдированного пенополистирола, обычного пенопласта или пеноплекса. Более трудоемкий способ утеплить пространство под полом – возведение кирпичного цоколя на собственном ленточном фундаменте минимальной глубины. Пенопласт наименее долговечный из упомянутых утеплителей, так как легко горит и повреждается грызунами.

При устройстве утепленного цоколя нельзя забывать о вентиляционных отверстиях (отдушинах). Они обеспечивают циркуляцию воздуха в пространстве под полом, защищают от чрезмерной сырости и конденсации влаги на деревянных конструкциях. При правильном соблюдении технологии утепления деревянный дом на сваях будет стоять долго, а за его отопление не нужно будет переплачивать.
