Опоры ОСТ 36-146-88

Описание.

Опоры, произведенные по ОСТ 36-146-88, предназначены для фиксации трубопровода в стационарном положении относительно угловых, вертикальных (поперечных) и (или) горизонтальных (продольных) перемещений. Данные опоры делятся на несколько групп:

• ТП – тавровые приварные

• ТХ – тавровые хомутовые

• КП – корпусные приварные

• КХ – корпусные хомутовые

• ТР – трубчатые

• ШП – швеллерные приварные

• УП – угловые приварные

• ХБ – хомутовые бескорпусные

• ТО – трубчатые крутоизогнутых отводов

• ВП – вертикальных трубопроводов приварные

• КН – катковые направляющие

Назначение

Настоящий стандарт распространяется на стальные подвижные и неподвижные опоры стальных технологических трубопроводов различного назначения, транспортирующих рабочую среду под давлением до 10 МПа.

Стандарт не распространяется на опоры трубопроводов с хладагентами и хладоносителями, трубопроводов электрических станций, а также трубопроводов, прокладываемых на вечномерзлых и пучинистых грунтах.

Преимущество изделий

Опоры трубопроводов обладают несколькими преимуществами:

1. Опоры трубопроводов поставляются полностью готовые для использования

2. Обладают низкой трудоемкостью при производстве работ

3. Имеют повышенный срок эксплуатации

4. Монтаж опор трубопроводов не зависит от климатических условий

5. Опоры при правильном монтаже и эксплуатации можно использовать многократно.

Конструкция

Конструкции опор, произведенных на основании ОСТ 36-146-88, приведены в следующих чертежах. Все обозначения и величины соответствуют обозначениям и величинам в ОСТ 36-146-88.

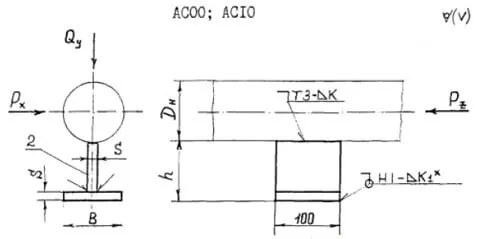

Рисунок 1. Чертеж опоры ТП исполнение АС00, АС10.

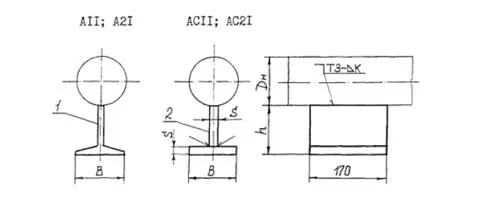

Рисунок 2. Чертеж опоры ТП исполнение А11, А21, АС11, АС21.

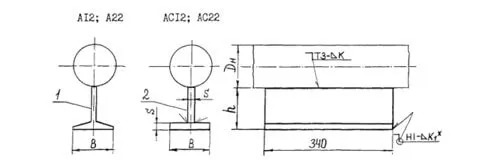

Рисунок 3. Чертеж опоры ТП исполнение А12, А22, АС12, АС22.

Рисунок 4. Чертеж опоры ТП исполнение Б12, Б22, БС12, БС22.

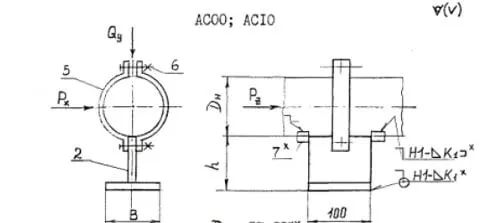

Рисунок 5. Чертеж опоры ТХ исполнение АС00, АС10.

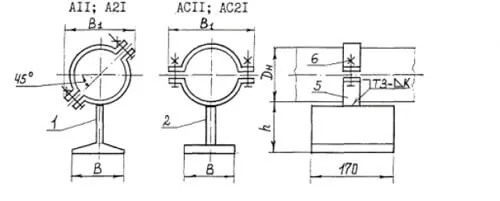

Рисунок 6. Чертеж опоры ТХ исполнение А11, А21, АС11, АС21.

Рисунок 7. Чертеж опоры ТХ исполнение А12, А22, АС12, АС22.

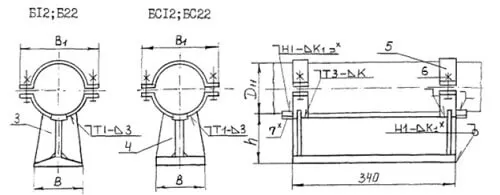

Рисунок 8. Чертеж опоры ТХ исполнение Б12, Б22, БС12, БС22.

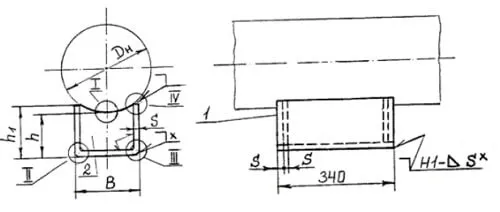

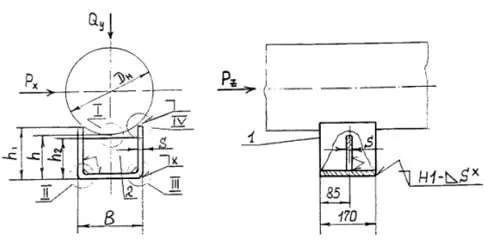

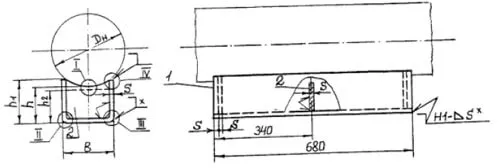

Рисунок 9. Чертеж опоры КП исполнение А11, А12, АС11, АС12.

Рисунок 10. Чертеж опоры КП исполнение А12, А22, АС12, АС22.

Рисунок 11. Чертеж опоры КП исполнение А13, А23, АС13, АС23.

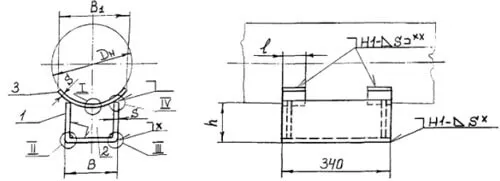

Рисунок 12. Чертеж опоры КП исполнение Б12, Б22, БС12, БС22.

Рисунок 13. Чертеж опоры КП исполнение Б13, Б23, БС13, БС23

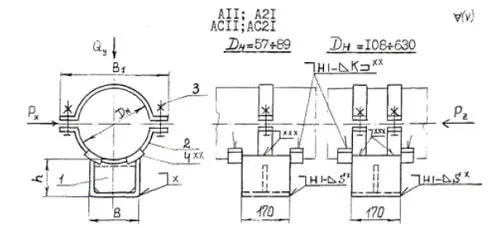

Рисунок 14. Чертеж опоры КХ исполнение А11, А21, АС11, АС21

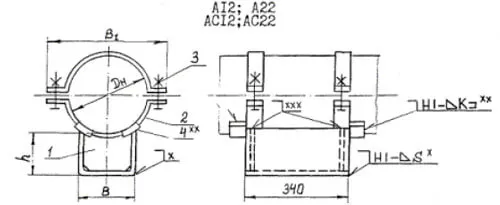

Рисунок 15. Чертеж опоры КХ исполнение А12, А22, АС12, АС22.

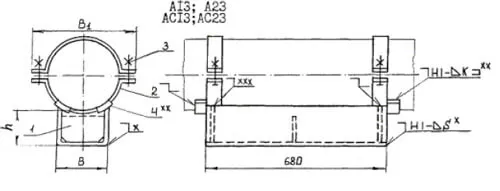

Рисунок 16. Чертеж опоры КХ исполнение А13, А23, АС13, АС23.

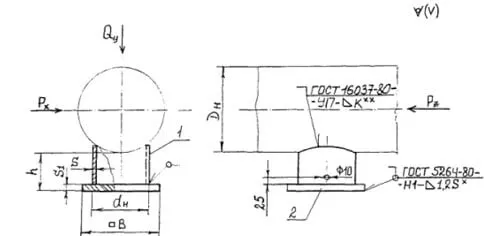

Рисунок 17. Чертеж опоры ТР исполнение А1 и А2

Рисунок 18. Чертеж опоры ТР исполнение Б1 и Б2

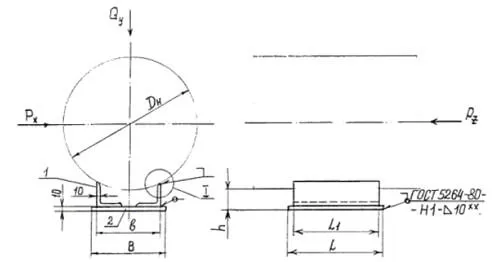

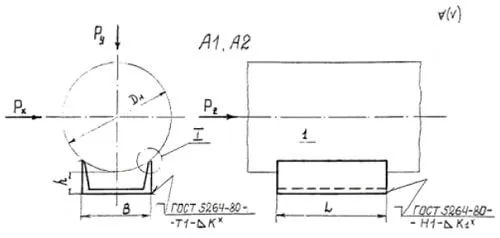

Рисунок 19. Чертеж опоры ШП исполнение А1, А2

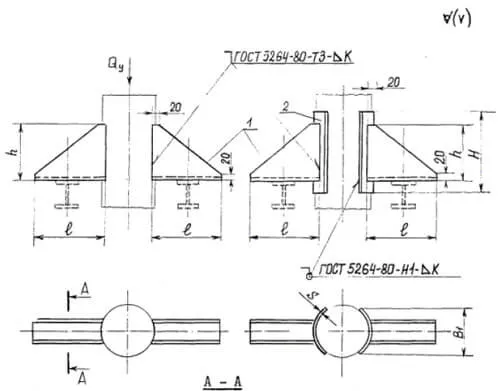

Рисунок 20. Чертеж опоры УП исполнение А.

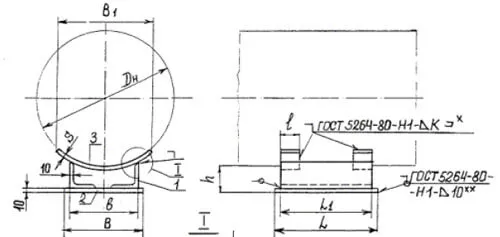

Рисунок 21. Чертеж опоры УП исполнение Б.

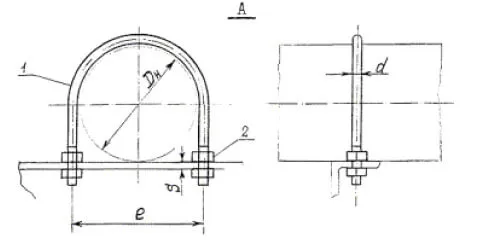

Рисунок 22. Чертеж опоры ХБ исполнение А.

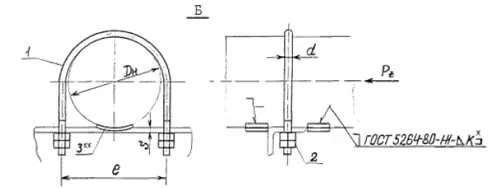

Рисунок 23. Чертеж опоры ХБ исполнение Б.

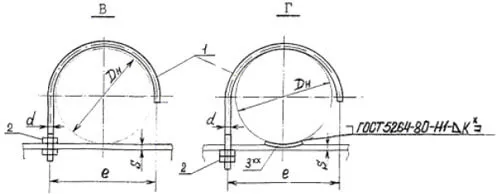

Рисунок 24. Чертеж опоры ХБ исполнение В и Г.

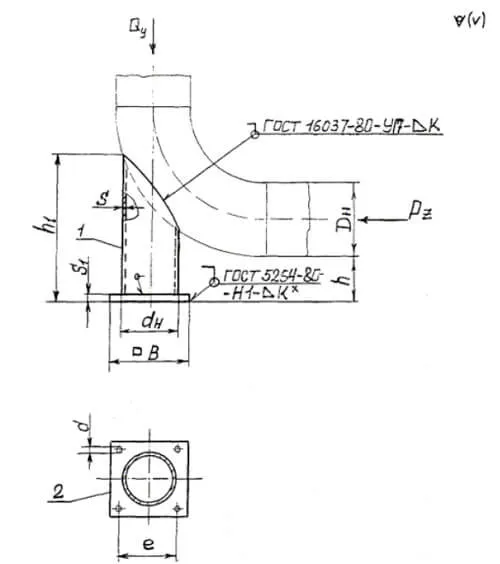

Чертеж 25. Чертеж опоры ТО исполнение А1 и А2.

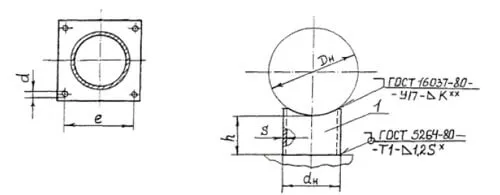

Рисунок 26. Чертеж опоры ВП исполнение А1, А2, Б1, Б2, АС1, АС2, БС1, БС2.

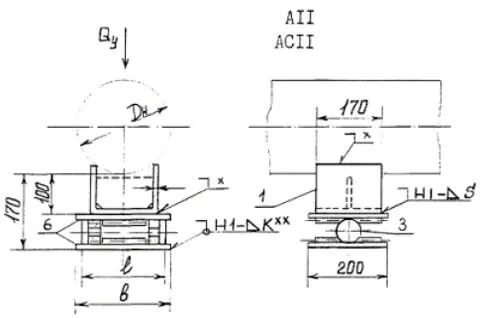

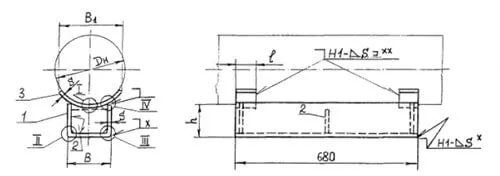

Рисунок 27. Чертеж опоры КН исполнение А11, АС11.

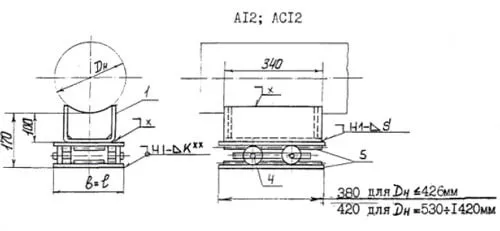

Рисунок 28. Чертеж опоры КН исполнение А12, АС12.

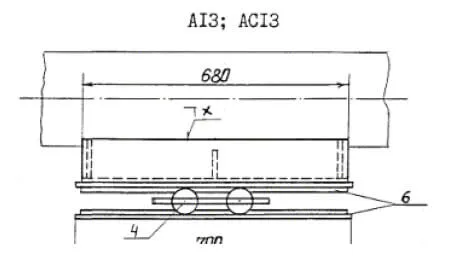

Рисунок 29. Чертеж опоры КН исполнение А13, АС13.

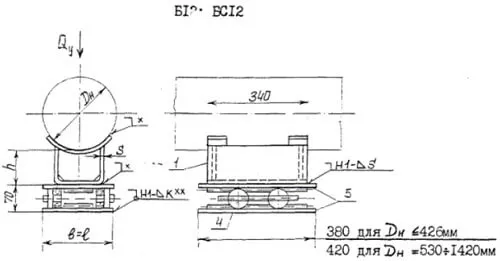

Рисунок 30. Чертеж опоры КН исполнение Б12, БС12

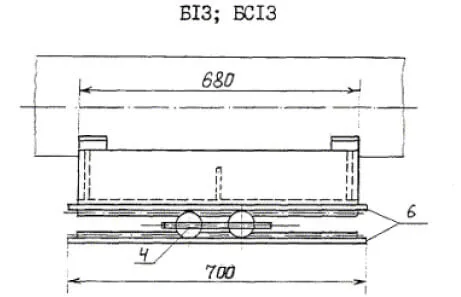

Рисунок 31. Чертеж опоры КН исполнение Б13, БС13.

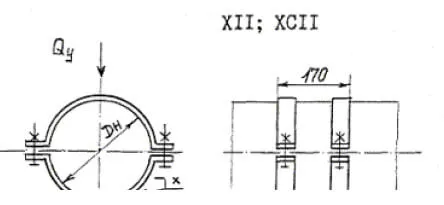

Рисунок 32. Чертеж опоры КН исполнение Х11, ХС11

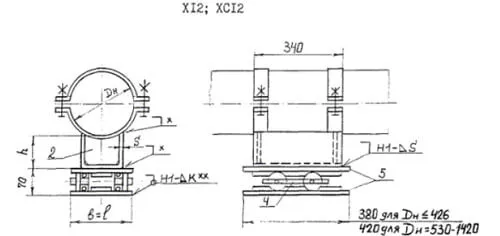

Рисунок 33. Чертеж опоры КН исполнение Х12, ХС12

Рисунок 34. Чертеж опоры КН исполнение Х13, ХС13.

В таблице 1 приведена комплектность опор по ОСТ 36-146-88

Тип опоры	Исполнение	Корпус в сборе (шт)	Корпус с опорной плитой или без нее (шт)	Корпус из тавра (шт)	Подушка (шт)	Полухомут (шт)	Хомут (шт)	Болт (шт)	Гайка (шт)	Катки (шт)	Опорыне плиты (шт)
ТП	АС00, АС10, А11, АС11, А12, АС12, А21, АС21, А22, АС22	-	-	1 (без ребер)	-	-	-	-	-	-	-
ТП	Б12, БС12, Б22, БС22	-	-	1 (с ребрами)	-	-	-	-	-	-	-
ТО	А1, А2	-	1	-	-	-	-	-	-	-	-
ТР	А1, А2	-	1 (с опорной плитой)	-	-	-	-	-	-	-	-
ТР	Б1, Б2	-	1 (без опорной плиты)	-	-	-	-	-	-	-	-
ШП	А1, А2	1 (форма швеллера)	-	-	-	-	-	-	-	-	-
ТХ	АС00, АС10, А11, АС11, А21, АС21	-	-	1 (без ребер)	-	2	-	2	2	-	-
ТХ	А12, АС12, А22, АС22	-	-	1 (без ребер)	-	4	-	4	4	-	-
ТХ	Б12, БС12, Б22, БС22	-	-	1 (с ребрами)	-	4	-	4	4	-	-
КП	А11, АС11, А12, АС12, А13, АС13, А21, АС21, А22, АС22, А23, АС23	1	-	-	-	-	-	-	-	-	-
КП	Б12, БС12, Б13, БС13, Б22, БС22, Б23, БС23	1	-	-	2	-	-	-	-	-	-
КХ	А11, АС11, А21, АС21 диаметры 57-89 мм	1	-	-	-	2	-	2	2	-	-
КХ	А11, АС11, А21, АС21 диаметры 108-630	1	-	-	-	4	-	4	4	-	-
КХ	А12, АС12, А13, АС13, А22, АС22, А23, АС23	1	-	-	-	4	-	4	4	-	-
УП	А	1	-	-	-	-	-	-	-	-	-
УП	Б	1	-	-	2	-	-	-	-	-	-
ХБ	А, Б	-	-	-	-	-	1	-	4	-	-
ХБ	В, Г	-	-	-	-	-	1	-	2	-	-
ВП	А1, АС1, А2, АС2	2	-	-	-	-	-	-	-	-	-
ВП	Б1, БС1, Б2, БС2	2	-	-	2	-	-	-	-	-	-
КН	А11, АС11, А12, АС12, А13, АС13	1	-	-	-	-	-	-	-	2	2
КН	Б12, БС12, Б13, БС13	1	-	-	2	-	-	-	-	2	2
КН	Х11, ХС11, Х12, ХС12, Х13, ХС13	1	-	-	2	4	-	4	4	2	2

Таблица 1. Комплектность опор по ОСТ 36-146-88

Разновидность

Разновидность опор, произведенных на основании ОСТ 36-146-88:

• Опоры тавровые приварные ТП. Исполнения: АС00, АС10, А11, АС11, А12, АС12, А21, АС21, А22, АС22, Б12, БС12, Б22, БС22

• Опоры тавровые хомутовые ТХ. Исполнения: АС00, АС10, А11, АС11, А12, АС12, А21, АС21, А22, АС22, Б12, БС12, Б22, БС22

• Опоры корпусные приварные КП. Исполнения: А11, АС11, А12, АС12, А13, АС13, А21, АС21, А22, АС22, А23, АС23, Б12, БС12, Б13, БС13, Б22, БС22, Б23, БС23.

• Опоры корпусные хомутовые КХ. Исполнения: А11, АС11, А12, АС12, А13, АС13, А21, АС21, А22, АС22, А23, АС23.

• Опоры трубчатые ТР. Исполнения: А1, А2, Б1, Б2.

• Опоры швеллерные приварные ШП. Исполнения: А1, А2.

• Опоры уголковые (угловые) приварные УП. Исполнения: А, Б.

• Опоры хомутовые бескорпусные ХБ. Исполнения: А, Б, В. Г.

• Опоры трубчатые крутоизогнутых отводов ТО. Исполнения: А1, А2

• Опоры вертикальных трубопроводов ВП. Исполнения: А1, АС1, А2, АС2, Б1, БС1, Б2, БС2.

• Опоры катковые направляющие КН. Исполнения: А11, АС11, А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х11, ХС11, Х12, ХС12, Х13, ХС13.

ОСТ 36-146-88 допускает выполнять технологические вырезы в опорах под спутники. Хомутовые опоры допускается производить в двух исполнениях:

• Нормальное расположение полухомутов: болты параллельны вертикальной оси

• Угловое расположение полухомутов: болты под углом 45 градусов относительно вертикальной оси. Для данных опор в обозначении исполнения после цифр добавляется «У».

Также в опорах допускается производить отверстия в плите (при ее наличии). Для данных опор в обозначении исполнения после цифр добавляется «О».

Опоры типа КН являются составными:

• Исполнения А11, АС11, А12, АС12, А13, АС13, Б12, БС12, Б13 и БС13 состоят из опоры КП того же типа и катка.

• Исполнения Х11, ХС11, Х12, ХС12, Х13, ХС13 состоят из опоры КХ соответствующего типа и катка.

Ниже приведены схематичные рисунки данных опор.

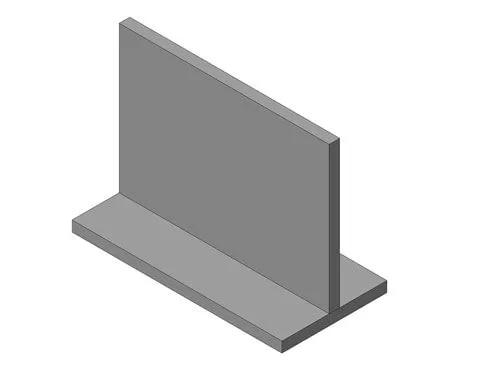

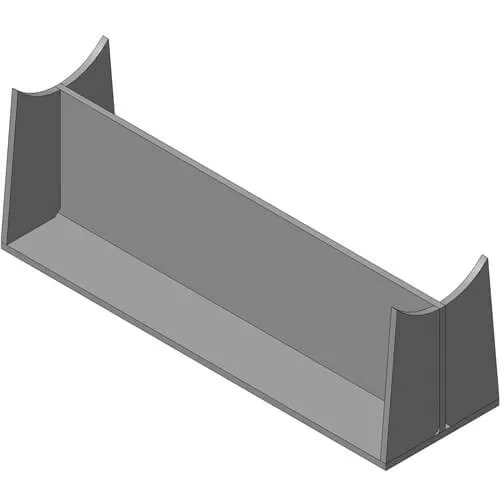

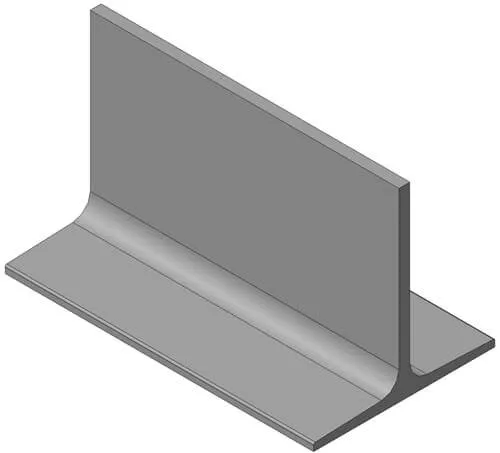

Рисунок 35. Опора ТП исполнение АС00, АС10.

Рисунок 36. Опора ТП исполнение А11, А12, А21, А22.

Рисунок 37. Опора ТП исполнение АС11, АС12, АС21, АС22.

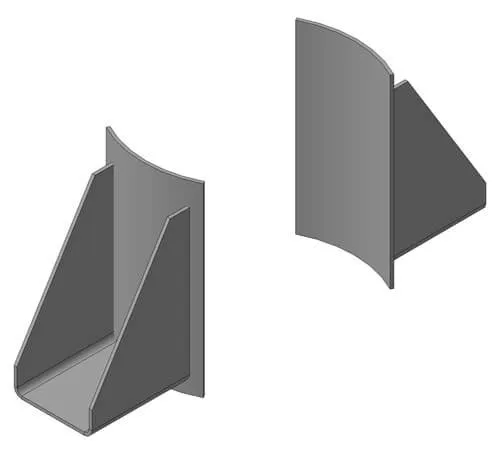

Рисунок 38. Опора ТП исполнение Б12, Б22.

Рисунок 39. Опора ТП исполнение БС12, БС22

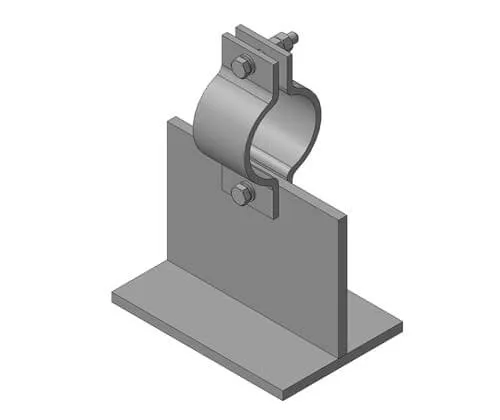

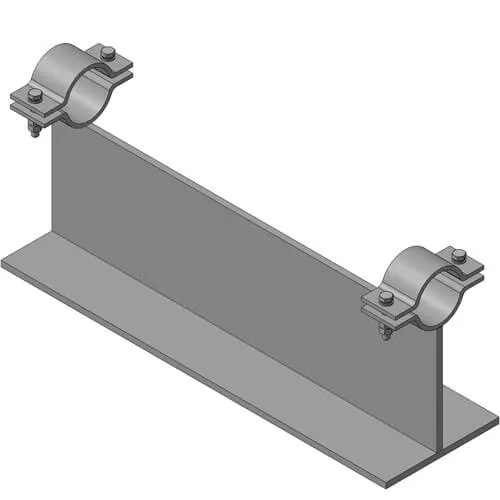

Рисунок 40. Опора ТХ исполнение АС00, АС10

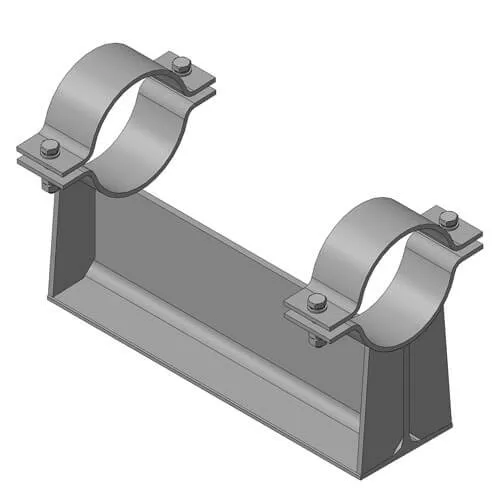

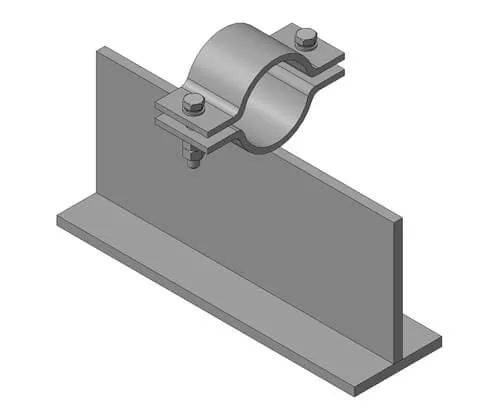

Рисунок 41. Опора ТХ исполнение А11, АС11, А21, АС21

Рисунок 42. Опора ТХ исполнение А12, АС12, А22, АС22

Рисунок 43. Опора ТХ исполнение Б12, БС12, Б22, БС22

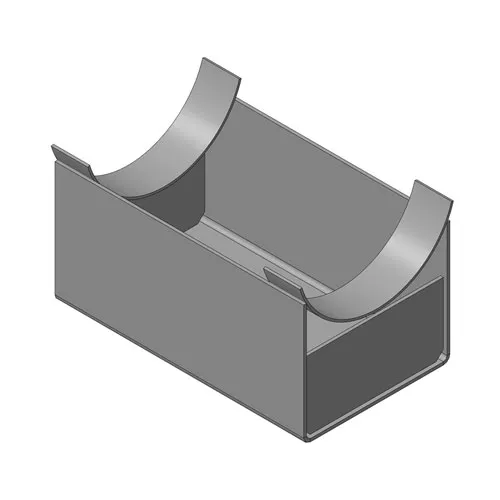

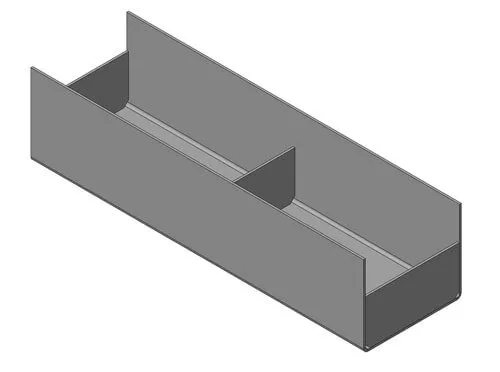

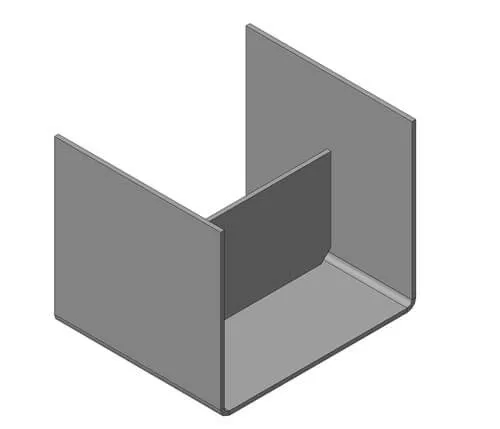

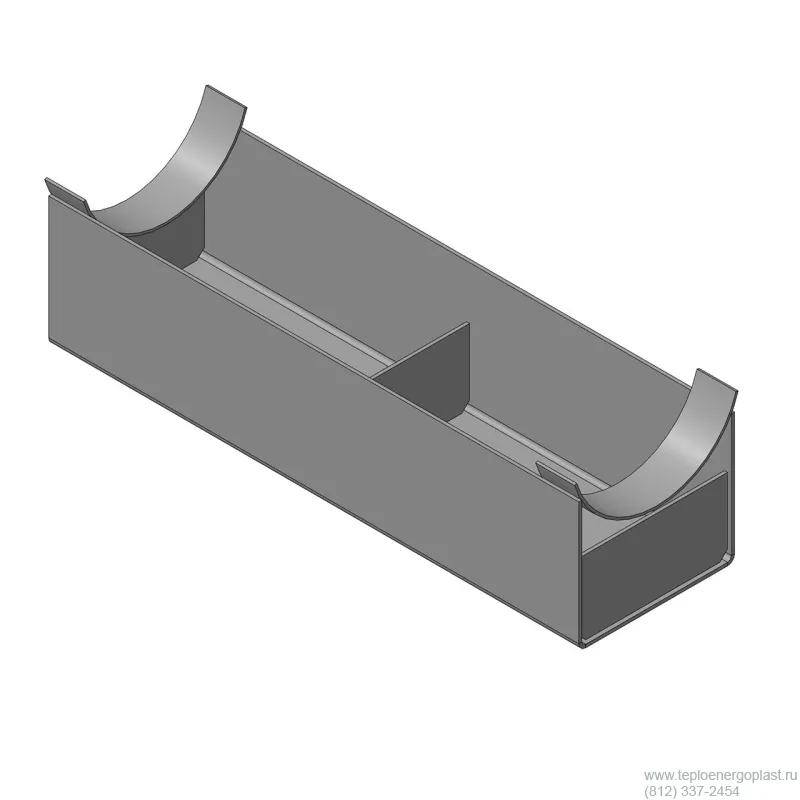

Рисунок 44. Опора КП исполнение А11, АС11, А21, АС21.

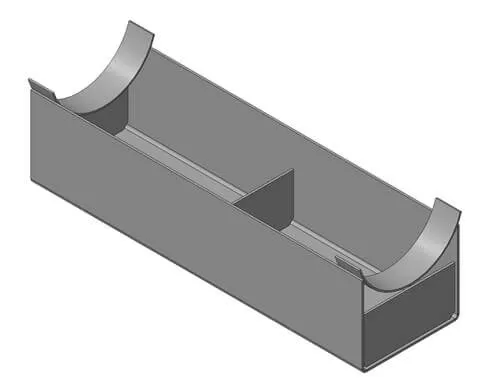

Рисунок 45. Опоры КП исполнение А12, АС12, А22, АС22

Рисунок 46. Опоры КП исполнение А13, А23, АС13, АС23.

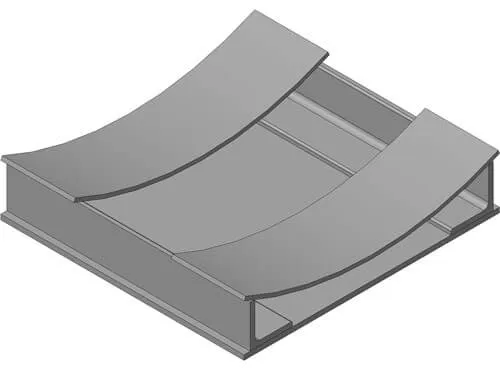

Рисунок 47. Опоры КП исполнение Б12, БС12, Б22, БС22.

Рисунок 48. Опоры КП исполнение Б13, БС13, Б23, БС23.

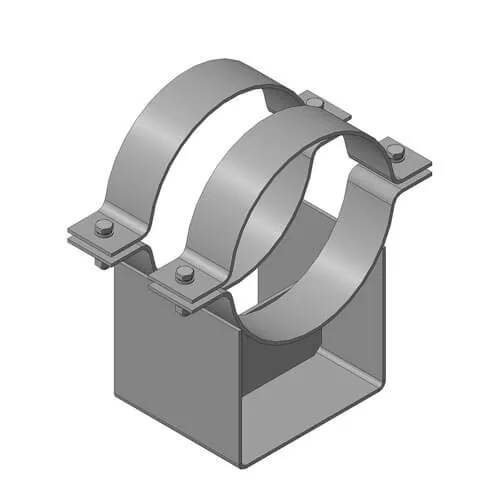

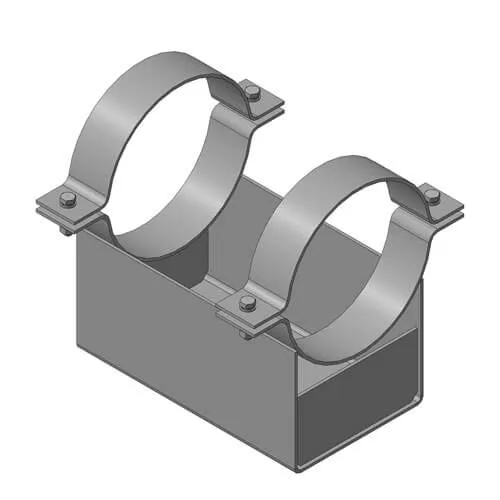

Рисунок 49. Опоры КХ исполнение А11, АС11, А21, АС21

Рисунок 50. Опоры КХ исполнение А12, АС12, А22, АС22.

Рисунок 51. Опоры КХ исполнение А13, АС13, А23, АС23.

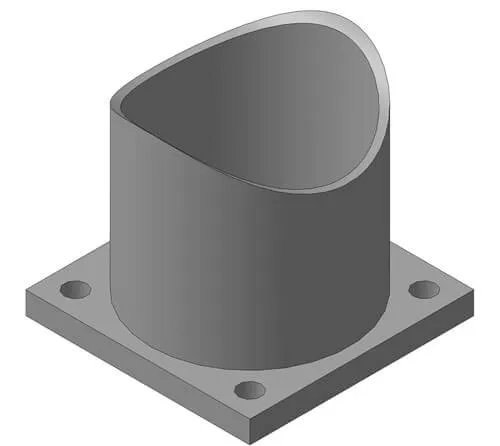

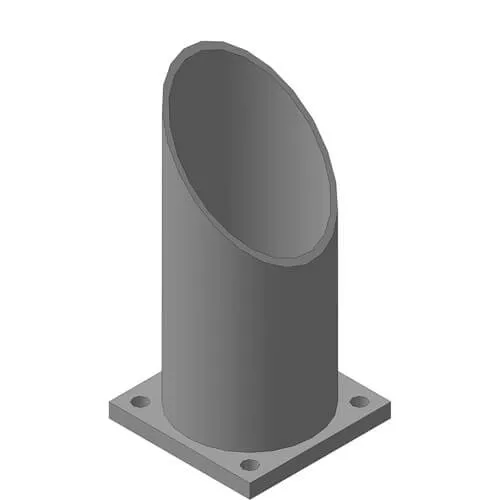

Рисунок 52. Опоры ТР исполнение А1, А2.

Рисунок 53. Опоры ТР исполнение Б1, Б2.

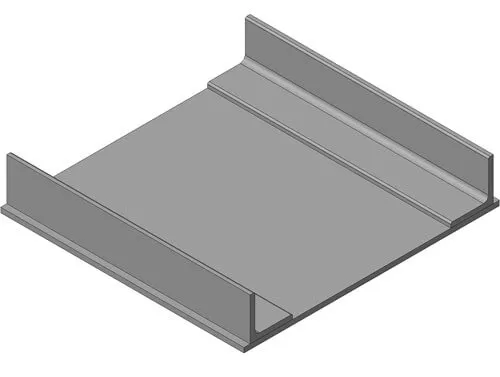

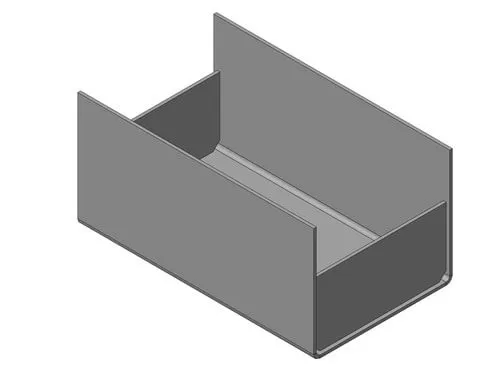

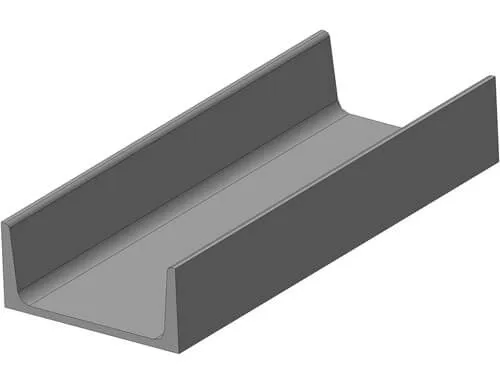

Рисунок 54. Опоры ШП исполнение А1, А2.

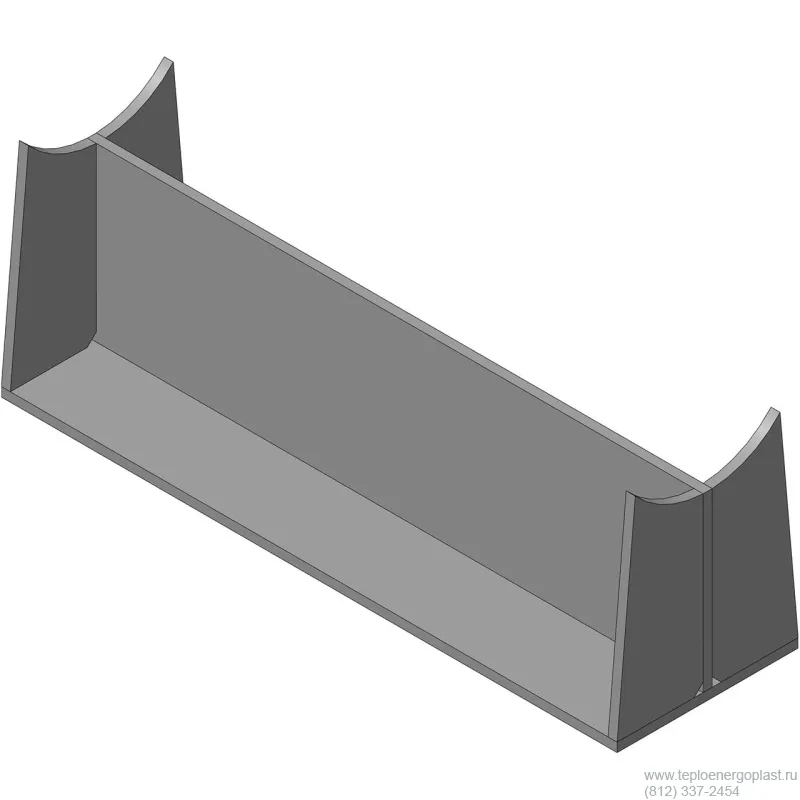

Рисунок 55. Опоры УП исполнение А.

Рисунок 56. Опоры УП исполнение Б.

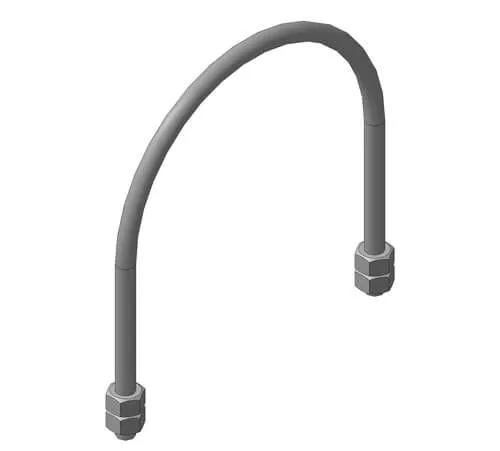

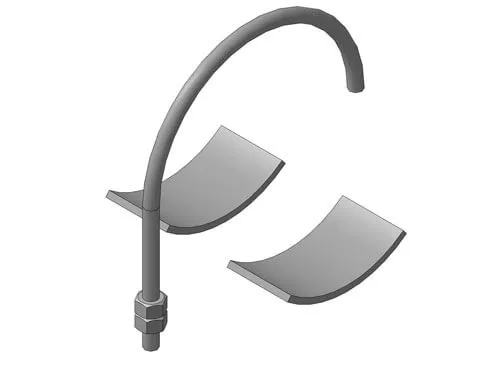

Рисунок 57. Опоры ХБ исполнение А.

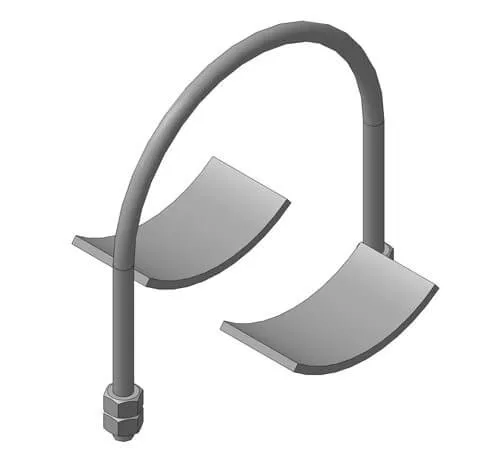

Рисунок 58. Опоры ХБ исполнение Б.

Рисунок 59. Опоры ХБ исполнение В.

Рисунок 60. Опоры ХБ исполнение Г.

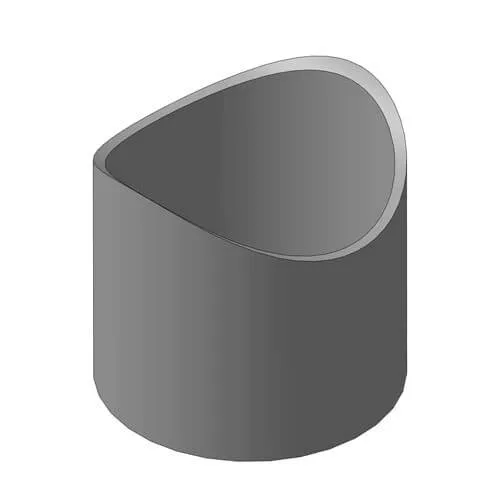

Рисунок 61. Опоры ТО исполнение А1, А2.

Рисунок 62. Опоры ВП исполнение А1, АС1, А2, АС2

Рисунок 63. Опоры ВП исполнение Б1, БС1, Б2, БС2.

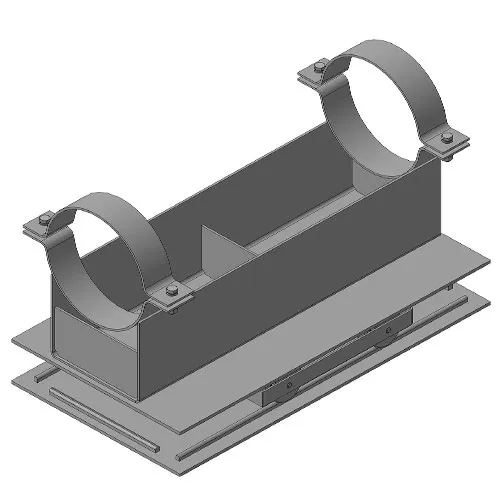

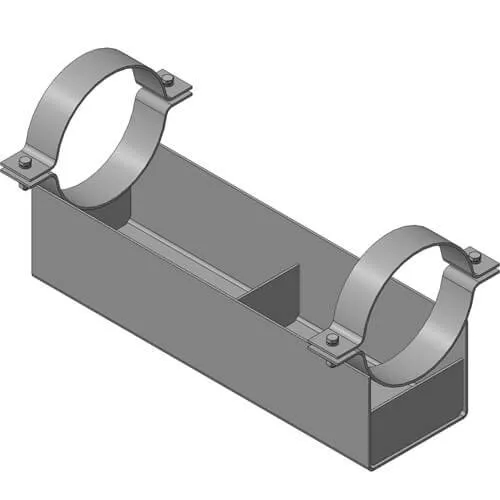

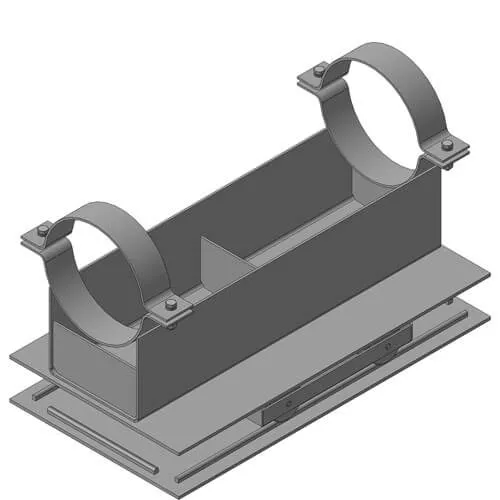

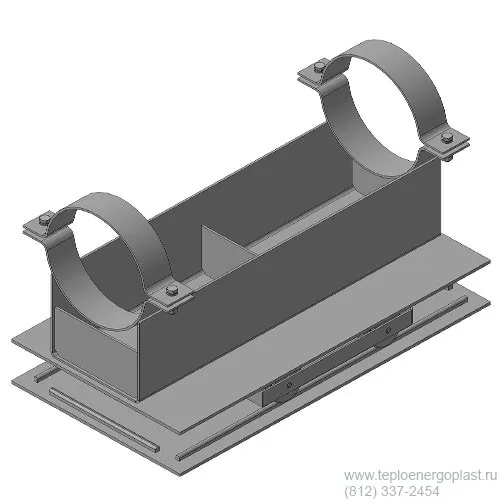

Рисунок 64. Опоры КН общий вид

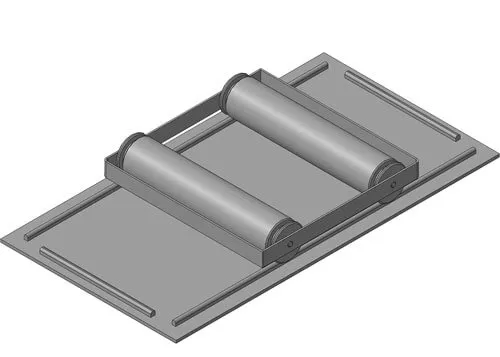

Рисунок 65. Опоры КН катковый блок.

Размеры

Размеры опор, произведенных на основании ОСТ 36-146-88, приведены в нижеперечисленных таблицах. Все размеры в миллиметрах. Обозначения размеров опор соответствуют чертежам, указанных в разделе конструкция настоящей статьи.

Наружный диаметр Дн	Исполнение	h	B	S	№ профиля двутавра	К
18-45	АС00	70	50	5	-	4
	АС10	100
57-89	А11	100	100	-	20	6
	А12
	АС11			6	-
	АС12
	А21	150	135	-	30
	А22
	АС21		100	6	-
	АС22
100-159	Б12	100	100	-	20	6
	БС12			6	-
	Б22	150	135	-	30
	БС22		100	6	-

Таблица 2. Размеры опор типа ТП.

Наружный диаметр Дн	Исполнение	h	B	B1	Размер болта d*1	К
18-45	АС00	70	50	-	М12*40	5
	АС10	100
57	А11	106	100	142/100	М12*40	6
	А12
	АС11
	АС12
	А21	156	135
	А22
	АС21		100
	АС22
76	А11	106	100	160/113	М12*40	6
	А12
	АС11
	АС12
	А21	156	135
	А22
	АС21		100
	АС22
89	А11	106	100	149/127	М12*40	6
	А12
	АС11
	АС12
	А21	156	135
	А22
	АС21		100
	АС22
108	Б12	108	100	200/141	М16*50	7
	БС12
	Б22	158	135
	БС22		100
133	Б12	108	100	250/177	М16*50	7
	БС12
	Б22	158	135
	БС22		100
159	Б12	108	166	275/194	М16*50	7
	БС12
	Б22		135
	БС22		100

Примечание: В столбце «В₁» в знаменателе дроби указан размер для исполнения опор с креплениями полухомутов под углом.

Таблица 3. Размерыопор типа ТХ

Наружный диаметр Дн	Исполнение	h	h1	h2	B	S	B1	l
57	А11, А12, АС11, АС12	100	110	98	50	3	-	-
	А21, А22, АС21, АС22	150	160	148
76	А11, А12, АС11, АС12	100	107	98	50	3	-	-
	А21, А22, АС21, АС22	150	157	148
89	А11, А12, АС11, АС12	100	106	98	50	3	-	-
	А21, А22, АС21, АС22	150	156	148
108	А11, А12, АС11, АС12	100	115	95	83	3	-	-
	А21, А22, АС21, АС22	150	165	145
133	А11, А12, АС11, АС12	100	111	95	83	3	-	-
	А21, А22, АС21, АС22	150	161	145
159	А11, А12, АС11, АС12	100	109	95	80	3	-	-
	А21, А22, АС21, АС22	150	159	145
219	А11, А12, А13, АС11, АС12, АС13	100	159	95	200	3	-	-
	Б12, Б13, БС12, БС13	104					215	60
	А21, А22, А23, АС21, АС22, АС23	150	209	145			-	-
	Б22, Б23, БС22, БС23	154					215	60
273	А11, А12, А13, АС11, АС12, АС13	100	140	95	200	4	-	-
	Б12, Б13, БС12, БС13						220	60
	А21, А22, А23, АС21, АС22, АС23	150	190	145			-	-
	Б22, Б23, БС22, БС23						220	60
325	А11, А12, А13, АС11, АС12, АС13	100	131	90	200	4	-	-
	Б12, Б13, БС12, БС13						220	60
	А21, А22, А23, АС21, АС22, АС23	150	181	140			-	-
	Б22, Б23, БС22, БС23						220	60
377	А11, А12, А13, АС11, АС12, АС13	100	126	90	200	4	-	-
	Б12, Б13, БС12, БС13						220	60
	А21, А22, А23, АС21, АС22, АС23	150	176	140			-	-
	Б22, Б23, БС22, БС23						220	60
426	А11, А12, А13, АС11, АС12, АС13	100	122	90	200	6	-	-
	Б12, Б13, БС12, БС13						220	60
	А21, А22, А23, АС21, АС22, АС23	150	172	140			-	-
	Б22, Б23, БС22, БС23						220	60
530	А11, А12, А13, АС11, АС12, АС13	100	143	90	300	6	-	-
	Б12, Б13, БС12, БС13						350	70
	А21, А22, А23, АС21, АС22, АС23	150	193	140			-	-
	Б22, Б23, БС22, БС23						350	70
630	А11, А12, А13, АС11, АС12, АС13	100	135	90	300	6	-	-
	Б12, Б13, БС12, БС13						350	70
	А21, А22, А23, АС21, АС22, АС23	150	185	140			-	-
	Б22, Б23, БС22, БС23						350	70
820	А12, А13, АС12, АС13	100	125	90	300	8	-	-
	Б12, Б13, БС12, БС13						350	70
	А22, А23, АС22, АС23	150	175	140			-	-
	Б22, Б23, БС22, БС23						350	70
1020	А12, А13, АС12, АС13	100	161	90	500	8	-	-
	Б12, Б13, БС12, БС13						560	120
	А22, А23, АС22, АС23	150	211	140			-	-
	Б22, Б23, БС22, БС23						560	120
1220	А12, А13, АС12, АС13	100	150	90	500	8	-	-
	Б12, Б13, БС12, БС13						560	120
	А22, А23, АС22, АС23	150	200	140			-	-
	Б22, Б23, БС22, БС23						560	120
1420	А12, А13, АС12, АС13	100	142	90	500	10	-	-
	Б12, Б13, БС12, БС13						560	120
	А22, А23, АС22, АС23	150	192	140			-	-
	Б22, Б23, БС22, БС23						560	120

Таблица 4. Размеры опор типа КП.

Наружный диаметр Дн	Исполнение	h	B	B1	Размер болта d*1
57	А11, А12, АС11, АС12	102	50	142	М12*40
	А21, А22, АС21, АС22	152
76	А11, А12, АС11, АС12	101	50	160	М12*40
	А21, А22, АС21, АС22	151
89	А11, А12, АС11, АС12	100	50	179	М12*40
	А21, А22, АС21, АС22	150
108	А11, А12, АС11, АС12	100	80	200	М16*50
	А21, А22, АС21, АС22	150
133	А11, А12, АС11, АС12	101	80	250	М16*50
	А21, А22, АС21, АС22	151
159	А11, А12, АС11, АС12	101	80	275	М16*50
	А21, А22, АС21, АС22	151
219	А11, А12, А13, АС11, АС12, АС13	109	200	365	М20*60
	А21, А22, А23, АС21, АС22, АС23	159
273	А11, А12, А13, АС11, АС12, АС13	103 (А11, АС11), 104	200	420	М20*60
	А21, А22, А23, АС21, АС22, АС23	153 (А21, АС21), 154
325	А11, А12, А13, АС11, АС12, АС13	102	200	470	М20*60
	А21, А22, А23, АС21, АС22, АС23	152
377	А11, А12, А13, АС11, АС12, АС13	101	200	525	М20*60
	А21, А22, А23, АС21, АС22, АС23	151
426	А11, А12, А13, АС11, АС12, АС13	101	200	575	М20*60
	А21, А22, А23, АС21, АС22, АС23	151
530	А11, А12, А13, АС11, АС12, АС13	103	300	705	М24*80
	А21, А22, А23, АС21, АС22, АС23	153
630	А11, А12, А13, АС11, АС12, АС13	102	300	805	М24*80
	А21, А22, А23, АС21, АС22, АС23	152

Таблица 5. Размеры опор типа КХ.

Наружный диаметр Дн	Исполнение	h	dH	S	B	S1	e	d
57-76	А1	100	57	3	100	10	65	14
	А2	150
	Б1	100			-	-	-	-
	Б2	150
89-108	А1	100	76	3	120	10	85	14
	А2	150
	Б1	100			-	-	-	-
	Б2	150
133-159	А1	100	108	4	135	12	105	18
	А2	150
	Б1	100			-	-	-	-
	Б2	150
219-273	А1	100	159	6	180	14	140	18
	А2	150
	Б1	100			-	-	-	-
	Б2	150
325	А1	100	219	6	250	16	200	26
	А2	150
	Б1	100			-	-	-	-
	Б2	150
377-426	А1	100	273	8	300	16	240	26
	А2	150
	Б1	100			-	-	-	-
	Б2	150
530	А1	100	325	8	380	20	300	30
	А2	150
	Б1	100			-	-	-	-
	Б2	150
630	А1	100	426	10	450	25	370	33
	А2	150
	Б1	100			-	-	-	-
	Б2	150

Таблица 6. Размеры опор типа ТР

Наружный диаметр Дн	Исполнение	L	№ швеллера	B	h	K	K1
57	А1	100	5	50	17	4	4
	А2	200
76	А1	100	5	50	23	4	4
	А2	200
89	А1	100	8	80	15	4	4
	А2	200
108	А1	100	8	80	22	4	4
	А2	200
133	А1	100	10	100	23	4	4
	А2	250
159	А1	100	10	100	28	4	4
	А2	250
219	А1	150	12	120	34	6	6
	А2	250
273	А1	200	12	120	38	6	6
	А2	300
325	А1	200	12	120	40	6	6
	А2	300
377	А1	200	16	160	46	6	6
	А2	300
426	А1	200	16	160	48	6	6
	А2	300
530	А1	250	20	200	56	8	6
	А2	400
630	А1	250	20	200	60	8	6
	А2	400
820	А1	400	30	300	72	10	8

Таблица 7. Размеры опор типа ШП.

Наружный диаметр Дн	Исполнение	B	в	h	L	L1	B1	l	S
1020	А	420	400	53	400	380	-	-	-
	Б						560	120	8
1220	А	520	500	41	500	480	-	-	-
	Б						560	120	8
1420	А	520	500	48	550	530	-	-	-
	Б						560	120	10

Таблица 8. Размеры опор типа УП.

Наружный диаметр Дн	Исполнение	d	e	S (не более)
25	А, Б, В, Г	М10	38	10
32			44
38			50	12
45			60
57		М12	74	14
76			94
89			106
108		М16	130	16
133			154
159		М20	190	20
219	А, Б	М20	244	20
273			300
325			352
377		М24	410	30
426			460
530			570

Таблица 9. Размеры опор типа ХБ

Наружный диаметр Дн	Исполнение	h	h1	dH	S	B	S1	e	d
57	А1	100	169	45	3	100	10	65	14
	А2	150	219
76	А1	100	188	57	3	100	10	65	14
	А2	150	238
89	А1	100	219	76	3	120	10	85	14
	А2	150	265
108	А1	100	225	76	3	120	10	85	14
	А2	150	275
133	А1	100	277	108	4	135	12	105	18
	А2	150	327
159	А1	100	283	108	4	135	12	105	18
	А2	150	333
219	А1	100	356	159	6	180	14	140	18
	А2	150	406
273	А1	100	377	159	6	180	14	140	18
	А2	150	427
325	А1	100	463	219	6	250	16	200	26
	А2	150	513
377	А1	100	546	273	8	300	16	240	26
	А2	150	596
426	А1	100	569	273	8	300	16	240	26
	А2	150	619
530	А1	100	482	325	8	380	20	300	30
	А2	150	532
630	А1	100	595	426	10	450	25	370	39
	А2	150	645

Таблица 10. Размеры опор типа ТО

Наружный диаметр Дн	Исполнение	l	B	h	S	B1	H
57-76	А1, АС1	100	40	100	3	-	-
	А2, АС2	150
108-159	А1, АС1	100	80	150	4	-	-
	А2, АС2	150
219	А1, АС1	100	80	150	4	-	-
	Б1, БС1	100				100	190
	А2, АС2	150				-	-
	Б2, БС2	150				100	190
273-426	А1, АС1	150	200	200	6	-	-
	Б1, БС1	150				240	250
	А2, АС2	300				-	-
	Б2, БС2	300				240	250
530-1020	А1, АС1	200	200	300	8	-	-
	Б1, БС1	200				240	400
	А2, АС2	350				-	-
	Б2, БС2	350				240	400
1220-1420	А1, АС1	300	200	400	10	-	-
	Б1, БС1	300				250	250
	А2, АС2	450				-	-
	Б2, БС2	450				250	250

Таблица 11. Размеры опор типа ВП

Наружный диаметр Дн	Исполнение	В	в	Длина катка
219	А11, АС11, Х11, ХС11	200	320	300
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х12, ХС12, Х13, ХС13			320
273	А11, АС11, Х11, ХС11	200	320	300
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х12, ХС12, Х13, ХС13			320
325	А11, АС11, Х11, ХС11	200	320	300
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х12, ХС12, Х13, ХС13			320
377	А11, АС11, Х11, ХС11	200	320	300
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х12, ХС12, Х13, ХС13			320
426	А11, АС11, Х11, ХС11	200	320	300
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х12, ХС12, Х13, ХС13			320
530	А11, АС11, Х11, ХС11	300	420	400
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х12, ХС12, Х13, ХС13			420
630	А11, АС11, Х11, ХС11	300	420	400
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13, Х12, ХС12, Х13, ХС13			420
820	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13	300	420	420
1020	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13	500	420	620
1220	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13	500	620	620
1420	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13	500	620	620

Таблица 12. Размеры опор типа КН

Характеристики

Основная характеристика опор является максимальная (допускаемая) вертикальная и (или) осевая нагрузка. Данная нагрузка может зависеть от различных факторов. Ниже в таблицах приведены данные характеристики.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=0.5Pz	Осевая Pz при Px=0.2Pz
18-45	АС00	2,0	1,5	2,0
	АС10		1,0	2,0
57-89	А11	4,0	-	-
	А12		3,0	7,0
	АС11		-	-
	АС12		3,0	7,0
	А21		-	-
	А22		3,0	7,0
	АС21		-	-
	АС22		3,0	7,0
108-159	Б12, БС12, Б22, БС22	9,5	18,0	35,0

Таблица 13. Допускаемые нагрузки на опоры типа ТП.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=0.5Pz	Осевая Pz при Px=0.2Pz
18-45	АС00	2,0	1,5	2,0
	АС10		1,0	2,0
57-89	А11	4,0	-	-
	А12		3,0	7,0
	АС11		-	-
	АС12		3,0	7,0
	А21		-	-
	А22		3,0	7,0
	АС21		-	-
	АС22		3,0	7,0
108-159	Б12, БС12, Б22, БС22	9,5	18,0	35,0

Таблица 14. Допускаемые нагрузки на опоры типа ТХ.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=0.2Pz	Осевая Pz при Px=0.5Pz
57	А11, АС11, А21, АС21	2,5	5,5	8
	А12, АС12, А22, АС22		15
76	А11, АС11, А21, АС21	3	5,5	8
	А12, АС12, А22, АС22		15
89	А11, АС11, А21, АС21	5	5,5	8
	А12, АС12, А22, АС22		15
108	А11, АС11	6	10	13
	А12, АС12		30	45
	А21, АС21		8	10
	А22, АС22		25	38
133	А11, АС11	8	10	13
	А12, АС12		30	45
	А21, АС21		8	10
	А22, АС22		25	38
159	А11, АС11	10	10	13
	А12, АС12		30	45
	А21, АС21		8	10
	А22, АС22		25	38
219	А11, АС11	25	-	-
	А12, АС12, Б12, БС12		60	85
	А13, АС13, Б13, БС13		80	110
	А21, АС21		-	-
	А22, АС22, Б22, БС22		50	70
	А23, АС23, Б23, БС23		70	95
273	А11, АС11	25	-	-
	А12, АС12, Б12, БС12	40	60	85
	А13, АС13, Б13, БС13	40	80	110
	А21, АС21	40	-	-
	А22, АС22, Б22, БС22	40	50	70
	А23, АС23, Б23, БС23	40	70	95
325	А11, АС11	50	-	-
	А12, АС12, Б12, БС12	50	60	85
	А13, АС13, Б13, БС13	50	80	110
	А21, АС21	50	-	-
	А22, АС22, Б22, БС22	70	50	70
	А23, АС23, Б23, БС23	70	70	95
377	А11, АС11	50	-	-
	А12, АС12, Б12, БС12	70	60	85
	А13, АС13, Б13, БС13	70	80	110
	А21, АС21	50	-	-
	А22, АС22, Б22, БС22	70	50	70
	А23, АС23, Б23, БС23	70	70	95
426	А11, АС11	60	-	-
	А12, АС12, Б12, БС12	80	90	125
	А13, АС13, Б13, БС13	80	120	170
	А21, АС21	60	-	-
	А22, АС22, Б22, БС22	80	80	110
	А23, АС23, Б23, БС23	80	105	150
530	А11, АС11	80	-	-
	А12, АС12	80	110	145
	Б12, БС12	120	110	145
	А13, АС13, Б13, БС13	120	150	200
	А21, АС21	120	-	-
	А22, АС22, Б22, БС22	120	100	130
	А23, АС23, Б23, БС23	120	140	180
630	А11, АС11	80	-	-
	А12, АС12, Б12, БС12	120	110	145
	А13, АС13, Б13, БС13	120	150	200
	А21, АС21	80	-	-
	А22, АС22, Б22, БС22	120	100	130
	А23, АС23, Б23, БС23	120	140	180
820	А12, АС12, Б12, БС12	200	125	160
	А13, АС13, Б13, БС13		175	220
	А22, АС22, Б22, БС22		115	150
	А23, АС23, Б23, БС23		165	210
1020	А12, АС12, Б12, БС12	340	140	175
	А13, АС13, Б13, БС13		200	250
	А22, АС22, Б22, БС22		130	165
	А23, АС23, Б23, БС23		185	235
1220	А12, АС12, Б12, БС12	400	140	175
	А13, АС13, Б13, БС13		200	250
	А22, АС22, Б22, БС22		130	165
	А23, АС23, Б23, БС23		185	235
1420	А12, АС12, Б12, БС12	450	150	190
	А13, АС13, Б13, БС13		210	270
	А22, АС22, Б22, БС22		140	180
	А23, АС23, Б23, БС23		200	250

Таблица 15. Допускаемые нагрузки на опоры типа КП.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=Pz	Осевая Pz при Px=0.5Pz
57	А11, АС11, А21, АС21	2,5	3,0	5,5
	А12, АС12, А22, АС22		15
76	А11, АС11, А21, АС21	3,0	3,0	5,5
	А12, АС12, А22, АС22		15
89	А11, АС11, А21, АС21	5,0	3,0	5,5
	А12, АС12, А22, АС22		15
108	А11, АС11	6,0	10	13
	А12, АС12		30	45
	А21, АС21		8	10
	А22, АС22		25	38
133	А11, АС11	8,0	10	13
	А12, АС12		30	45
	А21, АС21		8	10
	А22, АС22		25	38
159	А11, АС11	10	10	13
	А12, АС12		30	45
	А21, АС21		8	10
	А22, АС22		25	38
219	А11, АС11	25	-	-
	А12, АС12		60	85
	А13, АС13		80	110
	А21, АС21		-	-
	А22, АС22		50	70
	А23, АС23		70	95
273	А11, АС11	25	-	-
	А12, АС12	40	60	85
	А13, АС13	40	80	110
	А21, АС21	25	-	-
	А22, АС22	40	50	70
	А23, АС23	40	70	95
325	А11, АС11	50	-	-
	А12, АС12	70	60	85
	А13, АС13	70	80	110
	А21, АС21	50	-	-
	А22, АС22	70	50	70
	А23, АС23	70	70	95
377	А11, АС11	50	-	-
	А12, АС12	70	60	85
	А13, АС13	70	80	110
	А21, АС21	50	-	-
	А22, АС22	70	50	70
	А23, АС23	70	70	95
426	А11, АС11	60	-	-
	А12, АС12	80	90	125
	А13, АС13	80	120	170
	А21, АС21	60	-	-
	А22, АС22	80	80	110
	А23, АС23	80	105	150
530	А11, АС11	80	-	-
	А12, АС12	120	110	145
	А13, АС13	120	150	200
	А21, АС21	80	-	-
	А22, АС22	120	100	130
	А23, АС23	120	140	180
630	А11, АС11	80	-	-
	А12, АС12	120	110	145
	А13, АС13	120	150	200
	А21, АС21	80	-	-
	А22, АС22	120	100	130
	А23, АС23	120	140	180

Таблица 16. Допускаемые нагрузки на опоры типа КХ.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=Pz	Осевая Pz при Px=0.5Pz
57-76	А1, А2	3	2	2,5
	Б1, Б2	-	2	2,5
89-108	А1	6	6	7,5
	А2	6	4,5	5,5
	Б1	-	6	7,5
	Б2	-	4,5	5,5
133-159	А1	10	14	17
	А2	10	11	13
	Б1	-	14	17
	Б2	-	11	13
219-273	А1	40	35	43
	А2	40	26	32
	Б1	-	35	43
	Б2	-	26	32
325	А1	70	48	61
	А2	70	41	51
	Б1	-	48	61
	Б2	-	41	51
377-426	А1	80	85	110
	А2	80	70	90
	Б1	-	85	110
	Б2	-	70	90
530	А1	120	100	120
	А2	120	90	100
	Б1	-	100	120
	Б2	-	90	100
630	А1	120	205	250
	А2	120	180	230
	Б1	-	205	250
	Б2	-	180	230

Таблица 17. Допускаемые нагрузки на опоры типа ТР.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=0.2Pz
57	А1, А2	2,5	10
76	А1, А2	3	10
89	А1	5	20
	А2		30
108	А1	6	20
	А2		30
133	А1	8	30
	А2		50
159	А1	10	30
	А2		50
219	А1	20	50
	А2		75
273	А1	25	60
	А2	40	90
325	А1	25	50
	А2	40	80
377	А1	30	70
	А2	50	100
426	А1	30	60
	А2	50	90
530	А1	50	80
	А2	70	120
630	А1	60	65
	А2	80	120
820	А1	100	120

Таблица 18. Допускаемые нагрузки на опоры типа ШП.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=0.2Pz
1020	А, Б	150	100
1220	А, Б	200	150
1420	А, Б	250	130

Таблица 19. Допускаемые нагрузки на опоры типа УП.

Наружный диаметр Дн	Исполнение	Допускаемая осевая нагрузка Pz, кН
25-32	Б	0,4
	Г	0,2
38-45	Б	0,8
	Г	0,4
57-108	Б	5
	Г	2,5
133-159	Б	10
	Г	5
219-325	Б	20
	Г	10
377-530	Б	30
	Г	15

Допускаемая осевая нагрузка рассчитывается только для опор исполнения Б. Для опор другого исполнения (А, В и Г) нагрузка не рассчитывается.

Таблица 20. Допускаемые нагрузки на опоры типа ХБ.

Наружный диаметр Дн	Исполнение	Допускаемые нагрузки, кН.
		Вертикальная Qy	Осевая Pz при Px=Pz	Осевая Pz при Px=0.5Pz
57	А1, А2	1	1,5	2
76	А1, А2	2	2	2,5
89	А1, А2	2,5	4	5
108	А1, А2	3	4	5
133	А1, А2	6	8	10
159	А1, А2	8	8	19
219	А1, А2	20	20	25
273	А1, А2	20	20	25
325	А1, А2	25	25	30
377	А1, А2	35	40	50
426	А1, А2	35	40	50
530	А1, А2	40	80	100
630	А1, А2	70	120	140

Таблица 21. Допускаемые нагрузки на опоры типа ТО.

Наружный диаметр Дн	Исполнение	Допускаемая осевая нагрузка, кН
57-89	А1, А2	3
108-159	А1, А2	15
219	А1, А2, Б1, Б2	15
273-426	А1, А2, Б1, Б2	40
530-1020	А1, А2, Б1, Б2	100
1220-1420	А1, А2, Б1, Б2	160

Таблица 22. Допускаемые нагрузки на опоры типа ВП.

Допускаемая вертикальная нагрузка опор типа КН Qy составляет 1,5 кН на 1 см контакта каждого катка с опорной плитой.

Материалы

Опоры, произведенные по ОСТ 36-146-88, производятся из следующих сталей:

• ВСт3кп по ГОСТ 380

• ВСт3пс по ГОСТ 380

• ВСт3сп по ГОСТ 380

• 20 по ГОСТ 1050

• 09Г2С по ГОСТ 19281

• 10Г2 по ГОСТ 4543

Для производства крепежных деталей используются следующие марки стали:

• 20 ГОСТ 1050

• 35 ГОСТ 1050

• 35Х ГОСТ 4543

• 40Х ГОСТ 4543

• 20ХН3А ГОСТ 4543

• 09Г2С ГОСТ 19281

Болты должны соответствовать ГОСТ 7798, гайки – ГОСТ 13466. Прочность болтов – 4,6, гаек – 4 по ГОСТ 1759. Резьба должна соответствовать ГОСТ 24705. Сварка должна обеспечивать свойства сварных соединений не ниже указанных в СНиП II-23-81.

Рекомендации по применению

Опоры настоящего стандарта рекомендовано использовать на стальные технологические трубопроводы различного назначения. Данные опоры не рекомендовано применять на трубопроводах с хладогентом или хладоносителем, трубопроводах на электрических подстанциях. Также данные опоры не применяются в сейсмических районах и в районах с пучинистами грунтами.

Как правильно выбрать

В зависимости от диаметра трубопровода выбирают определенные исполнения опор. В таблице 23 приводится зависимость исполнение и тип опор от диаметра трубопровода. Также в данной таблице указывается назначение и применяемость опор.

Тип опор	Исполнение опор	Диаметр трубопровода (мм)	Назначение опор	Применяемость
ТП	АС00, АС10	18-45	И НИ	П Н
	А11, АС11, А21, АС21	57-89		П
	А12, АС12, А22, АС22	57-89		П Н
	Б12, БС12, Б22, БС22	108-159		П Н
ТХ	АС00, АС10	18-45	И НИ	П Н
	А11, АС11, А21, АС21	57-89		П
	А12, АС12, А22, АС22	57-89		П Н
	Б12, БС12, Б22, БС22	108-159		П Н
КП	А11, АС11, А21, АС21	57-630	И НИ	П Н
	А12, АС12, А22, АС22	57-1420		П Н
	А13, АС13, А23, АС23, Б12, БС12, Б23, БС23	219-1420		П Н
КХ	А11, АС11, А12, АС12, А21, АС21, А22, АС22	57-630	И НИ	П Н
	А13, АС13, А23, АС23	219-630		П Н
ТР	А1, А2, Б1, Б2	57-630	И НИ	П
ШП	А1	57-630	НИ	П Н
	А2	57-820
УП	А, Б	1020-1420	НИ	П Н
ХБ	А, Б	25-530	НИ	П
	В, Г	25-159
ТО	А1, А2	57-630	И НИ	П Н
ВП	А1, АС1, А2, АС2	57-1420	И НИ	П
	Б1, БС1, Б2, БС2	219-1420
КН	А11, АС11	219-530	И НИ	П
	А12, АС12, А13, АС13, Б12, БС12, Б13, БС13	219-1420
	Х11, ХС11, Х12, ХС12, Х13, ХС13	219-630

Таблица 23. Классификация опор.

В таблице 23 существуют следующие обозначения:

• И – опоры применяются для изолированных трубопроводов

• НИ – опоры применяются для неизолированных трубопроводов

• П – подвижная опора

• Н – неподвижная опора

Исполнение опоры характеризуется шифром. Расшифровка обозначения исполнения опоры следующая:

• Первая буква обозначает конструктивные признаки опоры

• Вторая буква (при ее наличии) «С» обозначает сварной вариант опоры

• Первая цифра определяет высоту опоры от основания до нижней образующей трубы. Для опор типа ШП и ВП данная цифра обозначает их длину.

• Вторая цифра (при ее наличии) обозначает длину опоры

• В хомутовых опорах буква «У» обозначает крепление полухомутов под углом в 45 градусов относительно основания. Данная буква ставится в шифре после цифр

• У некоторых опор допускается выполнять технологический вырез под спутники. В случае наличия данной конструктивной особенности данные опоры обозначаются буквой «В». Данная буква ставится в шифре после цифр.

• В случае наличия отверстий в плите в шифре опоры добавляется буква «О». Данная буква ставится после цифр.

Выбор стали при производстве опор зависит от допустимой минимальной расчетной температуры. В таблице 24 приводится данная зависимость

Допустимая минимальная расчетная температура, С0	Марка стали опоры	Марка стали крепежных деталей
-30	Ст3кп ГОСТ 380	-
-40	Ст3сп ГОСТ 380, 20 ГОСТ 1050	20, 35 ГОСТ 1050
-50	-	35Х, 40Х ГОСТ 4543
-60	10Г2 ГОСТ 4543	-
-70	09Г2С ГОСТ 19281	20ХН3А ГОСТ 4543, 09Г2С ГОСТ 19281

Таблица 24. Зависимость используемой марки стали от минимальной допустимой расчетной температуры.

Опоры типа ТП, ТХ, КП и КХ в зависимости от величины тепловых перемещений изготавливаются в четырех исполнениях по длине:

• 100 мм при перемещениях, регламентируемых в проекте (вторая цифра в шифре исполнения опоры «0») (только дли опор типа ТП и ТХ)

• 170 мм при перемещениях до 90 мм (вторая цифра в шифре исполнения опоры «1»)

• 340 мм при перемещениях до 250 мм (вторая цифра в шифре исполнения опоры «2»)

• 680 мм при перемещениях до 600 мм (вторая цифра в шифре исполнения опоры «3») (только для опор типа КП и КХ)

Транспортировка

Транспортировка опор настоящего стандарта регламентируется ГОСТ 22130 разделом 6. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях транспортирования Л по ГОСТ 23170. Детали опор должны быть уложены комплектно в деревянные ящики по ГОСТ 10198. Допускается отгрузка в универсальные контейнеры по ГОСТ 20435. Опоры допускается транспортировать любым видом транспорта.

Хранение

Опоры хранят в закрытых помещениях, рассортированные по маркам и видам. Помещение должно быть сухим для исключения появления преждевременной коррозии. Упаковка деталей сборочных единиц должна соответствовать категории КУ-1 по ГОСТ 23170 и обеспечивать их сохранность в условиях хранения 4 (Ж2) по ГОСТ 15150.

Контроль качества, гарантия и срок эксплуатации

Контроль качества производимых опор регламентируется разделом 5 ГОСТ 22130 и разделом 6 ОСТ 36-146-88. Расчет опор на прочность регламентируется приложением 2 ОСТ 36-146-88. Приемка осуществляется в соответствии с разделом 4 ГОСТ 22130. Гарантия на данные опоры составляет 24 месяца с момента производства изделий. Срок эксплуатации регламентируется в сертификате качества, который прилагается к поставляемым опорам. Данный срок зависит от выбранной марки стали, типа опоры и климатического района эксплуатации данных опор. Сертификат должен соответствовать приложению 3 ОСТ 36-146-88.

Монтаж

Расстояние между опорами определяется нагрузкой на трубопровод. Она зависит от диаметра труб и, соответственно, массы транспортируемого вещества, а также условий эксплуатации и других факторов. Чаще всего расстояние между опорами выбирается следующее:

• при диаметре до 40 мм – порядка 2-3 метров

• при диаметре 50-100 мм – порядка 5 метров

• при диаметре свыше 100 мм – порядка 8-10 м

Данные значения приведены условно

В зависимости от жёсткости труб и условий эксплуатации рассчитывается размер промежутка между опорами. Непосредственно монтаж производится с помощью электродуговой сварки. Для опор диаметром до 89 мм из углеродистой стали и толщиной до 3 мм допускается применение газовой сварки. Опоры подвижного типа допускается монтировать на опорные подушки. Отклонения опор от проектного положения должны быть не более указанных в СНиП 3.05.05-84. Уклон опор в поперечном направлении – не более 0,005. Опоры типа ТП и ТХ должны располагаться симметрично относительно вертикальной оси трубопровода. Упоры также располагаются симметрично относительно оси трубопровода.

Вес изделия

Опоры типа ТП
Науржный диаметр трубопровода (мм)	Исполнение	Вес (кг) *
18-45	АС00	0,60
	АС10	0,70
57-89	А11	1,80
	А12	3,60
	АС11	1,70
	АС12	3,40
	А21	3,10
	А22	6,20
	АС21	2,20
	АС22	4,40
108-159	Б12	4,00
	БС12	3,80
	Б22	7,00
	БС22	5,00
Опоры типа ТХ
18-45	АС00	1,00
	АС10	1,10
57	А11	2,60
	А12	5,20
	АС11	2,50
	АС12	5,00
	А21	3,90
	А22	7,80
	АС21	3,00
	АС22	6,00
76	А11	2,70
	А12	5,40
	АС11	2,60
	АС12	5,20
	А21	4,00
	А22	8,00
	АС21	3,10
	АС22	6,20
89	А11	2,80
	А12	5,60
	АС11	2,70
	АС12	5,40
	А21	4,10
	А22	8,20
	АС21	3,20
	АС22	6,40
108	Б12	7,90
	БС12	7,70
	Б22	10,90
	БС22	8,90
133	Б12	8,70
	БС12	8,50
	Б22	11,70
	БС22	9,70
159	Б12	9,30
	БС12	9,10
	Б22	12,30
	БС22	10,30
Опоры типа КП
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
57	А11	1,30
	А12	2,60
	АС11	1,34
	АС12	2,68
	А21	1,30
	А22	2,60
	АС21	1,34
	АС22	2,68
76	А11	1,30
	А12	2,50
	АС11	1,34
	АС12	2,58
	А21	1,80
	А22	3,50
	АС21	1,85
	АС22	3,61
89	А11	1,20
	А12	2,50
	АС11	1,24
	АС12	2,58
	А21	1,30
	А22	3,50
	АС21	1,34
	АС22	3,61
108	А11	1,50
	А12	3,00
	АС11	1,55
	АС12	3,09
	А21	2,10
	А22	4,20
	АС21	2,16
	АС22	4,33
133-159	А11	1,50
	А12	3,00
	АС11	1,55
	АС12	3,09
	А21	2,00
	А22	4,10
	АС21	2,06
	АС22	4,22
219	А11	2,70
	А12	6,10
	А13	11,00
	АС11	2,78
	АС12	6,28
	АС13	11,33
	Б12	7,00
	Б13	11,90
	БС12	7,21
	БС13	12,26
	А21	3,40
	А22	7,30
	А23	13,30
	АС21	3,50
	АС22	7,52
	АС23	13,70
	Б22	8,20
	Б23	14,20
	БС22	8,45
	БС23	14,63
273	А11	2,60
	А12	7,10
	А13	13,30
	АС11	2,68
	АС12	7,31
	АС13	13,70
	Б12	8,10
	Б13	14,30
	БС12	8,34
	БС13	14,73
	А21	3,20
	А22	9,00
	А23	16,60
	АС21	3,30
	АС22	9,27
	АС23	17,10
	Б22	10,00
	Б23	17,60
	БС22	10,30
	БС23	18,13
325	А11	3,30
	А12	6,90
	А13	12,80
	АС11	3,40
	АС12	7,11
	АС13	13,18
	Б12	7,90
	Б13	13,80
	БС12	8,14
	БС13	14,21
	А21	4,20
	А22	8,70
	А23	16,20
	АС21	4,33
	АС22	8,96
	АС23	16,69
	Б22	9,70
	Б23	17,20
	БС22	9,99
	БС23	17,72
377	А11	3,20
	А12	6,70
	А13	12,50
	АС11	3,30
	АС12	6,90
	АС13	12,88
	Б12	7,70
	Б13	13,50
	БС12	7,93
	БС13	13,91
	А21	4,10
	А22	8,60
	А23	15,70
	АС21	4,22
	АС22	8,86
	АС23	16,17
	Б22	9,60
	Б23	16,70
	БС22	9,89
	БС23	17,20
426	А11	4,60
	А12	9,80
	А13	18,30
	АС11	4,74
	АС12	10,09
	АС13	18,85
	Б12	11,20
	Б13	19,70
	БС12	11,54
	БС13	20,29
	А21	6,10
	А22	12,50
	А23	23,20
	АС21	6,28
	АС22	12,88
	АС23	23,90
	Б22	13,90
	Б23	24,60
	БС22	14,32
	БС23	25,34
530	А11	6,30
	А12	13,70
	А13	25,10
	АС11	6,49
	АС12	14,11
	АС13	25,85
	Б12	16,40
	Б13	27,80
	БС12	16,89
	БС13	28,63
	А21	8,00
	А22	17,10
	А23	30,90
	АС21	8,24
	АС22	17,61
	АС23	31,83
	Б22	19,80
	Б23	33,60
	БС22	20,39
	БС23	34,61
630	А11	6,20
	А12	13,30
	А13	24,40
	АС11	6,39
	АС12	13,70
	АС13	25,13
	Б12	16,00
	Б13	27,10
	БС12	16,48
	БС13	27,91
	А21	7,90
	А22	16,60
	А23	30,20
	АС21	8,14
	АС22	17,10
	АС23	31,11
	Б22	19,30
	Б23	32,90
	БС22	19,88
	БС23	33,89
820	А12	17,00
	А13	31,00
	АС12	17,51
	АС13	31,93
	Б12	20,50
	Б13	34,60
	БС12	21,12
	БС13	35,64
	А22	21,30
	А23	38,80
	АС22	21,94
	АС23	39,96
	Б22	24,80
	Б23	42,30
	БС22	25,54
	БС23	43,57
1020	А12	27,60
	А13	49,30
	АС12	28,43
	АС13	50,78
	Б12	37,30
	Б13	59,00
	БС12	38,42
	БС13	60,77
	А22	33,30
	А23	59,00
	АС22	34,30
	АС23	60,77
	Б22	43,00
	Б23	68,70
	БС22	44,29
	БС23	70,76
1220	А12	26,80
	А13	47,90
	АС12	27,60
	АС13	49,34
	Б12	36,40
	Б13	57,50
	БС12	37,49
	БС13	59,23
	А22	32,50
	А23	57,60
	АС22	33,48
	АС23	59,33
	Б22	42,10
	Б23	67,20
	БС22	43,36
	БС23	69,22
1420	А12	32,50
	А13	58,20
	АС12	33,48
	АС13	59,95
	Б12	44,30
	Б13	70,00
	БС12	45,63
	БС13	72,10
	А22	39,50
	А23	70,30
	АС22	40,69
	АС23	72,41
	Б22	51,30
	Б23	82,10
	БС22	52,84
	БС23	84,56
Опоры типа КХ
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
57	А11	2,10
	А12	4,20
	АС11	2,14
	АС12	4,28
	А21	2,50
	А22	5,20
	АС21	2,55
	АС22	5,30
76	А11	2,20
	А12	4,30
	АС11	2,24
	АС12	4,39
	А21	2,70
	А22	5,30
	АС21	2,75
	АС22	5,41
89	А11	2,20
	А12	4,50
	АС11	2,24
	АС12	4,59
	А21	2,80
	А22	5,50
	АС21	2,86
	АС22	5,61
108	А11	5,40
	А12	6,90
	АС11	5,51
	АС12	7,04
	А21	6,00
	А22	8,10
	АС21	6,12
	АС22	8,26
133	А11	6,30
	А12	7,80
	АС11	6,43
	АС12	7,96
	А21	6,80
	А22	8,90
	АС21	6,94
	АС22	9,08
159	А11	6,90
	А12	8,40
	АС11	7,04
	АС12	8,57
	А21	7,40
	А22	9,50
	АС21	7,55
	АС22	9,69
219	А11	13,40
	А12	16,80
	А13	21,70
	АС11	13,67
	АС12	17,14
	АС13	22,13
	А21	14,10
	А22	18,00
	А23	24,00
	АС21	14,38
	АС22	18,36
	АС23	24,48
273	А11	15,10
	А12	19,60
	А13	25,80
	АС11	15,40
	АС12	19,99
	АС13	26,32
	А21	15,70
	А22	21,50
	А23	29,10
	АС21	16,01
	АС22	21,93
	АС23	29,68
325	А11	17,40
	А12	21,00
	А13	26,90
	АС11	17,75
	АС12	21,42
	АС13	27,44
	А21	18,30
	А22	22,80
	А23	30,30
	АС21	18,67
	АС22	23,26
	АС23	30,91
377	А11	19,10
	А12	22,60
	А13	28,40
	АС11	19,48
	АС12	23,05
	АС13	28,97
	А21	20,00
	А22	24,50
	А23	31,60
	АС21	20,40
	АС22	24,99
	АС23	32,23
426	А11	22,10
	А12	27,30
	А13	35,80
	АС11	22,54
	АС12	27,85
	АС13	36,52
	А21	23,60
	А22	30,00
	А23	40,70
	АС21	24,07
	АС22	30,60
	АС23	41,51
530	А11	36,50
	А12	43,90
	А13	55,30
	АС11	37,23
	АС12	44,78
	АС13	56,41
	А21	38,20
	А22	47,30
	А23	61,10
	АС21	38,96
	АС22	48,25
	АС23	62,32
630	А11	41,00
	А12	48,10
	А13	59,20
	АС11	41,82
	АС12	49,06
	АС13	60,38
	А21	42,70
	А22	51,40
	А23	65,00
	АС21	43,55
	АС22	52,43
	АС23	66,30
Опоры типа ТР
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
57-76	А1	1,40
	А2	1,60
	Б1	0,50
	Б2	0,70
89-108	А1	1,90
	А2	2,20
	Б1	0,70
	Б2	1,00
133-159	А1	3,20
	А2	3,80
	Б1	1,30
	Б2	1,90
219-273	А1	7,00
	А2	8,80
	Б1	3,00
	Б2	4,30
325	А1	12,90
	А2	14,70
	Б1	4,30
	Б2	6,10
377-426	А1	20,20
	А2	23,20
	Б1	7,50
	Б2	10,50
530	А1	34,10
	А2	37,70
	Б1	9,10
	Б2	12,80
630	А1	60,40
	А2	66,30
	Б1	16,70
	Б2	22,60
Опоры типа ШП
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
57-76	А1	0,50
	А2	1,00
89-108	А1	0,70
	А2	1,40
133-159	А1	0,90
	А2	2,10
219	А1	1,60
	А2	2,60
273-325	А1	2,10
	А2	3,10
377-426	А1	2,80
	А2	4,30
530-630	А1	7,40
	А2	4,60
820	А1	12,70
Опоры типа УП
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
1020	А	25,00
	Б	34,70
1220	А	35,30
	Б	44,80
1420	А	38,90
	Б	50,70
Опоры типа ХБ
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
25-32	А, Б, В, Г	0,10
38-45	А, Б	0,20
	В, Г	0,10
57	А, Б	0,30
	В, Г	0,20
76-89	А, Б	0,40
	В, Г	0,30
108	А, Б	0,80
	В, Г	0,60
133	А, Б	1,00
	В, Г	0,70
159	А, Б	1,80
	В, Г	1,30
219	А, Б	2,20
273	А, Б	2,60
325	А, Б	3,00
377	А, Б	5,00
426	А, Б	5,50
530	А, Б	6,60
Опоры типа ТО
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
57	А1	1,20
	А2	1,40
76	А1	1,50
	А2	1,80
89	А1	2,20
	А2	2,60
108	А1	2,30
	А2	2,60
133	А1	4,20
	А2	4,80
159	А1	4,30
	А2	4,90
219	А1	10,30
	А2	11,60
273	А1	11,50
	А2	12,80
325	А1	20,10
	А2	22,00
377	А1	34,40
	А2	37,40
426	А1	35,90
	А2	38,90
530	А1	47,30
	А2	50,90
630	А1	86,80
	А2	92,70
Опоры типа ВП
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
57-89	А1	0,40
	А2	0,60
	АС1	0,41
	АС2	0,61
108-159	А1	0,90
	А2	2,20
	АС1	0,92
	АС2	2,24
219	А1	0,90
	А2	2,20
	АС1	0,92
	АС2	2,24
	Б1	1,70
	Б2	3,00
	БС1	1,73
	БС2	3,06
273-426	А1	3,40
	А2	6,60
	АС1	3,47
	АС2	6,73
	Б1	7,10
	Б2	10,30
	БС1	7,24
	БС2	10,51
530-1020	А1	7,40
	А2	12,60
	АС1	7,55
	АС2	12,85
	Б1	14,00
	Б2	19,20
	БС1	14,28
	БС2	19,58
1220-1420	А1	16,20
	А2	18,80
	АС1	16,52
	АС2	19,18
	Б1	27,00
	Б2	29,70
	БС1	27,54
	БС2	30,29
Опоры типа КН
Науржный диаметр (мм)	Исполнение	Масса, кг, не более
219	А11	18,10
	А12	40,70
	А13	64,30
	АС11	18,18
	АС12	40,88
	АС13	64,63
	Б12	41,70
	Б13	65,30
	БС12	41,91
	БС13	65,66
	Х11	31,10
	Х12	53,70
	Х13	77,30
	ХС11	31,37
	ХС12	54,04
	ХС13	77,73
273	А11	17,40
	А12	40,90
	А13	64,80
	АС11	17,48
	АС12	41,11
	АС13	65,20
	Б12	41,90
	Б13	65,80
	БС12	42,14
	БС13	66,23
	Х11	28,80
	Х12	52,30
	Х13	76,20
	ХС11	29,10
	ХС12	52,69
	ХС13	76,72
325	А11	18,10
	А12	40,70
	А13	64,30
	АС11	18,20
	АС12	40,91
	АС13	64,68
	Б12	41,70
	Б13	65,30
	БС12	41,94
	БС13	65,71
	Х11	31,10
	Х12	53,70
	Х13	77,30
	ХС11	31,45
	ХС12	54,12
	ХС13	77,84
377	А11	18,10
	А12	40,50
	А13	64,00
	АС11	18,20
	АС12	40,70
	АС13	64,38
	Б12	41,50
	Б13	65,00
	БС12	47,73
	БС13	65,41
	Х11	32,90
	Х12	55,30
	Х13	78,30
	ХС11	33,28
	ХС12	55,75
	ХС13	78,87
426	А11	19,50
	А12	43,60
	А13	69,30
	АС11	19,64
	АС12	43,89
	АС13	69,85
	Б12	45,00
	Б13	71,20
	БС12	45,34
	БС13	71,79
	Х11	35,90
	Х12	60,00
	Х13	86,20
	ХС11	36,68
	ХС12	60,55
	ХС13	86,92
530	А11	27,00
	А12	60,20
	А13	91,90
	АС11	27,19
	АС12	60,61
	АС13	92,65
	Б12	61,50
	Б13	94,60
	БС12	61,99
	БС13	95,43
	Х11	55,20
	Х12	88,40
	Х13	120,10
	ХС11	55,93
	ХС12	89,28
	ХС13	121,21
630	А11	26,80
	А12	59,80
	А13	91,20
	АС11	26,99
	АС12	60,20
	АС13	91,93
	Б12	61,50
	Б13	93,90
	БС12	61,98
	БС13	94,71
	Х11	59,60
	Х12	92,60
	Х13	124,00
	ХС11	60,42
	ХС12	93,56
	ХС13	125,18
820	А12	63,50
	А13	97,90
	АС12	64,01
	АС13	98,83
	Б12	67,00
	Б13	101,40
	БС12	67,62
	БС13	102,44
1020	А12	95,00
	А13	146,40
	АС12	95,83
	АС13	147,88
	Б12	104,00
	Б13	156,30
	БС12	105,12
	БС13	158,07
1220	А12	94,50
	А13	145,20
	АС12	95,30
	АС13	146,64
	Б12	104,10
	Б13	154,80
	БС12	105,19
	БС13	106,92
1420	А12	100,00
	А13	155,00
	АС12	100,98
	АС13	156,75
	Б12	112,00
	Б13	167,00
	БС12	113,33
	БС13	169,10

* - не более
