Цилиндры из минеральной ваты

Описание

Цилиндр из минеральной ваты – негорючий теплоизоляционный полый цилиндр из неорганической изоляции, получаемой из расплава горных пород, осадочных пород, вулканического шлака, металлургических шлаков, промышленных силикатных отходов. Минеральная вата, используемая для производства цилиндров, производится на основании ГОСТ 4640-2011 или ТУ заводов-производителей.

Назначение

Цилиндры из минеральной ваты используются для тепловой изоляции трубопроводов с наружным диаметром от 18мм до 1420 мм с температурой транспортируемой среды от -1800С до +7000С. Цилиндры из минеральной ваты (минераловатные цилиндры) применяются для тепловой изоляции:

  • Трубопроводов тепловых сетей
  • Трубопроводов ХВС и ГВС
  • Технологических трубопроводов с повышенными противопожарными требованиями
  • Газопроводов и нефтепроводов
  • Промышленного оборудования
  • Фасонных элементов, запорно-регулирующей арматуры
  • Двухтрубных систем в одной оболочке

Преимущество изделий

Минеральная вата относится к группе горючести НГ по ГОСТ 30244-94. Таким образом, минеральная вата не имеет самостоятельного горения, т.е. является негорючей. Вследствие данного факта, минеральную вату можно использовать при достаточно широком диапазоне температур транспортируемых сред, а также использовать при прокладке трассы в помещении. Степень воспламеняемости по ГОСТ 30402-96 В1, самый низкий.

Одним из главных преимуществ цилиндров из минеральной ваты – это возможность производства данных цилиндров различной толщины и длины. Также можно произвести данные цилиндры для многотрубной системы в одной оболочке. При этом несущие трубы могут быть различного диаметра. Чаще всего система состоит из двух труб.

Помимо основных преимуществ минераловатных цилиндров можно также выделить следующие плюсы:

  • Простой и быстрый монтаж
  • Звукоизоляция
  • Надежные швы в местах соединений
  • Большой температурный спектр применения
  • Экологическая безопасность
  • Стойкость к химическим раздражителям

Конструкция

Цилиндр из минеральной ваты представляет собой полый цилиндр с внутренним диаметром, равным наружному диаметру трубопровода и различной толщиной. Цилиндры могут быть цельными и составными. Чаще всего бывают следующие виды цилиндров:

  • Цельный цилиндр с одним продольным разрезом для удобства монтажа. Такие цилиндры используются на небольших диаметрах трубопроводов
  • Двухсоставной цилиндр, состоящий из двух полуцилиндров с продольными разрезами. Данные цилиндры чаще всего используются на средних диаметрах трубопроводов
  • Многосоставной или ламельный цилиндр, состоящий из сегментов, соединяемых при монтаже тепловой изоляции на трубопроводе. Используются на больших диаметрах трубопровода.

Цилиндры могут быть покрыты защитным слоем или не иметь таковой

Разновидность

В соответствии с ГОСТ 31913-2011 минеральная вата бывает следующих видов:

  • Стеклянная вата (производится на основании расплава стелка)
  • Каменная вата (производится на основании расплава горных пород)
  • Шлаковая вата (производится на основании металлургического шлака)

Минеральная вата (мин вата), в зависимости от исходного сырья может иметь различную структуру волокнистости (горизонтально-слоистую, вертикально-слоистую, гофрированную, пространственную), что отражается непосредственно на ее свойствах.

В зависимости от плотности минеральной ваты цилиндры в соответствии с ГОСТ 4640-2011 подразделяются на следующие марки:

  • ВМ-35, плотность не более 35 кг/м3
  • ВМ-50, плотность не более 50 кг/м3
  • ВМ-70, плотность не более 70 кг/м3

На основании ТУ заводов-производителей минеральная вата может быть и других плотностей. Ниже приведены самые распространенные марки:

  • 100, плотность от 75 до 125 кг/м3
  • 150, плотность от 125 до 175 кг/м3
  • 200, плотность от 175 до 225 кг/м3

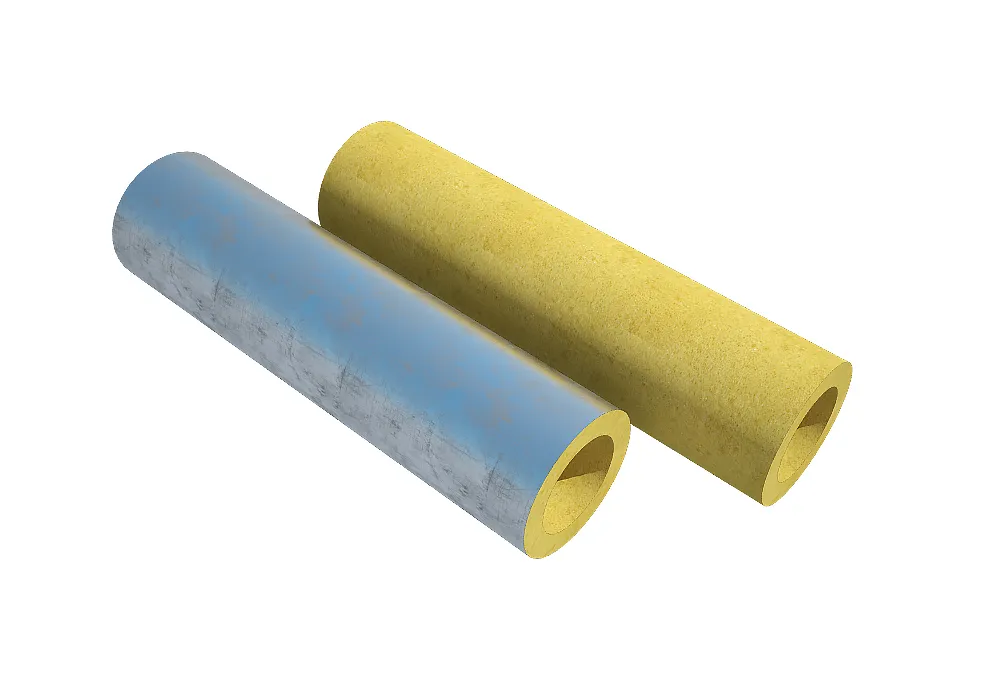

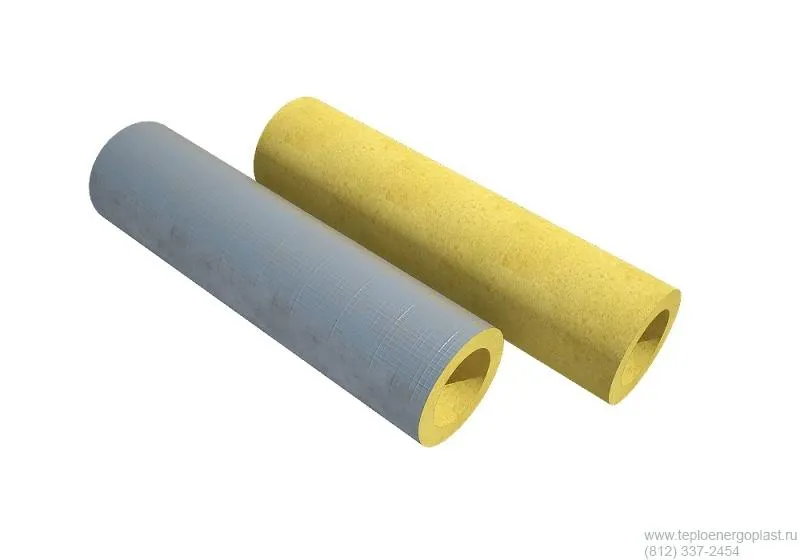

Цилиндры из минеральной ваты могут быть кашированными алюминиевой фольгой или не иметь покровного слоя.

Размеры

Все размеры регламентируются соответствующим ТУ заводов-производителей. Чаще всего внутренний диаметр цилиндра должен быть от 18 до 1420 мм. Толщина цилиндра может быть от 20 мм до 250 мм. Длина цилиндров может достигать 1200 мм; но чаще всего цилиндры производятся длиной 1000 мм.

Характеристики

Ниже, в таблице 1, приведены физико-технические показатели наиболее распространённых цилиндров из минеральной ваты. Данные цилиндры производятся на основании ТУ заводов-производителей.

Показатель

Значение

Теплопроводность, Вт/(м*К), не более, при температуре:

283±5 К

298±5 К



0,035

0,037

Плотность, кг/м3

90

Прочность на сжатие при 10% деформации, кПа, не менее,

h≥40 мм

h≥60 мм



15

18

Прочность на отрыв слоев, кПа, не менее

7

Водопоглощение при частичном погружении, %, по массе, не более

1

Влажность, %, по массе, не более

0,5

Водостойкость, pH, не более

4

Средний диаметр волокна, мкм

4-6

Содержание неволокнистых включений, %, по массе, не более

4,5

Модуль кислотности, не менее

2,0

Горючесть цилиндра, по ГОСТ 4640-2011

Кашированного фольгой

Некашированного фольгой



Г1

НГ

Удельная эффективная активность естественных радионуклидов, Бк/кг, не более

370

Степень воспламеняемости, по ГОСТ 30402-96

В1

Дымообразующая способность, по СНиП 21-01-97

Д1

Токсичность продуктов горения, по СНиП 21-01-97

Т1

Массовая доля органических веществ, %, не более

5



Таблица 1.
Физико-технические показатели наиболее распространенных цилиндров из минеральной ваты

Материалы

Для изготовления ваты применяют горные породы габбро-базальтовой группы и их аналоги, осадочные породы, вулканические шлаки, промышленные отходы, в том числе щебень из доменного шлака по ГОСТ 18866, а также смеси указанных компонентов. В качестве обеспыливающей добавки применяют водные эмульсии индустриальных масел и мазута. На основании ГОСТ 4640-2011 в зависимости от плотности выделяют три вида минеральной ваты: ВМ-35, ВМ-50, ВМ-70. Также допускается использовать и более плотную вату. В соответствии с данным ГОСТом характеристики тепловой изоляции из минеральной ваты должны быть следующие:

Наименование показателя

Значение показателя для марки

ВМ-35

ВМ-50

ВМ-70

Плотность, кг/м, не более

35

50

70

Модуль кислотности, не менее

2,0

1,6

1,4

Водостойкость, рН, не более

3,5

4,0

4,0

Средний диаметр волокна, мкм, не более

3

6

8

Содержание неволокнистых включений размером св. 0,25 мм, % по массе, не более

8

12

16

Теплопроводность*, Вт/(м·К), не более, при температуре:



283 К (10 °С)

0,038

0,037

0,036

298 К (25 °С)

0,040

0,039

0,038

398 К (125 °С)

0,070

0,065

0,050

573 К (300 °С)**

-

-

0,120

Влажность, % по массе, не более

1,0

1,0

1,0

Содержание органических веществ, % по массе, не более

2,0

1,5

1,5

* Определяют для товарной ваты.

** Определяют методом экстраполяции.


Таблица 2.
Физико-механические и теплофизические показатели минеральной ваты.



Удельная эффективная активность естественных радионуклидов в вате не должна превышать предельных значений, установленных ГОСТ 30108. В соответствии с пунктом 4.4.3 ГОСТ 4640-2011 минеральная вата относится к группе горючести НГ (негорячая) по ГОСТ 30244-94.

Рекомендации по применению

Цилиндры из минеральной ваты рекомендовано использовать:

  • В зданиях
  • В наружных технологических установках
  • На эстакадах
  • В тоннелях, галереях
  • При канальной прокладке трубопроводов
  • При надземной прокладке трубопроводов вне помещений

Толщина цилиндра из минеральной ваты регламентируется проектом и рассчитывается на основании СНиП 41-03-2003, СНиП 41-02-2003 и СП 41-103-2000.

Также цилиндры рекомендовано применять для двухтрубной системы в одной оболочке. Данное решение является максимально выгодным и технически верным.

Как правильно выбрать?

Цилиндр из минеральной ваты – универсальное изделие из теплоизоляционного материала. Универсальность минеральной ваты характеризуется следующими критериями:

  • Широкий температурный диапазон транспортируемой среды в трубопроводах
  • Возможность использовать данную продукцию, как на открытом воздухе, так и в помещении
  • Безопасность с точки зрения экологии

Область применения минеральной ваты ограничивается следующими критериями: наличием канцерогенных факторов (пыли) и фенолформальдегидных смол. При температуре теплоносителя свыше 3500 начинается процесс деструкции фенолформальдегидных смол. По опасности в соответствии с классификацией МАИР относится к группе 2 (потенциально опасна) и группе 3 (недостаточно опасна).

Транспортировка

Минераловатные цилиндры транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта. Чаще всего цилиндры транспортируются в коробках, что обеспечивает их сохранность при перевозке. Ниже приводится информация о количестве метровых цилиндров толщиной 30 мм в одной коробке.

Диаметр цилиндра (мм)

Кол-во в коробке (шт)

21

49

25

42

28

42

32

36

35

36

42

30

48

27

57

20

60

20

76

16

89

13

108

11

133

8



Таблица 3.
Кол-во цилиндров длиной 1 метр и толщиной 30 мм в одной коробке.

При транспортировании изделий транспортными пакетами должны соблюдаться требования ГОСТ 21929-76. При транспортировании должны соблюдаться требования ГОСТ 14192 относительно маркировки продукции.

Хранение

Цилиндры из минеральной ваты должны храниться на крытых складах. Допускается хранение под навесом, защищающим изделия от воздействия атмосферных осадков и прямых солнечных лучей. При хранении под навесом цилиндры должны быть уложены на подкладки. Цилиндры должны храниться в упакованном виде или должны быть уложены на поддоны раздельно по видам, маркам и размерам. Высота штабеля при хранении не должна превышать 2 м.

Контроль качества, гарантия и срок эксплуатации

Минеральная вата должна поставляться на заводы-производители цилиндров спустя одни сутки выдержки на складе производителя ваты. Контроль качества, гарантийный срок и испытания цилиндров из минеральной ваты должны соответствовать ГОСТ 4640-2011 и ТУ заводов-производителей изделий из мин ваты. Контроль механических свойств, внешнего вида, линейных размеров изделий производят на основании ГОСТ 17177. Правила приемки цилиндров из минеральной ваты регламентируется ГОСТ 26281. Срок хранения цилиндров должен не превышать 6 месяцев при соблюдении правил перевозки и хранении. Срок эксплуатации минеральной ваты может достигать 50 лет.

Монтаж

Монтаж минераловатных цилиндров происходит следующим образом:

  1. Разместить цилиндры на трубе. Тепловые замки, при их наличии, должны быть совмещены без щелей. При наличии алюминиевой фольги в качестве покровного слоя стык должен быть заклеен алюминиевым скотчем.
  2. Цилиндры плотно прижимаются друг к другу торцами. При наличии неровностей происходит торцовка поверхностей. Фольгированные цилиндры в местах торцевых соединений проклеиваются металлическим скотчем.
  3. Далее цилиндры без покрытия стягиваются поперечными хомутами из проволоки или ленты. Рекомендуемое расстояние между хомутами до 300 мм. Если наружный диаметр не превышает 500 мм рекомендуется использовать проволоку из оцинкованной стали 0,7-0,9 мм. При диаметре изоляции свыше 500 мм обычно используют ленту из оцинкованной стали.
  4. Сверху изоляция покрывается защитным полимерным материалом, стеклотканью или кожухом из алюминия или оцинкованной стали.

Вес изделия

Внутренний диаметр (мм) Вес (кг)
25 0,28
32 0,37
42 0,51
48 0,59
57 0,74
76 1,08
89 1,34
108 1,76
133 2,40
159 3,16
219 5,27

Цена на продукцию

Цилиндр из минеральной ваты
Внутренний диаметр (мм) Толщина ваты (мм) Наружный диаметр (мм) Цена с НДС руб
не кашированный кашированный
25 30 85 148 186
32 30 92 164 207
42 30 102 209 249
48 30 108 230 269
57 30 117 245 292
76 30 136 300 343
89 30 149 311 367
108 30 168 409 473
133 30 193 440 520
159 30 219 540 661
219 30 279 697 829

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Подскажите, что такое ламельные цилиндры?
Насколько мы поняли речь идет о цилиндрах из минеральной ваты. Ламельные цилиндры состоят из нескольких минераловатных полос, изготовленных специально под диаметр трубопровода и имеющих замки от потери тепла.
Есть ли отличия в теплопроводности у цилиндров из мин ваты в зависимости от их плотности?
Да отличия есть, но эти отличия незначительны. Так вата с плотностью 35 и 70 кг/м3 отличаются всего лишь на 0,002 Вт/(м*К), что практически не ощутимо.
Спасибо за ответ на предыдущий вопрос. Еще есть вопрос следующего плана: зависит ли теплопроводность ваты от температуры теплоносителя?
Да зависит. Приводим следующий пример для мин ваты с плотностью 70 кг/м3. При температуре теплоносителя 100С теплопроводность составляет 0,036 Вт/(м*К), а при температуре 3000С уже 0,12 Вт/(м*К). Т е при изменении температуры в тридцать раз теплопроводность увеличилась чуть более чем в три раза.
