Отвод ПНД

Описание

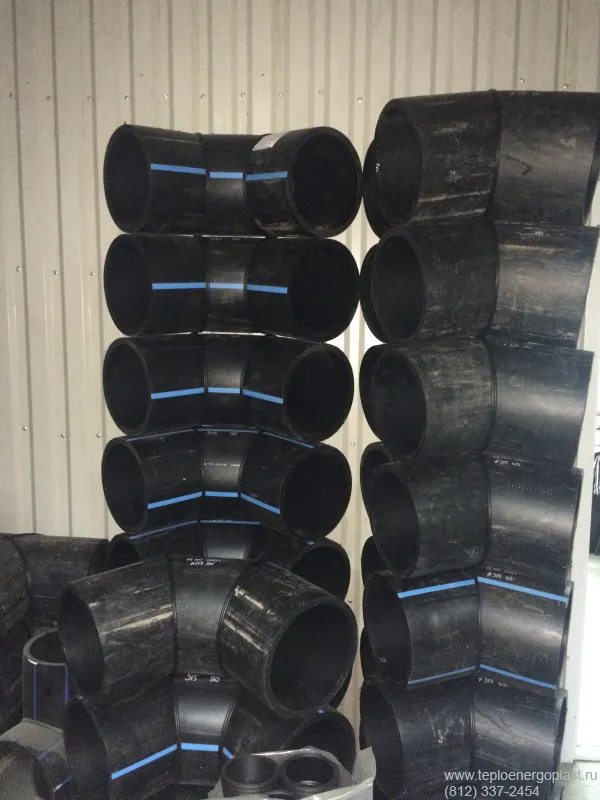

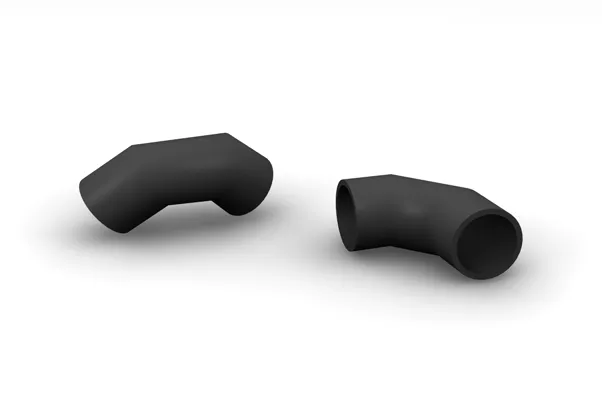

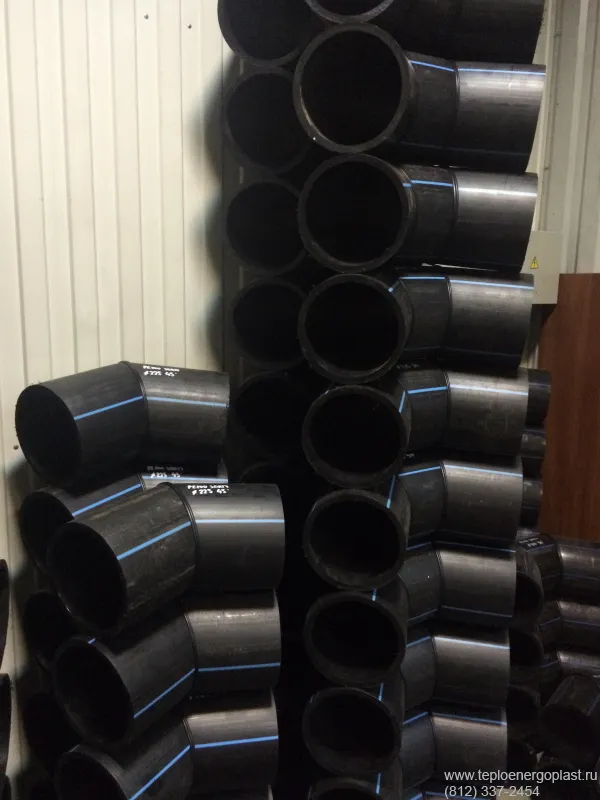

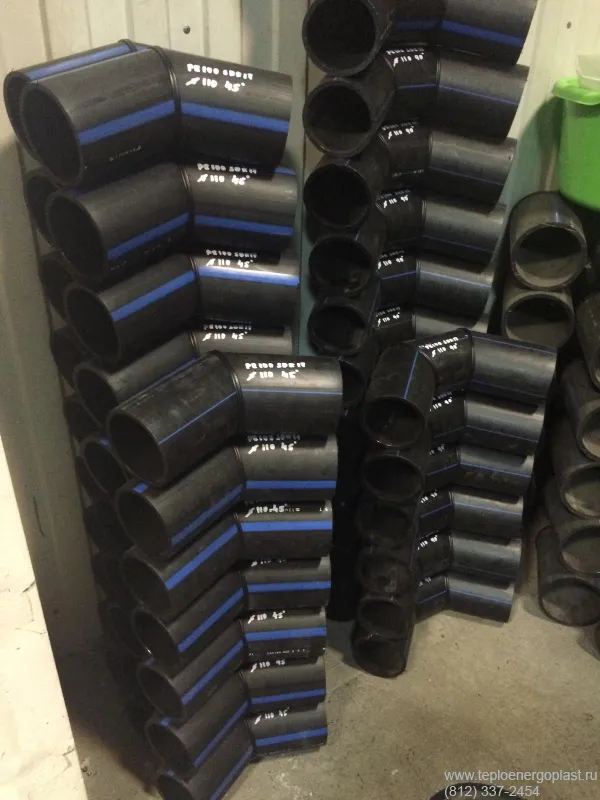

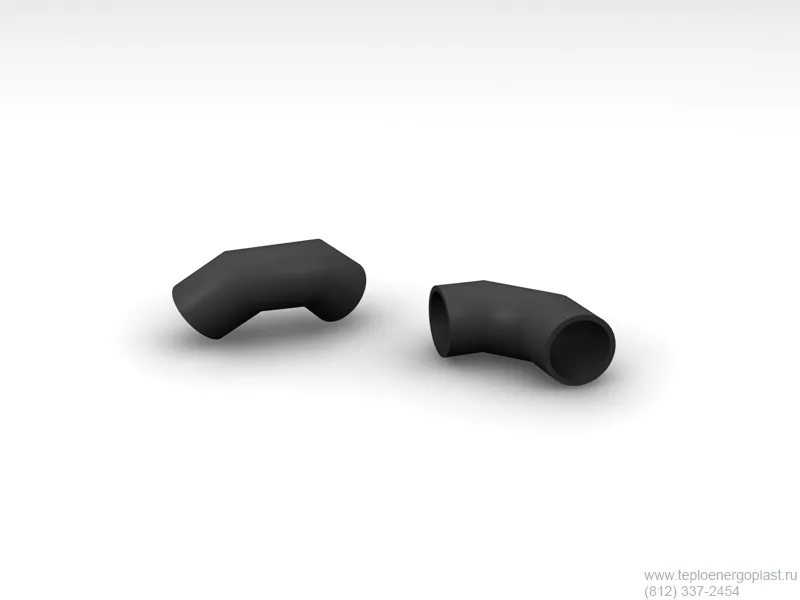

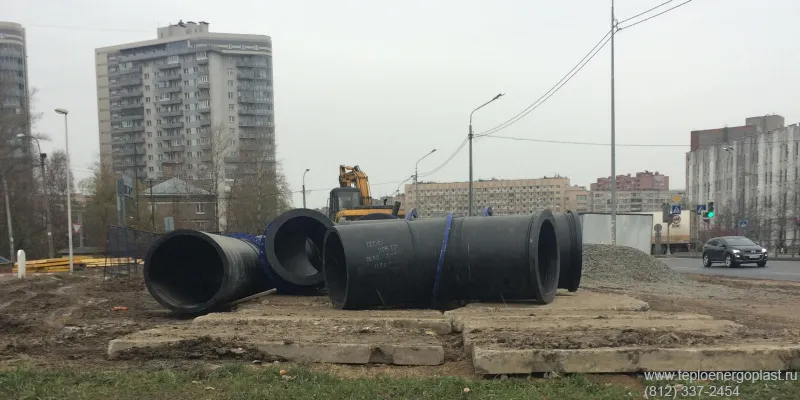

Отвод ПНД – это фитинг ПНД, позволяющий выполнять прокладку трубопровода под разными углами. Сегмент произведен из полиэтилена низкого давления (ПНД). Выпускается в нескольких вариантах для придания трубе различного направления Особенно распространены отводы ПНД 90 и 45 градусов. При сборе трубопроводов с фланцевыми соединениями необходимо также применять офланцованные отводы. Допустимо использование стыков с втулками. При подборе отводов необходимо учитывать толщину стенки прямого участка трубы – этот параметр определяет толщину стенок фитингов.

Назначение

Отвод ПНД используется при прокладке водопроводов (холодная вода), для транспортировки жидких и газообразных сред с температурой от 0 ºС до 40 ºС. Трубопровод рассчитан на рабочее давление не выше 25 атмосфер.

Видео

Изготовление отвода методом ПНД-сварки

Преимущества фитингов ПНД

Отвод ПНД сварной сегментный применяется в различных отраслях от строительства до ЖКХ и имеет следующие преимущества по сравнению с фитингами, изготовленными из других материалов:

  • устойчивость к появлению коррозии, не подвержен влиянию высокой влажности;
  • обладает высокой химической стойкостью;
  • не теряет прочности при резких изменениях температуры;
  • малый вес;
  • простой монтаж.

Конструкционные особенности

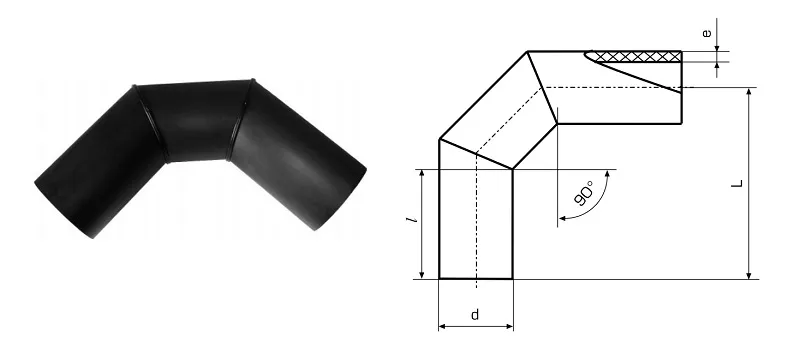

Схематическое изображение конструкции сварного односекционного отвода представлено на рис. № 1.

отвод пнд

Рисунок 1. Конструкция сварного односекционного отвода.

d – диаметр отвода;
l – плечо отвода;
L — расстояние от торца отвода до оси противоположного плеча;
e – толщина стенки отвода.

Виды сегментных фитингов ПНД

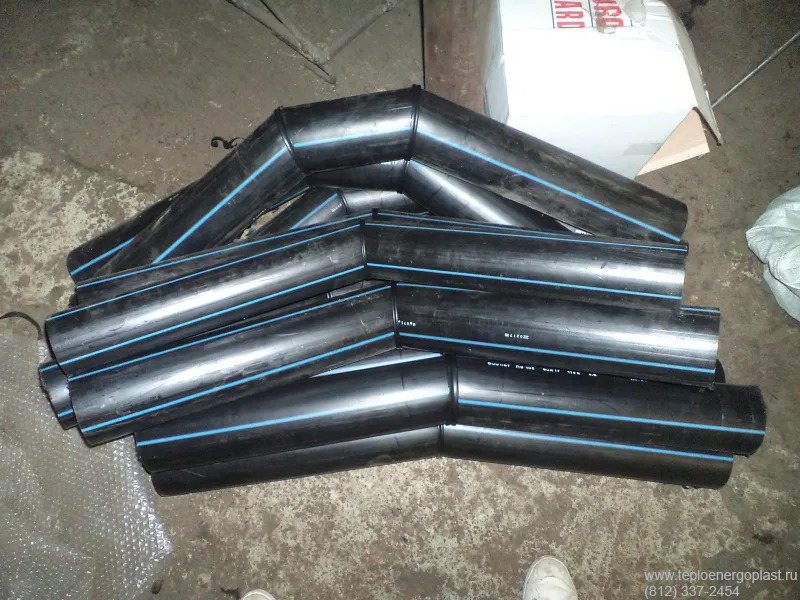

Отвод ПНД сегментный сварной может быть одно-, двух-, трехсекционным или более в зависимости от конфигурации трубопровода и требований заказчика. До диаметра 315 мм наиболее востребованы односекционные отводы.

Толщина стенки зависит от диаметра изделия и взаимосвязана с давлением, которое выдерживает трубопровод. Эти соотношения устанавливает ГОСТ 18599-2001. В качестве обозначения этих характеристик вводят параметр SDR –отношение номинального наружного диаметра к толщине стенки. Значения давления при различных SDR для ПЭ-100 представлены в таблице №1.

SDR PN Атм Бар КГС/см2 Мпа
41 4 4 4 4 0,4
33 5 5 5 5 0,5
26 6,3 6,3 6,3 6,3 0,63
21 8 8 8 8 0,8
17,6 9,5 9,5 9,5 9,5 0,95
17 10 10 10 10 1
13,6 12,5 12,5 12,5 12,5 1,25
11 16 16 16 16 1,6
9 20 20 20 20 2
7,4 25 25 25 25 2,5

Таблица 1. Значения SDR и давления среды.

Все размерности давления переводились с допустимым округлением и являются приблизительными.

Свойства материала фитинга для трубопровода, описывает термин MRS – минимальная длительная прочность. Отводы бывают: 3,2 МПа (ПЭ 32), 6,3 МПа (ПЭ 63) 8,0 МПа(ПЭ 80), 10,0 МПа (ПЭ 100).

Размеры

Диаметры отводов регламентированы ГОСТ 18599-2001. Размерная линейка стандартная: 10, 12, 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1200, 1400 и 1600 мм. Технические условия (ТУ) на линейные размеры отводов ПНД рассчитывают производители в зависимости от ГОСТа и назначения изделия. ГОСТ 18599-2001, который устанавливает зависимость толщины стенки от максимального давления газа или жидкости в трубопроводе, представлен в таблице № 3. Максимальная овальность сегментных отводов представлена в таблице № 2 (по данным ГОСТ 18599-2001).

Характеристики

Технические характеристики отводов указаны в п. 5.2 ГОСТ 18599-2001. Смотрите точные значения в таблице № 2.

Наименование показателя Значение показателя для труб из полиэтилена
ПЭ 32 ПЭ 63 ПЭ 80 ПЭ 100
1 Внешний вид поверхности Трубы должны иметь гладкие наружную и внутреннюю поверхности. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. На наружной, внутренней и торцевой поверхностях труб не допускаются пузыри, трещины, раковины, посторонние включения, видимые без увеличительных приборов. Цвет труб — черный, черный с синими продольными полосами в количестве не менее четырех равномерно расположенных по окружности трубы или синий, оттенки которого не регламентируются. Внешний вид поверхности труб и торцов должен соответствовать контрольному образцу по приложению Е ГОСТ 18599-2001
2 Относительное удлинение при разрыве, %,не менее 250 250 350 350
3 Изменение длины труб после прогрева, %, не более 3 3 3 3
4 Стойкость при постоянном внутреннем давлении при 20°С, ч, не менее При начальном напряжении в стенке трубы 6,5 МПа

100

При начальном напряжении в стенке трубы 8,0 МПа

100

При начальном напряжении в стенке трубы 9,0 МПа

100

При начальном напряжении в стенке трубы 12,4 МПа

100

5 Стойкость при постоянном внутреннем давлении при 80 °С при хрупком разрушении для ПЭ 63, ПЭ 80, ПЭ 100, ч, не менее При начальном напряжении в стенке трубы 2,0 МПа 165 При начальном напряжении в стенке трубы 3,5 МПа 165 При начальном напряжении в стенке трубы 4,5 МПа

165

При начальном напряжении в стенке трубы 5,4 МПа

165

6 Стойкость при постоянном внутреннем давлении при 80°С, ч, не менее При начальном напряжении в стенке трубы 1,5 МПа

1000

При начальном напряжении в стенке трубы 3,2 МПа

1000

При начальном напряжении в стенке трубы 4,0 МПа

1000

При начальном напряжении в стенке трубы 5,0 МПа

1000

Таблица 2.

Материалы

Полиэтилен низкого давления, из которого делают сварные ПНД отводы, должен отвечать требованиям, указанным в ГОСТ 18599-2001. Изготовление фитингов выполняют с помощью стыковой сварки. Параметры безопасности и требования к качеству продукции допускают изготовление отводов только в условиях промышленного производства. Цена зависит от объема партии и характеристик конкретных изделий.

Рекомендации по применению

Отвод ПНД сварной служит для установки в секционных трубопроводах, построенных из труб ПНД. Давление транспортируемой субстанции не должно превышать 25 атм. Температура носителя – не более 40 ºС. Охлаждение транспортируемой среды ниже 0 ºС недопустимо.

Руководство по подбору отвода ПНД

Материал и размерные характеристики отвода должны полностью соответствовать параметрам трубы на прямых участках. Поэтому значения MRS фитинга и трубы должны быть идентичными. SDR отвода и остальных элементов трубопровода, также нужно подбирать одинаковыми. Важно учитывать данные, указанные в п. А.2 ГОСТ 18599-2001. Существует зависимость между температурой транспортируемой среды и прочностными характеристиками материала ПНД-трубы и фитингов. При увеличении температуры показатель максимального давления снижается. Коэффициенты зависимости максимального рабочего давления от температуры приведены в таблице № 3.

Рабочая температура воды Траб., °С Коэффициент снижения давления Сtдля труб из
ПЭ 32 ПЭ 63 ПЭ 80, ПЭ 100
До 20 1,00 1,00 1,00
21-25 0,82 0,90 0,93
26-30 0,65 0,81 0,87
31-35 0,47 0,72 0,80
36-40 0,30 0,62 0,74

Таблица 3.

В случае несоблюдения условий, указанных в таблице №3, возможно снижение длительности эксплуатационного периода изделия.

Транспортировка

Правила перевозки сварных ПНД отводов содержатся в ГОСТ 26653-90 и ГОСТ 22235-2010. Ограничения по видам грузового транспорта и способам транспортировки отсутствуют. Рекомендовано фасовать отводы по пакетам при отправке водными видами транспорта. Для защиты от механических повреждений в пути необходимо укладывать изделия на ровную поверхность без заостренных граней и выступов.

Хранение

Для хранения отводов необходима специально оборудованная площадь с ровной поверхностью, без выступов и неровностей. Фитинги рассортировывают по видам и диаметрам, защищают от повреждения острыми предметами. Если срок хранения больше 2 месяцев, то высота штабеля не должна быть более 2 м. При периоде хранения менее 2 месяцев допустимо формирование блока высотой не более трех метров.

Контроль качества, гарантия, период эксплуатации

Контроль качества проводится по размерным характеристикам и качеству полиэтилена. Отводы должны соответствовать требованиям раздела 8 ГОСТ 18599-2001. В пункте 10.2 указан гарантийный срок хранения изделий — два года. Он действителен при выполнении условий, рекомендуемых стандартом и ТУ производителя на транспортировку и хранение сегментных фитингов ПНД.

Допустима эксплуатация сварных ПНД отводов согласно пункту А.2 ГОСТ 18599-2001 на протяжении 50 лет (при выполнении условий, указанных в ГОСТ).

Монтаж

Монтаж трубопровода с применением сварных отводов ПНД возможен тремя способами:

  1. фланцевым соединением;
  2. стыковой сваркой;
  3. электромуфтовой сваркой.

Наиболее распространенный способ монтажа сварных ПНД отводов — стыковая сварка. Он надежен, прост, долговечен. При необходимости использования электромуфтовой сварки, применяют специализированные электросварные отводы. Фланцы используется в тех случаях, когда заведомо известно, что трасса будет периодически собираться и разбираться.

При стыковой сварке перед монтажом выполняют очистку торцов отводов и труб, с которыми они будут соединены. Затем узел собирается, выполняется центровка относительно осей трубопровода. После этого специальным стыковочным аппаратом нагревают торцы соединяемых деталей, полиэтилен оплавляется и сваривается. Стык охлаждается, выполняется контроль сварного шва, после этого можно проводить остальные работы. Время сварочных работ, включая обязательный период охлаждения, регламентировано инструкцией. Она прилагается к стыковочному аппарату.

Основные преимущества сварки встык:

  1. Долговечность и прочность шва. Сварка встык обеспечивает надежное соединение торцов ПНД-изделий. Место крепления не уступает по прочностным характеристикам основной части трубы.
  2. Высокая производительность сварных работ. Сварка одного шва занимает минимальное время, что позволяет выполнять монтаж трубопровода в короткие сроки.

Вес изделия

Отвод ПНД SDR 17 ПЭ 100 РУ 10
Диаметр ДУ (мм) Вес (кг)
50 0,156
63 0,400
75 0,573
90 0,924
110 1,400
125 1,840
140 2,340
160 4,290
180 5,530
200 6,930
225 9,000
250 11,300
280 17,200
315 22,400
355 31,500
400 40,900
450 57,100
500 72,300
560 115,800
630 151,100

Цена на продукцию

50 звоните
63 звоните
75 звоните
90 585
110 821
125 997
140 1210
160 1812
180 2283
200 2791
225 3314
250 4103
280 6151
315 7892
355 звоните
400 звоните
450 звоните
500 звоните
630 звоните

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Добрый день! У нас проходит трасса для холодного водоснабжения SDR 11. По спецификации к ней должны идти отводы SDR 17. Можем ли мы приварить данные отводы к трассе?
Нет, так как толщина стенки у данных изделий разная. Если даже у Вас все же получится приварить данные отводы к трубе, то прочность стыка будет под вопросом. Также давление на всей трассе Вы сможете дать не более 10 атмосфер.

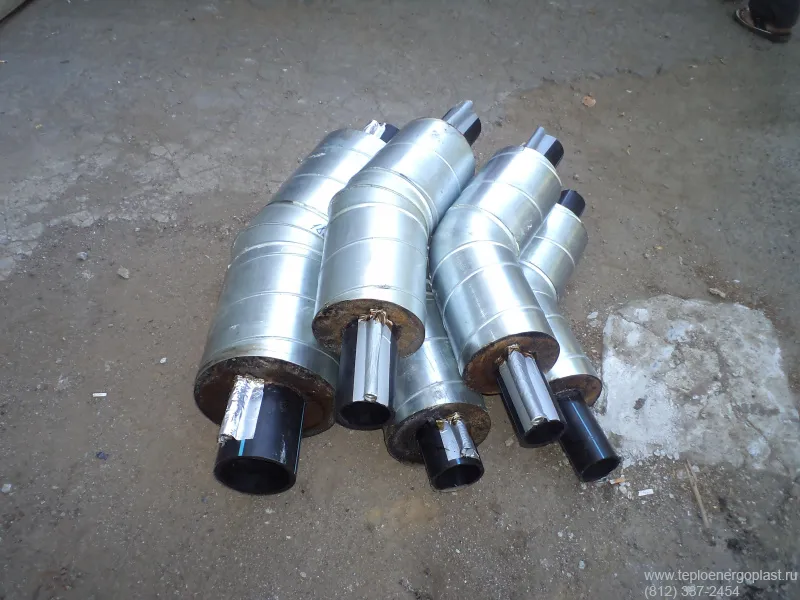

Мы прокладываем трассу в условиях низких температур и нам необходимо каким-то образом сохранить в ней постоянную положительную температуру. Подойдет ли для этого ППУ изоляция?
В принципе, ППУ изоляцию на трассах используют при температуре теплоносителя от -1800С до +1500С. Но субстанция должна быть под давлением до 16 атмосфер. Если же давление отсутствует, и субстанция в трассе застаивается, то возможно ее промерзание. Промерзание трассы было бы невозможно только при нулевом коэффициента теплопроводности, но материалов с таким коэффициентом не существует. Также, если температура субстанции ниже +120С, что характерно для холодной воды, то дополнительно необходим слой пароизоляции. В вашем случае рекомендуется прокладывать греющий кабель.
Насколько прочны швы на сварных отводах? Ведь именно отводы испытывают гидроудар. Не проще ли использовать литые спиготы?
Швы сварных отводов по прочности не только не уступают прочности прямых участков трубы, но даже и превышают ее. Как показывает опыт вероятность протечки в месте шва гораздо ниже, нежели на трассе. Также данный факт подтверждают периодические испытания на прочность. Таким образом, сварные отводы никак не уступают литым отводам по прочности.
Возможно ли произвести отвод с точностью до градуса или до минуты?
Обычно отводы производятся с точностью до 10 градусов. Остальные манипуляции по стыковке происходят на объекте путем неравномерного снятия фаски.
