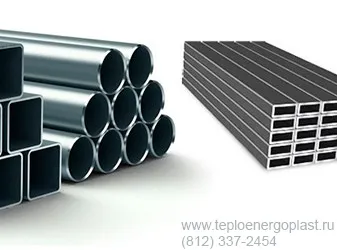

Трубы стальные профильные

Описание

Труба стальная профильная – длинное пустотелое тело различного сечения, произведенное из углеродистой или низколегированной стали, используемое в качестве элемента металлоконструкции. Чаще всего под профильной трубой понимается труба с прямоугольным или квадратным сечением. Профильные трубы регламентируются ГОСТ 32931.

Назначение

Трубы профильные используются при:

  • Строительстве различных металлоконструкций;
  • Монтаже каркасов зданий, домостроении;
  • Производстве различных опор;
  • Производстве мачт, перекрытий, ферм, пролетов и так далее.

Преимущество изделий

Основные преимущества профильных труб:

  • Большое разнообразие вариантов сечений;
  • Устойчивость к различным видам взаимодействия;
  • Простой монтаж;
  • Повышенная прочность производимых металлоконструкций;
  • Относительная дешевизна по сравнению с другими видами материалов.

Конструкция

Трубы профильные представляют из себя длинное пустотелое тело следующих сечений:

  • Квадратных;
  • Прямоугольных;
  • Круглых;
  • Овальных;
  • Плоскоовальных.

Плоскоовальные трубы бывают трех типов:

  • Тип А;
  • Тип Б;
  • Тип В.

Ниже, в чертежах, приводятся все виды профильных труб.

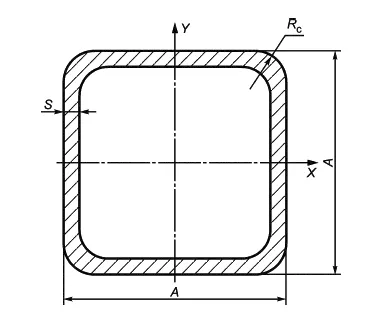

Чертеж 1. Форма профиля квадратной трубы

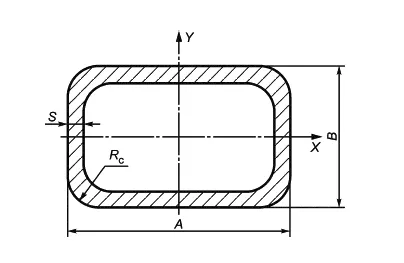

Чертеж 2. Форма профиля прямоугольной трубы

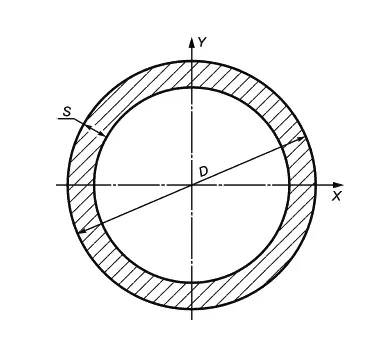

Чертеж 3. Форма профиля круглой трубы

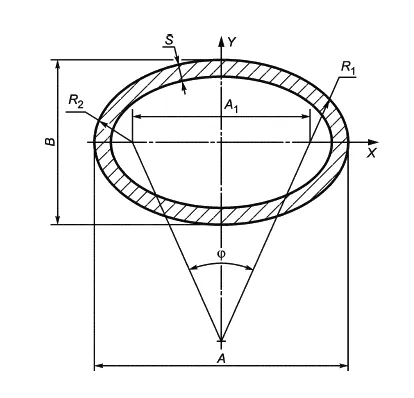

Чертеж 4. Форма профиля овальной трубы

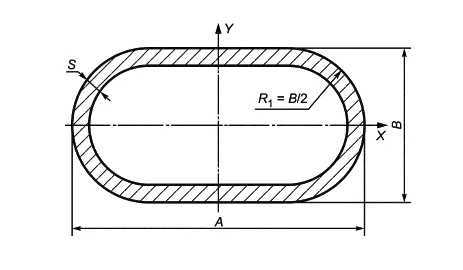

Чертеж 5. Форма профиля плоскоовальной трубы тип А

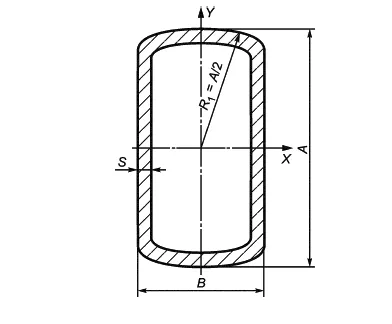

Чертеж 6. Форма профиля плоскоовальной трубы тип Б

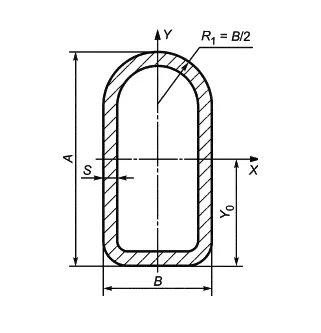

Чертеж 7. Форма профиля плоскоовальной трубы тип В

Труба профильная в своей конструкции может иметь сварной шов или не иметь таковой. По длине трубы профильные трубы изготавливаются в следующих исполнениях:

  • Немерной длины бесшовные горячедеформированные от 3,0 до 12,5 м;
  • Немерной длины бесшовные и сварные холоднодеформированные от 1,5 м до 12,0 м;
  • Немерной длины сварные от 3,0 до 18,0 м;
  • Мерной длины – в пределах немерной;
  • Длины кратной мерной – в пределах немерной с припуском на каждый рез по 5 мм.

Предельные отклонения формы и длины представлены в таблицах ниже:

Параметры Вид трубы Сторона трубы, мм Предельные отклонения, не более
Обычная точность Повышенная точность
Криволенейность на 1 м Все Все 3 мм 1 мм
Общая криволенейность от длины трубы Все Все 0,2% 0,1%
Вогнутость или выпуклость сторон труб квадратной и прямоугольной формы Бесшовные Горячедеформированные До 50 включительно 0,75 мм 0,5 мм
Свыше 50 до 70 включительно 1,0 мм 0,8 мм
Свыше 70 до 100 включительно 1,5 мм 1,2 мм
Свыше 100 2,0 мм 1,5 мм
Бесшовные и сварные холоднодеформированные До 50 включительно 0,5 мм 0,5 мм
Свыше 50 до 70 включительно 0,75 мм 0,5 мм
Свыше 70 до 100 включительно 1,0 мм 0,8 мм
Свыше 100 1,0% 0,8%
Скручивание труб квадратной и прямоугольной форм профиля Бесшовные и сварные горячедеформированные До 70 включительно 2,5 мм на 1 м 2 град на 1 м
Свыше 70 2 град на 1 м 2,5 мм на 1 м
Бесшовные и сварные холоднодеформированные Все - По согласованию
Овальность труб круглой формы профиля с соотношением диаметра к толщине стенки: Все трубы не более 100 мм Все - 2%
Все трубы более 100 мм Все - По согласованию

Таблица 1. Предельные отклонения формы профильной трубы

Длина трубы Предельные отклонения, мм
Обычная точность Повышенная точность
Мерная +100 +70
Кратная мерной +100 +15

Таблица 2. Предельные отклонения длины труб

Наружный грат на сварных трубах должен быть удален. Величина остатка наружного грата, выступающего над прилежащей поверхностью трубы, не должна превышать:

  • при толщине стенки до 4,0 мм - 0,5 мм;
  • при толщине стенки более 4,0 мм - 1,0 мм.

В местах снятия грата допускается утончение стенки на 0,1 мм сверх минусового отклонения. На внутренней поверхности трубы допускается наличие грата, обусловленное способом производства. Смещение кромок в сварном шве трубы должно быть следующие:

  • Толщина стенки до 15 мм включительно – не более 1,5 мм;
  • Толщина стенки свыше 15 до 25 мм включительно – не более 0,1S, где S-толщина стенки;
  • Толщина стенки свыше 25 мм – не более 2,5 мм;

Смещение кромок у электросварных труб не должно выводить толщину стенки в сварном шве за допустимое минимальное значение. Смещение валиков сварного шва, сваренных дуговой сваркой под флюсом, не должно превышать:

  • 3,0 мм – при толщине стенки 20,0 мм и менее;
  • 4,0 мм – при толщине стенки более 20,0 мм.

Разновидность

Профильные трубы по виду сечения делятся на следующие виды:

  • Квадратные;
  • Прямоугольные;
  • Круглые;
  • Овальные;
  • Плоскоовальные (тип А, Б и В).

По виду проката профильные трубы делятся на следующие виды:

  • Горячедеформированные;
  • Холоднодеформированные.

По способу производства профильные трубы делятся на следующие виды:

  • Сварные;
  • Бесшовные.

По типу используемой стали, профильные трубы делятся на следующие типы:

  • Произведенные из углеродистой стали;
  • Произведенные из низколегированной стали.

По точности изготовления профильные трубы принято делить на следующие типы:

  • Обычной точности;
  • Повышенной точности.

Размеры

Размеры профильных труб:

  • Наружный диаметр от 10 мм до 500 мм;
  • Радиус скругления от 1,2 мм до 66 мм;
  • Толщина стенки от 0,8 мм до 22 мм;
  • Площадь поперечного сечения от 0,28 см2 до 399,87 см2;

Предельные отклонения размеров профиля и толщины стенки приведены в таблице 10.

Параметры Вид трубы Сторона трубы, мм (для размера профиля) или толщина стенки трубы, мм Предельные отклонения, не более
Обычная точность Повышенная точность
Наружный размер профиля Бесшовные горячедеформированные Все ±1,50% ±1,25%
Бесшовные холоднодеформированные До 30 включительно ±0,30 мм ±0,25 мм
Свыше 30 до 50 включительно ±0,40 мм ±0,30 мм
Свыше 50 ±0,80% ±0,80%
Сварные До 30 включительно ±0,30 мм ±0,25 мм
Свыше 30 до 50 включительно ±0,40 мм ±0,30 мм
Свыше 50 ±0,80% ±0,80%
Толщина стенки трубы Бесшовные горячедеформированные Все +12,5% -15,0% +12,5% -15,0%
Бесшовные холоднодеформированные До 3,5 включительно ±12,5% ±12,5%
Свыше 3,5 ±12,5% ±12,5%
Сварные Все ±10,0% ±10,0%
Радиус скругления углов профиля для квадратных и прямоугольных труб Все До 3,0 включительно Не более 2,0S
Свыше 3,0 до 6,0 включительно (1.6-2.4)S
Свыше 6,0 до 10,0 включительно (2.0-3.0)S
Свыше 10,0 (2.4-3.6)S

Таблица 10. Предельные отклонения размеров профиля


Характеристики

Профильные трубы по согласованию между изготовителем и потребителем должны выдерживать испытательное давление, вычисляемое по нижеприведенным формулам:


Формула 1. Испытательное гидравлическое давление круглых профильных труб


Формула 2. Испытательное гидравлическое давление квадратных профильных труб


Формула 3. Испытательное гидравлическое давление прямоугольных профильных труб


Формула 4. Испытательное гидравлическое давление овальных профильных труб

Формула для расчета испытательного давления плоскоовальных труб согласовывается дополнительно между изготовителем и заказчиком. В формулах 1-4 приведены следующие параметры: Smin – допустимая минимальная толщина стенки, мм; R-допускаемое напряжение стенки трубы, равное 80% пределу текучести, Мпа; D-наружный размер круглой трубы, мм; A-наружный размер квадратной трубы или больший наружный размер профиля прямоугольных и овальных труб, мм; B-меньший наружный размер профиля прямоугольных и овальных труб, мм; R1 и R2 – радиус большой и малой дуги овала, мм; ϕ – угол, образованный линиями, проведенными из центра окружности большой дуги овала через центры окружностей малых дуг овала, градусы.

Основные механические характеристики профильных труб указаны в таблице 11.

Класс прочности Предел текучести, Н/мм2, не менее Временное сопротивление, Н/мм2, не менее Относительное удлинение, %, не менее
КП205 205 330 24
КП215 215 353 24
КП245 245 412 21
КП275 275 410 18
КП290 290 510 18
КП320 320 549 14
КП360 360 560 14
КП390 390 580 14
КП420 420 490 14
КП460 460 550 13

Материалы

Профильные трубы производятся из углеродистой или низколегированной стали. Чаще всего это Ст3сп и 09Г2С. Иногда профильные трубы производят из нержавеющих марок стали. Химический состав стали труб выбирает изготовитель с учетом обеспечения требований к механическим свойствам для требуемого класса прочности. По согласованию между изготовителем и заказчиком в химическом составе стали труб, предназначенных для горячего цинкования, массовая доля кремния должна быть ограничена. По согласованию между изготовителем и заказчиком трубы изготовляют с нормированием химического состава. По согласованию между изготовителем и заказчиком углеродный эквивалент Cэкв, рассчитываемый по следующей формуле, не должен превышать 0,49% для классов прочности до КП390 включительно и 0,51% - для классов прочности свыше КП390:


Формула 5. Углеродный эквивалент для профильных труб

В формуле 5 по порядку массовые доли в процентах: углерода, марганца, кремния, хрома, никеля, меди, ванадия и фосфора.

Рекомендации по применению

Профильные трубы рекомендовано применять при строительстве различных металлоконструкций, монтаже каркасов зданий, при производстве различных опор, мачт, ферм, пролетов и так далее.

Как правильно выбрать

Вид профильной трубы, необходимой при производстве металлоконструкций, регламентируется проектом, исходя из расчетных статических нагрузок и механических свойств.

Транспортировка

Транспортировка профильных труб должна соответствовать требованиям ГОСТ 10692. Транспортирование труб должно проводиться железнодорожным (на открытом подвижном составе), автомобильным или водным транспортом в соответствии с Правилами перевозок грузов и технических условий погрузки и крепления грузов, действующими на транспорте данного вида. Максимальная длина труб, транспортируемых железнодорожным транспортом, не должна превышать длины кратной длине вагона, но не более 24 м. При транспортировании штабели труб или пакеты разделяют прокладками.
На пол вагона или кузова автомашины должны быть уложены подкладки или пакеты труб должны иметь транспортные хомуты. При транспортировании труб на платформах необходимо с боковых сторон устанавливать вертикальные деревянные стойки, связанные поверх труб проволокой.

Хранение

Хранение профильных труб должно соответствовать требованиям ГОСТ 10692. При хранении и складировании трубы должны быть рассортированы партиями по размерам, предотвращающими возможность их перепутывания. Трубы должны храниться на стеллажах или площадках открытого хранения, при этом они должны иметь консервационное покрытие для категорий условий транспортирования и хранения С, Ж, ОЖ по ГОСТ 9.014. Предельный срок консервационной защиты 6 месяцев. Допускается хранение труб под навесом при условии защиты их от попадания атмосферных осадков. Консервация соединительных частей должна удовлетворять категориям транспортирования и хранения С, Ж, ОЖ по ГОСТ 9.014-78.

Контроль качества, гарантия и срок эксплуатации

Профильные трубы принимают партиями. Количество труб в партии должно быть следующим:

  • Больший наружный размер профиля до 30 включительно – не более 1000 шт;
  • Больший наружный размер профиля свыше 30 до 70 включительно – не более 500 шт;
  • Больший наружный размер профиля свыше 70 – не более 200 шт.

Профильные трубы подвергают следующим обязательным приемосдаточным испытаниям:

  • Испытания на растяжение по ГОСТ 10006;
  • Контроль размеров и форм труб;
  • Контроль длины;
  • Контроль параметров сварного шва;
  • Визуальный контроль.

Также профильные трубы могут подвергать дополнительным испытаниям:

  • Контроль химического состава по ГОСТ 22536.0-ГОСТ 22536.9, ГОСТ 22536.11, ГОСТ 22536.12;
  • Определение углеродного эквивалента;
  • Определение относительного равномерного удлинения;
  • Испытания на ударный изгиб по ГОСТ 9454;
  • Испытания гидростатическим давлением по ГОСТ 3845 с выдержкой не менее 5 с. ;
  • Неразрушающий контроль сплошности;
  • Контроль герметических параметров фаски.

Монтаж

Монтаж профильной трубы осуществляется четырьмя способами:

  • Сварка;
  • Болтовое соединение;
  • Соединение фитингами;
  • Краб системой.

Сварное соединение – самый частый способ монтажа профильных труб. Остальные системы сборки являются разборными и менее надежными, но более простыми с точки зрения выполнения монтажных работ.



Вес изделия

Вес 1 м квадратной профильной трубы, кг
Наружный размер А, мм Толщина стенки S, мм Масса 1 м трубы, кг
10 0,8 0,22
15 0,8 0,35
20 0,8 0,47
25 0,8 0,60
30 0,8 0,92
35 0,8 0,85
40 1,4 1,67
42 3 3,49
45 2 2,65
50 2 2,96
55 3 4,78
60 2 3,59
70 2 4,22
80 3 7,07
90 3 8,01
100 3 8,96
110 6 18,87
120 3 10,84
140 4 16,76
150 4 18,01
160 4 19,27
180 3 16,49
200 5 30,11
250 6 45,24
300 4 36,85
350 5 53,66
400 6 73,50
450 6 82,92
500 7 107,04

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Чем отличается плоскоовальная труба тип Б и тип В?
Плоскоовальные трубы тип Б и тип В незначительно отличаются формой профиля, а именно в случае типа Б радиус большой дуги овала равен половине длины большего размера профиля, тип В этот же параметр равен половине длины меньшего размера профиля.
Подскажите, характеризуется ли профильная труба таким параметром, как давление?
Да, у профильной трубы существует такой параметр как испытательное давление. Но данный параметр является не обязательным при осуществлении приемо-сдаточных испытаниях.
