Комплектующие детали для ГПИ трубопроводов

Описание.

Комплектующие детали для ГПИ трубопроводов – сопутствующие изделия для корректного функционирования гибких полимерных изолированных труб.

Назначение

У различных комплектующих изделий различное назначение. Ниже приведены назначения основных комплектующих деталей

  • Манжета стенового ввода предназначена для прокладки ГПИ трубы через строительные конструкции

  • Термоусаживаемое окончание предназначено для гидроизоляции открытого слоя тепловой изоляции на торцах ГПИ труб

  • Лента сигнальная применяется для ограждения опасного участка при производстве ремонтных или строительных работ

Преимущество изделий

Комплектующие для ГПИ труб имеют следующие преимущества:

  • Стойки к агрессивным средам

  • Легки при монтаже

  • Надежны и долговечны

  • Обладают низким весом

Конструкция

Конструкция основных комплектующих деталей приведена ниже

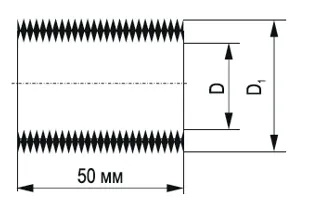

Рисунок 1. Чертеж манжеты стенового ввода

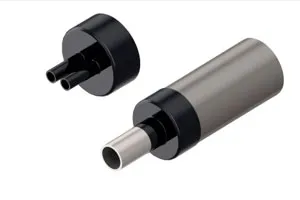

Рисунок 2. Манжета стенового ввода



Рисунок 3. Термоусаживаемое окончание



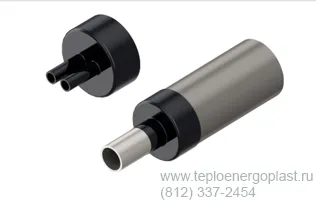

Рисунок 4. Лента сигнальная


Разновидность

Основными комплектующими изделиями гибких полимерных изолированных труб являются:

  • Манжета стенового ввода

  • Термоусаживаемое окончание

  • Сигнальная лента

Размеры

Ниже приведены основные размеры комплектующих изделий

ДУ и внутренний диаметр манжеты D (мм) Диаметр D1
63 95
75 107
90 122
100 132
110 142
125 157
140 172
145 177
160 192
180 212
200 232
225 257

Таблица 1. Размеры манжет стенового ввода


Длина манжеты составляет 50 мм и является неизменной для всех диаметров.

Тип ГПИ трубы Обозначение заглушки Диапазон усадки на оболочке Диапазон усадки на полимерной трубе Наружный диаметр оболочки Наружный диаметр полимерной трубы
25/63 75 80/26 35/15 63 25
32/63 75 80/26 35/15 63 32
40/75 110 118/85 53/26 75 40
40/75 110 118/85 53/26 75 47,7
50/90 110 118/85 53/26 90 50 (48)
50/90 125 133/95 64/42 90 58.5
63/100 125 133/95 64/42 100 63 (59.5)
75/110 140 150/110 82/49 110 75 (69.5/70.5)
90/125 160 170/120 96/54 125 84 (85)
90/140 160 170/120 96/54 140 90
110/145 200 209/140 122/59 145 101 (103)
110/160 200 209/140 122/59 160 110
125/160 200 209/140 122/59 160 116 (115.5)
125/180 225 234/180 146/78 180 125
140/180 225 234/180 146/78 180 127 (128.5)
140/200 225 234/180 146/78 200 140
160/200 225 234/180 146/78 200 144 (145.5)
160/225 250 260/195 178/85 225 160

Таблица 2. Размеры термоусаживаемых окончаний


Сигнальная лента поставляется в рулонах и имеет следующие параметры:

  • Ширина – 75 мм

  • Толщина – 80 мкм (0,08 мм)

  • Длина – 100 м

Характеристики.

Характеристики манжеты стенового ввода и термоусаживаемого окончания должны соответствовать характеристикам радиационно-сшитого полиэтилена из которого производятся данные изделия. Окончания должны иметь клеевой битумно-полимерный слой, который обеспечивает длительную защиту от влаги.

Материалы

При производстве манжет и термоусаживаемых окончаний используется радиационно-сшитый полиэтилен. Также окончания должны иметь гидрозащитный клеевой битумно-полимерный слой. Характеристики полиэтилена представлены в таблице 3.

Показатель Сшитый полиэтилен
Для сшивки. % 60-90
Плотность, кг/м3 940-960
Темпереатура размягчения, С 130-140
Максимальная рабочая температура, С 90-95
Удлинение при разрыве, % 350-500
Напряжение на разрыв, МПа В продольном напрвлении В поперечном направлении

20-25
Коэфециент теплопроводности, Вт/мК 0,35-0,4
Модуль упругости на изгиб, МПа 600-900
Динамический модуль упругости, МПа -
Относительное сжатие при 2000 Па, % -
Остаточная деформация, % (после 25% линейной деформации)

-
Срок службы, лет 3-50

Таблица 3. Характеристики радиационно-сшитого полиэтилена


Рекомендации по применению

Манжеты стенового ввода рекомендовано монтировать при проходе тепловой сети, в том числе ГПИ труб, через строительные конструкции, а именно:

  • Через железобетонные изделия

  • Через металлоконструкции

  • Через иные конструкции, требующие применения манжет

Термоусаживаемые окончания применяются при необходимости заглушить изоляцию, защищая ее таким образом от попадания влаги в теплоизоляционный слой. Сигнальная лента применяется при ремонтных и строительных работах для ограждения опасного участка.


Как правильно выбрать

Манжеты стенового ввода выбирают ориентируясь прежде всего на диаметр внешней защитной полиэтиленовой оболочки. Термоусаживаемое окончание (торцевая термоусаживаемая заглушка) выбирается, опираясь на диапазон усадки на полимерной трубе и усадки на полиэтиленовой оболочке. Диапазоны усадки, которые соответствуют определенным типам ГПИ труб представлены в таблице 2 настоящей статьи.

Транспортировка

Транспортирование может производиться всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде

Хранение

Хранение производится в закрытых помещениях, исключающих попадание прямых солнечных лучей, на расстоянии не менее 1м от нагревательных приборов. Температура хранения должна быть в диапазоне от +5 °С до  +20 °С. Изделия хранятся рассортированные по видам, маркам, диаметрам и хранятся таким образом, чтобы обеспечить возможность легкой идентификации, а также  захвата каждого элемента.

Контроль качества, гарантия и срок эксплуатации

Комплектующие ГПИ труб принимают раскомплектовано партиями. Партией считают количество элементов одного размера, одного вида, изготовленных из сырья одной марки на одной технологической линии и сопровождаемых одним документом о качестве.

Документ о качестве должен содержать:

  • наименование изготовителя или его товарный знак;
  • место нахождения и юридический адрес изготовителя;
  • условное обозначение элемента;
  • дату изготовления (день и/или месяц, год);
  • номер партии;
  • размер партии;
  • условия и сроки хранения;
  • результаты испытаний и/или подтверждение о соответствии партии комплектующих требованиям настоящего стандарта;
  • дату выдачи документа о качестве.

Для определения соответствия качества комплектующих требованиям настоящего стандарта проводят приемо-сдаточные и периодические испытания. Отбор проб от партии проводят методом случайной выборки.

При получении неудовлетворительных результатов приемо-сдаточных или периодических испытаний комплектующих хотя бы по одному показателю по нему проводят повторные испытания на удвоенной выборке. При получении неудовлетворительных результатов повторных приемо-сдаточных испытаний партию изделий бракуют.

Гарантийный срок и срок эксплуатации регламентируется ТУ завода-производителя.

Монтаж

Монтаж комплектующих изделий является простым и не требует дополнительных навыков. При прокладке трассы ГПИ труб через строительную конструкцию заблаговременно в технологическое отверстие монтируется манжета стенового ввода и уже непосредственно через нее пропускают трубу. При заделки стыков тепловой сети для гидроизоляции теплового слоя на участках ГПИ труб перед проведением работ монтируют термоусаживаемое окончание. Окончание надевают на торец изоляции и усаживают путем газовой горелки. Во время усадки необходимо горелку перемещать вокруг трубы для достижения равномерного прогрева всей поверхности окончания.

Вес изделия

Манжеты стенового ввода
ДУ и внутренний диаметр манжеты D (мм) Вес (кг)
63 0,237
75 0,276
90 0,31
100 0,338
110 0,367
125 0,403
140 0,439
145 0,443
160 0,48
180 0,56
200 0,617
225 0,669

Окончание термоусаживаемое
Обозначение Вес (кг)
75 0,03
110 0,04
125 0,08
140 0,11
160 0,13
200 0,15
225 0,17
250 0,21

Лента сигнальная
обозначение Вес (кг)
Рулон 100 м 0,7
