Швеллер

Описание

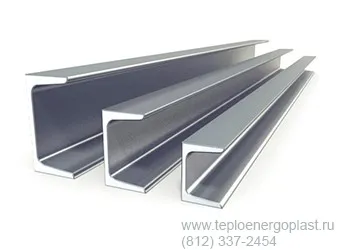

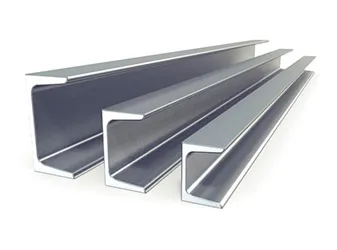

Швеллер – стальной профиль, имеющий П-образную форму. Швеллера принято делить на два типа:

  • Горячекатаные;
  • Холоднокатаный гнутый (равнополочный и неравнополочный).

Швеллера производят из углеродистой и низколегированной стали. Горячекатаные швеллера регламентируются ГОСТ 8240. Гнутые швеллера – ГОСТ 8278 и ГОСТ 8281.

Назначение

Швеллера используются при:

  • Строительстве различных металлоконструкций;
  • Монтаже каркасов зданий, домостроении;
  • Производстве различных опор;
  • Производстве мачт, перекрытий, ферм, пролетов и так далее.

Преимущество изделий

Основные преимущества швеллеров:

  • Большое разнообразие вариантов сечений;
  • Устойчивость к различным видам взаимодействия;
  • Простой монтаж;
  • Повышенная прочность производимых металлоконструкций;
  • Относительная дешевизна по сравнению с другими видами материалов.

Конструкция

В зависимости от способа производства швеллера подразделяются на два вида:

  • Горячекатаные;
  • Холоднокатаные.

Чаще всего горячекатаные швеллера производятся путем формовки. Холоднокатаные швеллера и горячекатаные являются гнутыми и производятся путем загиба соответствующей полосы.

Горячекатаные швеллера по форме сечения делятся на следующие виды:

  • У - с уклоном внутренних граней полок;
  • П - с параллельными гранями полок;
  • Э - экономичные с параллельными гранями полок;
  • Л - легкой серии с параллельными гранями полок;
  • С - специальные.


Чертеж 1. Конструкция горячекатаного швеллера тип У и С


Чертеж 2. Конструкция горячекатаного швеллера тип П, Э и Л

Гнутые швеллера бывают двух видов:

  • Равнополочные;
  • Неравнополочные.


Чертеж 3. Конструкция гнутого равнополочного швеллера


Чертеж 4. Конструкция гнутого неравнополочного швеллера

Горячекатаные швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем - длиной свыше 12 м:

  • мерной длины;
  • мерной длины с немерной в количестве не более 5% массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерной в количестве не более 5% массы партии;
  • немерной длины;
  • ограниченной длины в пределах немерной.

Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

  • +40 мм - при длине от 2 до 8 м включ.;
  • +[40+5(L-8)] мм, но не более 100 мм - при длине св. 8 м, где L-длина швеллера.

Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по соглашению изготовителя с потребителем - до 0,15% длины.

Гнутые равнополочные швеллера изготовляют длиной от 3 до 11,8 м:

  • мерной длины;
  • мерной длины с немерными отрезками в количестве не более 7% массы партии;
  • кратной мерной длины;
  • кратной мерной длины с немерными отрезками в количестве не более 7% массы партии;
  • немерной длины;
  • По требованию потребителя швеллеры изготовляют длиной 12 м.

Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

  • До 6 м включительно: +40мм;
  • Свыше 6 м: +80 мм.

Кривизна швеллеров не должна превышать 0,1% длины.

Гнутые неравнополочные швеллера изготовляют длиной от 4 до 11,8 м:

  • Мерной длины;
  • Мерной длины с немерными отрезками в количестве не более 7% массы партии;
  • Кратной мерной длины;
  • Кратной мерной длины с немерными отрезками в количестве не более 7% массы партии;
  • Немерной длины.

Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

  • До 6 м включительно: +40мм;
  • Свыше 6 м: +80 мм.

Кривизна швеллеров обычной и повышенной точности не должна превышать 0,1% длины, высокой точности - 0,05% длины.

Разновидность

По конструкции горячекатаные швеллера делятся на следующие виды:

  • У - с уклоном внутренних граней полок;
  • П - с параллельными гранями полок
  • Э - экономичные с параллельными гранями полок;
  • Л - легкой серии с параллельными гранями полок;
  • С – специальные.

По конструкции холоднокатаные швеллера делятся на следующие виды:

  • Равнополочные;
  • Неравнополочные.

По способу производства швеллера делятся:

  • Формовочные;
  • Гнутые (чаще всего холоднокатаные).

По типу используемой стали, швеллера делятся на следующие типы:

  • Произведенные из углеродистой стали;
  • Произведенные из низколегированной стали.

По точности изготовления гнутые швеллера принято делить на следующие типы:

  • Класс А – высокой точности;
  • Класс Б – повышенной точности;
  • Класс В – обычной точности.

Размеры

Размеры П-образного швеллера.

Номер швеллера серия П h, мм b, мм s, мм t, мм R, не более, мм r, не более, мм Площадь поперечного сечения, F, см2 X0, см
50 32 4,4 7,0 6,0 3,5 6,16 1,21
6,5П 65 36 4,4 7,2 6,0 3,5 7,51 1,29
80 40 4,5 7,4 6,5 3,5 8,98 1,38
10П 100 46 4,5 7,6 7,0 4,0 10,9 1,53
12П 120 52 4,8 7,8 7,5 4,5 13,30 1,66
14П 140 58 4,9 8,1 8,0 4,5 15,60 1,82
16П 160 64 5,0 8,4 8,5 5,0 18,10 1,97
16аП 160 68 5,0 9,0 8,5 5,0 19,50 2,19
18П 180 70 5,1 8,7 9,0 5,0 20,70 2,14
18аП 180 74 5,1 9,3 9,0 5,0 22,20 2,36
20П 200 76 5,2 9,0 9,5 5,5 23,40 2,30
22П 220 82 5,4 9,5 10,0 6,0 26,70 2,47
24П 240 90 5,6 10,0 10,5 6,0 30,60 2,72
27П 270 95 6,0 10,5 11,0 6,5 35,20 2,78
30П 300 100 6,5 11,0 12,0 7,0 40,50 2,83
33П 330 105 7,0 11,7 13,0 7,5 46,50 2,90
36П 360 110 7,5 12,6 14,0 8,5 53,40 2,99
40П 400 115 8,0 13,5 15,0 9,0 61,50 3,05

Таблица 2. Размеры горячекатаного швеллера серия П


Параметр Интервал значения параметра Предельные отклонения
Высота, h До 80 включительно ±1,5
Свыше 80 до 200 включительно ±2,0
Свыше 200 до 400 включительно ±3,0
Ширина полки, b До 40 включительно ±1,5
Свыше 40 до 89 включительно ±2,0
Свыше 89 ±3,0
Толщина полки, t До 10 включительно -0,5
Свыше 10 до 11 включительно -0,8
Свыше 11 -1,0
Толщина стенки, s До 5,1 включительно ±0,5
Свыше 5,1 до 6,0 включительно ±0,6
Свыше 6,0 ±0,7
Прогиб стенки f по высоте h сечения профиля, не более До 100 включительно 0,5
Свыше 100 до 200 включительно 1,0
Свыше 200 до 400 включительно 1,5
Перекос полки ∆ (∆’), не более, при ширине полки b b до 95 включительно 0.9/1.0/1.2
b свыше 95 0.01b/0.015b/0.025b

Таблица 10. Предельные отклонения размеров горячекатаных швеллеров.

В таблице 10 предельные отклонения перекоса полки швеллера даны сначала для высокой, потом повышенной и обычной точности.

Параметр Интервал значения параметра Предельные отклонения
Высокая точность при толщине до 2,5 мм Высокая точность при толщине свыше 2,5 мм Повышенная точность Обычная точность
Высота стенки швеллера До 50 включительно ±0,50 ±0,75 ±1,00 ±1,00
Свыше 50 до 100 включительно ±0,75 ±1,25 ±1,30 ±1,50
Свыше 100 до 150 включительно ±1,25 ±1,50 ±1,50 ±2,00
Свыше 150 ±1,50 ±2,00 ±2,00 ±2,50
Ширина полки До 50 включительно ±0,50 ±1,00 ±1,00 ±1,50
Свыше 50 до 100 включительно ±1,00 ±1,25 ±1,50 ±2,00
Свыше 100 до 150 включительно - ±1,50 ±2,00 ±2,50
Свыше 150 - ±2,00 ±2,50 ±3,00

Таблица 11. Предельные отклонения размеров гнутых равнополочных швеллеров

Предельные отклонения от угла 90° не должны превышать:

  • ±1°30' - при ширине полки до 100 мм;
  • ±1° - при ширине полки свыше 100 мм.

Скручивание швеллеров вокруг продольной оси не должно превышать произведения 1° на длину швеллера в метрах, но не более 10°.

Параметр Интервал значения параметра Предельные отклонения
Высокая точность  Повышенная точность Обычная точность
Высота стенки швеллера До 40 включительно ±0,5 ±1,0 ±1,0
Свыше 40 до 50 включительно ±0,5 ±1,0 ±1,0
Свыше 50 до 60 включительно +0,5  -1,0 ±1,2 ±1,5
Свыше 60 до 100 включительно +0,5  -1,0 ±1,5 ±1,5
Свыше 100 до 160 включительно +1,0  -1,5 ±1,5 ±2,0
Свыше 160 до 220 включительно +1,0  -1,5 ±2,0 ±2,0
Свыше 220 +1,5  -2,0 ±2,0 ±2,5
Ширина полки До 40 включительно ±0,5 ±1,0 ±1,5
Свыше 40 до 50 включительно ±0,5 ±1,2 ±1,5
Свыше 50 до 60 включительно +0,5  -1,0 ±1,2 ±2,0
Свыше 60 до 80 включительно +0,5  -1,0 ±1,5 ±2,0
Свыше 80 до 100 включительно ±1,0 ±1,5 ±2,0
Свыше 100 до 120 включительно ±1,0 ±1,5 ±2,5
Свыше 120 ±2,0 ±2,0 ±3,0

Таблица 12. Предельные отклонения размеров гнутых неравнополочных швеллеров

Предельные отклонения от угла 90° не должны превышать для обычной и повышенной точности:

  • ±1° 30' - при ширине полки до 100 мм;
  • ±1° - при ширине полки свыше 100 мм;
  • ±1° - для высокой точности.

Скручивание швеллеров вокруг продольной оси обычной и повышенной точности прокатки не должно превышать произведения 1° на длину швеллера в метрах, но не более 10°, высокой точности - произведения 0,5° на длину швеллера в метрах.

Характеристики

Механические свойства швеллеров определяют на заготовке в соответствии с ГОСТ 1577, ГОСТ 14637, ГОСТ 16523, ГОСТ 17066 и ГОСТ 19281.

Основные статические характеристики швеллеров приведены в таблицах ниже. Параметры данных характеристик следующие: I-момент инерции, W-момент сопротивления, i-радиус инерции, S-статический момент полусечения.

Номер швеллера серия П Для оси X Для оси Y
Ix, см4 Wx, см3 ix, см Sx, см3 Iy, см4 Wy, см3 iy, см
22,8 9,1 1,92 5,61 5,95 2,99 0,98
6,5П 48,8 15,0 2,55 9,02 9,35 4,06 1,12
89,8 22,5 3,16 13,30 13,90 5,31 1,24
10П 175,0 34,9 3,99 20,50 22,60 7,37 1,44
12П 305,0 50,8 4,79 29,70 34,90 9,84 1,62
14П 493,0 70,4 5,61 40,90 51,50 12,90 1,81
16П 750,0 93,8 6,44 54,30 72,80 16,40 2,00
16аП 827,0 103,0 6,51 59,50 90,50 19,60 2,15
18П 1090,0 121,0 7,26 70,00 100,00 20,60 2,20
18аП 1200,0 133,0 7,34 76,30 123,00 24,30 2,35
20П 1530,0 153,0 8,08 88,00 134,00 25,20 2,39
22П 2120,0 193,0 8,90 111,00 178,00 31,00 2,58
24П 2910,0 243,0 9,75 139,00 248,00 39,50 2,85
27П 4180,0 310,0 10,90 178,00 314,00 46,70 2,99
30П 5830,0 389,0 12,00 224,00 393,00 54,80 3,12
33П 8010,0 486,0 13,10 281,00 491,00 64,60 3,25
36П 10850,0 603,0 14,30 350,00 611,00 76,30 3,38
40П 15260,0 763,0 15,80 445,00 760,00 89,90 3,51

Таблица 14. Основные статические характеристики горячекатаного швеллера серия П

Материалы

Швеллера ГОСТ 8240 производятся из горячекатаного стального проката. Сталь, используемая при производстве данных швеллеров, может быть углеродистая или низколегированная. Чаще всего это либо ст3, либо 09Г2С. Гнутые швеллера, произведенные по ГОСТ 8281 и ГОСТ 8278, производятся из горячекатаного или холоднокатаного рулонного проката углеродистой или низколегированной марок стали по ГОСТ ГОСТ 14637, ГОСТ 16523, ГОСТ 1577, ГОСТ 17066, ГОСТ 19281 с временным сопротивлением разрыву не более 588 Н/мм2. В зависимости от значения временного сопротивления разрыва неравнополочные швеллера производят с соответствующими марками стали:

  • Для швеллеров, произведенных из кипящих или полуспокойных углеродистых марок стали, временное сопротивление разрыву должно быть не более 460 Н/мм2
  • Для швеллеров, произведенных из спокойных углеродистых или низколегированных марок стали, временное сопротивление разрыву должно быть более 460 Н/мм2

Ниже приводится химический состав основных марок стали, используемых при производстве швеллеров.

Марка стали Степень раскисления C (углерод) Mn (марганец) Si (кремний) P (фосфор) S (сера) Cr (хром) Ni (никель) Cu (медь)
Ст3кп Кипящая 0,14-0,22 0,3-0,6 Не более 0,05 Не более 0,04 Не более 0,05 Не более 0,3 Не более 0,3 Не более 0,3
Ст3пс Полуспокойная 0,14-0,22 0,4-0,65 0,05-0,15 Не более 0,04 Не более 0,05 Не более 0,3 Не более 0,3 Не более 0,3
Ст3сп Спокойная 0,14-0,22 0,4-0,65 0,15-0,3 Не более 0,04 Не более 0,05 Не более 0,3 Не более 0,3 Не более 0,3
20 Спокойная 0,17-0,24 0,35-0,65 0,17-0,37 Не более 0,03 Не более 0,035 Не более 0,25 Не более 0,3 Не более 0,3
09Г2С - Не более 0,12 1,3-1,7 0,5-0,8 Не более 0,035 Не более 0,04 Не более 0,3 Не более 0,3 Не более 0,3

Таблица 22. Химический состав основных марок стали, используемых при производстве швеллеров

Рекомендации по применению

Швеллера рекомендовано применять при строительстве различных металлоконструкций, монтаже каркасов зданий, при производстве различных опор, мачт, ферм, пролетов и так далее.

Как правильно выбрать

Тип, вид и размер швеллера, который необходим при производстве металлоконструкций, регламентируется проектом, исходя из расчетных статических нагрузок  и механических свойств.

Транспортировка

Транспортировка швеллеров должна соответствовать требованиям соответствующих нормативных документов. Гнутые швеллера транспортируют в соответствии с ГОСТ 7566 и ГОСТ 21929. Подготовка швеллеров к транспортированию должна соответствовать ГОСТ 26653. Швеллера транспортируют транспортом всех видов в соответствии с правилами перевозки, действующими на транспорте данного вида, и техническими условиями погрузки и крепления грузов. Швеллера перевозят в вагонах открытого и закрытого типов. При транспортировании швеллеров воздушным транспортом необходимо учитывать требования по допустимой удельной нагрузке на пол грузовой кабины воздушного судна.

Хранение

Хранение швеллеров должна соответствовать требованиям соответствующих нормативных документов. Гнутые швеллера хранятся в соответствии с ГОСТ 7566 и ГОСТ 21929. При хранении и складировании швеллера должны быть рассортированы партиями по размерам, предотвращающими возможность их перепутывания. Швеллера должны храниться на стеллажах или площадках открытого хранения, при этом они должны иметь консервационное. Предельный срок консервационной защиты 6 месяцев. Допускается хранение швеллеров под навесом при условии защиты их от попадания атмосферных осадков.

Контроль качества, гарантия и срок эксплуатации

Швеллера принимают партиями на основании нормативной документации. Партией считают профили одной плавки и одного профилеразмера. Гнутые швеллера принимают в соответствии с ГОСТ 11474. Химический состав стали определяют по плавочному анализу ковшовой пробы по ГОСТ 12344 - ГОСТ 12352, ГОСТ 12355 - ГОСТ 12359, ГОСТ 12361, ГОСТ 18895, ГОСТ 22536.0 - ГОСТ 22536.10, ГОСТ 22560, ГОСТ 28473. Испытание механических свойств гнутых профилей проводят на заготовке по ГОСТ 1577, ГОСТ 14637, ГОСТ 16523, ГОСТ 17066 и ГОСТ 19281.

Монтаж

П-образный швеллер устанавливают на полку, то есть поперечное сечение имеет вид буквы «С», а не «П». Это связано с тем, что момент сопротивления сечения в этом случае выше, чем при монтаже проката буквой «П». Правильная установка швеллера в конструкциях подразумевает расположение букв «С» от середины перекрытия в противоположные стороны, так как центр тяжести этого профильного изделия располагается вне сечения его стенки. Положение центра тяжести зависит от модификации швеллера. Такая схема монтажа компенсирует касательные напряжения.

Способы закрепления швеллера при устройстве перекрытий:

  • Межэтажная балка перекрытия – шарнирно-опертая, испытывает равномерно-распределенную нагрузку.
  • Козырек из двух швеллеров с железобетонным заполнителем – консольные балки с жесткой заделкой, нагружаются равномерно-распределено.
  • Балка перекрытия, выпущенная за пределы стены, – шарнирно-опертая с равномерной нагрузкой.
  • Перемычка, предназначенная для опирания одной или двух балок перекрытия, – шарнирно-опертая с одной или двумя сосредоточенными нагрузками.
  • Козырек из двух профилей со стальным листом между ними и с установленной стеной – консольные балки с сосредоточенной нагрузкой.

От правильного выбора номера швеллера, шага между балками и способа закрепления во многом зависит надежность строительной конструкции.

Вес изделия

ГОСТ 8240, серия П
Номер швеллера серия П h, мм b, мм s, мм Масса 1 м швеллера
50 32 4,4 4,84
6,5П 65 36 4,4 5,90
80 40 4,5 7,05
10П 100 46 4,5 8,59
12П 120 52 4,8 10,40
14П 140 58 4,9 12,30
16П 160 64 5,0 14,20
16аП 160 68 5,0 15,30
18П 180 70 5,1 16,30
18аП 180 74 5,1 17,40
20П 200 76 5,2 18,40
22П 220 82 5,4 21,00
24П 240 90 5,6 24,00
27П 270 95 6,0 27,70
30П 300 100 6,5 31,80
33П 330 105 7,0 36,50
36П 360 110 7,5 41,90
40П 400 115 8,0 48,30

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Как производятся швеллера? Их гнут или сваривают полосы?
По способу производства существует два типа швеллеров: гнутые и формовочные (методом формовки, литья). Гнутые швеллера чаще всего производятся из холоднокатаного проката, формовочные – из горячекатаного. Сваривать полосы при производстве швеллера не допускается.
Подскажите, из какого проката производят неравнополочные швеллера?
Неравнополочные швеллера ГОСТ 8280 производят только из горячекатаного рулонного проката углеродистой или низколегированной стали.

Отправьте заявку и узнайте актуальные цены на продукцию

Обработаем заявку и свяжемся с Вами в течении 1-ого часа






Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности


наверх
