Тройник ПНД

Описание

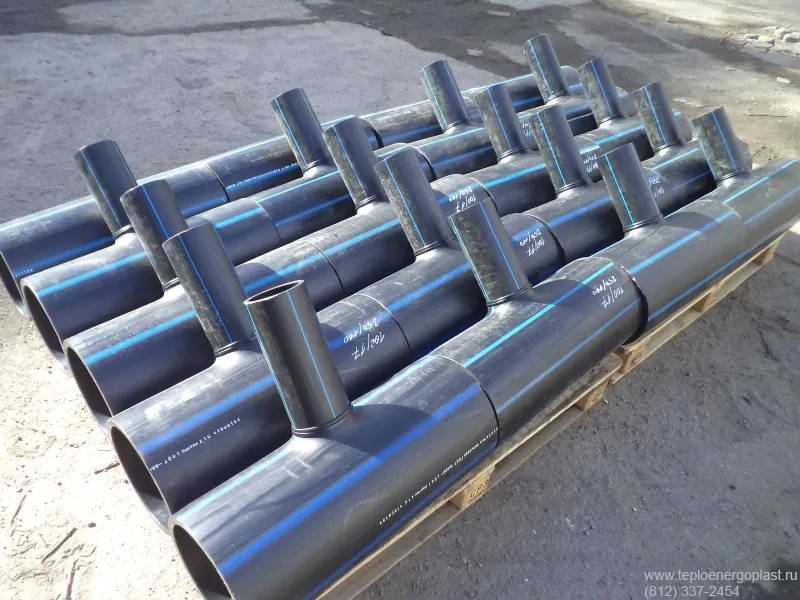

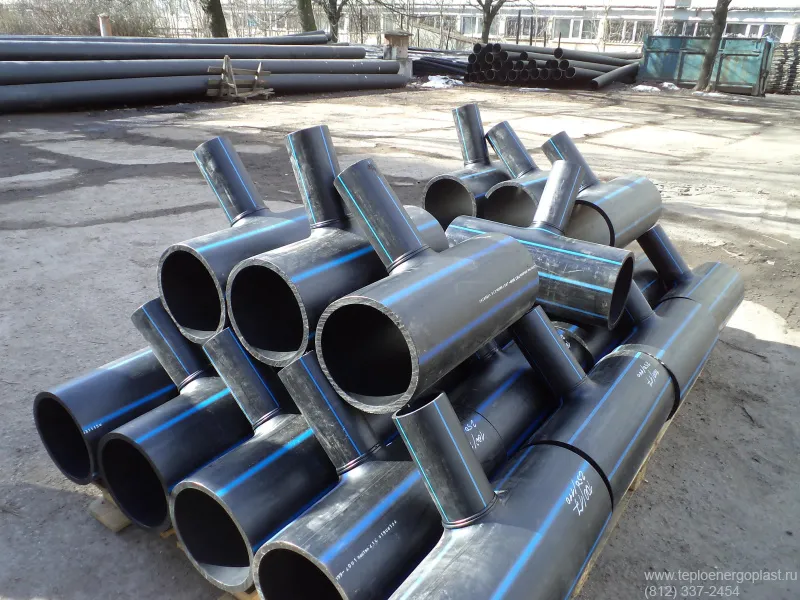

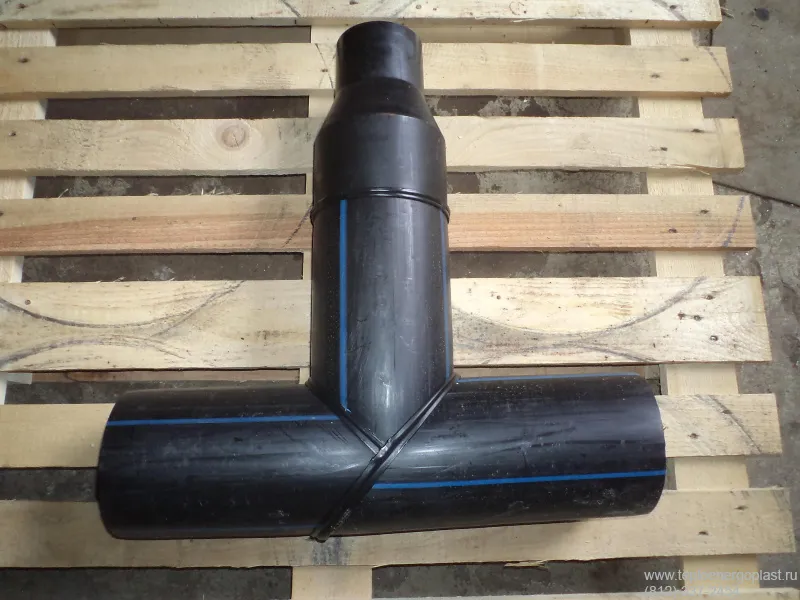

Тройник ПНД – это соединительный элемент трубопровода, выполненный из отдельных отрезков (сегментов) труб полиэтилена низкого давления высокой плотности, используемый для разветвления напорного и безнапорного потока. Стандартные фитинги выполняются Т-образными с углом 90°, при необходимости изготавливаются с углами в 30°, 45°, 60° (косые). Для разъемных соединений прибегают к тройникам фланцевым либо с удлиненной втулкой.

Предназначение тройников ПНД

Применяются при монтаже полиэтиленовых труб такого же класса для подключения арматуры, отвода или соединения потока в системах водо- и газоснабжения, канализации, других сред при давлении до 25 атм и температуре от 0 до 40 °С.

Видео

Изготовление ПНД тройника.

Эксплуатационные преимущества

Фитинги изготавливаются из термопластичного полиэтилена на современном оборудовании и обладают следующими преимуществами:

  • коррозионная и химическая стойкость;
  • длительный срок эксплуатации;
  • устойчивость к температурным перепадам и УФ-лучам;
  • деформационная устойчивость, эластичность;
  • стойкость к гидроудару;
  • внутренняя поверхность не склонна к накоплению отложений;
  • удобство монтажа;
  • небольшой вес позволяет создавать легкие и прочные конструкции;
  • невысокая стоимость по сравнению с металлическими изделиями.

Конструкция

Устройство тройника ПНД показано ниже.

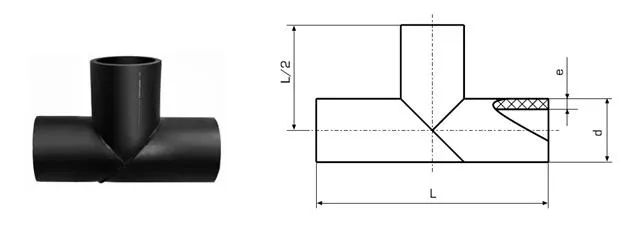

Пример конструкции сварного тройника

Рисунок 1 – Тройник ПНД

d – наружный диаметр,
L — монтажная длина,
e – толщина стенки

Сортамент

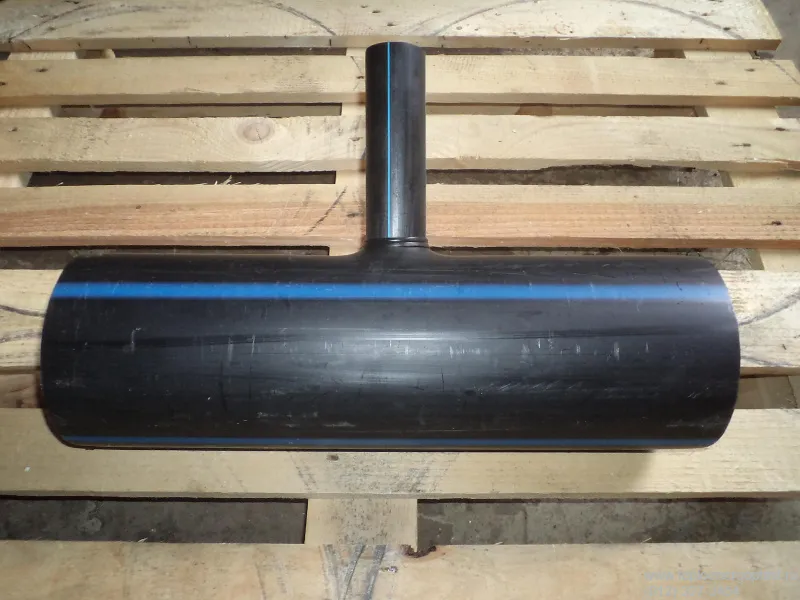

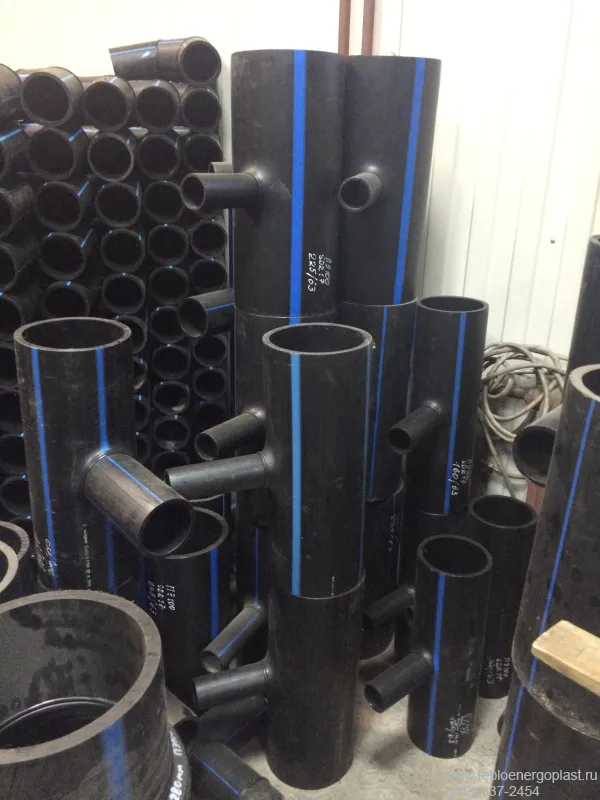

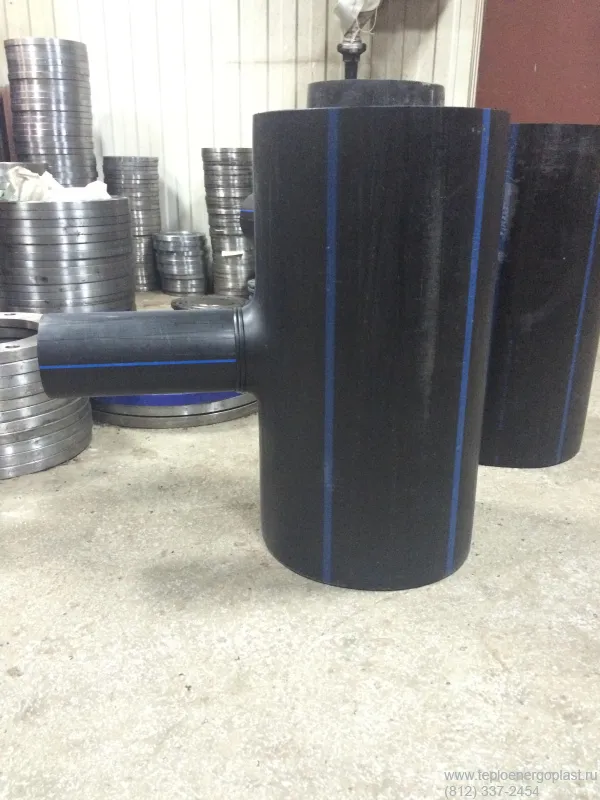

Тройники для ПНД труб выпускаются неравнопроходными и равнопроходными.

Неравнопроходные (редукционные) изготавливаются следующим образом:

  • приваркой переходного сегмента к равнопроходному тройнику;
  • вытягиванием меньшего патрубка под воздействием температуры.

Поперечное сечение стенки выбирается согласно табл. 3 ГОСТ 18599-2001 по гидростатическому давлению среды. Основной показатель прочности - это параметр SDR (Standart Dimension Ratio – стандартный размерный коэффициент), равный d/e (см. рис. 1), следовательно, деталь с низким показателем SDR выдерживает большие нагрузки, чем с высоким. Величина коэффициента и допустимое давление (для полиэтилена-класса 100) показаны в таблице ниже.

SDR PN Атм Бар КГС/см2 Мпа
41 4 4 4 4 0,4
33 5 5 5 5 0,5
26 6,3 6,3 6,3 6,3 0,63
21 8 8 8 8 0,8
17,6 9,5 9,5 9,5 9,5 0,95
17 10 10 10 10 1
13,6 12,5 12,5 12,5 12,5 1,25
11 16 16 16 16 1,6
9 20 20 20 20 2
7,4 25 25 25 25 2,5

Таблица 1.

Также фитинги подразделяются по величине параметра MRS (Minimum Required Strength - минимальной длительной прочности материала), определяющего деформацию (старение) полиэтилена разных классов в зависимости от нагрузок (давления среды, температуры).

С увеличением значения MRS увеличивается давление, выдерживаемое фитингом.

Типоразмеры фитингов

Соединительные детали соответствуют ассортименту выпускаемых труб:

D, мм

D, мм

D, мм

D, мм

10

75

250

710

12

90

280

800

16

110

315

900

20

125

355

1000

25

140

400

1200

32

160

450

1400

40

180

500

1600

50

200

560



63

225

630



Таблица 2.

Монтажная длина определяется техническими условиями заводов-изготовителей. Средний наружный диаметр, максимальная овальность и толщина стенок соответствуют ГОСТ 18599-2001.

Технические характеристики

Тройник для ПНД труб по внешнему виду поверхности, относительному удлинению при разрыве, стойкости и т.д. соответствует характеристикам, приведенным в п. 5.2 ГОСТ 18599-2001.

Наименование показателя Значение показателя для труб из полиэтилена
ПЭ 32 ПЭ 63 ПЭ 80 ПЭ 100
1 Внешний вид поверхности Трубы должны иметь гладкие наружную и внутреннюю поверхности. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. На наружной, внутренней и торцевой поверхностях труб не допускаются пузыри, трещины, раковины, посторонние включения, видимые без увеличительных приборов. Цвет труб — черный, черный с синими продольными полосами в количестве не менее четырех равномерно расположенных по окружности трубы или синий, оттенки которого не регламентируются. Внешний вид поверхности труб и торцов должен соответствовать контрольному образцу по приложению Е ГОСТ 18599-2001
2 Относительное удлинение при разрыве, %,не менее 250 250 350 350
3 Изменение длины труб после прогрева, %, не более 3 3 3 3
4 Стойкость при постоянном внутреннем давлении при 20 °С, ч, не менее При начальном напряжении в стенке трубы 6,5 МПа

100

При начальном напряжении в стенке трубы 8,0 МПа

100

При начальном напряжении в стенке трубы 9,0 МПа

100

При начальном напряжении в стенке трубы 12,4 МПа

100

5 Стойкость при постоянном внутреннем давлении при 80 °С при хрупком разрушении для ПЭ 63, ПЭ 80, ПЭ 100, ч, не менее При начальном напряжении в стенке трубы 2,0 МПа 165 При начальном напряжении в стенке трубы 3,5 МПа 165 При начальном напряжении в стенке трубы 4,5 МПа

165

При начальном напряжении в стенке трубы 5,4 МПа

165

6 Стойкость при постоянном внутреннем давлении при 80 °С, ч, не менее При начальном напряжении в стенке трубы 1,5 МПа

1000

При начальном напряжении в стенке трубы 3,2 МПа

1000

При начальном напряжении в стенке трубы 4,0 МПа

1000

При начальном напряжении в стенке трубы 5,0 МПа

1000

Таблица 3.

Изготовление

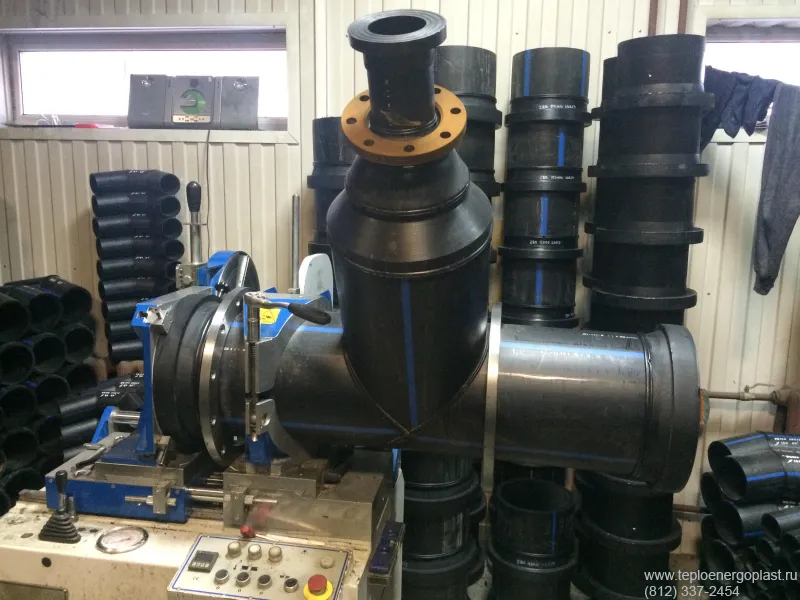

Фитинги ПНД изготавливаются с применением аппаратов стыковой сварки согласно ГОСТ 18599 2001. Помещения для выполнения работ должны быть строго промышленного назначения.

Условия применения

Тройники ПНД могут устанавливаются при условии, что давление среды в трубопроводе не превышает 2,5 МПа, при температурах от 0 до +40 °С.

Рекомендации по подбору фитингов

Тройник ПНД выбирается с поперечным сечением стенки, равной толщине стенки на прямом участке трубопровода, т.е. SDR материала фитингов и трубопровода идентичны. Параметр MRS материала труб и фитингов тоже должны совпадать. Согласно п. А.2 ГОСТ 18599-2001 показатель максимального давления обратно пропорционален температуре транспортируемой среды. Коэффициенты снижения максимального рабочего давления указаны ниже.

Рабочая температура воды Траб., °С Коэффициент снижения давления Сtдля труб из
ПЭ 32 ПЭ 63 ПЭ 80, ПЭ 100
До 20 1,00 1,00 1,00
21-25 0,82 0,90 0,93
26-30 0,65 0,81 0,87
31-35 0,47 0,72 0,80
36-40 0,30 0,62 0,74

Таблица 4.

Если необходимые факторы подбора не соблюдены, эксплуатационный период сокращается.

Транспортирование

Согласно правилам перевозки (ГОСТы 26653-90, 22235-2010) транспортирование и погрузка, в связи с хрупкостью, не осуществляются при температуре ниже минус 20 °С.

Перемещение тройников ПНД водным транспортом предполагает укладывание в пакеты, наземным и воздушным путем – укладку на плоскую поверхность без углов и выступов.

Условия хранения

Хранятся фитинги в герметичных пакетах с разделением по диаметрам, в закрытых помещениях, исключающих механические повреждения, деформацию, попадание смазок и масел, вдалеке от нагревательных приборов. При подъеме упаковок фитингов используются мягкие стропы, а не крюки, захваты погрузчика защищаются полимерными материалами. Высота штабеля с периодом хранения до 60 дней не должна превышать три метра, более 60 дней – два метра.

Контроль качества, гарантия и срок эксплуатации

Контроль качества фитингов производят испытаниями на соответствие:

  • внешнего вида контрольному образцу;
  • основных размеров согласно НТД;
  • маркировке;
  • комплектности;
  • внешнего вида и формы при температуре прогрева -(110±2) °С в течение 1 часа;
  • стойкости при постоянном внутреннем давлении, температуре 20°С и контрольном времени испытания 1 час с отбраковкой партий, не прошедших тестирование.

Гарантийный срок на изделия при соблюдении условий транспортировки и хранения равен двум годам с момента изготовления.

Расчетный срок службы составляет 50 лет.

Монтаж фитинга

Установка соединительных деталей на трубопроводах производиться следующими методами:

  • разъемным, с помощью фланцевых соединений;
  • неразъемным, с помощью электромуфт – деталей с закладными нагревательными элементами;
  • неразъемным, сваркой встык с применением сварочного аппарата.

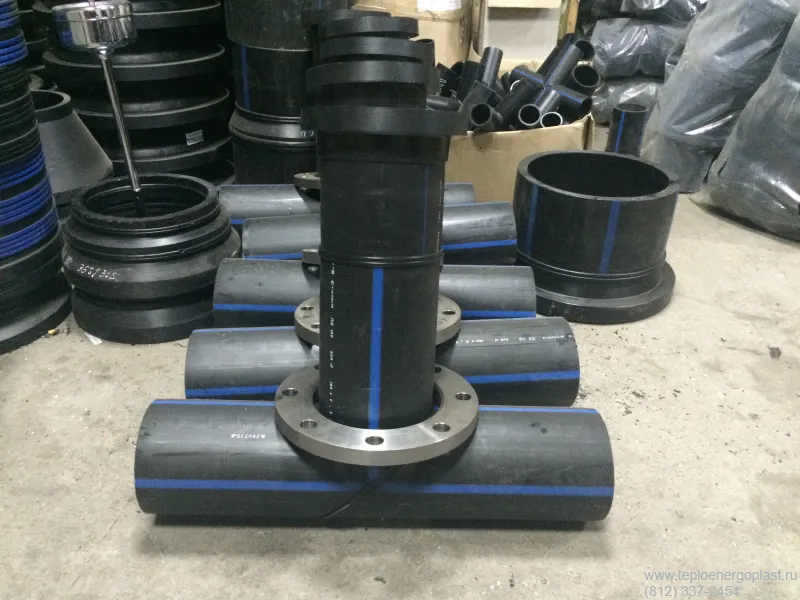

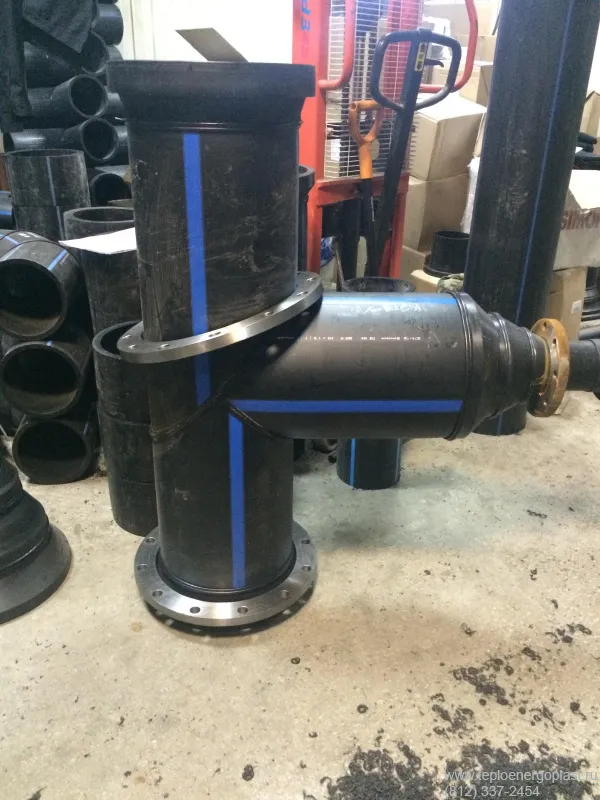

Фланцевые соединения применяются при необходимости регулярных сборок/разборок трубопровода, либо при соединении полиэтилен – металл.

Перед началом сварки, независимо от способа, поверхности труб, торцы очищаются и обезжириваются торцы в месте соединения, тройник ПНД надежно фиксируется, центрируется относительно оси трубопровода.

Электромуфтовый метод используют для труднодоступных мест (узкий канал, канализационный колодец, шурф), когда стыковую сварку использовать невозможно. В этом способе соединения в роли нагревательного элемента выступает сама муфта. Концы соединяемых труб фиксируются электромуфтой. К контактным площадкам на муфте подключается сварочный аппарат и подается ток, под действием которого происходит оплавление полиэтилена. При отключении тока труба остывает и образуется герметичный стык.

Стыковая сварка – наиболее надежный вид соединения, основанный на диффузии (взаимном проникновении) полимеров при нагреве. Сварочный аппарат нагревает и оплавляет торцы, соединяя встык. В месте нагрева образуется монолит, не уступающий по прочности самой трубе.

После остывания места спайки проводится обработка поверхности. Временной промежуток сварки/охлаждения прописан в инструкции сварочного аппарата.

Преимущества стыковой сварки:

  • небольшое энергопотребление;
  • низкая себестоимость;
  • прочность соединения;
  • высокая производительность.

Вес изделия

Тройник равнопроходной ПНД SDR 17 ПЭ 100 РУ 10
Диаметр ДУ (мм) Вес (кг)
50 0,160
63 0,325
75 0,482
90 1,090
110 1,650
125 2,230
140 2,870
160 3,840
180 4,980
200 6,280
225 8,000
250 10,200
280 13,000
315 29,200
355 50,200
400 62,900
450 79,000
500 96,300

Цена на продукцию

50 звоните
63 звоните
75 звоните
90 638
110 890
125 1181
140 1430
160 1637
180 2225
200 2681
225 3138
250 4165
280 5171
315 10371
355 звоните
400 звоните
450 звоните
500 звоните

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Есть ли разница в качестве неравнопроходных тройников, произведенных способом горячей вытяжки и способом комплектации равнопроходного тройника с переходом?
Качество тройника, способность выдерживать стандартные гидродинамические нагрузки и срок службы не зависят от способа производства тройника.
Возможно ли нам использовать ПНД тройник при монтаже пульпопровода под давлением 0,7 МПа?
Да возможно, если Ваш пульпопровод произведен из ПНД. В таком случае, необходимо использовать SDR для ПЭ-100 не выше 21. Также возможно применять полиэтилен более низких технических марок: ПЭ-32, ПЭ-63, ПЭ-80. В таком случае SDR полиэтилена можно рассчитать на основании ГОСТ 18599-2001.
Производит ли Ваша организация сварные тройники? Есть ли возможность производить тройники из технического полиэтилена? Будут ли они дешевле?
Да, мы производим сварные тройники на аппаратах стыковой сварки. Мы можем производить тройники из любых марок полиэтилена с любой толщиной стенок в рамках ГОСТ 18599-2001. Тройники из технических марок полиэтилена дешевле, чем тройники из ПЭ-100.
