Тройники в минераловатной изоляции

Описание

Тройник в минераловатной изоляции – фасонное изделие для тепловой сети с изоляцией из минеральной ваты с внешней защитной оболочкой, которое используется для разделения или слияния потоков вещества, идущего по трубопроводу . Для тройников с изоляцией из минеральной ваты используется полиэтиленовая или оцинкованная защитная оболочка. Данные тройники, произведенные в заводских условиях, не имеют общегосударственного стандарта и производятся на основании ТУ заводов-производителей.

Назначение

Тройники в минераловатной изоляции используются для разделения или слияния потоков субстанции, идущей по трубопроводам тепловой сети с изоляцией из минеральной ваты. Так как минераловатная изоляция является негорючей, то данные тройники допускается использовать в жилых зданиях, наружных технологических установках и в прочих местах, где разрешено использовать трубы в минераловатной изоляции. Субстанция, протекающая в данных тройниках, может достигать температуры в 650 °С.

Тройники в минераловатной изоляции в защитной оболочке из полиэтилена предназначены:

  • для бесканальной прокладки трубопровода;
  • для прокладки трубопровода в непроходных каналах.

Тройники в минераловатной изоляции со стальным защитным покрытием предназначены:

  • для прокладки трубопровода в зданиях;
  • для надземной прокладки трубопровода;
  • для прокладки трубопровода в туннелях;
  • для прокладки трубопровода в проходных каналах.

Преимущество изделий

Основным преимуществом тройников в изоляции из минеральной ваты являются:

  • повышенная допустимая температура теплоносителя (до 650 0С);
  • возможность прокладывать трассу в помещениях.

Во всех остальных, более стандартных, случаях рекомендовано использовать трассу и, соответственно, тройники в ППУ изоляции

Помимо основных преимуществ у тройников в минераловатной изоляции можно выделить следующие плюсы:

  • простой и быстрый монтаж;
  • надежные швы в местах соединений;
  • большой температурный спектр применения;
  • стойкость к любым химическим раздражителям;
  • экологическая безопасность;
  • вибростойкость;

Конструкция

Конструкция тройника в изоляции из минеральной ваты должна соответствовать рисунку 1.

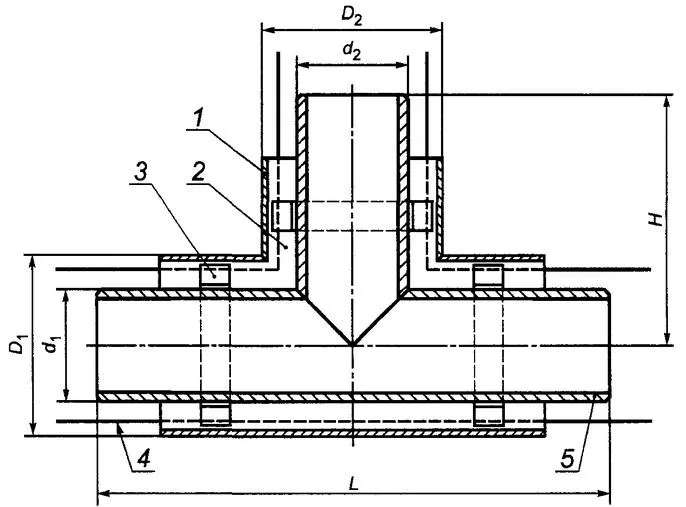

Рисунок 1. Конструкция тройника в минераловатной изоляции.

1 — оболочка; 2 — изоляция из минеральной ваты; 3 — центрирующая опора; 4 — проводники-индикаторы системы оперативного дистанционного контроля (при их необходимости); 5 — стальная труба.

Наружный диаметр стального тройника (d) должен быть от 10 до 1420 мм. Наружный диаметр защитной оболочки (D) должен быть от 90 до 1600 мм. Тройники производятся под углом 90 градусов. Другой угол тройника возможно получить путем наварки отвода под определенным углом непосредственно на объекте. Голые (неизолированные) концы стальных тройников должны быть подобраны таким образом, чтобы обеспечивать беспрепятственную сварку тепловой сети с последующей изоляцией стыков.

Разновидность

Тройники в минераловатной изоляции делятся на несколько видов в зависимости от используемого сырья. В качестве стальных труб, которые составляют основу тройника, могут использоваться любые трубы, разрешенные к использованию для транспортировки соответствующей субстанции. Тройники могут быть произведены из углеродистой стали, низколегированной стали, коррозионностойкой стали. Также, допускается предварительное оцинкование тройников для улучшения стойкости металла к коррозии.

В зависимости от внешней защитной оболочки выделяют следующие виды тройников в изоляции из минеральной ваты:

  • тройники в минераловатной изоляции в полиэтиленовой оболочке;
  • тройники в минераловатной изоляции в стальной оцинкованной оболочке.

Тройники в минераловатной изоляции могут оснащаться или не оснащаться системой Оперативного Дистанционного Контроля. Подобная система прокладывается по дополнительному требованию заказчика.

Размеры

Диаметр, ГОСТ патрубков, марка стали и толщина стенки стальных тройников; толщина изоляции и тип защитной оболочки должны соответствовать аналогичным параметрам прямых участков трубопровода. Угол, под которым к основанию приваривается малый патрубок, может быть исключительно 90 градусов. При необходимости изменение угла малого патрубка относительно основания достигается путем приварки отвода к малому патрубку.

Характеристики

Технические условия стальных тройников должны быть описаны в проекте на тепловую сеть с изоляцией из минеральной ваты. Ниже приводятся технические условия на основные виды труб, из которых производятся тройники.

Труба

ГОСТ на трубу

Марка стали

ГОСТ на сталь

Временное сопротивление разрыву (Н/мм2)

Предел текучести (Н/мм2)

Относительное удлинение (%)

Труба э/с

ГОСТ 10704, 10705

Ст3сп

ГОСТ 380

372

225

22

Труба э/с диаметр 60-152 мм

ГОСТ 10704, 10705

10

ГОСТ 1050

314

196

23

Труба э/с диаметр 60-152 мм

ГОСТ 10704, 10705

20

ГОСТ 1050

353

216

21

Труба б/ш г/д

ГОСТ 8731, 8732

10

ГОСТ 1050

353

216

24

Труба б/ш г/д

ГОСТ 8731, 8732

20

ГОСТ 1050

412

245

21

Труба б/ш х/д

ГОСТ 8733, 8734

10

ГОСТ 1050

343

206

24

Труба б/ш х/д

ГОСТ 8733, 8734

20

ГОСТ 1050

412

245

21

Труба б/ш г/д из коррозионно-стойкой стали

ГОСТ 9940

12Х18Н10Т

ГОСТ 5632

529

-

40



Таблица 1. Механические свойства основных видов труб, из которых производятся тройники в минераловатной изоляции.

На основании ГОСТ 4640-2011 в зависимости от плотности выделяют три вида минеральной ваты, которая является тепловой изоляцией для тройников: ВМ-35, ВМ-50, ВМ-70. Также допускается использовать и более плотную вату. В соответствии с данным ГОСТом характеристики тепловой изоляции из минеральной ваты должны быть следующие:

Наименование показателя

Значение показателя для марки

ВМ-35

ВМ-50

ВМ-70

Плотность, кг/м, не более

35

50

70

Модуль кислотности, не менее

2,0

1,6

1,4

Водостойкость, рН, не более

3,5

4,0

4,0

Средний диаметр волокна, мкм, не более

3

6

8

Содержание неволокнистых включений размером св. 0,25 мм, % по массе, не более

8

12

16

Теплопроводность*, Вт/(м·К), не более, при температуре:







283 К (10 °С)

0,038

0,037

0,036

298 К (25 °С)

0,040

0,039

0,038

398 К (125 °С)

0,070

0,065

0,050

573 К (300 °С)**

-

-

0,120

Влажность, % по массе, не более

1,0

1,0

1,0

Содержание органических веществ, % по массе, не более

2,0

1,5

1,5

* Определяют для товарной ваты.

** Определяют методом экстраполяции.


Таблица 2 - Физико-механические и теплофизические показатели минеральной ваты

Удельная эффективная активность естественных радионуклидов в вате не должна превышать предельных значений, установленных ГОСТ 30108. В соответствии с пунктом 4.4.3 ГОСТ 4640-2011 минеральная вата относится к группе горючести НГ (негорячая) по ГОСТ 30244-94.

Материалы

Стальные трубы, из которых производятся тройники, их степень очистки и возможные антикоррозийные покрытия регламентируются проектом и согласовываются непосредственно с заказчиком. ПНД трубы оболочки должны быть произведены из полиэтилена марок не ниже ПЭ-80 по ГОСТ 18599 и являться светостабилизированными (иметь 2%-2,5% сажи). Характеристики полиэтиленовых труб-оболочек должны соответствовать таблице 3.

Показатель

Характеристика

Качество поверхности

Трубы-оболочки должны иметь гладкую наружную поверхность. Допускаются незначительные продольные полосы и волнистость, не выводящие толщину стенки трубы за пределы допускаемых отклонений. На наружной, внутренней и торцевой поверхностях труб-оболочек не допускаются пузыри, трещины, раковины, посторонние включения. Концы труб-оболочек не должны иметь заусенцев. Цвет труб-оболочек — черный

Относительное удлинение при разрыве, %, не менее

350

Изменение длины труб-оболочек после прогрева при 110 °С, %, не более

3

Стойкость при температуре 80 °С и постоянном давлении, ч, не менее*

165

(при начальном напряжении в стенке трубы 4,6 МПа)

1000

(при начальном напряжении в стенке трубы 4,0 МПа)

Стойкость при постоянной нагрузке растяжения 4,0 МПа при температуре 80 °С в водном растворе ПАВ, ч, не менее*

2000

* Показатель определяется одним из указанных методов.



Таблица 3. Характеристики полиэтиленовых (ПЭ) труб-оболочек.

Стальные тройники-оболочки должны быть произведены из тонколистовой стали с оцинкованным покрытием 1 класса, произведенной по ГОСТ 14918. Центраторы (центрирующие опоры) должны быть изготовлены из полипропилена по ГОСТ 26996, полиэтилена низкого давления по ГОСТ 16338 или других полимерных материалов. Для изготовления ваты применяют горные породы габбро-базальтовой группы и их аналоги, осадочные породы, вулканические шлаки, промышленные отходы, в том числе щебень из доменного шлака по ГОСТ 18866, а также смеси указанных компонентов. В качестве обеспыливающей добавки применяют водные эмульсии индустриальных масел и мазута.

Рекомендации по применению

Тройники в минераловатной изоляции рекомендованы к применению при прокладке тепловых сетей с максимальной температурой теплоносителя до 6500С. В случае применения защитной полиэтиленовой оболочки максимальная температура теплоносителя может понижаться и зависит от толщины используемой минеральной ваты. Толщина минеральной ваты рассчитывается на основании СНиП 41-03-2003 и СП 41-103-2000.

В соответствии с СП 41-105-2002 п 4.3 марка стали тройника выбирается на основании внешней расчетной температуры:

  • до -300С ст 10, ст 20 и Ст3сп5 (углеродистая ГОСТ 380 и 1050);
  • до -400С сталь 17ГС, 17Г1С, 17Г1СУ (низколегированная ГОСТ 19281-89);
  • до -500С сталь 09Г2С (низколегированная ГОСТ 19281-89).

Толщина стенки стального тройника должна соответствовать толщине стенок несущей стальной трубы.

Как правильно выбрать?

В случае если тройники в изоляции из минеральной ваты присутствуют в сети, проложенной подземным способом, то данные тройники должны иметь полиэтиленовую защитную оболочку. Если тройники присутствуют в сети, которая прокладывается надземным способом, либо в зданиях, туннелях, в проходных каналах или иных сооружениях, тогда при производстве тройников должна быть использована оцинкованная стальная оболочка. Толщина изоляции должна определяться по СНиП 41-03-2003 и СП 41-103-2000. Тип несущей трубы и марка стали, используемая при производстве тройников, должны определяться проектом и зависит, в том числе, от температур окружающего воздуха, активности эксплуатации, назначения и агрессивности внешней среды. Толщины стенок стальных тройников должны рассчитываться в соответствии с СП 41-105-2002 на основании РД 10-400-01.

Транспортировка

Транспортировка тройников в минеральной вате должны соответствовать рекомендациям заводов-производителей. Тройники перевозят автомобильным, железнодорожным и водным транспортом в соответствии с правилами перевозки, обеспечивающими сохранность изоляции.

Погрузочно-разгрузочные работы осуществляют при температуре не ниже:

  • минус 18 °С – для тройников с полиэтиленовой оболочкой;
  • минус 50 °С – для тройников с оцинкованной оболочкой.

Для погрузки и разгрузки тройников следует применять специальные траверсы и мягкие полотенца шириной 50—200 мм. Не допускается использовать цепи, канаты и другие грузозахватные устройства, вызывающие повреждение изоляции. Допускается использование торцевых захватов со специальными траверсами. Строго запрещается сбрасывание, скатывание, соударение тройников и волочение по земле. Укладку тройников в транспортные средства необходимо производить ровными рядами не допуская их повреждений

Хранение

Хранение тройников в минераловатной изоляции должно соответствовать рекомендациям заводов-производителей. Изолированные тройники должны храниться на ровных горизонтальных площадках, очищенных от камней и других посторонних предметов, которые могут привести к повреждению оболочки. Допускается укладка тройников меньшего диаметра на тройники большего диаметра. Изолированные тройники при хранении на открытом воздухе должны быть защищены от воздействия прямых солнечных лучей (в тени, под навесом или покрыты рулонными материалами). Торцы стальных тройников должны быть защищены от проникновения влаги и посторонних включений. Складирование, хранение и монтаж тройников в местах, подверженных затоплению водой, не допускается.

Контроль качества, гарантия и срок эксплуатации

Контроль качества тройников в изоляции из минеральной ваты подразделяется на несколько этапов:

  • приемосдаточные испытания стальных труб, на основании которых производятся тройники, отделом технического контроля (ОТК) предприятиями-изготовителями стальных труб;
  • входной контроль сырья ОТК завода-производителя;
  • при необходимости, по требованию заказчика, входной контроль сырья теплоэнергетическими эксплуатационными организациями;
  • приемосдаточные испытания готовой продукции ОТК завода-производителя;
  • испытания тройников в минераловатной изоляции после осуществления монтажа подрядными организациями.

Контроль качества за стальной трубой, из которой производятся тройники, лежит непосредственно на заводе-изготовителе данной трубы. Требования к качеству стальных тройников предъявляется в проекте. Ниже приводятся основные типовые и приемосдаточные испытания:

  • гидравлические испытания;
  • визуальный осмотр;
  • измерения на соответствия предельных отклонений, овальности;
  • измерения на соответствие формы кромки;
  • измерения на растяжение;
  • измерения на ударный изгиб;
  • измерения на ударную вязкость.

Контроль качества и испытания минеральной ваты должны соответствовать ГОСТ 4640-2011. Приемосдаточные испытания прочего сырья производятся ОТК заводами-производителями данного сырья на основании соответствующих ГОСТ и прочей нормативной документации.

Компания производитель тройников в минераловатной изоляции должен обеспечить входной контроль сырья, из которого производятся тройники в минеральной вате.

Также, при необходимости, входной контроль сырья могут осуществлять эксплуатирующие тепловую трассу теплоэнергетические компании. Т.е. речь идет о тех организациях, которым в последствие перейдет на баланс данные тройники в минераловатной изоляции. Подобный контроль качества осуществляется по согласованию с заказчиком готовой продукции.

После производства тройников в минеральной вате ОТК завода производителя обязан произвести приемосдаточные испытания данных тройников. Такие испытания заблаговременно согласовываются с заказчиком данной продукции.

После прохождения контроля на заводе-производителе, данные изделия доставляются непосредственно к месту монтажа. Здесь происходит контроль тройников до монтажа трассы. Данный контроль осуществляют монтажные или ремонтные организации. В рамках контроля проводится проверка соответствия тройников в минераловатной изоляции проекту, проверка аттестации персонала, проверка сварочного оборудования, контроль качества сварных материалов. В процессе монтажа осуществляется контроль технологии сварки, контроль исправления дефектов.

По завершению монтажа тройники должны подвергаться окончательным (приемочным) испытаниям, которые заключаются в следующем:

  • внешний осмотр готовой теплотрассы, включая сварные соединения;
  • неразрушающий и разрушающий контроль сварных соединений;
  • испытания давлением равным 1,25 от рабочего, но не менее 1,6 МПа.

Гарантия, срок службы (эксплуатации) тройников в минераловатной изоляции регламентируется в сертификате завода-производителя.

Монтаж

Монтаж тройников в минераловатной изоляции происходит по аналогии с монтажом тепловых сетей в ППУ изоляции. При монтаже тепловой сети из минераловатной изоляции, в которой присутствуют тройники, рекомендовано руководствоваться СНиП 3.05.03.85. Во избежание повреждений тройников в минераловатной изоляции подъем данных тройников должен производиться плавно, без рывков, раскачивания и вращения поднимаемых элементов. Запрещается перемещение тройников подтягиванием. Расстроповка установленных на место тройников в минераловатной изоляции разрешается только после надежного закрепления их постоянными или временными связями. Временное крепление установленных тройников должно обеспечивать их устойчивость и неизменяемость положения до выполнения постоянного крепления. До выполнения постоянного крепления тройников, должно быть проверено их соответствие проектному расположению и готовность монтажных сопряжений под сварку и заделку стыков. О результатах проверки делается запись в журнале монтажных работ. Сварка тройников и других элементов тепловых сетей должна происходить в соответствии с ГОСТ 16037-80. Сварка оцинкованных тройников и других элементов тепловых сетей должна происходить в соответствии с СНиП 3.05.01-85.

Вес изделия

Тройник в минераловатной изоляции с оцинкованной оболочкой
Наружный диаметр стальной трубы (мм) Толщина стенки стальной трубы (мм) Наружный диаметр оболочки (мм) Вес (кг)
57 3,5 140 15,9
76 3,5 160 21,3
89 3,5 180 25,4
108 3,5 200 29,1
133 4,0 225 37,9
159 4,5 250 51,0
219 6,0 315 85,2

Цена на продукцию

Тройник стальной в минералованой изоляции
Наружный диаметр стальной трубы (мм) Толщина стенки стальной трубы (мм) Наружный диаметр оболочки (мм) Цена с НДС руб
57 3,5 140 8167
76 3,5 160 9811
89 3,5 180 11128
108 3,5 200 12851
133 4 225 15924
159 4,5 250 22318
219 6 315 34409

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Здравствуйте. Из статьи мне не понятно какие именно тройники Вы используете в качестве стальной основы. Это тройники по ГОСТ 17376?
При производстве тройников в минераловатной изоляции мы самостоятельно делаем тройки из стальной трубы, указанной в проекте. Полуфабрикаты, произведенные по указанному ГОСТу мы не используем.
Можете ли Вы произвести тройник 108/57/89 в изоляции?
Да такое изделие мы сможем произвести. Данное изделие будет выглядеть как обычный равнопроходной тройник с наваренным переходом на одном из патрубков. Изначально сделать тройник не равнопроходным невозможно, т.к. будет нарушена технология нанесения изоляции.
