Винтовые сваи 108

Описание

Винтовые опоры диаметром 108 мм – лучшие по цене и качеству опоры для строительства бани, гаража, навеса, террасы, беседки, пешеходного моста, одноэтажных и двухэтажных сооружений.

Фундамент на винтовых опорах 108 мм не «боится» сильного ветра, снега, сезонного пучения грунта, неровности ландшафта и т.д.

Отличается стойкостью, надежностью, безопасностью, а еще простым монтажом, который осуществляется за 1 рабочий день.

Назначение

Винтовые опоры диаметра 108 мм используются для возведения деревянных построек (брус или сруб), и из пено-газо- шлакоблока.

Ввиду ограниченной грузонесущей способности винтовых свай, они не рекомендуются для возведения фундамента дома из тяжелых материалов.

Но при этом, успешно применяются:

  1. В одноэтажном/двухэтажном строительстве.
  2. Для сооружения гаража, ангара, склада.
  3. Легких террас, беседок.
  4. Заборов, ограждений.

А также, пирсов, пешеходных мостов, причалов.

Проектирование фундаментов на винтовых опорах осуществляется в соответствии предписаниями СП 24.13330.2011.

Видео

Преимущество изделий

Преимущество винтовых свай 108 мм в том, что их можно инсталлировать в любом месте с любым видом почвы, не повреждая корней деревьев, не уничтожая ухоженных газонов, монументов.

Работы выполняются независимо от погодных условий, часто без привлечения механизированной техники, что удобно, если к месту установки подъезд ограничен. Устройство фундамента из винтовых свай 108 мм не отнимет много времени, и, что важно, не требует, выравнивая рельефа площадки.

При этом винтовые сваи диаметра 108 мм:

  • Быстро погружаются в почву;
  • Могут завинчиваться вручную, без привлечения специальной техники;
  • Не имеют потребности в рытье котлованом, обкапывании;
  • Отличаются монтажом без вибрации и излишнего шума;
  • Не нарушают ландшафт участка, во время строительства;
  • Отличаются высокой надежностью;
  • Отсутствием усадки со временем;
  • Доступной ценой.

Строительство с винтовыми сваями 108 мм позволяет быстро построить дом не только на ровной площадке, но и на склоне или участке с неровным рельефом.

Конструкция

Винтовая опора диаметром 108 мм – это металлический цилиндр длиной около 30 м.

Благодаря особенной форме лопастей, что начинаются с самой острой части и заканчиваются на цилиндрической части ствола, поэтому винтовая свая легко погружается в почву.

Если большие габариты сваи не позволяют провести ручное ввинчиванием, это легко и быстро может сделать специальная техника.



Винтовые опоры производятся методом литья или путем сваривания отдельных частей.

Разновидность

Классифицируют винтовые по способу изготовления и конструктивным особенностям.

Способ изготовления:

  1. Сваривание.
  2. Литье.

Сварные опоры создаются путем соединения разных частей. Доступные и дешевые. В связи с чем, используются чаще остальных. Не отличаются высокой прочностью, поэтому для более серьезных конструкций укрепляются бетоном.

Литые винтовые сваи изготавливаются из качественного металла. Не имеют швов, каких-либо зазоров, не подвергаются коррозии и отличаются максимальной надежностью. Литые сваи выдерживают в 2 раза большую нагрузку, нежели сварные.

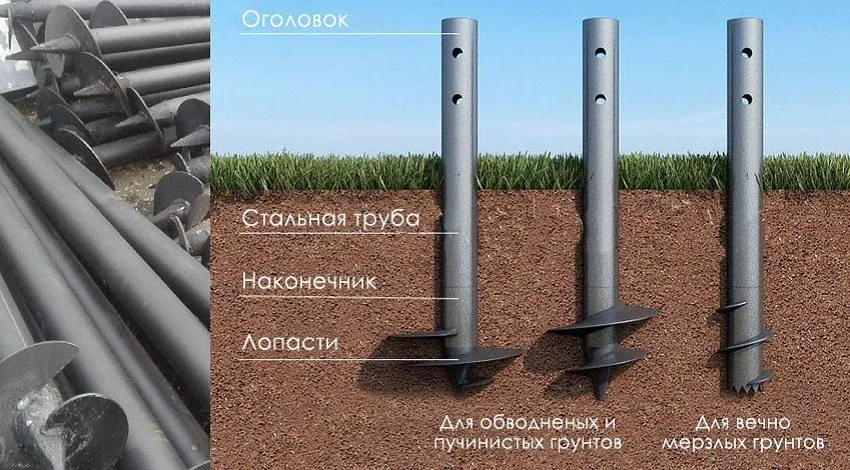

Согласно конструкции выделяют:

  1. Широколопастные сваи (одновитковые/двухвитковые).
  2. Узколопастные сваи (многовитковые/трубчатые).

Одновитковые опоры подходят для малоэтажного строительства и установки ограждений.

Двухвитковые сваи использоваться на проблемной почве. Их отличают значительные несущие способности, что позволяет возводить на них двухэтажные здания, тяжелые ограждения, гидротехнические конструкции.

Многовитковые сваи, также без особых усилий погружаются в плотный грунт и землю с каменистыми включениями.

Трубчатые сваи не имеют острия в нижней части цилиндра, как все другие виды опор.

По сути – это просто открытая труба, что в процессе внедрения заполняется землей. Используются трубчатые изделия для установки опор в постоянно промерзающий грунт.

Размер

Размерный ряд, который предлагает компания «ТеплоЭнергоПласт» включает винтовые опоры диаметром от 57 мм до 108 мм.

Каждая свая имеет допустимый предел нагрузки, поэтому опоры подбираются для постройки индивидуально, исходя из ее расчетных размеров и предполагаемого веса.

Характеристики

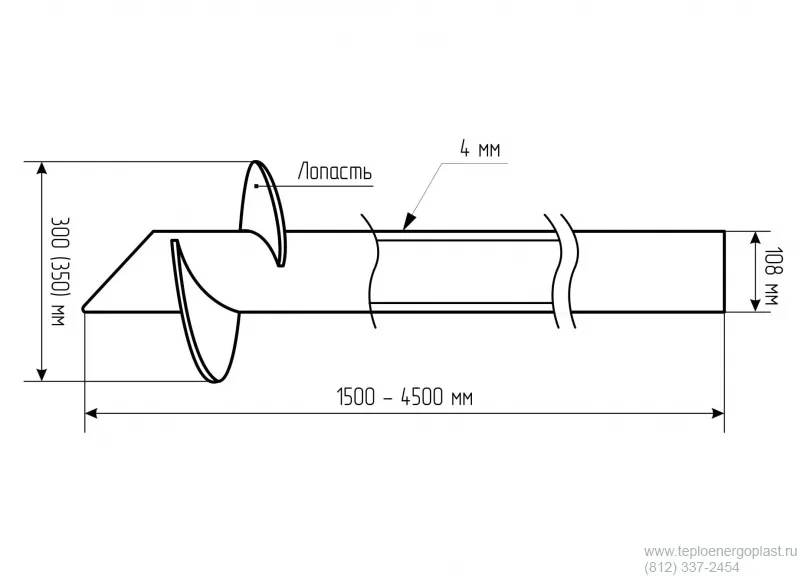

Технические характеристики винтовых свай 108 мм:
Толщина стенки 4,0 мм
Диаметр лопасти 300 мм
Толщина лопасти 5,0 мм
Несущая способность до 6 000 кг
Длина ствола от 1500 до 5000 мм
Цена от 1200 до 3000 руб.

Вес

Винтовая свая 108 мм
Диаметр сваи (мм) Длина ствола (мм) Толщина стенки сваи (мм) Вес (кг)
108 1500 4,0 18,8
108 1650 4,0 20,4
108 1800 4,0 21,9
108 2000 4,0 24,0
108 2500 4,0 29,1
108 3000 4,0 34,2
108 3500 4,0 39,4
108 4000 4,0 44,5
108 4500 4,0 49,6
108 5000 4,0 54,5

Материалы

Обычно винтовая свая изготавливается из высокопрочного металла, состоит из наконечника с лопастью или многовитковой спирали и трубчатого ствола. Однако по материалу, кроме стали, винтовые сваи 108 мм, также бывают деревянными, бетонными, железобетонными.

Рекомендации по применению

108-миллиметровые сваи – лучшее решение для:

  • Тяжелых конструкций;
  • Одноэтажного/двухэтажного дома бревенчатого сруба;
  • Газобетонных сооружений;
  • Теплицы, ангара, гаража.
Включая пирсы, причалы, пешеходные мосты.

Для реконструкции деревянных домов чаще всего используют именно винтовые опоры диаметром 108 мм.


Как правильно выбрать


Чтобы правильно выбрать винтовые сваи нужно, прежде всего, учитывать:

  1. Вид почвы.
  2. Уровень влажности.
  3. Уровень промерзания почвы.
  4. Обустройство территории (наличие/отсутствие рядом скульптур, памятников, деревьев и т.д.).
  5. Определение несущей способности сооружения.

И только после этого внимание стоит уделить внимание материалу винтовых свай, их длине, виду наконечника и диаметру лопастей.

Транспортировка

В первую очередь при транспортировке винтовых опор необходимо сохранить цельность противокоррозионной обивки. Поэтому при погрузке дно кузова или умягчают или укладывают на два деревянных брусья, способные амортизировать тряску во время перемещения.

Если размер винтовых опор больше 5 м, - нужно воспользоваться услугами логистики.

Хранение

Ввиду того, что компания «ТеплоЭнергоПласт» гарантирует срок службы винтовых свай больше 50-ти лет в условиях эксплуатации в водной и кислой среде - сваям, находящимся в защищенном помещении ничего в принципе, не может угрожать.

К тому же:

  1. Перед покраской сваи проходят грунтование.
  2. Винтовые сваи 108 мм укладываются на специальные поддоны, что исключает механические повреждения защитного слоя или их деформацию.
  3. Складское помещение «ТеплоЭнергоПласт» защищено от влаги.

Поэтому, винтовые сваи только сверху укрываются пленкой в целях защиты от пыли.

Контроль качества, гарантия и срок эксплуатации

При правильном расчете свайного поля фундамент обеспечивает высокую прочность, как минимум, на 50 лет.

Заводское изготовление и контроль качества гарантируют долговечность и полное соответствие винтовых опор заявленным параметрам.

Качество, гарантия и срок эксплуатации регламентируется стандартами:

  • СП 50-102-2003 и СНиП 2.02.03-85;
  • ГОСТ 12248-96;
  • ГОСТ 27751-88.

И другой документацией регулирующей производство и условия применения винтовых свай.

Монтаж

Устанавливают винтовые опоры вручную или при помощи гидравлических механизмов.

Самостоятельно установить винтовые сваи 108 мм можно. Но, несмотря на их простой монтаж все же следует доверить его профессионалам. Специалисты правильно исследуют участок, на котором ведется строительство, точно определят тип грунта, ознакомятся со строительным проектом и сделаю правильный выбор в пользу того или другого диаметра сваи.

По результатам исследования территории, можно точно рассчитать нужное количество свай и на какую глубину их нужно монтировать.

Квалифицированный подход к делу – гарантия того, что постройка на 108 мм сваях, простоит около 50 лет, без дополнительного ремонта и обслуживания.

При монтаже винтовых свай нужно руководствоваться ГОСТ 32867-2014, СП 70.13330.2012, СП 50-102-2003, а также соблюдать требования правил охраны труда, пожарной безопасности и охраны окружающей среды.

Цены

Винтовая свая 108 мм
Диаметр сваи (мм) Длина ствола (мм) Толщина стенки сваи (мм) Диаметр лопасти (мм) Толщина лопасти (мм) Цена (руб)
108 1500 4,0 300 5,0 1200
108 1650 4,0 300 5,0 1290
108 1800 4,0 300 5,0 1380
108 2000 4,0 300 5,0 1450
108 2500 4,0 300 5,0 1600
108 3000 4,0 300 5,0 1850
108 3500 4,0 300 5,0 2100
108 4000 4,0 300 5,0 2350
108 4500 4,0 300 5,0 2700
108 5000 4,0 300 5,0 3000

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
На что стоит обратить внимание при покупке винтовых свай?

При покупке винтовых свай нужно брать во внимание:

  • Вид постройки;

  • Диаметр опор;

  • Материал;

  • Форму лопасти;

  • Наличие/отсутствие швов на стволе (не должны быть).

А также, наличие/отсутствие антикоррозионного покрытия (обязательно должно быть).

Возможно применение винтовых свай на крутых склонах?
Установка винтовых свай на крутых склонах – это, по сути, и единственный метод возведения каких-либо построек на проблемной местности. Хоть монтаж опор на склонах и обрывах, несколько отличается от установки свай на ровных участках.
Подскажите, возможно ли использование свайно-винтового фундамента для монтажа забора с применением профнастила?
Да, так как забор из профнастила не требует объемных строительных работ, а свайно-винтовой фундамент – это одновременно, и легкая, и прочная каркасная база под любое строение в котором не используются тяжелые стройматериалы.
Какой срок службы оцинкованных винтовых свай?
Срок службы оцинкованных винтовых свай от 50 лет и выше. Если, к примеру, усовершенствовать конструкцию, заполнив «внутренности» трубы бетоном, то она может надежно прослужить свыше 100 лет.
На какой минимальной высоте можно сделать оголовок винтовой сваи от уровня земли?
Минимальная высота, на которой можно сделать оголовок винтовой опоры от уровня земли – 25 см.
