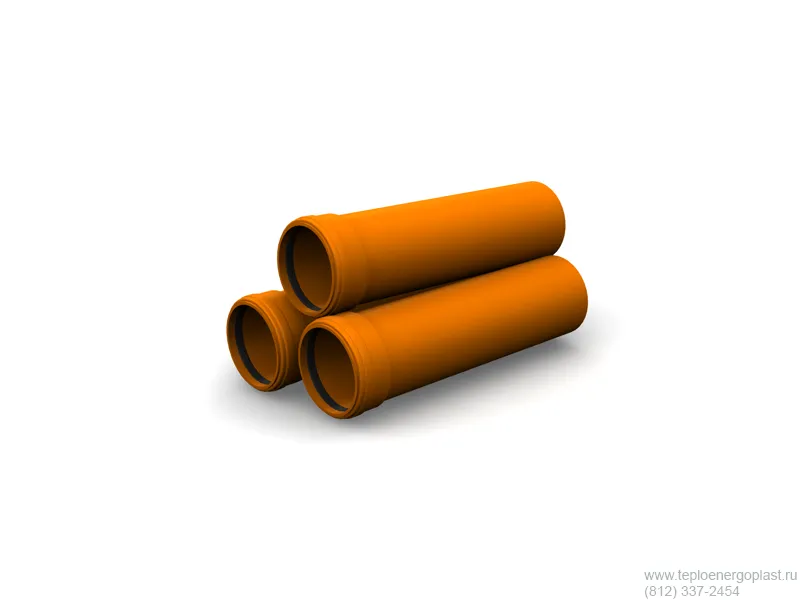

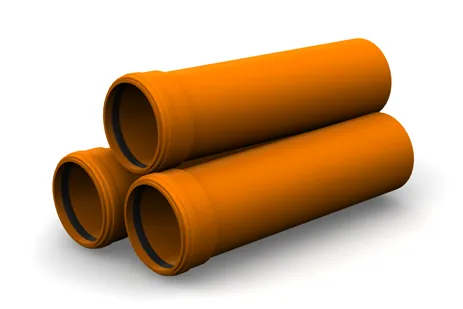

Гладкая канализация

Описание

Гладкая канализация – это составная часть водоотведения, которая предназначена для хозяйственно-бытовых вод и удаления продуктов жизнедеятельности человека. Данная канализация делится на две группы: наружная и внутренняя. Внутренняя канализация производится чаще всего из полипропилена, а наружная либо из полипропилена, либо из поливинилхлорида. Наружная канализация и фасонные элементы из непластифицированного поливинилхлорида (НПВХ) должны соответствовать ГОСТ 32413-2013. Напорная канализация – ГОСТ Р 51613-2000.

Назначение

Гладкая канализация предназначена для удаления различных бытовых продуктов, производственных отходов, а также для удаления городских, грунтовых, ливневых и прочих стоков. Канализационная система предназначена для транспортировки отходов внутри зданий и сооружений, а также на открытом пространстве, в том числе и под землей.

Преимущество изделия

Гладкая канализация, произведенная из полимеров, обладает рядом преимуществ перед своими аналогами, такими как чугун, сталь, железобетон и так далее:

  • небольшой вес изделий;
  • простота при монтаже канализации;
  • долговечность изделий;
  • более удобная эксплуатация, повышенная сопротивляемость засорам.

Конструкция

Конструкция канализационной системы представляет собой набор элементов. Основным элементом является труба. По виду соединения канализация делится на два типа:

  • раструбное соединение;
  • муфтовое соединение.

Для изменения направления или диаметра канализационной системы применятся следующие изделия:

  • отводы (в том числе и седловые);
  • тройники (в том числе под различными градусами);
  • редукторы (переходы);
  • крестовины (одноплоскостные и двухплоскостные).

Отводы и тройники в соответствии с п 4.4 ГОСТ 32413-2013 обычно поставляются следующей градусности: 150, 300, 450, 670 30’, от 870 30’ до 900.

Также канализационная система комплектуется следующими фитингами:

  • ревизия;
  • муфта надвижная;
  • муфта защитная;
  • переход на чугун или сталь;
  • заглушка;
  • обратный клапан;
  • раструб.

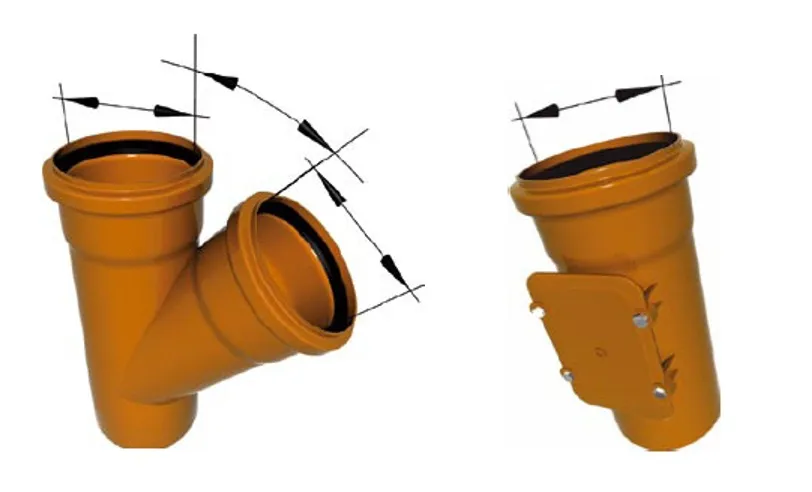

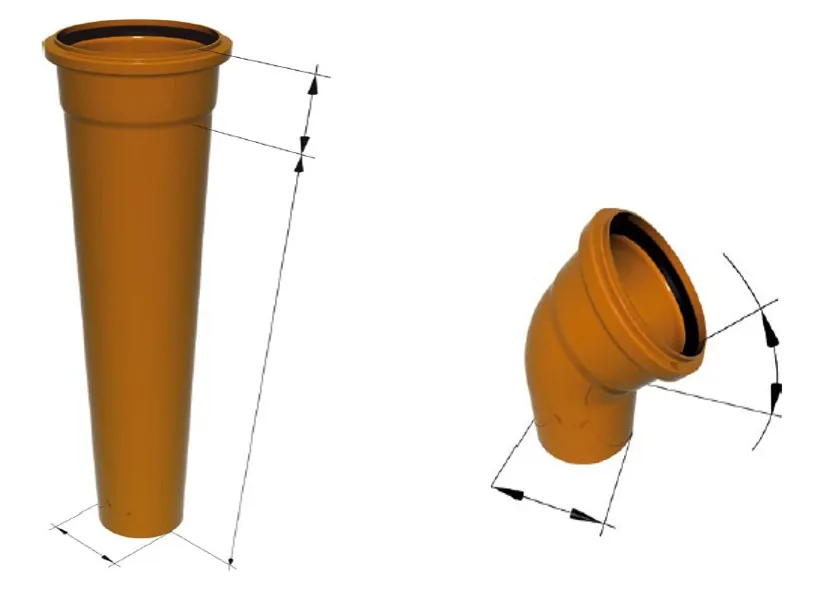

На рисунке 1 представлены основные элементы канализационной системы: труба, отвод, тройник и ревизия.


Рисунок 1

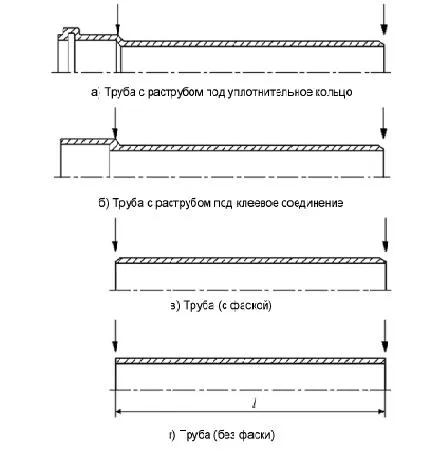

На рисунке 2 представлены четыре вида пластиковых канализационных труб. Длина труб l – называется эффективная длина.


Рисунок 2

Разновидность

Канализация классифицируется по нескольким признакам. По целям канализация делится на три группы:

  • внутренняя канализация – система сбора стоков внутри зданий и сооружений;
  • наружная канализация – система сборов стоков от зданий и сооружений; доставка их к местам очистки или сброса;
  • система очистки стоков.

По собирательным стокам канализация делится на следующие виды:

  • бытовая (хозяйственно-фекальная) канализация (К1);
  • дождевая канализация (К2);
  • производственная канализация (К3).

По материалу гладкая полимерная канализация бывает:

  • полипропиленовая (ПП);
  • полиВинилХлоридная (ПВХ).

По способу перемещения субстанции делится на следующие виды:

  • безнапорная (субстанция перемещается вследствие естественного уклона грунта);
  • напорная (субстанция перемещается за счет давления, нагнетаемого насосом).

Размеры

Линейка диаметров канализационных труб следующая:

  • для внутренней канализации: 32, 40, 50, 75, 110 мм;
  • для наружной канализации: 110, 160, 200, 250, 315, 400, 500 и т д. Иногда в линейке также присутствует 180 диаметр.

Также канализационная система характеризуется толщиной стенки. Так как толщина стенки трубы зависит от ее диаметра, то принято использовать понятие класс жесткости. Существуют следующие классы жесткости: SN2, SN4, SN8 и SN16. Стандартным классом жесткости считается SN4.

Характеристики

По способу перемещения субстанции канализация делится на следующие виды: напорная и безнапорная (самотечная). Напорная канализация характеризуется давлением субстанции. Обычно напорная ПВХ канализация характеризуется следующей линейкой давления: 6,3, 8, 10, 12,5, 16 атмосфер. В зависимости от глубины залегания канализация характеризуется понятием класс жесткости. Для гладкой канализации существует четыре класса жесткости: SN2, SN4, SN8 и SN16 (кН/м2). Чем больше класс жесткости, тем толще стенка у канализации. Характеристики безнапорной канализации из НПВХ должны соответствовать п 5.1 ГОСТ 32413-2013. Предел прочности ПВХ канализации при растяжении достигает 50 МПа, при изгибе до 120 МПа. ПП канализация характеризуется модулем упругости при изгибе до 11900 кгс и пределом текучести при растяжении до 350 кгс/см2. Самая современная технология производства полимерных труб является технология трехслойного литья со стенкой, имеющей внутренний вспененный слой (ГОСТ Р 54475-2011 тип А1)

Материалы

Полимерная гладкая канализация чаще всего производится из полипропилена (ПП) и поливинилхлорида (ПВХ). Одним из достоинств данных полимеров является их самозатухание при возгорании. ПВХ является негорячим из-за атомов хлора, ПП из-за антипиренов. Тем не менее, при горении ПВХ выделяет фосген, хлороводород и диоксины. Данные вещества являются вредными для человека. По этой причине ПВХ используется при производстве наружной канализации, ПП – при производстве внутренней. Верхний порог выдерживаемых температур для ПВХ +600С, для ПП +950С.

Рекомендации по применению

Вследствие своей негорючести и безвредности при высоких температурах по пожарной безопасности внутренняя канализация может производиться только из полипропилена. Наружная канализация может быть как ПП, так и ПВХ. Чаще всего наружная канализация имеет рыжий цвет, внутренняя канализация – серый. В последнее время все чаще отказываются от ПВХ в пользу ПП при прокладке наружной канализации. Как правило, вследствие финансово-экономического обоснования, применяется безнапорная самотечная канализация. В тех случаях, когда невозможно применять безнапорную канализацию по различным причинам, используют напорную. Давление, нагнетаемое в данной канализации, рассчитывается проектом.

Как правильно выбрать?

В таблице 1 рассмотрены основные примеры выбора класса жесткости канализации в зависимости от грунта, материала засыпки, глубины залегания и наличия нагрузок.

Наличие нагрузки

Материал засыпки

Минимальная жесткость труб SN (кН/м)

Глубина залегания до 3 м

Глубина залегания от3 до 6 м

Плотный грунт

Плотная глина

Рыхлая глина

Плотный грунт

Плотная глина

Рыхлая глина

Отсутствие нагрузок от транспорта

Местный грунт

2

4

8

4

8

16

16

Песок и мелкодисперсный гравий

2

4

8

4

4

8

Галька, щебень

2

-

-

4

-

-

Проезжая часть с малой интенсивностью движения

Местный грунт

4

4

8

4

8

16

Песок и мелкодисперсный гравий

4

4

4

4

4

8

Галька, щебень

4

-

-

4

-

-

Магистральные дороги с интенсивным движением

Местный грунт

8

-

-

8

-

-

Песок и мелкодисперсный гравий

8

8

8

8

8

8

Галька, щебень

8

-

-

8

-

-

Таблица 1

Максимальная глубина залегания канализационных ПВХ труб в зависимости от класса жесткости следующая:

  • SN2 - с глубиной укладки до 1м;
  • SN4 - с глубиной укладки до 6м;
  • SN8 - с глубиной укладки до 8м.

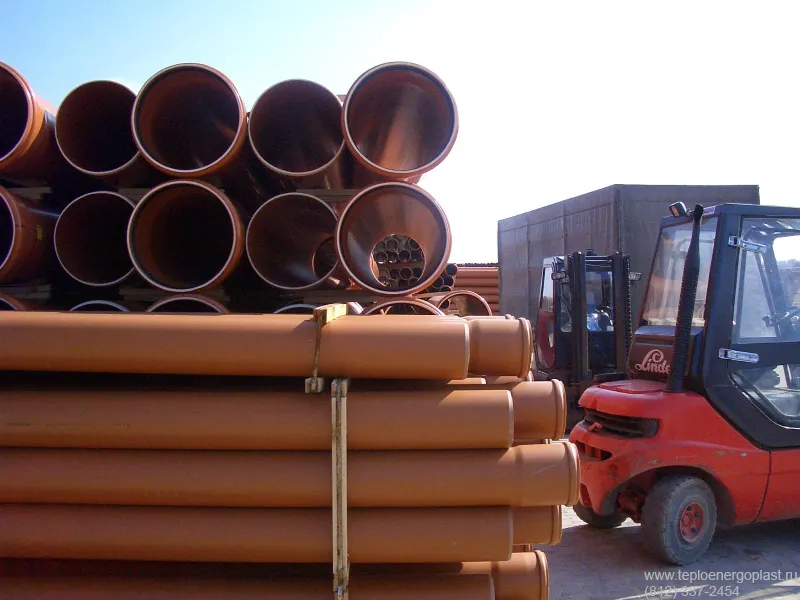

Транспортировка

Транспортировка канализационных полимерных труб осуществляется любым видом транспорта, в соответствии с правилами перевозки грузов и разделом 9 ГОСТ 32413-2013, предназначенных для данного вида транспорта. Погрузку и разгрузку пластиковых труб следует совершать так, чтобы исключить возможность их механического повреждения. Подготовленные к погрузке связки канализационных труб перемещают вилочным автопогрузчиком или специальным подъемным механизмом с применением широких строп. На дне кузова грузового автомобиля должны быть уложены прокладки, которые поддерживают груз по всей его длине. При разгрузке категорически запрещается сбрасывать трубы с грузового автомобиля или поднимать их за один конец. Фасонные изделия перевозят рассортированными по диаметрам и номенклатуре.

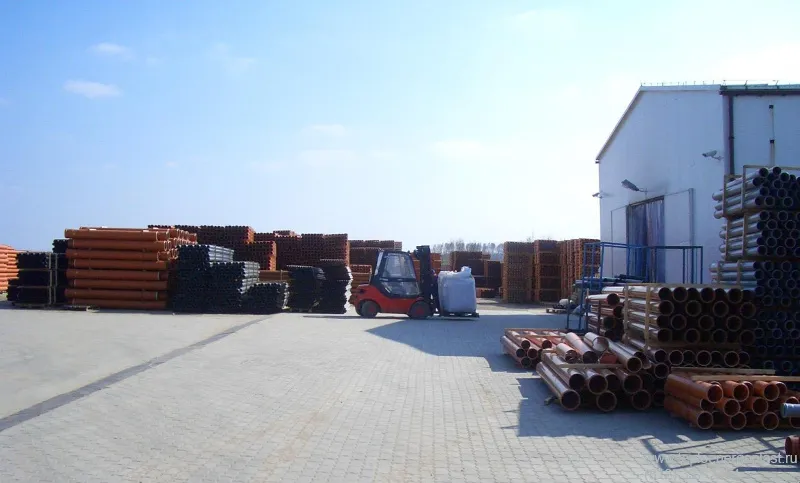

Хранение

Хранение канализационных труб должна соответствовать разделу 9 ГОСТ 32413-2013. Канализационные трубы укладывают штабелем на горизонтальное, ровное основание. Высота единичного штабеля не должна превышать 2 м при длительном хранении и не более 3м при кратковременном. При укладке труб следует обеспечить устойчивость штабеля, для того, чтобы предотвратить раскатывание труб. Пластиковые трубы допускается хранить на открытом воздухе, но при условии, что они не будут подвержены воздействию прямых солнечных лучей. В помещении следует располагать трубы на расстоянии не менее 1м от любых нагревательных приборов. Не скрепленные трубы следует укладывать для хранения попеременно гладким и раструбным концами. Фасонные изделия хранят рассортированными по диаметрам и номенклатуре.

Контроль качества, гарантия и срок эксплуатации

Контроль качества наружной ПВХ канализации должен соответствовать ГОСТ 32413-2013. Правила приемки должны соответствовать разделу 7 настоящего ГОСТ, методы контроля – разделу 8. В соответствии с п 11.2 ГОСТ 32413-2013 гарантийный срок наружной ПВХ канализации должен составлять 2 года при соблюдении правил транспортировки и хранения. Срок эксплуатации регламентирует завод-изготовитель.

Монтаж

Нормы проектирования внутренней канализации регламентируются СП 30.13330.2012 на основании СНиП 2.04.01-85. Нормы проектирования наружной канализации регламентируются СП 32.13330.2012 на основании СНиП 2.04.03-85. При подготовке к монтажу трубы запрещается перемещать волоком по земле. В виду своего малого веса трубы укладываются в ручную. Трубы большого диаметра допускается укладывать с помощью грузоподъемных петель или траверсы. Количество петель должно быть не менее двух. В соответствии с пунктом 10.2 ГОСТ 32413-2013 в качестве клеящего вещества применяется клей-растворитель, установленный изготовителем труб или фасонных частей.

Вес изделия

Труба канализационная ПВХ (кг) в зависимости от длины (м)
Труба ПВХ (мм) Толщ (мм) кг/м
0,5 1,0 2,0 3,0 6,0
110 3,20 1,20 0,60 1,20 2,40 3,60 7,20
160 4,00 2,30 1,15 2,30 4,60 6,90 13,80
200 4,90 3,60 1,80 3,60 7,20 10,80 21,60
250 6,20 5,00 2,50 5,00 10,00 15,00 30,00
315 7,70 8,14 4,07 8,14 16,28 24,42 48,84
400 9,80 13,20 6,60 13,20 26,40 39,60 79,20
500 12,30 20,79 10,40 20,79 41,58 62,37 124,74

Цена на продукцию

Труба гладкая наружная канализация с раструбом
Pазмеры Цена с НДС руб
110/03,2/0500 мм SN 8 #ССЫЛКА!
110/03,2/1000 мм SN 8 #ССЫЛКА!
110/03,2/2000 мм SN 8 #ССЫЛКА!
110/03,2/3000 мм SN 8 #ССЫЛКА!
110/03,2/6000 мм SN 8 #ССЫЛКА!
160/04,0/0500 мм SN 4 #ССЫЛКА!
160/04,0/1000 мм SN 4 #ССЫЛКА!
160/04,0/2000 мм SN 4 #ССЫЛКА!
160/04,0/3000 мм SN 4 #ССЫЛКА!
160/04,0/4000 мм SN 4 #ССЫЛКА!
160/04,0/6000 мм SN 4 #ССЫЛКА!
200/04,9/0500 мм SN 4 #ССЫЛКА!
200/04,9/1000 мм SN 4 #ССЫЛКА!
200/04,9/2000 мм SN 4 #ССЫЛКА!
200/04,9/3000 мм SN 4 #ССЫЛКА!
200/04,9/4000 мм SN 4 #ССЫЛКА!
200/04,9/6000 мм SN 4 #ССЫЛКА!
250/06,2/2000 мм SN 4 #ССЫЛКА!
250/06,2/3000 мм SN 4 #ССЫЛКА!
250/06,2/6000 мм SN 4 #ССЫЛКА!
315/07,7/2000 мм SN 4 #ССЫЛКА!
315/07,7/3000 мм SN 4 #ССЫЛКА!
315/07,7/6000 мм SN 4 #ССЫЛКА!
400/09,8/2000 мм SN 4 #ССЫЛКА!
400/09,8/3000 мм SN 4 #ССЫЛКА!
400/09,8/6000 мм SN 4 #ССЫЛКА!
500/12,3/3000 мм SN 4 #ССЫЛКА!
500/12,3/6000 мм SN 4 #ССЫЛКА!

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Какой материал Вы посоветуете для прокладки канализационных систем на территории садоводческого товарищества?
Существует несколько видов материалов, используемых при прокладке канализационных систем. Самые распространенные виды материалов это Полипропилен, Поливинилхлорид, Чугун, Сталь, Железобетон,  Стеклопластик. Наиболее экономически выгодным материалом с точки зрения наших специалистов является ПП канализация, хотя необходимо смотреть проект (нагрузки, глубина залегания и прочее).
У нас планируется прокладка канализации под детской площадкой на глубине 1,7 м. Почва: верхний слой ПГС глубиной до 0,7 метра. Глубже – глина. Какой жесткости необходима канализация на данном участке?
По расчетам нашего технического отдела, в зависимости от плотности глины, можно использовать два вида класса жесткости. Если глина рыхлая, то класс жесткости SN 8, если глина плотная, то достаточно класс жесткости SN 4.
Можно ли под проезд автомашин в сточную канаву положить канализационную трубу из ПВХ максимального класса жёсткости вместо железобетонной?
Необходимо смотреть проект, глубину залегания, материал засыпки, свойства грунта. Скорее всего, глубина залегания данной трубы будет не большое, засыпного грунта – минимальное количество, а нагрузка – высокая. В таком случае, лучше всего использовать полипропиленовую корругированную гофрированную канализационную трубу.
