Тройник сварной ПНД
- Определение
- Основные характеристики и свойства сварных тройников из ПНД
- Конструкция и размеры сварного сегментного тройника в ПНД
- Свойства сварных сегментных тройников ПНД
Определение
Тройник сварной ПНД – фитинг сегментного типа, который предназначен для разделения или слияния потоков вещества, проходящего по трубам из полиэтилена низкого давления. Иначе, его еще называют тройник ПНД сегментный или тройник ПНД секционный.
Основные характеристики и свойства сварных тройников из ПНД
Тройники сварные ПНД подразделяются на: равнопроходные и неравнопроходные. Тройник неравнопроходного типа состоит из равнопроходного тройника и перехода на малом патрубке. Для изготовления тройника используется ПНД марки ПЭ 80 и ПЭ 100. По согласованию с заказчиком патрубки тройника могут содержать фланцы и втулки под них. Это позволяет организовать соединение тройника с запорной арматурой.

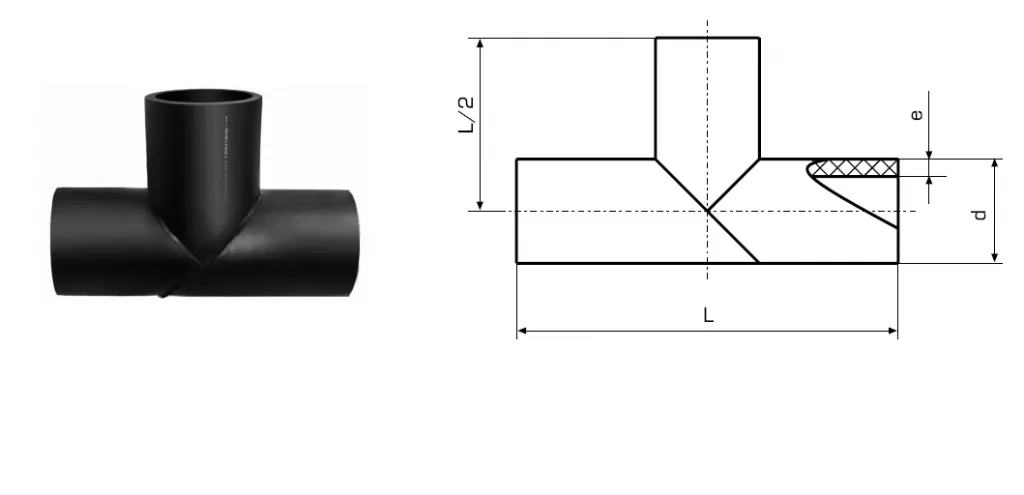

Конструкция и размеры сварного сегментного тройника в ПНД
Ниже приводятся размеры и масса (m) равнопроходных сварных ПНД тройников ПЭ 100 SDR 17 и SDR 11 от 90 до 315 диаметра:
|
ПЭ-100 |
SDR 11 (PN 16 *105Па) |
SDR 17 (PN 10 *105 Па) | ||||
|
d (мм) |
L (мм) |
e (мм) |
m (кг) |
e (мм) |
m (кг) | |
|
90 |
520 |
8.2 |
1,58 |
5.4 |
1,09 | |
|
110 |
540 |
10.0 |
2,42 |
6.6 |
1,65 | |
|
125 |
570 |
11.4 |
3,30 |
7.4 |
2,23 | |
|
140 |
590 |
12.7 |
4,23 |
8.3 |
2,87 | |
|
160 |
610 |
14.6 |
5,67 |
9.5 |
3,84 | |
|
180 |
630 |
16.4 |
7,34 |
10.7 |
4,98 | |
|
200 |
650 |
18.2 |
9,28 |
11.9 |
6,28 | |
|
225 |
660 |
20.5 |
11,80 |
13.4 |
8,00 | |
|
250 |
690 |
22.7 |
15,00 |
14.8 |
10,20 | |
|
280 |
710 |
25.4 |
19,10 |
16.6 |
13,00 | |
|
315 |
1200 |
28.6 |
43,00 |
18.7 |
29,20 | |
Свойства сварных сегментных тройников ПНД
Сварные тройники из полиэтилена низкого давления обладают высокой стойкостью к агрессивным химическим средам, хорошо переносят перепады температур и химические деформации. Не окисляются, не ржавеют и не разлагаются со временем. Срок службы тройников достигает 50 лет.
