Тройник с шаровым краном воздушника в ППУ изоляции
- Определение
- Конструкция тройника с шаровым краном воздушника в ППУ изоляции
- Размеры тройника с шаровым краном воздушника в ППУ изоляции приведены в следующей таблице:
Определение
Тройник с шаровым краном воздушника в ППУ изоляции – элемент теплосети, который выпускается на основании ГОСТ 30732-2006 и предназначен для обеспечения контролируемого спуска теплоносителя или воздуха, имеющегося в системе.
Конструкция тройника с шаровым краном воздушника в ППУ изоляции
Конструкция тройника данного типа регламентируется пунктом В.6 ГОСТ 30732-2006.

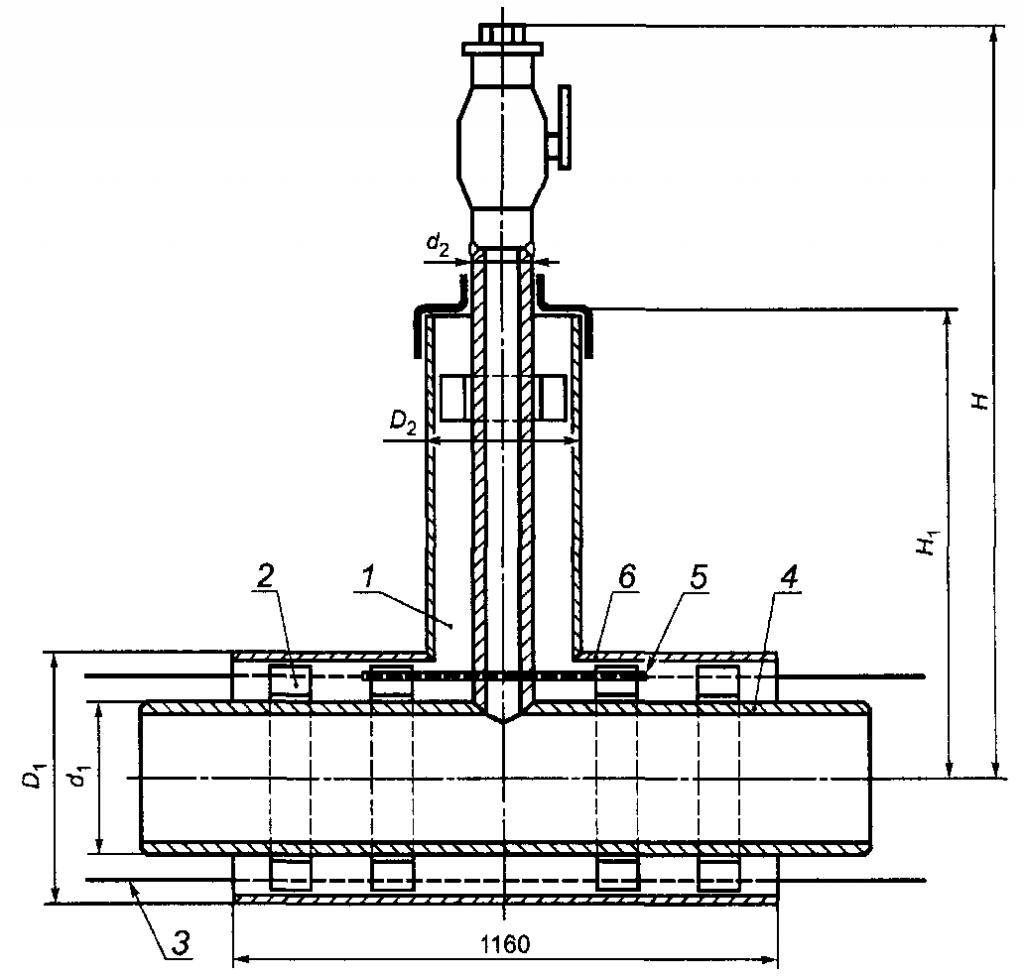

1 — изоляция из ППУ; 2 — центрирующая опора; 3 — проводник—индикатор СОДК; 4 — стальная труба; 5 — электроизоляционная трубка (для труб со стальной оболочкой); 6 — оболочка
Размеры тройника с шаровым краном воздушника в ППУ изоляции приведены в следующей таблице:
В миллиметрах
|
d1 |
d2 |
H |
H1 |
d1 |
d2 |
H |
H1 |
|
32 |
25 |
541 |
361 |
325 |
32 |
690 |
510 |
|
38 |
25 |
544 |
364 |
426 |
32 |
740 |
560 |
|
45 |
25 |
548 |
368 |
530 |
50 |
790 |
610 |
|
50 |
32 |
554 |
375 |
630 |
50 |
840 |
660 |
|
76 |
32 |
560 |
380 |
720 |
50 |
870 |
685 |
|
89 |
32 |
570 |
390 |
820 |
50 |
940 |
755 |
|
108 |
32 |
580 |
400 |
920 |
50 |
985 |
805 |
|
133 |
32 |
595 |
425 |
1020 |
50 |
1035 |
855 |
|
159 |
32 |
605 |
425 |
1220 |
50 |
1135 |
955 |
|
219 |
32 |
635 |
455 |
1420 |
50 |
1235 |
1055 |
|
273 |
32 |
665 |
480 |
|
|
|
|
Защитная оболочка изделия может быть стальной либо полиэтиленовой. Параметры наружного диаметра тройника в ППУ изоляции могут варьироваться от 32 до 1420 мм. Диаметр, ГОСТ, марка стали, толщина стенки стальной трубы, толщина изоляции и тип защитной оболочки должны соответствовать аналогичным параметрам прямых участков трубопровода. Обязательным элементом тройников в изоляции ППУ должны быть проводники ОДК. Данный тройник чаще всего используется для монтажа тепловых камер и устанавливается рядом с запорной арматурой.
