Промежуточный элемент в ППУ изоляции (элемент трубопровода с кабелем вывода)

Оглавление

Определение

Промежуточный элемент в ППУ изоляции (элемент трубопровода с кабелем вывода) –фасонное изделие, которое изготавливается на основании ГОСТ 30732-2006,предназначенное для вывода сигнального медного провода системы ОДК на прямом участке тепловой сети и соединения с кабелем, идущего на терминал системы ОДК.

Конструкция элемента трубопровода с кабелем вывода

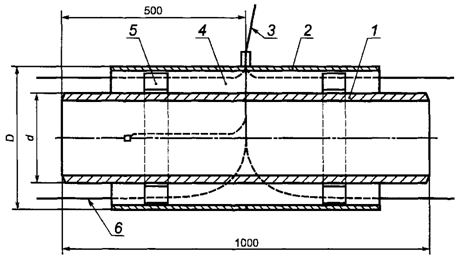

Конструкция элемента трубопровода с кабелем вывода в ППУ изоляции должна соответствовать пункту В.10 ГОСТ 30732-2006:


1 — стальная труба; 2 — оболочка; 3 — кабельный вывод; 4 — изоляция из ППУ;

5 — центрирующая опора; 6 — проводник—индикатор СОДК

Данные фасонные изделия производятся чаще всего в полиэтиленовой, реже в стальной (оцинкованной) защитной оболочке. Параметры наружного диаметра промежуточного элемента варьируются от 32 до 1420 мм. При этом диаметр, ГОСТ, марка стали, толщина стенки трубы и толщина изоляции, а также тип защитной оболочки должны находитьсяв прямом соответствии с аналогичными параметрами прямого трубопровода. Наличие проводников, которые относятся к системе ОДК, является обязательной составляющей промежуточного элемента в ППУ изоляции.

Монтаж элементов трубопровода с кабелем вывода

Количество и тип терминалов, необходимых для обеспечения функционирования системы ОДК, напрямую зависит от протяженности трубопровода в ППУ изоляции. Это связано с техническими особенностями приборов, которые позволяют фиксировать значения на ограниченном участке.Поэтому количество используемых терминалов напрямую зависит от того, насколько разветвлена сеть, и какова ее протяженность. От данных условийсоответственно зависит и увеличение численности используемых промежуточных элементов. Нормативное количество промежуточных элементов рассчитывается, исходя из расчета: 1 элемент на участок трубопровода в 300 метров.
