Параллельный тройник в ППУ изоляции

Оглавление

Определение
Конструкция параллельного тройника в ППУ изоляции
Размеры параллельного тройника в ППУ изоляции приведены в следующей таблице:

Определение

Параллельный тройник в ППУ изоляции – фасонный элемент, который изготавливается на основании ГОСТ 30732-2006 и используется для разделения или слияния потоков вещества, идущего по трубопроводу. Отличительной особенностью данного тройника является параллельное расположение ответвления по отношению к основному потоку. Тройники подразделяются на равнопроходные и неравнопроходные.

Конструкция параллельного тройника в ППУ изоляции

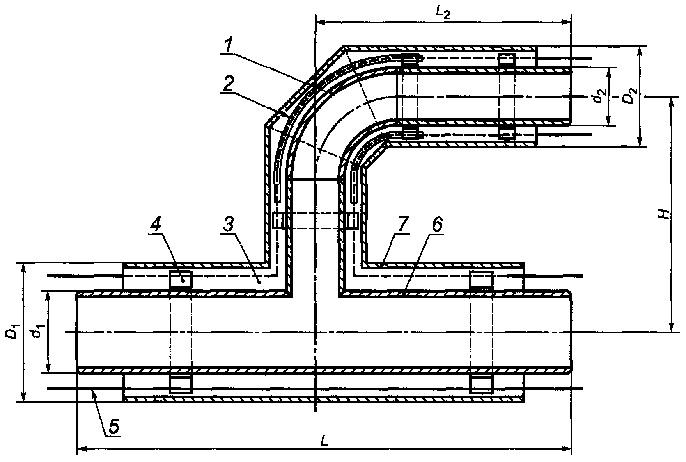

Конструкция параллельного тройника в ППУ изоляции должна соответствовать пункту В.5 ГОСТ 30732-2006:

1 — стальной отвод; 2 — электроизоляционная трубка (для труб со стальной оболочкой); 3 — изоляция из ППУ; 4 — центрирующая опора; 5 — проводник—индикатор системы ОДК; 6 — стальная труба; 7 — оболочка

Размеры параллельного тройника в ППУ изоляции приведены в следующей таблице:

В миллиметрах

d2	d1	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020	1220	1420
d2	L	1200	1200	1200	1200	1300	1300	1300	1300	1400	1400	1800	1800	1900	2000	2000	2000	2000	2100	2100	2400	2700
32	L2	700	700	700	700	700	700	700	700	700	700	700	700	700
32	H	275	275	275	283	293	303	313	325	338	370	413	438	493
38	L2		700	700	700	700	700	700	700	700	700	700	700	700
38	H		275	275	283	293	303	313	325	338	370	413	438	493
45	L2			700	700	700	700	700	700	700	700	700	700	700
45	H			275	283	293	303	313	325	338	370	413	438	493
57	L2				700	700	700	700	700	700	700	700	700	700
57	H				290	300	310	320	333	345	378	420	445	500
76	L2					700	700	700	700	700	700	700	700	700	700
76	H					310	320	330	343	355	388	430	455	510	585
89	L2						700	700	700	700	700	700	700	700	700	700
89	H						330	340	353	365	398	440	465	520	595	640
108	L2							700	700	700	700	700	700	700	700	700	700
108	H							350	363	375	408	450	475	530	605	650	700
133	L2								800	800	800	800	800	800	800	800	800	800
133	H								375	388	420	463	488	543	618	663	713	763
159	L2									800	800	800	800	800	800	800	800	800	800
159	H									405	435	475	500	555	630	675	725	775	825
219	L2										800	800	800	800	800	800	800	800	800	800
219	H										565	608	633	688	763	808	858	908	958	1008
273	L2											1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
273	H											650	675	730	805	850	900	950	1000	1050	1150
325	L2												1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
325	H												713	763	830	875	925	975	1025	1075	1175	1275
426	L2													1200	1200	1200	1200	1200	1200	1200	1200	1200
426	H													913	985	1030	1080	1130	1180	1230	1330	1430
530	L2														1200	1200	1200	1200	1200	1200	1200	1200
530	H														1160	1205	1255	1305	1355	1405	1505	1605
630	L2															1200	1200	1200	1200	1200	1200	1200
630	H															1250	1300	1350	1400	1450	1550	1650
720	L2																1200	1200	1200	1200	1200	1200
720	H																1500	1550	1600	1650	1850	1950
820	L2																	1200	1200	1200	1200	1200
820	H																	1800	1850	1900	2000	2100
920	L2																		1300	1300	1300	1300
920	H																		2000	2050	2150	2250
1020	L2																			1300	1300	1300
1020	H																			2200	2300	2400
1220	L2																				1500	1500
1220	H																				2500	2600
1420	L2																					1700
1420	H																					2800

Возможно удлинение L трубопровода с каждой стороны на величину  L при монтаже на строительной площадке . Значения  L приведены в следующей таблице:

В миллиметрах

d2	d1	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020	1220	1420
d2	ߡL	1200	1200	1200	1200	1300	1300	1300	1300	1400	1400	1800	1800	1900	2000	2000	2000	2000	2100	2100	2400	2700
32	ߡL	20	20	20	20	70	70	70	70	120	120	320	320	370
38	ߡL		20	20	20	70	70	70	70	120	120	320	320	370
45	ߡL			20	20	70	70	70	70	120	120	320	320	370
57	ߡL				20	70	70	70	70	120	120	320	320	370
76	ߡL					60	60	60	60	110	110	310	310	360	400
89	ߡL						50	50	50	100	100	300	300	350	400	300
108	ߡL							40	40	90	90	290	290	340	390	300	250
133	ߡL								28	78	78	278	278	328	378	300	250	200
159	ߡL									65	65	265	265	315	365	300	250	200	200
219	ߡL										33	233	233	283	333	300	250	200	200	200
273	ߡL											140	140	190	240	240	240	200	200	200	200
325	ߡL												115	165	215	215	215	200	200	200	200	245
426	ߡL													110	160	160	160	160	200	200	200	245
530	ߡL														85	85	85	85	135	135	200	245
630	ߡL															40	40	40	90	90	200	245
720	ߡL																0	0	40	40	200	245
820	ߡL																	0	0	0	200	245
920	ߡL																		0	0	160	245
1020	L																			0	110	245
1220	ߡL																				0	160
1420	ߡL																					0

Изделия данного типа изготавливаются в стальной (оцинкованной) или полиэтиленовой оболочки. Наружные диаметры параллельного тройника варьируются между значениями 32 - 1420 мм. Диаметр, ГОСТ, толщина изолирующего слоя, а также вид защитной оболочки, толщина стенки трубы из стали и марка стали должны соответствовать аналогичным параметрам прямых участков трубопровода. Обязательным элементом параллельных тройников в ППУ изоляции является наличие проводников системы ОДК.
