Отвод в ППУ изоляции

Оглавление

Определение

Отвод в ППУ изоляции – фасонное изделие для тепловой сети, которое изготавливается на базе ГОСТ 30732-2006, используемое для изменения направления трубопровода тепловой сети.

Конструкция отвода в ППУ изоляции

Основу отвода в ППУ изоляции составляет отвод крутоизогнутого типа, изготовленного в соответствии с ГОСТ 17375-2001, который содержит наваренные стальные патрубки. Если диаметр изделия превышает 630 мм, допустимо применение сварных отводов. Изоляция конструкции производится согласно методике «Труба в трубе» и предусматривает использование пенополиуретана с защитной оцинкованной или полиэтиленовой оболочкой. Обязательным элементом отвода в ППУ изоляции является наличие проводников системы ОДК. Параметры ГОСТа, марка стали, а также диаметр стальной трубы, толщина изоляционного слоя, толщина стенки трубы и используемый тип защитной оболочки должны соответствовать аналогичным параметрам участков трубопровода прямого типа.

Конструкция отвода в ППУ изоляции должна соответствовать ГОСТ 30732-2006 пункту В.1

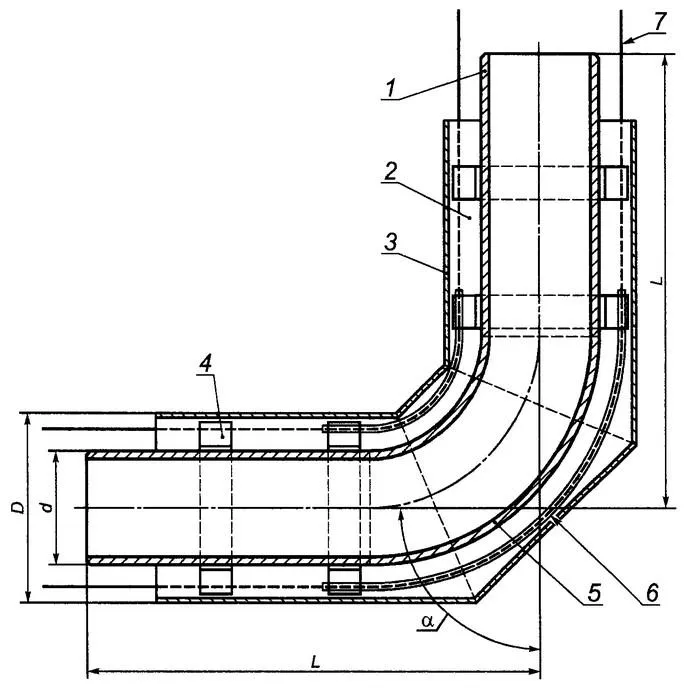

Отвод в ППУ

Примечание:
1 — стальная труба; 2 — изоляция из ППУ; 3 — оболочка; 4 — центрирующая опора; 5 — стальной отвод; 6 — электроизоляционная трубка (для труб со стальной оболочкой); 7 — проводник-индикатор системы ОДК (показан условно)

Размеры отводов приведены в следующей таблице

В миллиметрах

Наружный диаметр стального отвода d

Наружный диаметр изоляции

Угол α**

по полиэтиленовой оболочке D

по металлической оболочке D

90°

60°

45°

30°

Тип 1

Тип 2

Тип 1

L

32

125



125

1000

1000

1000

1000

38

125

125

45

125

125

57

125

140

140

76

140

160

160

89

160

180

180

108

180

200

200

133

225

250

225

159

250

280

250

219

315

355

315

273

400

450

400

325

450

500

450

1050

860

786

720

426

560

630

560

1100

889

807

734

530

710

675

1200

946

848

761

630

800

775

1200

945

848

761

1280*

1014*

911*

819*

720***

900

875

1370*

1066*

948*

843*

820***

1000

1100

975

1470*

1073*

990*

820*

920

1100

1200

1075

1570*

1132*

1032*

846*

1020

1200

1175

1620*

1189*

1022*

874*

1220

1425

1375

1820*

1304*

1105*

927*

1420

1600

1575

2020*

1420*

1188*

980*

* Сварные отводы.

** Допускается изготовление отводов с другими углами.

*** Допускается изготовление крутоизогнутых отводов по ГОСТ 17375.



Как показывается практика, отводы с длиной, соответствующей ГОСТ 30732-2006, не удобны для производства и монтажа. Поэтому завод-изготовитель, по согласованию с клиентом, может выпускать отводы с патрубками укороченного типа. При этом длина патрубков закрепляется в ТУ производителя. Помимо этого, углы отводов также могут быть различных размеров и устанавливаться по согласованию с заказчиком. Толщина изоляции отводов, которые используются для защитных оболочек из стали оцинкованной, является справочной и может изменяться в соответствии с расчетами СНиП 41-03-2003 и СП 41-103-2000.

Требования к крутоизогнутому отводу

Отвод крутоизогнутый (КЗ) в соответствии с ГОСТ 17375-2001 в 3D варианте должен изготавливаться во 2 исполнении. Отводы данного типа производятся из низколегированной либо углеродистой стали и исключают наличие швов. Методика изготовления может включать штамповку либо протяжку по сердечнику рогообразного типа. Изготовление отводов из спирально-шовных труб не допускается. Требования к отводам регламентируются ГОСТ 17375-2001 и ПБ 10-573-03.
