Определение
Отвод сварной ПНД – сегментный фитинг, произведенный из полиэтилена низкого давления, предназначенный для изменения направления трубопровода. Иначе, его еще называют отвод ПНД сегментный или отвод ПНД секционный.
Основные характеристики сварных отводов из ПНД
Отводы сварные ПНД подразделяются на двухсекционные и односекционные. При этом используется полиэтилен низкого давления марки ПЭ 80 или ПЭ 100. Отводы стандартного типа предусматривают следующие виды: 15, 30, 45, 60, 90 градусов. По согласованию с заказчиком возможно приваривание фланцев и втулок под них, если требуется соединение отвода и запорной арматуры.

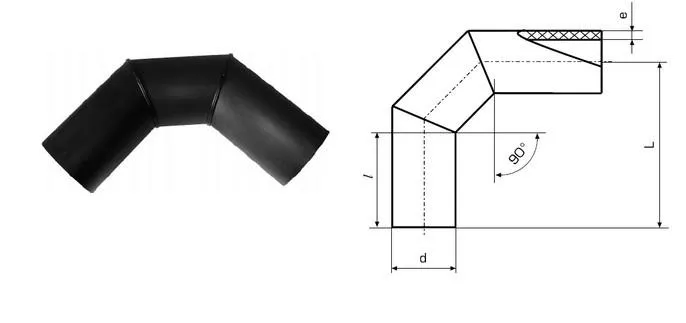

Конструкция и размеры односекционного сварного отвода в ПНД
Ниже приводятся размеры и масса m односекционных сварных ПНД отводов ПЭ 100 SDR 17 и SDR 11 от 90 до 315 диаметра:
|
ПЭ-100 |
SDR 11 (PN 16 *105 Па) |
SDR 17 (PN 10 *105 Па) | ||||
|
d (мм) |
L (мм) |
l (мм) |
e (мм) |
m (кг) |
e (мм) |
m (кг) |
|
90 |
351 |
200 |
8.2 |
1.34 |
5.4 |
0.924 |
|
110 |
361 |
200 |
10.0 |
2.05 |
6.6 |
1.40 |
|
125 |
369 |
200 |
11.4 |
2.72 |
7.4 |
1.84 |
|
140 |
376 |
200 |
12.7 |
3.46 |
8.3 |
2.34 |
|
160 |
521 |
300 |
14.6 |
6.33 |
9.5 |
4.29 |
|
180 |
531 |
300 |
16.4 |
8.15 |
10.7 |
5.53 |
|
200 |
541 |
300 |
18.2 |
10.2 |
11.9 |
6.93 |
|
225 |
554 |
300 |
20.5 |
13.2 |
13.4 |
9.00 |
|
250 |
566 |
300 |
22.7 |
16.6 |
14.8 |
11.3 |
|
280 |
702 |
350 |
25.4 |
25.5 |
16.6 |
17.2 |
|
315 |
720 |
350 |
28.6 |
33.0 |
18.7 |
22.4 |
Свойства сварных отводов ПНД
Сварные отводы из полиэтилена низкого давления обладают высокой стойкостью к агрессивным химическим средам, хорошо переносят перепады температур и химические деформации. Не окисляются, не ржавеют и не разлагаются со временем. Срок службы отводов достигает 50 лет.
