Фитинг ПНД

Фитинг ПНД - соединительная часть ПНД трубопровода, устанавливаемого для разветвления, поворотов, переходов на другой диаметр, а также при необходимости частой сборки и разборки труб.

Классификация ПНД фитингов

ПНД фитинги делятся на следующие группы в зависимости от рассматриваемого криетрия:

  • По способу монтажа и производства фитинга: электросварные, сварные, литые, компрессионные

  • По характеристикам материала: жесткие, гибкие

  • По конструктивным особенностям: разъемные, неразъемные.

По номенклатуре выделяют следующие основные ПНД фитинги:

  • Отвод

  • Муфта

  • Переход

  • Тройник

  • Втулка под фланец

  • Крестовина

  • Седелка

В зависимости от используемого полиэтилена при производстве фитингов выделяют следующие марки:

  • ПНД ПЭ 32

  • ПНД ПЭ 63

  • ПНД ПЭ 80

  • ПНД ПЭ 100

В зависимости от номинального давления выделяют следующие SDR ПНД фитингов: 41; 33; 26; 21; 17,6; 17; 13,6; 11; 9; 7,4; 6. Давление для каждой марки полиэтилена на одном и том же SDR разное. Зависимость давления от марки полиэтилена и толщины стенки (SDR) представлено ниже:

SDR 41 33 26 21 17,6 17 13,6 11 9 7,4 6
S 20 16 12,5 10 8,3 8,0 6,3 5 4 3,2 2,5
ПЭ 32 - - - 0,25 - - 0,4 - 0,6 - 1,0
ПЭ 63 2,5 3,2 4,0 5,0 6,0 6,3 8,0 10,0 12,5 15,0 20,0
ПЭ 80 3,2 4,0 5,0 6,3 7,5 8,0 10,0 12,5 16,0 20,0 25,0
ПЭ 100 4,0 5,0 6,3 8,0 9,5 10,0 12,5 16,0 20,0 25,0 -

Таблица 1. Зависимость марки, серии, PN и SDR ПНД фитингов

По дополнительному согласованию некоторые фитинги могут быть офланцованны, т е иметь плоские фланцы на торцах.

Основные виды фитингов

Сварные фитинги производятся путем сваривания различных заблаговременно подготовленных сегментов ПНД трубы. По способу монтажа такие фитинги являются сварными, т е соединяются с другими ПНД элементами путем стандартной сварки полиэтилена.

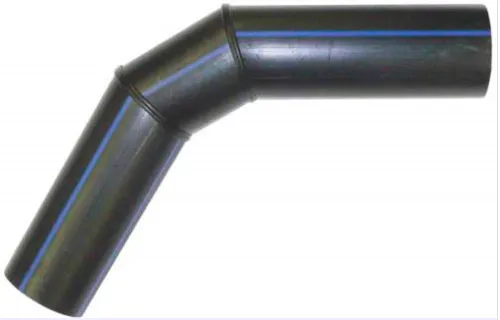

Рисунок 1. Пример сварного ПНД фитинга

Литые фитинги (спиготы) производятся путем литья. Но при монтаже, как и сварные фитинги, свариваются с другими ПНД элементами путем стандартной сварки.

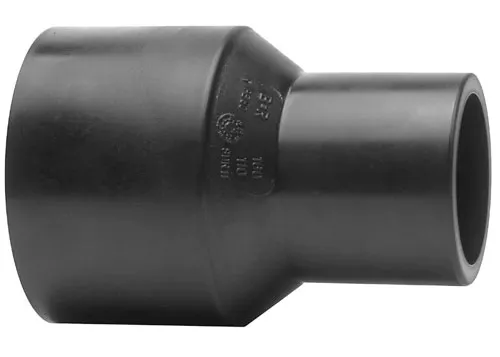

Рисунок 2. Пример литого ПНД фитинга (спигота)

Электросварные фитинги представляют из себя сложную конструкцию, представляющую из себя непосредственно сам ПНД элемент, нагревательный элемент (катушка), упоры (не всегда), контакты, индикатор. Данные фитинги стыкуются с другими ПНД элементами путем электрофузионной сварки.

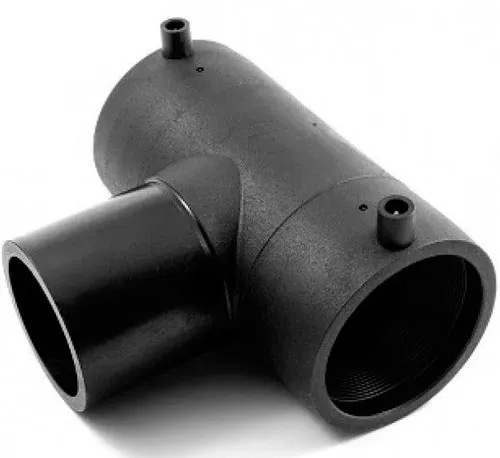

Рисунок 3. Пример электросварного фитинга

Компрессионные фитинги представляют собой ПНД фитинг, который соединяется с другими элементами путем компрессии без использования сварки. Состоит данный фитинг из корпуса, уплотнительных колец, зажимных колец, запрессовающей втулки, крышек-гаек. Чаще всего выпускаются диаметром до 110 мм. Иногда компрессионный фитинг помимо стандартного соединения может иметь еще и резьбовое. Такие фитинги иногда называют резьбовыми. Подобные фитинги производятся из полиэтилена или латуни.

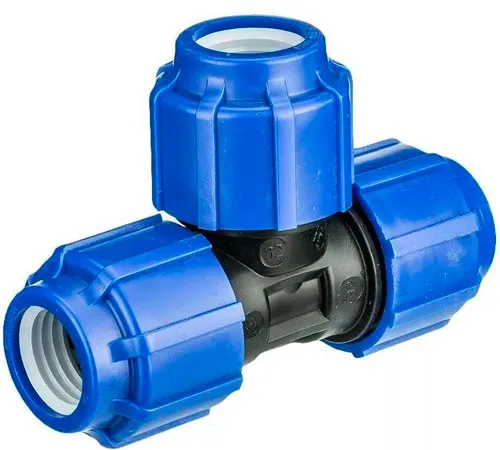

Рисунок 4. Пример компрессионного фитинга

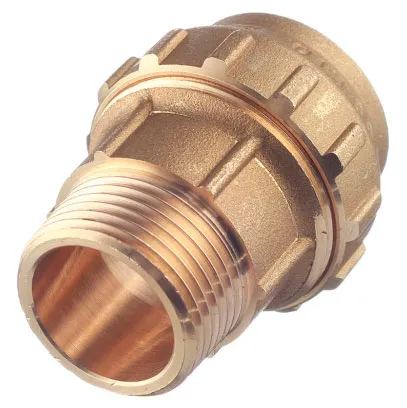

Рисунок 5. Пример компрессионного резьбового ПНД фитинга из латуни.

В зависимости от характеристик используемого сырья при производстве ПНД фитингов выделяют жесткие и гибкие фитинги. Гибкие фитинги допускают продольное перемещение труб на 3 – 5 мм и их поворот на небольшой угол. При использовании гибкого фитинга все необходимые для места соединения свойства сохраняются в неизменном виде.

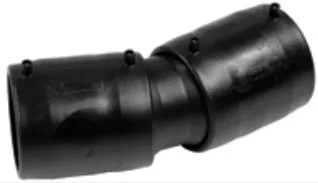

Рисунок 6. Пример гибкого ПНД фитинга

Фитинги делятся по типу соединения. Они могут использоваться при разъемном и неразъёмном соединении ПНД элементов.

Неразъемное соединение:

  • Встык стандартной сваркой полиэтилена

  • Электрофузионная сварка. Происходит при помощи электромуфт и считается самым надежным методом соединения.

  • Гнездовая сварка. Для такого способа стыковки труб используются фитинги с внутренним диаметром, равным аналогичному параметру трубы

  • Прессовочная или краевая сварка. Применяется для стыковки труб с сооружениями.

Разъемное соединение:

  • Компрессионное соединение

  • Резьбовое соединение. При помощи заранее подготовленной резьбы на ПНД элементах. Подходит только для систем с малым давлением субстанции

  • Фланцевое соединение. Литой или латунный фланец присоединяется к ПНД элементу методом сварки

  • Раструбное соединение. Осуществляется посредством фиксации одного конца трубы в расширении фитинга или другого конца трубы. Применяется крайне редко и чаще всего при прокладке кабелей.

Применение ПНД фитингов

Фитинги для ПНД труб применяются:

  • Для соединения труб с одинаковым диаметром.

  • Для стыковки труб с различными диаметрами.

  • Для обустройства разветвлений и соединений трубопроводной системы

  • Для монтажа поворотов трубопровода.

  • Для установки заглушки на ПНД трубу.

  • Для соединения труб с элементами запорной арматурой.
