Кран шаровый Маршал

Описание

Шаровый кран Маршал – тип трубопроводной арматуры, запирающий или регулирующий элемент которой имеет сферическую шарообразную форму. Кран имеет съемную ручку, которую можно переставить под углом в 180 градусов. На более больших диаметрах вместо ручки предусматривается привод или редуктор. Самый частый тип поставляемого крана – цельносварной кран. Такие краны имеют приварное, фланцевое или межфланцевое соединение. Краны должны соответствовать ГОСТ 12.2.063-81, ГОСТ 21345-2005 и ГОСТ 28343-89.

Цельносварной кран Маршал представляют собой запорную арматуру, устанавливающиеся на трубопровод в любом положение относительно потока рабочей среды. Данное запорное оборудование не требует специального обслуживания, применяется только в рабочем состоянии «открыто» и «закрыто», и не используется для регулировки потока среды. Управление краном осуществляется вручную или с помощью редуктора вращением маховика.


Назначение

Шаровые краны Маршал применяются для блокировки потока в трубопроводах, транспортирующих различные субстанции. Чаще всего это:

  • Тепловые сети;
  • Газопроводы;
  • Нефтепроводы;
  • Системы водоснабжения;
  • Трубопроводы, транспортирующие маслянистые жидкости, пульпы, суспензии, вязкие среды.

Преимущество изделия

Главные достоинства кранов Маршал:

  • Долгий срок эксплуатации;
  • Легкий монтаж и небольшие габариты;
  • Небольшие эксплуатационные расходы;
  • Простата конструкция;
  • Высокая герметичность.

Уплотнительное покрытие имеет фторопластовую тефлоновую структуру. Данное покрытие стойко к износу, загрязнениям и воздействию некоторых химических элементов. Ошлифованный шар производится из нержавеющей стали, что непосредственно влияет на долговечность изделия.


Конструкция

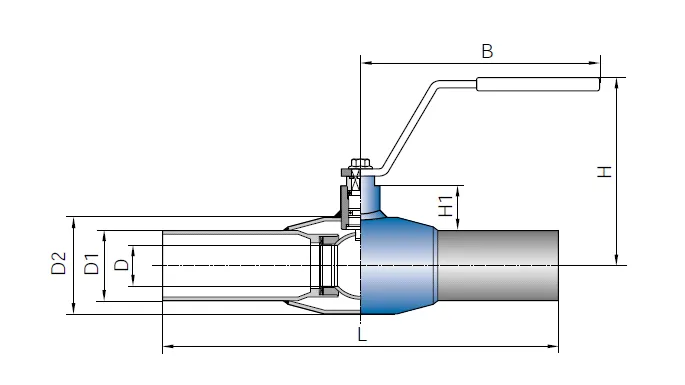

Рисунок 1. Пример конструкции шарового крана Маршал.

На рисунке 1 представлен пример конструкции сварного крана шарового Маршал с ручкой. Диаметры крана должны соответствовать ГОСТ 28338-89. Линейные размеры зависят от диаметра крана, давления субстанции и марки производителя крана. Строительная длина крана должна соответствовать ГОСТ 28908-91. Штуцер и корпус крана являются единым целым. Подвижным запирающим элементом (затвором) таких кранов служит ошлифованный шар, по оси которого выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. К тому же, шар установлен между пружинистыми уплотнениями и под давлением перемещается и, тем самым, сильнее уплотняет. Это дает ему свойство высокой плотности во время перепадов давления. А с помощью высокого шпинделя и круглой внешней формы крана можно без труда выполнять изоляционные работы.


Разновидность

Прежде всего краны Маршал делятся по используемой при производстве стали корпуса:

  • 11с67п – из углеродистой стали (ст20) и низколегированной стали (09Г2С);
  • 10нж45фт, 10нж46фт и 10нж47фт – из нержавеющей коррозионностойкой высоколегированной аустенитной стали.

По транспортируемой рабочей среде: вода, газ, нефтепродукты, нетоксичные, неагрессивные, токсичные, агрессивные. Все среды должны быть нейтральные к материалам крана. Ниже мы рассматриваем краны для жидкостных сред. В соответствии с ГОСТ 21345-2005 п 4.1 краны классифицируются по следующим основным эксплуатационным характеристикам:

По функциональному назначению:

  • Запорные;
  • Распределительные.

По типу присоединения к трубопроводу (основные виды):

  • Приварные (сварные);
  • Фланцевые;
  • Резьбовые;
  • Межфланцевые;
  • Разборные;
  • Комбинированные;
  • Муфтовые;
  • Цапковые;
  • Штуцерные.

Приварные, фланцевые и межфланцевые краны Маршал объединяются в одну группу – цельносварные краны Маршал.

По типу управления

  • С ручкой;
  • С механизированным приводом (механический редуктор);
  • С пневматическим приводом;
  • С электрическим приводом;
  • С гидравлическим приводом.

По типу проточной части корпуса крана:

  • Полнопроходные – диаметр отверстия в шаре соответствует диаметру трубопровода;
  • Стандартнопроходные (редукционные) – диаметр отверстия в шаре на один типоразмер меньше, чем диаметр трубопровода.

Ниже приведена сводная информация по основным видам кранов Маршал:

  • Цельносварные краны для воды:

    • приварные (стандартный проход: ст20, ст09Г2С, 12Х18Н10Т и полный проход: ст20, ст09Г2С, 12Х18Н10Т);
    • фланцевые (стандартный проход: ст20, ст09Г2С, 12Х18Н10Т и полный проход: ст20, ст09Г2С, 12Х18Н10Т);
    • межфланцевые.
  • Цельносварные краны для газа ст20:

    • приварные (стандартный и полный проход)
    • фланцевые (стандартный и полный проход)
  • Разборные краны:

    • приварные стандартный проход (с рукояткой: ст 20 и 09Г2С и с редуктором: ст 20 и 09Г2С);
    • приварные полный проход (с рукояткой: ст 20 и 09Г2С и с редуктором: ст 20 и 09Г2С);
    • фланцевые стандартный проход (с рукояткой: ст 20, 09Г2С, 12Х18Н10Т и с редуктором: ст 20 и 09Г2С);
    • фланцевые полный проход (с рукояткой: ст 20, 09Г2С, 12Х18Н10Т и с редуктором: ст 20 и 09Г2С).
  • Краны для пара ст20:

    • приварные (стандартный и полный проход);
    • фланцевые (стандартный и полный проход).
  • Краны высокого давления ст09Г2С:

    • приварные полный проход;
    • фланцевые полный проход;
    • штуцерные полный проход;
    • муфтовые (стандартный и полный проход).
  • Краны муфтовые полный проход (ст20, 09Г2С, 12Х18Н10Т);

  • Краны для подземной прокладки:

    • ВУС изоляция полный проход (ст20, 09Г2С, 12Х18Н10Т);
    • ППУ изоляция полный проход (ст20, 09Г2С, 12Х18Н10Т);
    • с телескопическим удлинителем шпинделя.
  • Краны укороченные фланцевые:

    • разборные (стандартный проход 09Г2С, полный проход: ст20 и 09Г2С);
    • цельносварные полный проход ст20.
  • Краны приводные ст20:

    • приварные (стандартный и полный проход);
    • фланцевые (стандартный и полный проход).
  • Краны трехходовые:

    • фланцевые полный проход ст20 (Г-образные и Т-образные);
    • муфтовые полный проход ст20 Т-образные.
  • Краны со штампованными фланцами стандартный проход ст20;

  • Краны цапковые ст20: стандартный и полный проход;

  • Краны регулирующие ст20:

    • приварные (стандартный и полный проход);
    • фланцевые (стандартный и полный проход).
  • Краны штуцерные полный проход: ст20, 09Г2С, 12Х18Н10Т;

  • Краны балансировочные стандартный проход ст20:

    • приварные (линейный и равно процентный);
    • фланцевые (линейный и равно процентный).
  • Краны изолирующие полный проход ст20: приварные, фланцевые и муфтовые

  • Краны с уплотнением металл по металлу:

    • разборные для высоких температур полный проход фланцевые: ст20, 12Х18Н10Т;
    • разборные для абразивных сред полный проход фланцевые ст20.
  • Краны комбинированные (приварной/фланцевый) полный проход ст20

Краны Приварные краны
Стандартный проход Полный проход
Ст20 09Г2С 12Х18Н10Т Ст20 09Г2С 12Х18Н10Т
Цельносварные для воды + + + + + +
Цельносварные для газа + +
Разборные краны с рукояткой + + + +
Разборные краны с редуктором + + + +
Краны для пара + +
Краны высокого давления +
Краны для подземной прокладки ВУС + + +
Краны для подземной прокладки ППУ + + +
Краны приводные + +
Краны регулирующие + +
Краны балансировочные +
Краны изолирующие +

Таблица 1а. Сводная информация по приварным кранам Маршал


Краны Фланцевые краны
Стандартный проход Полный проход
Ст20 09Г2С 12Х18Н10Т Ст20 09Г2С 12Х18Н10Т
Цельносварные для воды + + + + + +
Цельносварные для газа + +
Разборные краны с рукояткой + + + + + +
Разборные краны с редуктором + + + +
Краны для пара + +
Краны высокого давления +
Краны укороченные разборные + + +
Краны укороченные цельносварные +
Краны приводные + +
Краны трехходовые (Г и Т образные) +
Краны со штампованными фланцами +
Краны регулирующие + +
Краны балансировочные +
Краны изолирующие +
Краны с уплотнением металл по металлу для высоких температур + +
Краны с уплотнением металл по металлу для абразивных сред +

Таблица 1б. Сводная информация по фланцевым кранам Маршал


Краны Муфтовые краны
Стандартный проход Полный проход
Ст20 09Г2С 12Х18Н10Т Ст20 09Г2С 12Х18Н10Т
Краны высокого давления + +
Краны муфтовые + + +
Краны трехходовые Т-образные +
Краны изолирующие +

Таблица 1в. Сводная таблица по муфтовым кранам Маршал


Краны Прочие краны
Стандартный проход Полный проход
Ст20 09Г2С 12Х18Н10Т Ст20 09Г2С 12Х18Н10Т
Цельносварные меж фланцевые +
Краны цапковые + +
Краны штуцерные + + +
Краны комбинированные (приварной/фланцевый) +

Таблица 1г. Сводная таблица по прочим кранам Маршал.

Также бывают краны с обогреваемым корпусом


Размеры

Условные диаметры шаровых кранов Маршал должны соответствовать ГОСТ 28338-89. Ниже приводятся наиболее востребованные диаметры кранов Маршал для водоснабжения.

Диаметры Приварные краны Фланцевые краны
PN16 PN25 PN40 PN16 PN25 PN40
15 + + + + + +
20 + + + + + +
25 + + + + + +
32 + + + + + +
40 + + + + + +
50 + + + + + +
65 + + + +
80 + + + +
100 + + + +
125 + + + +
150 + + + +
200 + + + +
250 + + + +
300 + + +
400 + + +
500 + + +

Таблица 2. Зависимость диаметров стандартнопроходных кранов Маршал и давления.

Ниже приводятся чертежи и размеры приварных и фланцевых, полнопроходных и стандартнопроходных кранов.

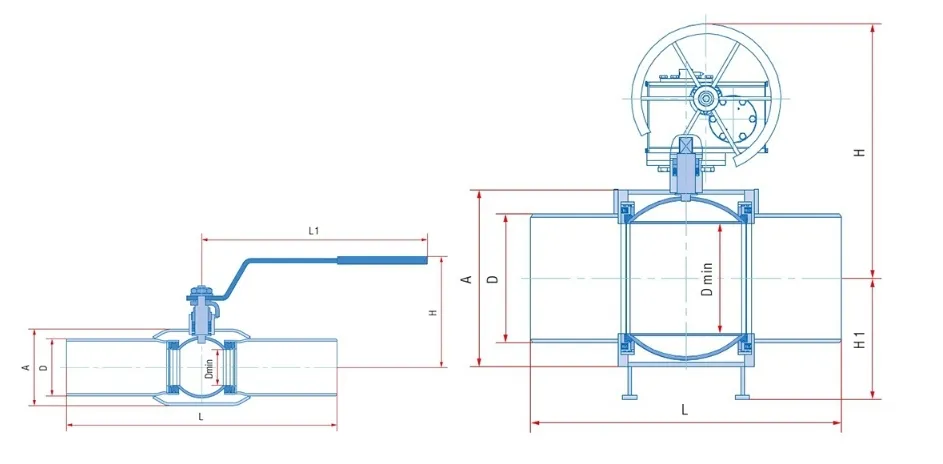

Рисунок 2. Чертеж стандартнопроходного приварного крана Маршал.


DN L L1 H Dmin D A
20 230 162 92 12.5 26.8 42.3
25 230 162 95 17 33.5 48
32 260 162 101 24 42.3 57
40 260 174 135 30 51 76
50 300 282 140 37 60 76
65 360 282 147 48 76 102
80 370 282 186 64 89 127
100 390 382 167 75 108 133
125 390 602 177 98 133 180
150 390 602 192 123 159 210
200 390 602 210 148 219 245

Таблица 3. Линейные размеры стандартнопроходного приварного крана Маршал.

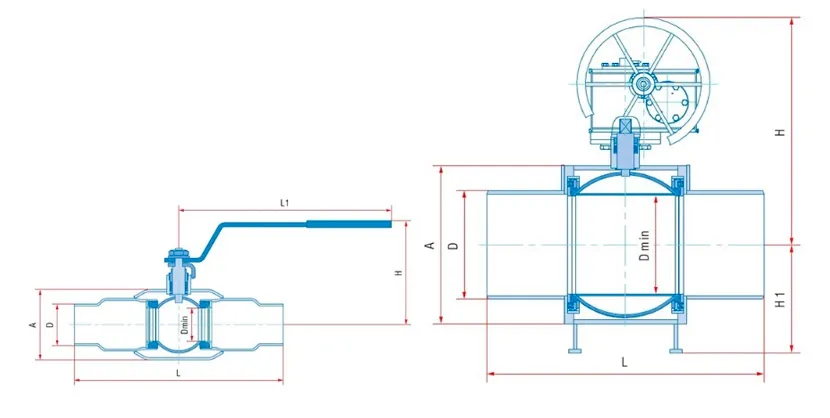

Рисунок 3. Чертеж полнопроходного приварного крана Маршал.


DN L D A L1 H Dmin
20 230 28 50 162 94 17
25 230 34 60 162 100 24
32 260 42 73 174 117 30
40 260 50 83 282 141 37
50 300 60 102 282 149 48
65 360 76 127 282 167 64
80 370 89 140 382 182 75
100 390 108 180 602 181 98
125 390 133 210 602 191 123
150 390 159 245 602 207 148
200 600 219 325 1102 218 195

Таблица 4. Линейные размеры полнопроходного приварного крана Маршал.

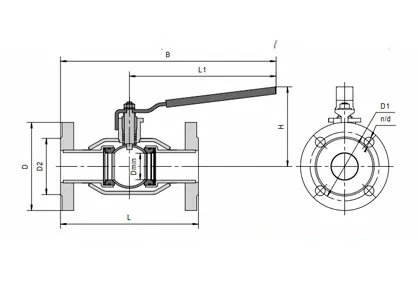

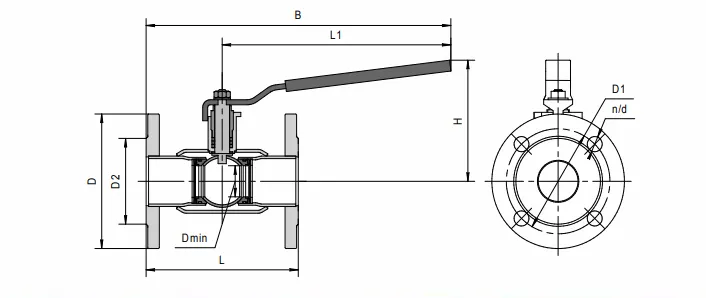

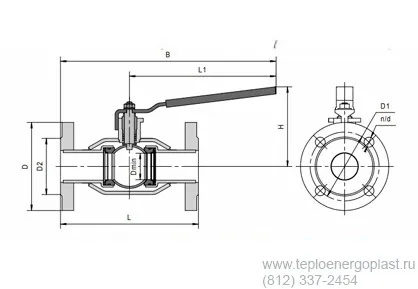

Рисунок 4. Чертеж стандартнопроходного фланцевого крана Маршал


DN L D D1 D2 L1 B H Dmin d n
20 117 105 75 58 162 221 87 12.5 14 4
25 127 115 85 68 162 226 94 17 14 4
32 140 135 100 78 162 232 100 24 18 4
40 165 145 110 88 174 257 120 30 18 4
50 180 160 125 102 282 372 140 37 18 4
65 200 180 145 122 282 382 164 48 18 4/8*
80 210 195 160 133 382 487 166 64 18 8
100 230 215 180 158 602 717 157 75 18 8
125 255 245 210 184 602 730 176 98 18 8
150 280 280 240 212 602 742 190 123 22 8
200 330 335 295 268 1102 1267 207 148 22 12

* значение 8 для PN 25

Таблица 5. Линейные размеры стандартнопроходного фланцевого крана Маршал.

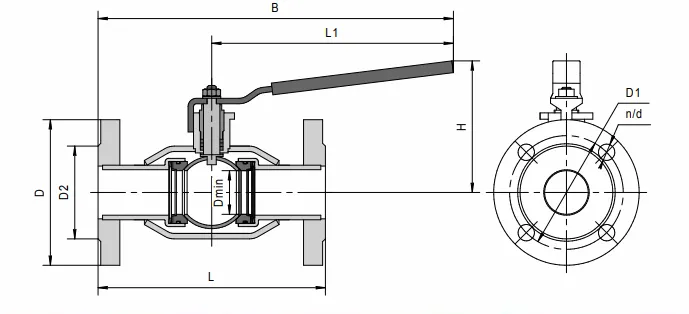

Рисунок 5. Чертеж полнопроходного фланцевого крана Маршал


DN L D D1 D2 L1 B H Dmin d n
20 150 105 75 58 190 265 78 17 14 4
25 160 115 85 68 190 270 83 24 14 4
32 180 135 100 78 226 316 112 30 18 4
40 200 145 110 88 284 384 125 37 18 4
50 230 160 125 102 310 425 150 48 18 4
65 290 180 145 122 310 455 160 64 18 4/8*
80 310 195 160 133 310 465 166 75 18 8
100 350 215 180 158 665 840 185 98 18 8
125 325 245 210 184 665 828 199 123 18 8
150 350 280 240 212 665 840 217 148 22 8
200 457 335 295 268 1060 1289 268 195 22 12

* значение 8 для PN 25

Таблица 6. Линейные размеры полнопроходного фланцевого крана Маршал.


Характеристики

Шаровый кран марки Маршал не требует ухода, подтягиваний или смазки. Благодаря высокому шпинделю на данных кранах легко производить изоляционные работы. Привод можно легко установить даже после монтажа крана. Краны Маршал используются на трассах с максимальной температурой до 2000С и давлением до 40 атмосфер. Зависимость температуры субстанции к давлению отображено в графике №1


График №1. Зависимость температуры от давления для кранов Маршал

Пропускная способность Kv кранов Маршал представлен ниже в таблице 7

DN Сварные краны Фланцевые краны
Стандартный проход Полный проход Стандартный проход Полный проход
20 10 29,5 10 29,5
25 21 43 21 43
32 32 89 32 89
40 60 230 60 230
50 150 265 150 265
65 160 540 160 540
80 380 873 380 873
100 510 1390 510 1390
125 590 1707 590 1707
150 680 2024 680 2024
200 1830 2720 1830 2720

Таблица 7. Пропускная способность кранов Маршал


Материалы

Материалы, используемые при производстве шаровых кранов Маршал приведены ниже в таблице 6:

Элемент крана Углеродистая сталь Высоколегированная сталь Низколегированная сталь
Корпус Ст20 12Х18Н10Т 09Г2С
Шар 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
Концы под приварку Ст20 12Х18Н10Т 09Г2С
Шпиндель 20Х12 12Х18Н10Т 14Х17Н2
Втулка нажимная Ст20 12Х18Н10Т 09Г2С
Седло Ф4Г3К6 Ф4Г3К6 Ф4Г3К6
Кольцо опорная Ст3 12Х18Н10Т Ст3
Пружина тарельчатая 60С2А 07Х16Н6 60С2А
Уплотнение шпинделя Ф4Г3К6 Ф4Г3К6 Ф4Г3К6
Кольцо уплотнительное Резина РТС-002 Резина РТС-002 Резина РТС-002
Кольцо Ф4Г3К6 Ф4Г3К6 Ф4Г3К6
Рычаг Ст3 Ст3 Ст3
Гайка Ст35 Ст35 Ст35
Шайба Ст3 Ст3 Ст3

Ф4Г3К6 - фоторопласт

Таблица 8. Спецификация крана Маршал

В соответствии с ГОСТ 21345-2005 входной контроль материалов и комплектующих изделий - по ГОСТ 24297.


Рекомендации по применению

Краны, изолируемые в ППУ и применяемые при строительстве тепловых трасс по ГОСТ 30732-2020, необходимо использовать только со сварным соединением. Наиболее востребованными кранами считаются краны марки Маршал. Давление субстанции в подобных тепловых трассах достигает 1,6 МПа, а температура может достигать 150 С. Данные краны применяются при давлении на трассах до 4,0 МПа и температуры теплоносителя от -60 С до 200 С.


Как правильно выбрать

В случае, если после монтажа в последствие необходима разборка трассы, то используются краны с фланцевым соединением. В коммунальном хозяйстве чаще всего применяются краны с муфтовым соединением. Но чаще всего по умолчанию применяются краны со сварным соединением. Данное соединение считается наиболее надежным. Если на трассе не критична потеря напора, используют стандартнопроходные краны. Если же необходимо максимально уменьшить гидравлические потери, например на магистральных трассах, используются полнопроходные краны.


Транспортировка

Транспортирование кранов должно производиться в соответствии с разделом 9 ГОСТ 21345-2005 в упаковке предприятия-изготовителя. Руководство по эксплуатации упаковывается в пакет из полиэтиленовой пленки. Транспортировка шаровых кранов в упакованном виде может производиться любыми видами транспорта, исключающими возможность их повреждения, в соответствии с правилами, действующими на этих видах транспорта. Транспортироваться кран должен в открытом положении.


Хранение

Хранение кранов в упаковке предприятия-изготовителя без переконсервации – не более 24 месяцев. При длительном хранении Краны, должны подвергаться переконсервации не реже одного раза в год. Упаковка крана должна соответствовать ГОСТ 21345-2005 п 5.5. Условия хранения должны исключать наличие паров агрессивных жидкостей, запыленность помещений.


Контроль качества, гарантия и срок эксплуатации

Технические характеристики, размеры, химический состав и сортамент кранов должен соответствовать паспортам качества и ТУ заводов-изготовителей. Приемка и контроль качества должны соответствовать ГОСТ 21345-2005. Гарантийный срок в соответствии с ГОСТ 21435-2005 п 10.2 регламентируется заводами-производителями. Полный срок службы не менее 10 лет, количество рабочих циклов не менее 10000. Номенклатуру показателей надежности, в том числе и срок службы, устанавливают в соответствии с ГОСТ 27.003.


Монтаж

Перед монтажом необходимо произвести входной контроль кранов на наличие повреждений, загрязнений. Перемещение на объекте должно исключать деформацию или повреждение различных частей крана, в том числе рукоятки, штурвала, привода и т.д. Перед монтажом необходимо выполнить пробное открытие и закрытие крана Маршал, а также зачистить концы трубопровода от загрязнений и ржавчины. При монтаже в горизонтальном положении в момент сварки кран должен быть полностью открыт, для избежания попадания брызг на рабочую поверхность шара. При монтаже в вертикальном положении сварка верхнего шва производится в положении крана «открыто», а нижнего шва в положении «закрыто», c целью избежания возникновения тяги от тепла сварки. Для диаметров до 125 мм используется электросварка и газосварка. Для диаметров от 150 мм используется только электросварка. При сварке необходимо не допускать перегрева крана выше 1000С. Кран запрещается открывать и закрывать до полного остывания. Запрещается уменьшать строительную длину крана. Данная длина должна соответствовать ГОСТ 28908-91. После монтажа крана необходимо проверить сварные швы на герметичность, затем нанести защитный слой лакокрасочного покрытия. В завершении осуществить промывку трубопровода и оставить кран в полностью открытом или закрытом положении.


Вес изделий

Кран шаровый Маршал
Диаметр Ду (мм) Приварной кран, Вес (кг) Фланцевый кран, Вес (кг)
20 0,9 2,0
25 1,1 2,9
32 1,4 3,8
40 2,3 5,2
50 2,8 6,5
65 3,9 8,0
80 5,5 10,1
100 7,0 13,0
125 12,0 20,7
150 16,2 26,7
200 24,8 38,0
250 63,0 76,1



PS: для давления 16 атм стандартный проход



Кран шаровый Маршал
Диаметр Ду (мм) Приварной кран, Вес (кг) Фланцевый кран, Вес (кг)
20 0,9 2,0
25 1,1 2,9
32 1,4 3,8
40 2,3 5,2
50 2,8 6,5
65 3,9 8,0
80 5,5 10,1
100 7,0 13,0
125 12,0 20,7
150 16,2 26,7
200 24,8 38,0
250 63,0 76,1



PS: для давления 16 атм стандартный проход


Цена на продукцию

Шаровый кран Маршал стандартный проход
Размер (мм) DN Давление (бар) PN Цена с НДС руб
Приварной кран Фланцевый кран
20 16 звоните звоните
25 16 звоните звоните
32 16 звоните звоните
40 16 звоните звоните
50 16 звоните звоните
65 16 звоните звоните
80 16 звоните звоните
100 16 звоните звоните
125 16 звоните звоните
150 16 звоните звоните
200 16 звоните звоните
250 16 звоните звоните

Цена на продукцию

Полный прайс-лист на продукцию находится в разделе стоимость продукции

Отправьте заявку для получения коммерческого предложения или уточнения стоимости продукции, которую Вам не удалось найти в прайс-листе.

Вопросы - Ответы

Все вопросы ответы
Сколько циклов выдерживает кран Маршал?
Производитель заявляет не менее 10000 циклов.
Подскажите, из какой стали сделан шар крана Маршал?
Сталь, используемая при производстве шара крана Маршал, ст20 ГОСТ 1050.
Добрый день, какая минимальная температура для транспортируемой среды через краны Маршал?
Минимальная температура среды -600С.

Отправьте заявку и узнайте актуальные цены на продукцию

Обработаем заявку и свяжемся с Вами в течении 1-ого часа






Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности


наверх
